| مكان المنشأ | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE, RED |
| رقم الموديل | MC030S 7 |
| الحد الأدنى لكمية | 100 قطعة |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | كيس فقاعة + اللوح + كرتون (K = A) |
| وقت التسليم | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وا |
| شروط الدفع | تي/تي |
| القدرة على العرض | 10000 قطعة/شهر |
تفاصيل المنتج
| نطاق الجهد | 110-240 فولت تيار متردد، 50/60 هرتز | التحكم في الإخراج | تشغيل/إيقاف |
|---|---|---|---|
| تردد التشغيل | 5.8 جيجا هرتز ± 75 ميجا هرتز، نطاق موجة ISM. | ارتفاع التركيب | 3 م (تركيب السقف)، 6 م كحد أقصى) |
| درجة حرارة التشغيل | -25 ~ 60 درجة مئوية | حياة | ضمان 5 سنوات @Ta |
| إبراز | مستشعر حركة الميكروويف مع مفتاح دوار,مستشعر حركة الموجات الدقيقة ذات الطاقة المنخفضة,جهاز استشعار الحركة في الميكروويف ON OFF |
||
منتوج وصف

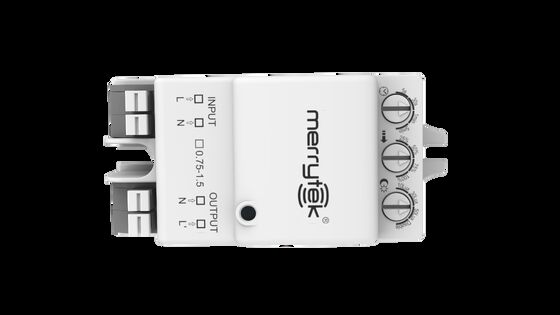

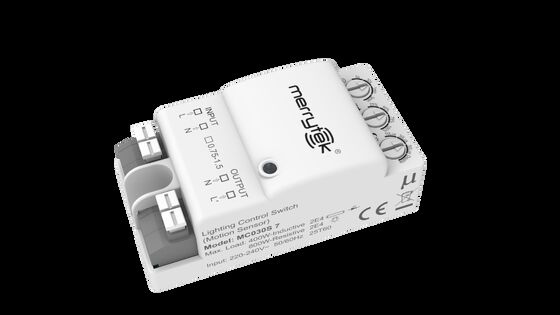

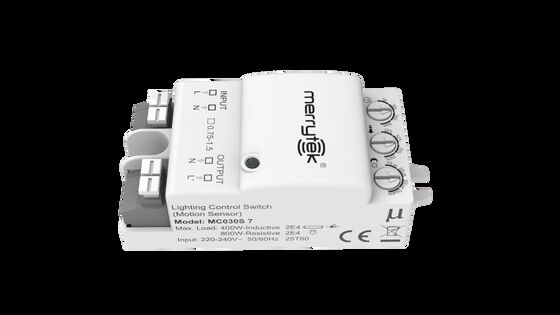

مستشعر حركة الميكروويف تشغيل/إيقاف، إعداد مفتاح دوار، مع طاقة استعداد منخفضة
ميزات المنتج
- يتوافق مع معايير ERP الجديدة مع طاقة استعداد منخفضة
- نطاق موجة ISM بتردد 5.8 جيجاهرتز بدون ترخيص؛ طلبات بالجملة متوافقة مع موافقة RED و TUV
- تصميم بحجم مدمج، يمكن دمجه في معظم تركيبات الإضاءة
- تشغيل بسيط: اضبط المفاتيح الدوارة لتغيير منطقة الكشف، ووقت الاحتفاظ، ومستشعر ضوء النهار، ومعلمات أخرى
- أطراف إدخال وإخراج لتوصيل مريح
- ضمان لمدة خمس سنوات
المعلمات الفنية
| الإدخال | |
|---|---|
| نطاق الجهد | 110-240 فولت تيار متردد 50/60 هرتز |
| طاقة الاستعداد | ≤0.1 واط |
| اختبار الاندفاع | L--N: 4 كيلو فولت |
| الإخراج | |
| التحكم في الإخراج | تشغيل-إيقاف |
| سعة التحميل | 200 واط@230 فولت تيار متردد (حثي/LED)؛ 400 واط@230 فولت تيار متردد (مقاوم) 400 واط@230 فولت تيار متردد (حثي/LED)؛ 800 واط@230 فولت تيار متردد (مقاوم) |
| الحد الأقصى لسعة الاندفاع | 30 أمبير (50% Ipeak، عرض النبضة =500us، 230 فولت تيار متردد حمل كامل، بدء بارد) 60 أمبير (50% Ipeak، عرض النبضة =200us، 230 فولت تيار متردد، حمل كامل، بدء بارد) |
| معلمات المستشعر | |
| تردد التشغيل | 5.8 جيجاهرتز ±75 ميجاهرتز، نطاق موجة ISM |
| طاقة الإرسال | 1 ميجاوات كحد أقصى. |
| وقت الاحتفاظ | 5 ثوانٍ/30 ثانية/1 دقيقة/5 دقائق بواسطة مفتاح دوار |
| منطقة الكشف | 100%/75%/50%/25% بواسطة مفتاح دوار |
| مستشعر ضوء النهار | 10 لوكس/30 لوكس/50 لوكس/تعطيل (انتشار) بواسطة مفتاح دوار |
| نصف قطر الكشف | تركيب السقف بارتفاع 3 أمتار: 1 متر/ثانية ≥ 2.5 متر، 0.3 متر/ثانية ≥ 3.5 متر شرط الاختبار: إعداد المنتج 100% حساسية، مساحة مفتوحة داخلية 60 درجة مئوية |
| ارتفاع التركيب | 3 أمتار (تركيب سقف)، 6 أمتار كحد أقصى |
| البيئة | |
| درجة حرارة التشغيل | -25~60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 80 درجة مئوية، الرطوبة: ≤85% (غير متكثف) |
| درجة حرارة الغلاف القصوى (Tc) | 80 درجة مئوية |
| معيار الشهادة | |
| شهادة | CE، RED |
| المتطلبات البيئية | متوافق مع RoHS 2.0، Reach |
| تصنيف IP | IP20 |
| فئة المنتج | الفئة الثانية |
| أخرى | |
| الأسلاك | كتلة طرفية من نوع الضغط، أسلاك 0.75-1.5 مم² |
| التركيب | مدمج |
| الحزمة | كيس فقاعات + فاصل + كرتون (K=A) |
| الوزن الصافي | 37.8±3 جرام |
| العمر الافتراضي | ضمان 5 سنوات @Ta |
الوظائف
| ✓ وظيفة التشغيل-الإيقاف | ضبط مستشعر ضوء النهار على "تعطيل" أو تكون سطوع البيئة أقل من قيمة مستشعر ضوء النهار المحددة مسبقًا، عند اكتشاف إشارات الحركة يبدأ المستشعر في العمل وسيتم تشغيل الضوء. عند انتهاء وقت الاحتفاظ، سينطفئ الضوء. |
| ○ تعتيم بخطوتين | غير متوفر |
| ○ تعتيم بثلاث خطوات | غير متوفر |
| ○ حصاد ضوء النهار | غير متوفر |
| ○ أولوية ضوء النهار | غير متوفر |
| ○ حساسية عالية-منخفضة | غير متوفر |
| ○ التجميع | غير متوفر |
معلومات المنتج
ملاحظة: تم تصميم المستشعر لتوصيل حمل واحد فقط. قد يؤدي توصيل أكثر من حمل إلى تلف المستشعر.
نطاق الكشف
إعداد مفتاح DIP
التهيئة
بعد تشغيل الطاقة، يقوم المستشعر تلقائيًا بتشغيل الضوء إلى سطوع 100% وينطفئ الضوء بعد 10 ثوانٍ. أثناء التهيئة، لا يمكن للمستشعر اكتشاف الحركة.
الإعداد الافتراضي
الحساسية: 100%، وقت الاحتفاظ: 5 ثوانٍ، مستشعر ضوء النهار: تعطيل
إشعار التطبيق
- يجب تركيب المستشعر بواسطة كهربائي محترف. يرجى إيقاف تشغيل الطاقة قبل التركيب أو الأسلاك أو ضبط مفاتيح DIP.
- لا يمكن للميكروويف اختراق المعادن. لا تضع المنتج في مصباح معدني مغلق أو شبه مغلق. لا يُسمح بتغطية المعدن أو الزجاج فوق المنتج. إذا احتاجت الهوائي إلى المرور عبر لوحة معدنية، يرجى التأكد من أن الجزء العلوي من المستشعر قريب من اللوحة المعدنية.
- يوصى بأن تكون مسافة التركيب بين المستشعرات أكبر من 2 متر. احتفظ بها بعيدًا عن الأجهزة اللاسلكية مثل المفاتيح وأجهزة التوجيه، ويوصى بأن تكون مسافة التركيب بين المستشعرات وأجهزة التوجيه أكبر من 2 متر. يجب أن يكون سطح الهوائي لمستشعر الميكروويف بعيدًا عن مدخل التيار المتردد ومخرج التيار المستمر لتجنب تأثير إشارات التردد المنخفض/العالي على التشغيل الطبيعي لهوائي مستشعر الميكروويف.
- ترتبط منطقة الحساسية بسرعة حركة الأجسام، وحجم الأجسام المتحركة، وارتفاع التركيب، وزاوية التركيب، وبيئة العمل، والمواد العاكسة، وما إلى ذلك. منطقة الكشف المعطاة هي قيمة نموذجية تم قياسها بواسطة مختبرين بارتفاع 165 سم في بيئة داخلية مفتوحة.
- هذا الموديل مناسب للتركيب على السقف. إذا تم استخدام التركيب على الحائط، فإن منطقة الكشف لمستشعر الميكروويف تزداد بشكل كبير، وقد يتسبب ذلك في ظاهرة اختراق الميكروويف للجدار أو عدم انطفاء الضوء. لذا يرجى ضبط الحساسية على 10%. إذا لم يكن من الممكن استخدام حساسية 10%، يرجى تجنب التركيب على الحائط أو طلب الدعم الفني من الشركة المصنعة.
- يتم قياس عتبات ضوء النهار في يوم مشمس بدون ظل وفي حالة انعكاس منتشر لضوء البيئة. تسبب البيئات والمناخات المختلفة قيم سطوع مختلفة يقيسها مستشعر ضوء النهار.
- يجب ألا يتم تغطية المستشعر أو إخفاؤه بواسطة المعدن أو لوحة الدوائر المطبوعة أو صينية LED وما إلى ذلك. يجب أن تكون المسافة بين هوائي المستشعر والمواد المحيطة أكبر من 5 مم. يجب ألا يكون هناك مسارات معدنية أو مسارات لوحة دوائر مطبوعة بالقرب من هوائي المستشعر، فوقه أو تحته. يوصى بسماكة الغطاء بـ 2 مم، وحافظ على المسافة بين هوائي المستشعر والغلاف أكبر من 3.2 مم.
- سيتم اعتبار إشارات الاهتزاز إشارات متحركة لتشغيل المستشعر. يجب تركيب المستشعر بعيدًا عن الأجسام التي تهتز لفترة طويلة، مثل المعدات المعدنية الكبيرة، والأنابيب، ومخارج تكييف الهواء، وفتحات العادم، ومنافذ آلات شفط الدخان، والمراوح المهتزة، وما إلى ذلك. قد تتسبب الحيوانات الأليفة في منطقة الكشف في تشغيل خاطئ.
- يجب أن يكون سطح الهوائي لوحدة الميكروويف بعيدًا عن مدخل التيار المتردد، ومخرج التيار المستمر، وجسر التقويم، والمحول، وأنبوب التبديل، والأجهزة الأخرى عالية الطاقة لتجنب تأثير إشارات التردد العالي على التشغيل الطبيعي لهوائي مستشعر الميكروويف.
- المستشعر للاستخدام الداخلي فقط. سيتأثر التأثير المقاوم للماء للاستخدام الخارجي أو شبه الخارجي. قد تتسبب الرياح والأمطار والأجسام المتحركة في تشغيل خاطئ. عند تركيب المستشعر في مصباح معدني، أو سطح عاكس معدني، أو بيئة مغلقة صغيرة، سيتم عكس الميكروويف عدة مرات وسيؤدي إلى تشغيل خاطئ، يرجى تقليل الحساسية أو طلب الدعم الفني من الشركة المصنعة.
- عندما تتجاوز درجة حرارة البيئة 80 درجة مئوية، قد يتم تشغيل حماية درجة الحرارة الزائدة (استعادة تلقائية بعد التبريد).
- بالنسبة لبيئة التركيب الجديدة، يوصى باختبار 5 عينات قبل التركيب.
