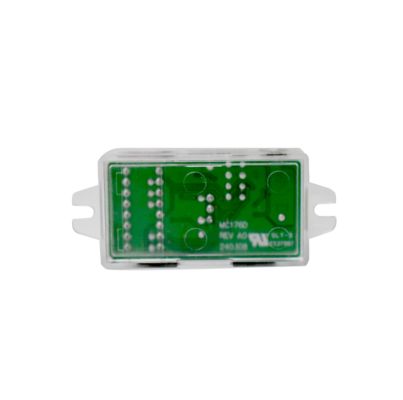

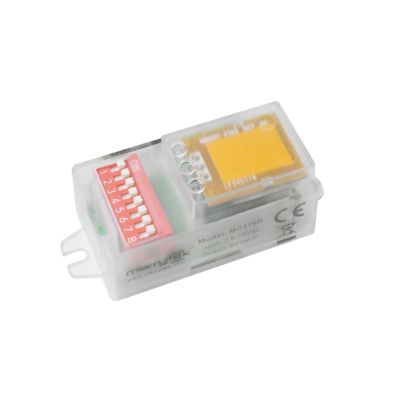

مستشعر حركة الميكروويف DC، مع وظيفة أولوية ضوء النهار، إعداد مفتاح DIP MC176D
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE |
| رقم الموديل | MC176D |
| الحد الأدنى لكمية | 100pcs |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | كيس الفقاقيع + قسم + مربع خارجي (K=A) |
| وقت التسليم | <i>within 5 working days for sample and small order;</i> <b>في غضون 5 أيام عمل للعينة والنظام الصغير |
| شروط الدفع | T/T ، Western Union |
| القدرة على العرض | 10000 قطعة شهرياً |
تفاصيل المنتج
| الجهد المقنن | 7.5-13VDC | العمل الحالي | 16 ± 2 مللي أمبير |
|---|---|---|---|
| إشارة الإخراج | 5V PWM يعتم الإشارة | تردد العمل | 5.8 جيجا هرتز ± 75 ميجا هرتز، نطاق ISM |
| ارتفاع التثبيت | 3m (6m على الأكثر) | درجة حرارة العمل | مدمج: -25~60 درجة مئوية |
| حياة | 5 سنوات ضمان@تا | ||
| إبراز | مستشعر حركة الميكروويف مع جمع الضوء النهاري,جهاز استشعار حركة ميكروويف DC,جهاز استشعار الموجات الدقيقة |
||
منتوج وصف
مستشعر حركة الميكروويف DC، مع وظيفة أولوية ضوء النهار، إعداد مفتاح DIP
ميزات المنتج
- مدخل 7.5-13VDC، مطابق لمصدر طاقة DC أو مع 12VDC
- مزود طاقة مشغل LED لإخراج الطاقة المساعدة
- إشارة تعتيم PWM 5V، تعتيم 3 خطوات أو خطوتين
- جميع إعدادات معلمات مستشعر الحركة بواسطة DIP
- وحدة هوائي ذات مقاومة منخفضة مع تصميم عمود توجيه الضوء بحجم صغير، يمكن أن تقلل من فتح لوحة المصباح
- وظيفة أولوية ضوء النهار
المعلمات
| المدخل | |
|---|---|
| الجهد المقنن | 7.5-13VDC |
| تيار التشغيل | 16±2mA |
| جهد التموج | < 100mVp-p |
| المخرج | |
| إشارة الخرج | إشارة تعتيم PWM 5V |
| مستشعر ضوء النهار | |
| عتبة ضوء النهار | 5Lux/15Lux/50Lux/تعطيل |
| أولوية ضوء النهار | تشغيل | إيقاف |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| مستوى التعتيم | 25% |
| معلمات الاستشعار | |
| تردد التشغيل | 5.8GHz ±75MHz، نطاق ISM |
| طاقة الإرسال | 1mW كحد أقصى. |
| منطقة الكشف | 100%/75%/50%/25% |
| وقت الاحتفاظ | 5 ثوانٍ/90 ثانية/3 دقائق/10 دقائق |
| فترة الاستعداد | 0 ثانية/30 ثانية/10 دقائق/+∞ |
| نطاق الكشف (نصف القطر) | تركيب السقف بارتفاع 3 أمتار: r≥4m@0.3m/s، r≥2.5m@1m/s؛ تركيب أفقي بارتفاع 2 متر: r≥8m@0.3m/s، r≥4m@1m/s |
| ارتفاع التركيب | 3 أمتار (6 أمتار كحد أقصى) |
| البيئة | |
| درجة حرارة التشغيل | مدمج: -25~60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية…80 درجة مئوية، رطوبة ≤85% (غير متكثف) |
| معايير الشهادات | |
| معتمد | CE، RED (قيد الانتظار) |
| المتطلبات البيئية | متوافق مع متطلبات RoHS 2.0، Reach |
| تصنيف IP | IP20 |
| أخرى | |
| الأسلاك | طرف 3 سنون 2.0 مم |
| متطلبات التركيب | تركيب مدمج |
| متطلبات التعبئة | كيس فقاعات + فاصل + صندوق خارجي (K=A) |
| الوزن الصافي | 13 ±2 جرام |
| العمر الافتراضي | ضمان 5 سنوات @Ta |
وصف الوظيفة
| MC176D | الوظيفة |
|---|---|
| وظيفة التشغيل/الإيقاف | غير متوفر |
| وظيفة التعتيم بخطوتين | يتم تعيين فترة الاستعداد على "+∞" |
| وظيفة التعتيم بثلاث خطوات | يتم تعيين فترة الاستعداد على "30 ثانية/10 دقائق" |
| حصاد ضوء النهار | غير متوفر |
| أولوية ضوء النهار | يتم تعيين فترة الاستعداد على "+∞" |
مخططات التشغيل
وظيفة التشغيل/الإيقاف (تعيين فترة الاستعداد على "0 ثانية")
وظيفة التعتيم بخطوتين (تعيين فترة الاستعداد على "+∞")
وظيفة التعتيم بثلاث خطوات (يتم تعيين فترة الاستعداد على "10 ثوانٍ/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/30 دقيقة")
أولوية ضوء النهار
الرسوم البيانية
الأبعاد (مم)
الأسلاك، الوظيفة
إعداد مفتاح DIP
| منطقة الكشف | وقت الاحتفاظ | مستشعر ضوء النهار | فترة الاستعداد | |
|---|---|---|---|---|
| تشغيل | إيقاف | |||
| ① تشغيل تشغيل 100% | تشغيل تشغيل 5 ثوانٍ | تشغيل تشغيل 5Lux | 15Lux | تشغيل تشغيل 0 ثانية |
| ② - تشغيل 75% | - تشغيل 90 ثانية | - تشغيل 15Lux | 50Lux | - تشغيل 30 ثانية |
| ③ تشغيل - 50% | تشغيل - 3 دقائق | تشغيل - 50Lux | 100Lux | تشغيل - 10 دقائق |
| ④ - - 25% | - - 10 دقائق | - - تعطيل | - | - - +∞ |
مخطط الإشعاع
التهيئة
سيقوم المستشعر بتشغيل الضوء بكامل السطوع بنسبة 100% للمرة الأولى، وإيقافه بعد 10 ثوانٍ. خلال فترة التهيئة، لن يتم اكتشاف أي إشارة حركة خارجية.
الإعداد الافتراضي
الحساسية: 100% وقت الاحتفاظ: 5 ثوانٍ مستشعر ضوء النهار: تعطيل؛ فترة الاستعداد: 0 ثانية؛ مستوى تعتيم الاستعداد: 25%
ملاحظات التطبيق
- يجب تركيب المستشعر بواسطة كهربائي محترف. يرجى فصل الطاقة قبل التركيب، أو الأسلاك، أو تغيير إعداد مفتاح DIP، وما إلى ذلك.
- مسافة الكشف مرتبطة بعوامل مثل سرعة حركة الجسم المتحرك، وحجم الجسم المتحرك، وارتفاع التركيب، وزاوية التركيب، وما إذا كانت بيئة التركيب مفتوحة، ومادة العاكس.
- عند تركيب مستشعر الميكروويف على الحائط، ستزداد مسافة الكشف بشكل كبير مقارنة بتركيبه على السقف.
- قد تحتاج معلمات المستشعر إلى إعادة تكوين في بيئات تركيب مختلفة، يرجى الرجوع إلى التعليمات التالية أو الاتصال بالشركة المصنعة.
- هذا المستشعر للاستخدام الداخلي فقط، الرياح والأمطار الخارجية والأجسام المتحركة المحيطة ستسبب تشغيلًا خاطئًا.
- لا يمكن أن يتجاوز ارتفاع تركيب منتج المستشعر 6 أمتار، والارتفاع الأمثل هو 3 أمتار؛ يجب أن تكون المسافة بين المستشعرين أكبر من 3 أمتار.
- عند تركيب المستشعر في مصباح معدني، أو على سطح عاكس معدني، أو في بيئة مغلقة ضيقة، ستنعكس موجات الميكروويف عدة مرات وتسبب تشغيلًا خاطئًا.
- يرجى التأكد من عدم وجود إشارات حركة مثل المراوح، أو محركات التيار المستمر، أو أنابيب الصرف الصحي، أو فتحات الهواء، وما إلى ذلك حول المستشعر، وإلا فقد يتسبب المستشعر في تشغيل خاطئ.
- لا يمكن لموجات الميكروويف اختراق المعادن، وتجنب التركيب في مصابيح معدنية مغلقة أو شبه مغلقة، ويجب ألا يكون هناك معدن أو زجاج يحجب المنتج.
- المستشعر مع مشغل PWM / 0-10V مختلف، قد يكون تأثير الإضاءة المنخفضة مختلفًا.
- يجب استخدام مصدر طاقة منظم بتيار مستمر مع جهد خرج ثابت ومعامل تموج منخفض. يجب أن يكون تموج مصدر الطاقة أقل من 100 مللي فولت؛ يجب أن يكون تيار الحمل أكبر من 25 مللي أمبير.
- قد يتم تحسين مواصفات ومعلمات المنتج دون إشعار مسبق.
