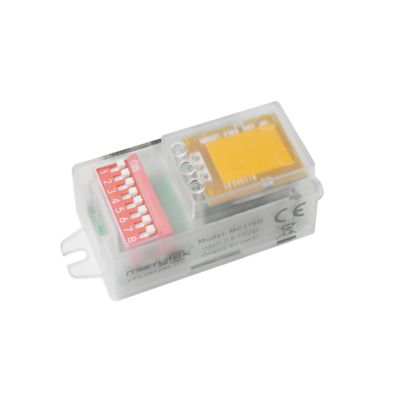

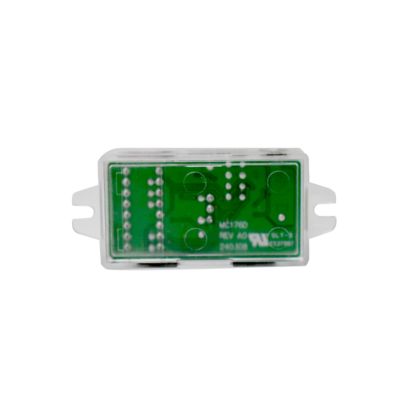

مستشعر حركة الميكروويف القابل للتعتيم DC، يتوفر جهاز تحكم عن بعد، وظيفة أولوية ضوء النهار MC176D 99
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE |
| Model Number | MC176D 99 |
| الحد الأدنى لكمية | 100pcs |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | كيس الفقاقيع + قسم + مربع خارجي (K=A) |
| وقت التسليم | <i>within 5 working days for sample and small order;</i> <b>في غضون 5 أيام عمل للعينة والنظام الصغير |
| شروط الدفع | / تي تي، ويسترن يونيون |
| القدرة على العرض | 10000 قطعة شهرياً |
تفاصيل المنتج
| الجهد المقنن | 7.5-13VDC | العمل الحالي | 16 ± 2 مللي أمبير |
|---|---|---|---|
| إشارة الإخراج | 5V PWM يعتم الإشارة | تردد العمل | 5.8 جيجا هرتز ± 75 ميجا هرتز، نطاق ISM |
| ارتفاع التثبيت | 3m (6m على الأكثر) | درجة حرارة العمل | مدمج: -25~60 درجة مئوية |
| حياة | 5 سنوات ضمان@تا | ||
| إبراز | جهاز استشعار حركة الميكروويف القابل للتخفيض المباشر,مستشعر حركة الميكروويف مع جهاز تحكم عن بعد,جهاز استشعار حركة الموجات الدقيقة ذات الأولوية النهارية |
||
منتوج وصف
مستشعر حركة ميكروويف قابل للتعتيم DC
متوفر بالتحكم عن بعد، وظيفة أولوية ضوء النهار
مستشعر حركة ميكروويف DC مع وظيفة حصاد ضوء النهار وقدرة التحكم عن بعد.
ميزات المنتج
- مدخل 7.5-13VDC، مطابق لمصدر طاقة DC أو مع 12VDC
- مزود طاقة مشغل LED لإخراج الطاقة المساعدة
- إشارة تعتيم PWM 5V، تعتيم من 3 خطوات أو خطوتين
- جميع إعدادات معلمات مستشعر الحركة عن طريق جهاز التحكم عن بعد ومفاتيح DIP
- وحدة هوائي ذات مقاومة منخفضة مع تصميم عمود توجيه الضوء بحجم صغير، يمكن أن تقلل من فتح لوحة المصباح
- وظيفة أولوية ضوء النهار
المعلمات الفنية
| المدخل | |
|---|---|
| الجهد المقنن | 7.5-13VDC |
| تيار التشغيل | 16±2mA |
| جهد التموج | < 100mVp-p |
| المخرج | |
| إشارة الخرج | إشارة تعتيم PWM 5V |
| مستشعر ضوء النهار | |
| عتبة ضوء النهار | 5Lux/15Lux/50Lux/تعطيل |
| أولوية ضوء النهار | تشغيل | إيقاف |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| مستوى التعتيم | 25% |
معلمات الاستشعار
| تردد التشغيل | 5.8GHz ±75MHz، نطاق ISM |
| طاقة الإرسال | 1mW كحد أقصى. |
| منطقة الكشف | 100%/75%/50%/25% |
| وقت الاحتفاظ | 5 ثوانٍ/90 ثانية/3 دقائق/10 دقائق |
| فترة الاستعداد | 0 ثانية/30 ثانية/10 دقائق/+∞ |
| نطاق الكشف (نصف القطر) | تركيب السقف بارتفاع 3 أمتار: r≥4m@0.3m/s، r≥2.5m@1m/s؛ تركيب أفقي بارتفاع 2 متر: r≥8m@0.3m/s، r≥4m@1m/s |
| ارتفاع التركيب | 3 أمتار (6 أمتار كحد أقصى) |
المواصفات البيئية
| درجة حرارة التشغيل | مدمج: -25~60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية...80 درجة مئوية، الرطوبة ≤85% (بدون تكثف) |
الشهادات
| معتمد | CE، RED (قيد الانتظار) |
| المتطلبات البيئية | متوافق مع متطلبات RoHS 2.0، Reach |
| تصنيف IP | IP20 |
مواصفات إضافية
| الأسلاك | طرف 3 سنون 2.0 مم |
| متطلبات التركيب | تركيب مدمج |
| متطلبات التعبئة | كيس فقاعات + فاصل + صندوق خارجي (K=A) |
| الوزن الصافي | 13 ±2 جرام |
| العمر الافتراضي | ضمان 5 سنوات @Ta |
وصف الوظيفة
| MC176D 99 | الوظيفة |
|---|---|
| وظيفة التشغيل/الإيقاف | غير متوفر |
| وظيفة التعتيم بخطوتين | يتم تعيين فترة الاستعداد إلى "+∞" |
| وظيفة التعتيم بثلاث خطوات | يتم تعيين فترة الاستعداد إلى "30 ثانية/10 دقائق" |
| حصاد ضوء النهار | غير متوفر |
| أولوية ضوء النهار | يتم تعيين فترة الاستعداد إلى "+∞" |
مخططات التشغيل
وظيفة التشغيل/الإيقاف (تعيين فترة الاستعداد إلى "0 ثانية")
وظيفة التعتيم بخطوتين (تعيين فترة الاستعداد إلى "+∞")
وظيفة التعتيم بثلاث خطوات (يتم تعيين فترة الاستعداد إلى "10 ثوانٍ/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/30 دقيقة")
أولوية ضوء النهار
مخططات المنتج
الأبعاد (مم)
مخطط الأسلاك
مخطط الوظيفة
إعدادات مفتاح DIP
| منطقة الكشف | وقت الاحتفاظ | مستشعر ضوء النهار | فترة الاستعداد |
|---|---|---|---|
| ① تشغيل تشغيل 100% | تشغيل تشغيل 5 ثوانٍ | تشغيل تشغيل 5Lux 15Lux | تشغيل تشغيل 0 ثانية |
| ② - تشغيل 75% | - تشغيل 90 ثانية | - تشغيل 15Lux 50Lux | - تشغيل 30 ثانية |
| ③ تشغيل - 50% | تشغيل - 3 دقائق | تشغيل - 50Lux 100Lux | تشغيل - 10 دقائق |
| ④ - - 25% | - - 10 دقائق | - - تعطيل - | - - +∞ |
مخطط الإشعاع
وحدة تحكم عن بعد MH10
التهيئة
سيقوم المستشعر بتشغيل الضوء بسطوع 100% لأول مرة، وإيقافه بعد 10 ثوانٍ. خلال فترة التهيئة، لن يتم اكتشاف أي إشارة حركة خارجية.
الإعدادات الافتراضية
الحساسية: 100% وقت الاحتفاظ: 5 ثوانٍ مستشعر ضوء النهار: تعطيل؛ فترة الاستعداد: 0 ثانية؛ مستوى تعتيم الاستعداد: 25%
ملاحظات التطبيق
- يجب تركيب المستشعر بواسطة كهربائي محترف. يرجى قطع التيار الكهربائي قبل التركيب، أو الأسلاك، أو تغيير إعداد مفتاح DIP، وما إلى ذلك.
- تتعلق مسافة الكشف بعوامل مثل سرعة حركة الجسم المتحرك، وحجم الجسم المتحرك، وارتفاع التركيب، وزاوية التركيب، وما إذا كانت بيئة التركيب مفتوحة، ومادة العاكس.
- عند تركيب مستشعر الميكروويف على الحائط، ستزداد مسافة الكشف بشكل كبير مقارنة بتركيبه على السقف.
- قد تحتاج معلمات المستشعر إلى إعادة تكوين في بيئات تركيب مختلفة، يرجى الرجوع إلى التعليمات التالية أو الاتصال بالشركة المصنعة.
- هذا المستشعر للاستخدام الداخلي فقط، الرياح والأمطار الخارجية والأجسام المتحركة المحيطة ستسبب تشغيلًا خاطئًا.
- لا يمكن أن يتجاوز ارتفاع تركيب منتج المستشعر 6 أمتار، والارتفاع الأمثل هو 3 أمتار؛ يجب أن تكون المسافة بين المستشعرين أكبر من 3 أمتار.
- عند تركيب المستشعر في مصباح معدني، أو على سطح عاكس معدني، أو في بيئة مغلقة ضيقة، ستنعكس الموجات الميكروية عدة مرات وتسبب تشغيلًا خاطئًا.
- يرجى التأكد من عدم وجود إشارات متحركة مثل المراوح، أو محركات التيار المستمر، أو أنابيب الصرف الصحي، أو مخارج الهواء، وما إلى ذلك حول المستشعر، وإلا فقد يتسبب المستشعر في تشغيل خاطئ.
- لا يمكن للموجات الميكروية اختراق المعادن، وتجنب التركيب في مصابيح معدنية مغلقة أو شبه مغلقة، ويجب ألا يكون هناك معدن أو زجاج يحجب المنتج.
- قد يختلف تأثير الإضاءة المنخفضة مع مشغل PWM / 0-10V مختلف.
- يجب استخدام مصدر طاقة منظم بتيار مستمر مع جهد خرج مستقر ومعامل تموج منخفض. يجب أن يكون تموج مصدر الطاقة أقل من 100 مللي فولت؛ يجب أن يكون تيار الحمل أكبر من 25 مللي أمبير.
- قد يتم تحسين مواصفات المنتج ومعلماته دون إشعار مسبق.
