| مكان المنشأ | شنتشن ، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | RED |
| رقم الموديل | MC079D 99 Z1 |
| الحد الأدنى لكمية | 100pcs |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | اللوح + الكرتون (K=A) |
| وقت التسليم | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وا |
| شروط الدفع | تي/تي |
| القدرة على العرض | 10000 pcs/month |
تفاصيل المنتج
| الجهد المقنن | 11-15 فولت تيار مستمر | إشارة الإخراج | 0-10VDC إشارة التعتيم |
|---|---|---|---|
| تردد العمل | 5.8 جيجا هرتز ± 75 ميجا هرتز، نطاق ISM | ارتفاع التثبيت | 12 م (15 م كحد أقصى) |
| تصنيف IP | IP65 | حياة | ضمان 5 سنوات @Ta |
| إبراز | جهاز استشعار " زها بوك 18 ",مستشعر حركة الميكروويف مع أولوية الضوء النهاري,جهاز استشعار المرفأ العالي 15m ارتفاع تركيب |
||
منتوج وصف

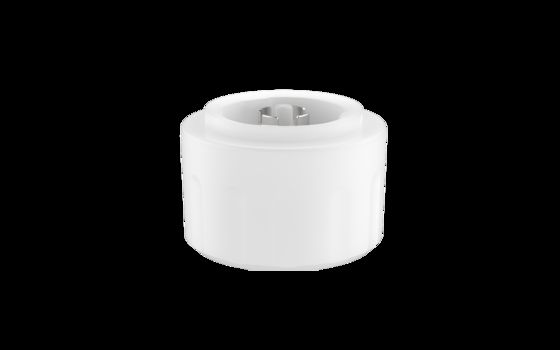

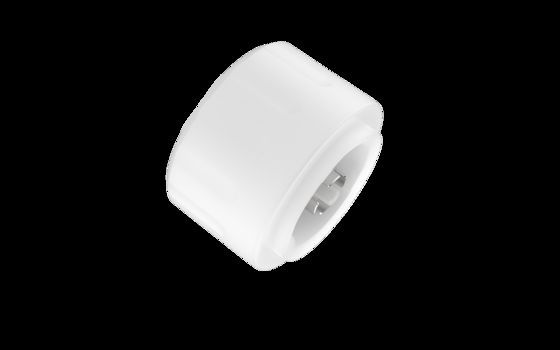

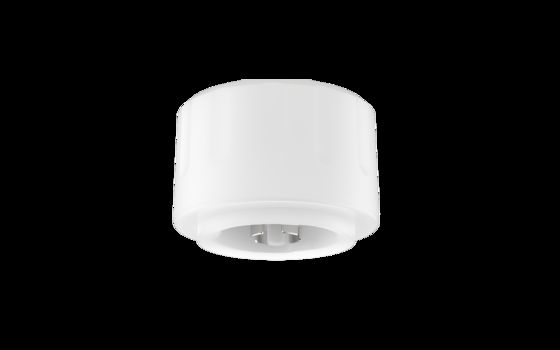

مستشعر Zhaga Book 18 High Bay
وظيفة أولوية ضوء النهار مع ارتفاع تركيب أقصى 15 مترًا
ميزات المنتج
- هوائي مستوٍ حاصل على براءة اختراع ذو مقاومة منخفضة؛ كسب عالٍ
- يتطابق مع قاعدة Zhaga Book 18، تصميم التوصيل والتشغيل
- ارتفاع تركيب أقصى 15 مترًا، مناسب لمعظم المستودعات
- مع كاشف مستشعر صغير، مناسب للإضاءة العالية
- طاقة إرسال منخفضة، لا ضرر للإنسان
- يدعم التحكم عن بعد لضبط المعلمات
- هوائي مستشعر بتصميم براءة اختراع جديد مع وضعين للكشف: كشف عالي الحساسية وكشف حصانة من التداخل (مناسب لبيئات التركيب ذات الأسطح العاكسة المعدنية الكثيرة)
- لا يتأثر بدرجة الحرارة، الرطوبة، الضوضاء، الغبار، إلخ.
المعلمات الفنية
| الإدخال | |
|---|---|
| الجهد المقنن | 11-15VDC |
| تيار التشغيل | 25±3mA |
| جهد التموج | <100mVp-p |
| الإخراج | |
| إشارة الخرج | إشارة تعتيم 0-10VDC |
| معلمات المستشعر | |
| تردد التشغيل | 5.8GHz ±75MHz، نطاق ISM |
| طاقة الإرسال | 3mW كحد أقصى. |
| أولوية ضوء النهار | تشغيل: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux إيقاف التشغيل: 150Lux/200Lux/300Lux |
| مستوى التعتيم في وضع الاستعداد | 10% (1.4-1.6V) 20% (1.9-2.1V) 30% (2.9-3.1V) 50% (4.9-5.1V) |
| نطاق الكشف (نصف القطر) | تركيب السقف بارتفاع 12 مترًا: 0.3 متر/ثانية ≥ 4 أمتار، 1 متر/ثانية ≥ 3 أمتار؛ شروط الاختبار: تم ضبط المنتج على حساسية 100% |
| ارتفاع التركيب | 12 مترًا (15 مترًا كحد أقصى) |
| زاوية شعاع 3 ديسيبل | 82 درجة في مستوى XZ 95 درجة في مستوى YZ |
| البيئة | |
| درجة حرارة التشغيل | -25~60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 80 درجة مئوية، الرطوبة ≤ 85% (غير متكثف) |
| معايير الشهادات | |
| معتمد | RED |
| المتطلبات البيئية | متوافق مع RoHS 2.0، متطلبات Reach |
| تصنيف IP | IP65 |
| أخرى | |
| الأسلاك | موصل Zhaga Book 18 |
| متطلبات التركيب | تركيب مدمج |
| متطلبات التعبئة | فاصل + كرتون (K=A) |
| الوزن الصافي | 40±3 جرام |
| العمر الافتراضي | ضمان 5 سنوات عند درجة حرارة محيطة |
الوظائف
| وظيفة التشغيل/الإيقاف | يتم ضبط فترة الاستعداد على "0 ثانية" |
| تعتيم بخطوتين | يتم ضبط فترة الاستعداد على "+∞" |
| تعتيم بثلاث خطوات | يتم ضبط فترة الاستعداد على "10 ثوانٍ/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/30 دقيقة" |
| أولوية ضوء النهار | اضغط عن بعد على وضع DH وتم ضبط مستشعر ضوء النهار على "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux" |
| حصاد ضوء النهار | غير متوفر |
معلومات المنتج
- الأبعاد (الوحدة: مم)
- الأسلاك، الوظيفة
تعليمات التركيب
ملاحظة: عند التركيب، يرجى الانتباه إلى أن مستوى الهوائي الميكروويف لا يجب أن يتم تغطيته بالمعدن.
نطاق الكشف
جهاز التحكم عن بعد
التهيئة
- وظيفة التشغيل/الإيقاف / وظيفة التعتيم بثلاث خطوات: سيتم تشغيل الضوء بسطوع 100% عند تشغيل المستشعر الأولي، وسيتم إيقافه بعد 10 ثوانٍ. أثناء التهيئة، لن يتم اكتشاف أي إشارة استشعار حركة خارجية.
- وظيفة التعتيم على مرحلتين: سيتم تشغيل الضوء بسطوع 100% عند تشغيل المستشعر الأولي، ثم ينتقل إلى سطوع منخفض بعد 10 ثوانٍ (السطوع المحدد بواسطة مستوى التعتيم في وضع الاستعداد). أثناء التهيئة، لن يتم اكتشاف أي إشارة استشعار حركة خارجية.
الإعداد الافتراضي
- يجب أن يتم تركيب المستشعر بواسطة كهربائي محترف. يرجى إيقاف تشغيل الطاقة قبل التركيب والأسلاك.
- لا يمكن للميكروويف اختراق المعدن. لا تضع المنتج في مصباح معدني مغلق أو شبه مغلق. لا يُسمح بتغطية المعدن أو الزجاج فوق المنتج. إذا كان الهوائي يحتاج إلى المرور عبر لوحة معدنية، يرجى التأكد من أن الجزء العلوي من المستشعر قريب من اللوحة المعدنية.
- تتعلق منطقة الكشف بسرعة حركة الأجسام، وحجم الأجسام المتحركة، وارتفاع التركيب، وزاوية التركيب، وبيئة التشغيل، والمواد العاكسة، وما إلى ذلك. منطقة الكشف المعطاة هي قيمة نموذجية تم قياسها بواسطة مختبرين بارتفاع 165 سم في بيئة داخلية مفتوحة.
- سيتم زيادة مسافة الكشف للمستشعر في التركيب الجداري بشكل كبير مقارنة بالتركيب السقفي. إذا تم استخدام التركيب الجداري، يرجى تقليل الحساسية أو الاتصال بنا لتأكيد إعدادات الاستخدام. يتم قياس عتبات ضوء النهار في يوم مشمس بدون ظل وفي حالة انعكاس منتشر للضوء المحيط. البيئات والمناخات المختلفة تسبب قيم سطوع مختلفة يقيسها مستشعر ضوء النهار.
- قد تحتاج معلمات المستشعر إلى إعادة تكوين في بيئات تركيب مختلفة، يرجى الرجوع إلى التعليمات التالية أو الاتصال بالشركة المصنعة.
- يوصى بأن تكون مسافة التركيب بين المستشعرات أكبر من 3 أمتار، وأن تكون مسافة التركيب بين المستشعرات وأجهزة التوجيه أكبر من 2 متر.
- لا يمكن أن يتجاوز ارتفاع تركيب منتج المستشعر 15 مترًا، والارتفاع الأمثل هو 12 مترًا.
- المستشعر للاستخدام الداخلي فقط. سيتم التأثير على التأثير المقاوم للماء للاستخدام الخارجي أو شبه الخارجي. قد تتسبب الرياح والأمطار والأجسام المتحركة في إطلاق إنذارات كاذبة.
- سيتم اعتبار إشارات الاهتزاز إشارات متحركة لتشغيل المستشعر. يجب تركيب المستشعر بعيدًا عن الأجسام التي تهتز لفترة طويلة، مثل المعدات المعدنية الكبيرة، والأنابيب، ومخارج تكييف الهواء، وفتحات العادم، ومنافذ آلات شفط الدخان، والمراوح المهتزة، وما إلى ذلك. قد تتسبب الحيوانات الأليفة في منطقة الكشف في إطلاق إنذارات كاذبة.
- يجب أن يكون سطح الهوائي لوحدة الميكروويف بعيدًا عن مدخل التيار المتردد، ومخرج التيار المستمر، وجسر التقويم، والمحول، وأنبوب المفتاح، والأجهزة الأخرى عالية الطاقة لتجنب تأثير الإشارات عالية التردد على التشغيل الطبيعي لهوائي مستشعر الميكروويف.
- قد يختلف تأثير الإضاءة المنخفضة مع مستشعرات 0-10V المختلفة.
- يجب استخدام مصدر طاقة منظم بالتيار المستمر مع جهد خرج مستقر ومعامل تموج منخفض. يجب أن يكون تموج مصدر الطاقة أقل من 100 مللي فولت؛ يجب أن يكون تيار الحمل أكبر من 50 مللي أمبير.
- بالنسبة لبيئة التركيب الجديدة، يوصى بتثبيت واختبار 5 نماذج أولية قبل التركيب بالجملة.
