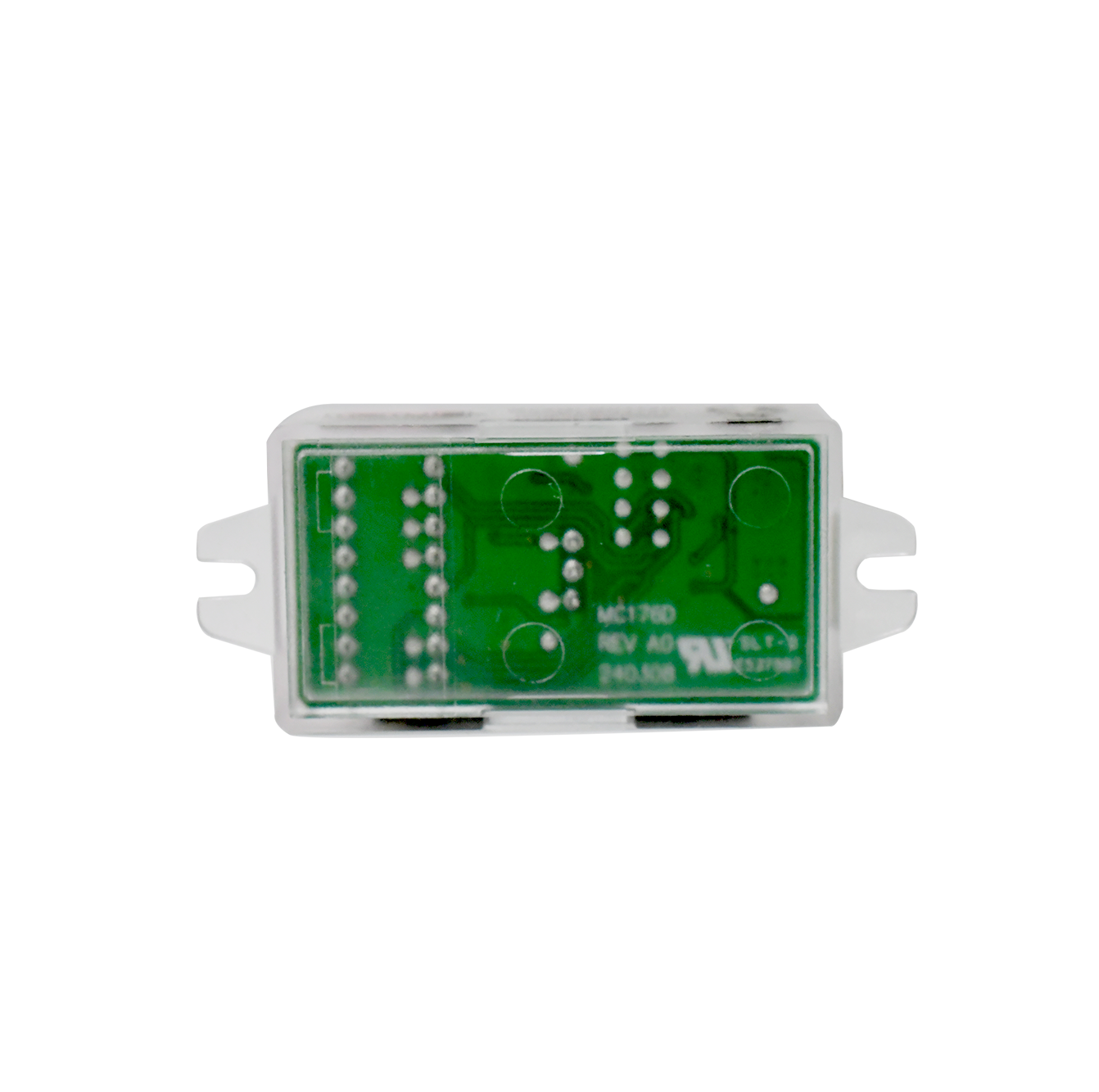

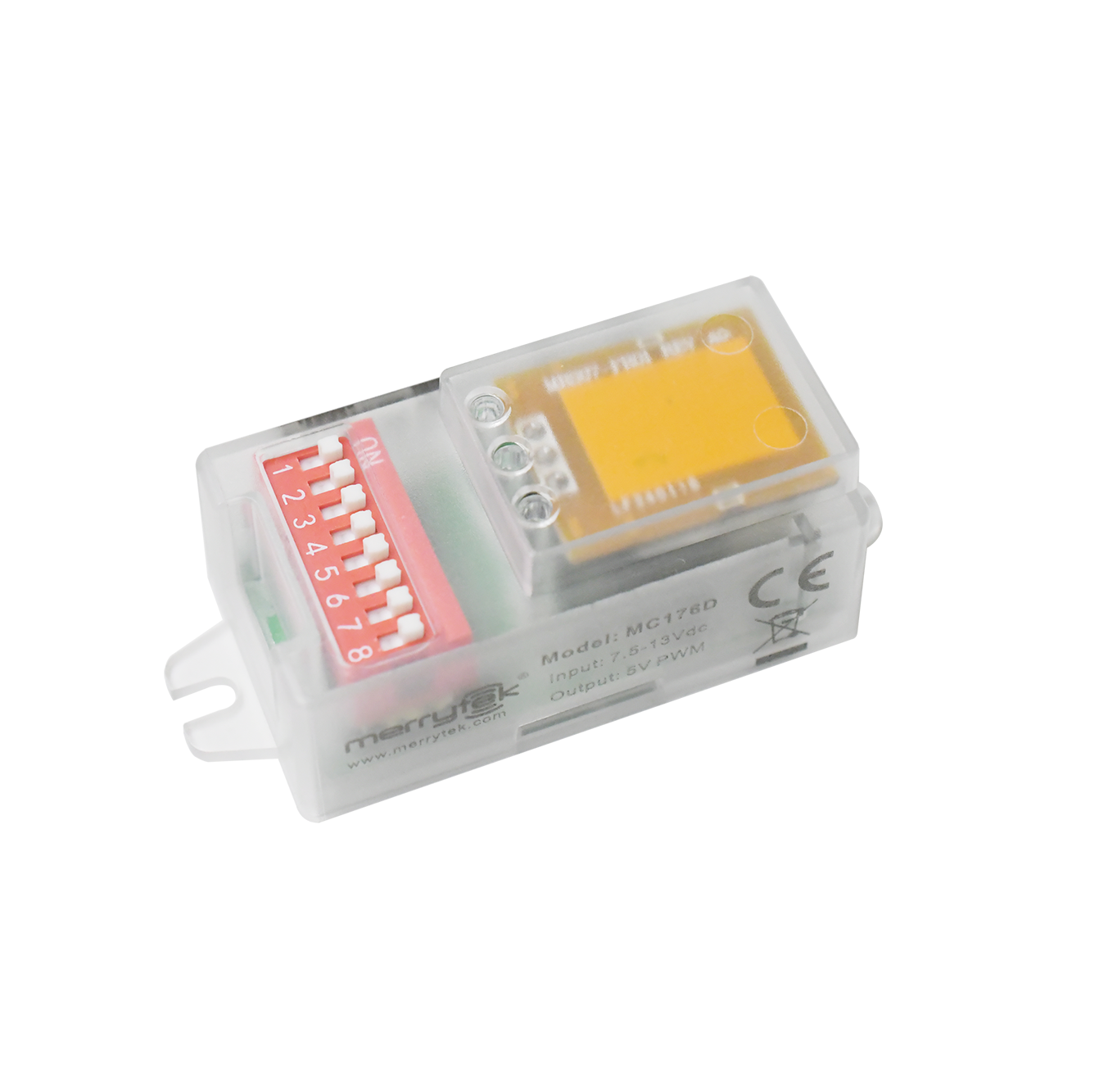

جهاز استشعار حركة الميكروويف المتردد، التحكم عن بعد متاح، وظيفة الأولوية النهارية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE |
| Model Number | MC176D 99 |
| الحد الأدنى لكمية | 100pcs |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | كيس الفقاقيع + قسم + مربع خارجي (K=A) |
| وقت التسليم | <i>within 5 working days for sample and small order;</i> <b>في غضون 5 أيام عمل للعينة والنظام الصغير |
| شروط الدفع | / تي تي، ويسترن يونيون |
| القدرة على العرض | 10000 قطعة شهرياً |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
(وي تشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد المقنن | 7.5-13VDC | العمل الحالي | 16 ± 2 مللي أمبير |
|---|---|---|---|
| إشارة الإخراج | 5V PWM يعتم الإشارة | تردد العمل | 5.8 جيجا هرتز ± 75 ميجا هرتز، نطاق ISM |
| ارتفاع التثبيت | 3m (6m على الأكثر) | درجة حرارة العمل | مدمج: -25~60 درجة مئوية |
| حياة | 5 سنوات ضمان@تا | ||
| إبراز | جهاز استشعار حركة الميكروويف القابل للتخفيض المباشر,مستشعر حركة الميكروويف مع جهاز تحكم عن بعد,جهاز استشعار حركة الموجات الدقيقة ذات الأولوية النهارية,microwave motion sensor with remote control,daylight priority microwave motion sensor |
||
منتوج وصف
مستشعر حركة الميكروويف المتردد
التحكم عن بعد متاح، وظيفة أولوية النهار
مستشعر حركة الميكروويف DC مع وظيفة جمع الضوء النهاري وقدرة التحكم عن بعد.
خصائص المنتج
- 7.5-13VDC مدخل، متطابقة طاقة التيار المباشر أو مع 12VDC
- إمدادات مدفع LED لمخرج الطاقة المساعدة
- إشارة التخفيف 5 فولت PWM، 3 خطوات أو 2 خطوات التخفيف
- جميع إعدادات معايير مستشعر الحركة عن طريق جهاز التحكم عن بعد و DIP
- وحدة الهوائيات منخفضة المعوقة مع تصميم عمود دليل الضوء حجم صغير ، يمكن أن تقلل من فتح لوحة المصباح
- وظيفة أولوية الضوء النهاري
المعلمات التقنية
| المدخلات | |
|---|---|
| الجهد الاسمي | 7.5-13VDC |
| التيار العامل | 16±2mA |
| الجهد الترددي | < 100mVp-p |
| الناتج | |
| إشارة الخروج | إشارة التخفيف PWM 5V |
| مستشعر ضوء النهار | |
| عتبة ضوء النهار | 5Lux/15Lux/50Lux/منعطف |
| أولوية ضوء النهار | تشغيل / إيقاف |
| 5 لوكس | 15 لوكس |
| 15 لوكس | 50 لوكس |
| 50 لوكس | 100 لوكس |
| مستوى الضبابية | 25% |
معايير الاستشعار
| تواتر العمل | 5.8GHz ± 75MHz، نطاق ISM |
| قوة نقل | 1 ميجاوات ماكس |
| منطقة الكشف | 100%/75%/50%/25% |
| وقت الإيقاف | 5s/90s/3min/10min |
| فترة الاستعداد | 0s/30s/10min/+∞ |
| نطاق الكشف (قطر) | تركيب السقف 3m عالية: r≥4m@0.3m/s، r≥2.5m@1m/s؛ تركيب أفقي 2m عالية: r≥8m@0.3m/s، r≥4m@1m/s |
| ارتفاع التركيب | 3m (6m على الأكثر) |
مواصفات البيئة
| درجة حرارة العمل | مدمج: -25~60°C |
| درجة حرارة التخزين | -40 درجة مئوية...80 درجة مئوية، الرطوبة ≤ 85% (غير مكثفة) |
الشهادات
| معتمدة | CE، RED (منتظر) |
| المتطلبات البيئية | تتوافق مع RoHS 2.0متطلبات النطاق |
| تصنيف الملكية الفكرية | IP20 |
مواصفات إضافية
| الأسلاك | محطة 3 دبوس 2.0 ملم |
| متطلبات التثبيت | المنشأة المدمجة |
| متطلبات التعبئة | كيس الفقاقيع + قسم + مربع خارجي (K=A) |
| الوزن الصافي | 13 ± 2g |
| طول الحياة | 5 سنوات من الضمان |
وصف الوظيفة
| MC176D 99 | الوظيفة |
|---|---|
| وظيفة ON/OFF | لا |
| وظيفة الضبابية ذات الخطوتين | يجب تعيين فترة الاستعداد على "+∞" |
| وظيفة التخفيف ثلاثية الخطوات | يجب تعيين فترة الاستعداد إلى "30S/10min" |
| الحصاد في النهار | لا |
| أولوية ضوء النهار | يجب تعيين فترة الاستعداد على "+∞" |
مخططات العمليات
وظيفة تشغيل / إيقاف (ضبط فترة الاستعداد إلى "0s")
وظيفة الضبابية ذات الخطوتين (ضبط فترة الاستعداد إلى "+∞")
وظيفة الضبابية ذات 3 خطوات (يتم تعيين فترة الاستعداد إلى "10S/1min/3min/5min/10min/30min")
أولوية ضوء النهار
مخططات المنتجات
البعد ((ملم)
مخطط الأسلاك
مخطط الوظيفة
إعدادات مفتاح DIP
| منطقة الكشف | وقت الإيقاف | مستشعر ضوء النهار | فترة الاستعداد |
|---|---|---|---|
| أنا على 100% | على على 5S | على على 5Lux 15 لوكس | على على 0S |
| II - ON 75% | - على 90S | - على 15 لوكس 50 لوكس | - على 30S |
| III ON - 50% | على - 3 دقيقة | ON - 50Lux 100 لوكس | على - 10 دقيقة |
| IV - - 25% | - - 10 دقيقة | - إيقاف - | - - +∞ |
مخطط الإشعاع
جهاز التحكم عن بعد MH10
البدء
سيشغل جهاز الاستشعار الضوء عند 100% من سطوعه لأول مرة ، ويطفئه بعد 10 ثوان. خلال فترة التمهيد ، لن يتم الكشف عن أي إشارة استشعار حركة خارجية.
الإعدادات الافتراضية
الحساسية: 100٪ وقت الإنتظار: 5 ثانية مستشعر ضوء النهار: إيقاف التشغيل؛ فترة الاستعداد: 0S؛ مستوى الضباب في الاستعداد: 25٪
إشعار الطلب
- يجب أن يتم تثبيت جهاز الاستشعار من قبل كهربائي محترف. يرجى قطع الطاقة قبل التثبيت، الأسلاك، تغيير إعداد مفتاح DIP، الخ
- يرتبط مسافة الكشف بعوامل مثل سرعة حركة الكائن المتحرك وحجم الكائن المتحرك وارتفاع التثبيت وزاوية التثبيتما إذا كانت بيئة التثبيت مفتوحة، ومادة العاكس.
- عندما يتم تثبيت جهاز الاستشعار الميكروويف على الحائط، فإن مسافة الكشف ستزداد بشكل كبير مقارنة بتلك المثبتة على السقف.
- قد يكون من الضروري إعادة تكوين معايير أجهزة الاستشعار في بيئات تركيب مختلفة، يرجى الرجوع إلى التعليمات التالية أو الاتصال بالشركة المصنعة.
- هذا المستشعر هو فقط للاستخدام في الداخل، الرياح والمطر في الخارج، والأجسام المتحركة المحيطة ستسبب إطلاق خاطئ.
- ارتفاع تركيب جهاز الاستشعار لا يمكن أن يتجاوز 6 أمتار، والارتفاع المثالي هو 3 أمتار؛ يجب أن تكون المسافة بين جهازي الاستشعار أكبر من 3 أمتار.
- عندما يتم تثبيت جهاز الاستشعار في مصباح معدني، أو على سطح عاكس معدني، أو في بيئة مغلقة ضيقة، سيتم انعكاس الميكروويف عدة مرات وتسبب إطلاق كاذب.
- يرجى التأكد من عدم وجود إشارات متحركة مثل المروحة ومحركات DC وأنابيب الصرف الصحي ومنافذ الهواء وما إلى ذلك حول المستشعر ، وإلا فقد يسبب المستشعر إطلاقًا خاطئًا.
- الميكروويف لا يمكن أن تخترق المعدن، وتجنب تثبيتها في مصابيح معدنية مغلقة أو شبه مغلقة، ويجب ألا يكون هناك أي معدن أو زجاج يمنع المنتج.
- مستشعر مع محرك PWM مختلف / 0-10V ، تأثير الضوء المنخفض قد يكون مختلفا.
- يجب استخدام مصدر طاقة مواز مع فولتاج الخروج المستقر ومعامل التموج المنخفض. يجب أن يكون التموج من مصدر الطاقة أقل من 100mV ؛ يجب أن يكون تيار الحمل أكبر من 25mA.
- يمكن تحسين مواصفات المنتج وبارامتراته دون إشعار مسبق.
