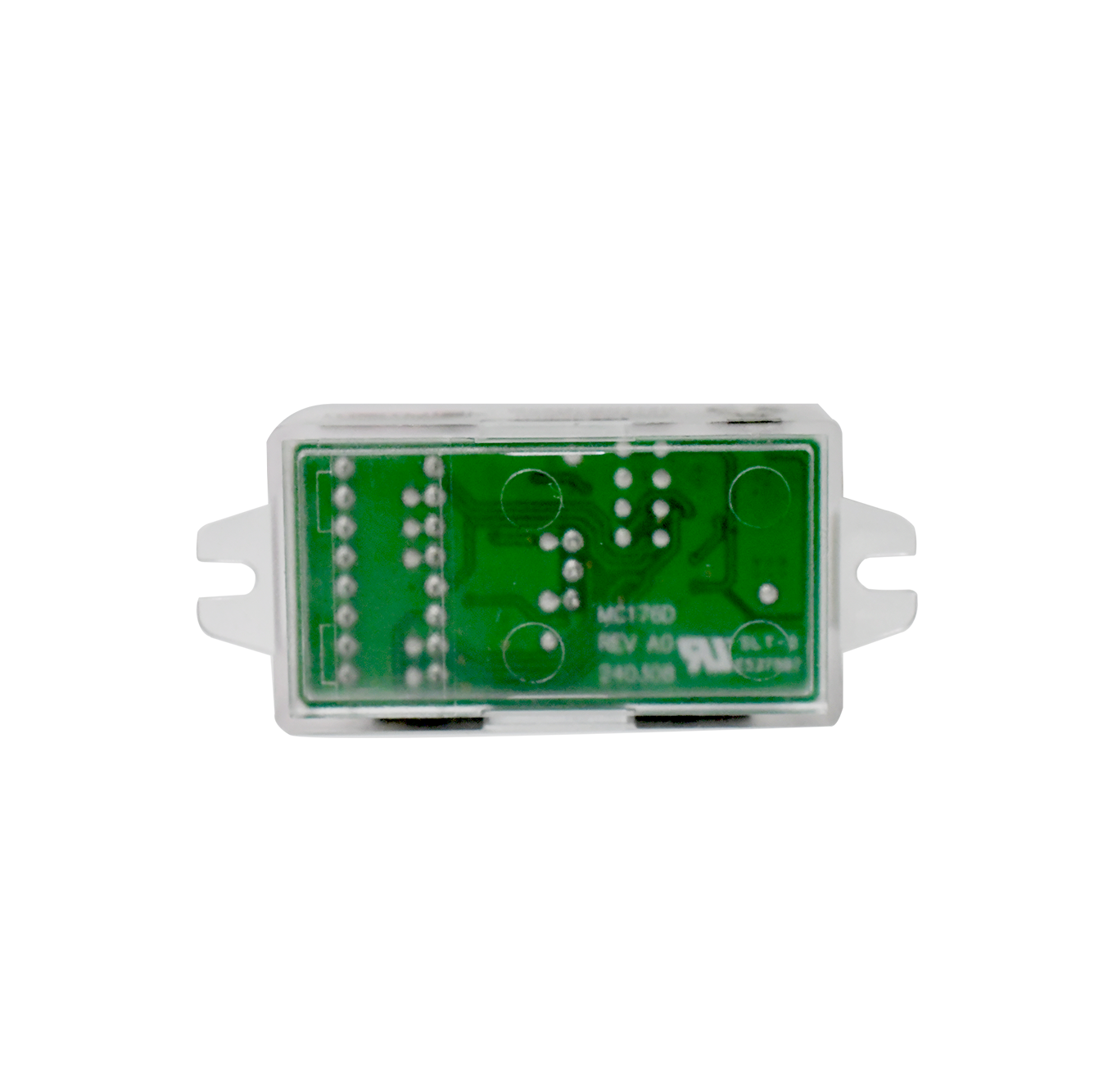

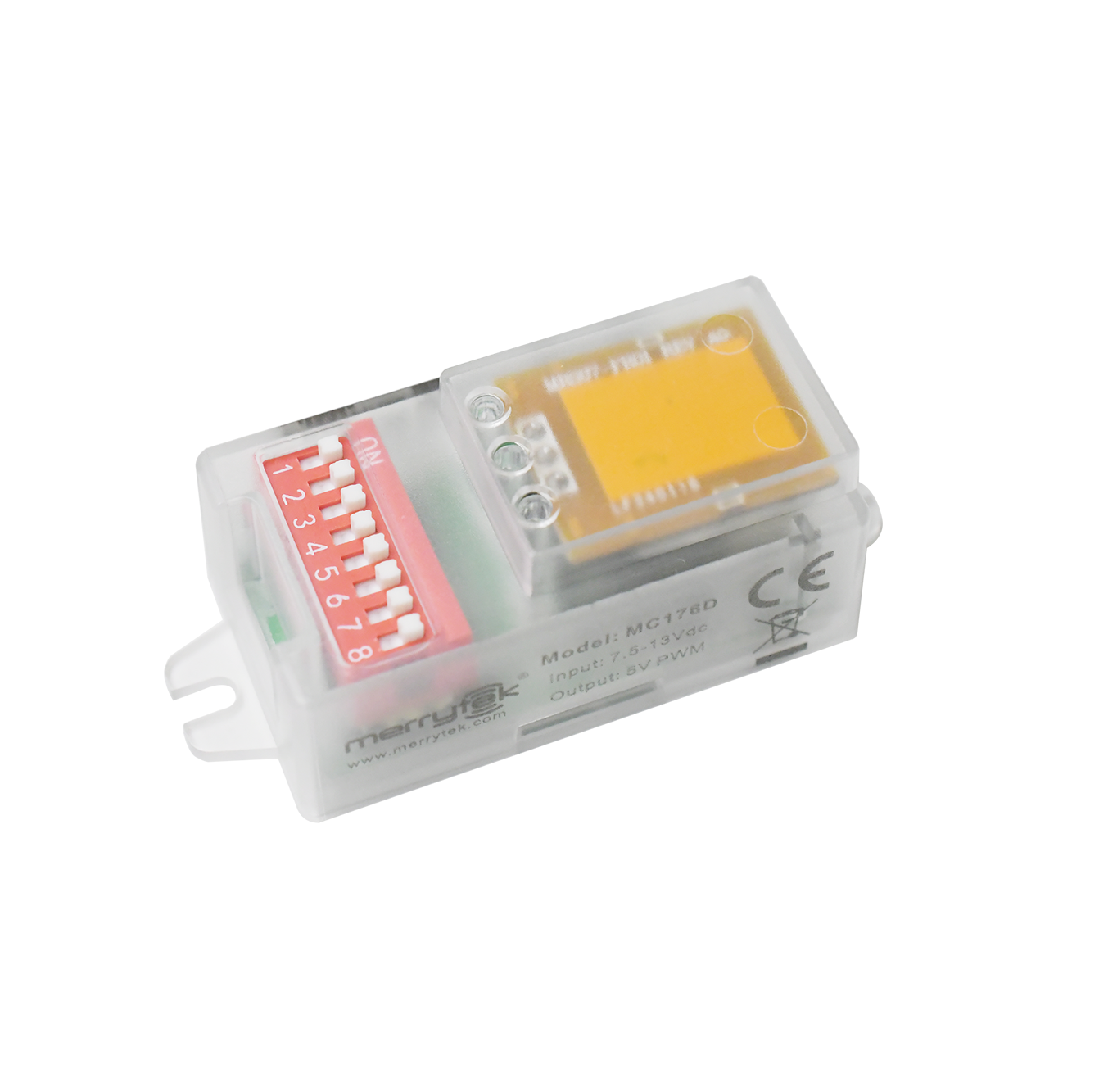

مستشعر حركة الميكروويف المتردد، مع وظيفة أولوية الضوء النهاري، إعداد مفتاح DIP
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE |
| رقم الموديل | MC176D |
| الحد الأدنى لكمية | 100pcs |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | كيس الفقاقيع + قسم + مربع خارجي (K=A) |
| وقت التسليم | <i>within 5 working days for sample and small order;</i> <b>في غضون 5 أيام عمل للعينة والنظام الصغير |
| شروط الدفع | T/T ، Western Union |
| القدرة على العرض | 10000 قطعة شهرياً |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
(وي تشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد المقنن | 7.5-13VDC | العمل الحالي | 16 ± 2 مللي أمبير |
|---|---|---|---|
| إشارة الإخراج | 5V PWM يعتم الإشارة | تردد العمل | 5.8 جيجا هرتز ± 75 ميجا هرتز، نطاق ISM |
| ارتفاع التثبيت | 3m (6m على الأكثر) | درجة حرارة العمل | مدمج: -25~60 درجة مئوية |
| حياة | 5 سنوات ضمان@تا | ||
| إبراز | مستشعر حركة الميكروويف مع جمع الضوء النهاري,جهاز استشعار حركة ميكروويف DC,جهاز استشعار الموجات الدقيقة,microwave DC motion sensor,DIP switch microwave sensor |
||
منتوج وصف
مستشعر حركة الميكروويف DC، مع وظيفة أولوية ضوء النهار، إعداد مفتاح DIP
ميزات المنتج
- إدخال 7.5-13VDC، يطابق طاقة التيار المستمر أو مع 12VDC
- إمداد محرك LED لإخراج الطاقة المساعدة
- إشارة تعتيم PWM 5V، 3 خطوات أو خطوتين تعتيم
- جميع إعدادات معلمات مستشعر الحركة عن طريق DIP
- وحدة هوائي منخفضة المعاوقة مع تصميم عمود دليل الضوء صغير الحجم، يمكن أن يقلل من فتح لوحة المصباح
- وظيفة أولوية ضوء النهار
المعلمات
| الإدخال | |
|---|---|
| الجهد المقنن | 7.5-13VDC |
| تيار التشغيل | 16±2mA |
| جهد التموج | < 100mVp-p |
| الإخراج | |
| إشارة الإخراج | إشارة تعتيم PWM 5V |
| مستشعر ضوء النهار | |
| عتبة ضوء النهار | 5Lux/15Lux/50Lux/تعطيل |
| أولوية ضوء النهار | تشغيل | إيقاف |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| مستوى التعتيم | 25% |
| معلمات الاستشعار | |
| تردد التشغيل | 5.8GHz ±75MHz، نطاق ISM |
| طاقة الإرسال | 1mW كحد أقصى. |
| منطقة الكشف | 100%/75%/50%/25% |
| وقت الانتظار | 5s/90s/3min/10min |
| فترة الاستعداد | 0s/30s/10min/+∞ |
| نطاق الكشف (نصف القطر) | تركيب السقف على ارتفاع 3 أمتار: r≥4m@0.3m/s, r≥2.5m@1m/s; تركيب أفقي على ارتفاع 2 متر: r≥8m@0.3m/s, r≥4m@1m/s |
| ارتفاع التركيب | 3 أمتار (6 أمتار كحد أقصى) |
| البيئة | |
| درجة حرارة التشغيل | مدمج: -25~60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية…80 درجة مئوية، الرطوبة ≤85% (غير متكثفة) |
| معايير الشهادات | |
| معتمد | CE, RED (في انتظار) |
| المتطلبات البيئية | الامتثال لمتطلبات RoHS 2.0، Reach |
| تصنيف IP | IP20 |
| أخرى | |
| الأسلاك | طرف 3 سنون 2.0 مم |
| متطلبات التركيب | تركيب مدمج |
| متطلبات التعبئة والتغليف | كيس فقاعات + فاصل + صندوق خارجي (K=A) |
| الوزن الصافي | 13 ±2 جرام |
| العمر الافتراضي | ضمان لمدة 5 سنوات@Ta |
وصف الوظيفة
| MC176D | الوظيفة |
|---|---|
| وظيفة التشغيل/الإيقاف | غير متاح |
| وظيفة التعتيم على خطوتين | يتم تعيين فترة الاستعداد على "+∞" |
| وظيفة التعتيم على ثلاث خطوات | يتم تعيين فترة الاستعداد على "30S/10min" |
| حصاد ضوء النهار | غير متاح |
| أولوية ضوء النهار | يتم تعيين فترة الاستعداد على "+∞" |
مخططات التشغيل
وظيفة التشغيل/الإيقاف (اضبط فترة الاستعداد على "0s")
وظيفة التعتيم على خطوتين (اضبط فترة الاستعداد على "+∞")
وظيفة التعتيم على 3 خطوات (يتم تعيين فترة الاستعداد على "10S/1min/3min/5min/10min/30min")
أولوية ضوء النهار
الرسوم البيانية
الأبعاد (مم)
الأسلاك، الوظيفة
إعداد مفتاح DIP
| منطقة الكشف | وقت الانتظار | مستشعر ضوء النهار | فترة الاستعداد | |
|---|---|---|---|---|
| تشغيل | إيقاف | |||
| ① تشغيل تشغيل 100% | تشغيل تشغيل 5S | تشغيل تشغيل 5Lux | 15Lux | تشغيل تشغيل 0S |
| ② - تشغيل 75% | - تشغيل 90S | - تشغيل 15Lux | 50Lux | - تشغيل 30S |
| ③ تشغيل - 50% | تشغيل - 3min | تشغيل - 50Lux | 100Lux | تشغيل - 10min |
| ④ - - 25% | - - 10min | - - تعطيل | - | - - +∞ |
رسم تخطيطي للإشعاع
التهيئة
سيقوم المستشعر بتشغيل الضوء بسطوع 100% للمرة الأولى، وإيقافه بعد 10 ثوانٍ. خلال فترة التهيئة، لن يتم اكتشاف أي إشارة استشعار حركة خارجية.
الإعدادات الافتراضية
الحساسية: 100% وقت الانتظار: 5 ثوانٍ مستشعر ضوء النهار: تعطيل؛ فترة الاستعداد: 0S؛ مستوى التعتيم في وضع الاستعداد: 25%
إشعار التطبيق
- يجب أن يتم تركيب المستشعر بواسطة كهربائي محترف. يرجى فصل الطاقة قبل التركيب والأسلاك وتغيير إعداد مفتاح DIP وما إلى ذلك.
- تتعلق مسافة الكشف بعوامل مثل سرعة حركة الجسم المتحرك وحجم الجسم المتحرك وارتفاع التركيب وزاوية التركيب وما إذا كانت بيئة التركيب مفتوحة ومادة العاكس.
- عندما يتم تركيب مستشعر الميكروويف على الحائط، ستزداد مسافة الكشف بشكل كبير مقارنة بتلك المثبتة على السقف.
- قد تحتاج معلمات المستشعر إلى إعادة تكوينها في بيئات تركيب مختلفة، يرجى الرجوع إلى التعليمات التالية أو الاتصال بالشركة المصنعة.
- هذا المستشعر مخصص للاستخدام الداخلي فقط، والرياح والأمطار الخارجية، والأجسام المتحركة المحيطة ستتسبب في تشغيل خاطئ.
- لا يمكن أن يتجاوز ارتفاع تركيب منتج المستشعر 6 أمتار، والارتفاع الأمثل هو 3 أمتار؛ يجب أن تكون المسافة بين المستشعرين أكبر من 3 أمتار.
- عندما يتم تركيب المستشعر في مصباح معدني أو على سطح عاكس معدني أو في بيئة مغلقة ضيقة، ستنعكس الموجات الدقيقة عدة مرات وتتسبب في تشغيل خاطئ.
- يرجى التأكد من عدم وجود إشارات متحركة مثل المراوح ومحركات التيار المستمر ومواسير الصرف الصحي ومخارج الهواء وما إلى ذلك حول المستشعر، وإلا فقد يتسبب المستشعر في تشغيل خاطئ.
- لا يمكن للموجات الدقيقة اختراق المعدن، وتجنب التركيب في مصابيح معدنية مغلقة أو شبه مغلقة، ويجب ألا يكون هناك معدن أو زجاج يحجب المنتج.
- قد يختلف تأثير الإضاءة المنخفضة للمستشعر مع برنامج تشغيل PWM / 0-10V مختلف.
- يجب استخدام مصدر طاقة منظم DC بجهد خرج ثابت ومعامل تموج منخفض. يجب أن يكون تموج مصدر الطاقة أقل من 100mV؛ يجب أن يكون تيار الحمل أكبر من 25mA.
- قد يتم تحسين مواصفات المنتج ومعلماته دون إشعار مسبق.
