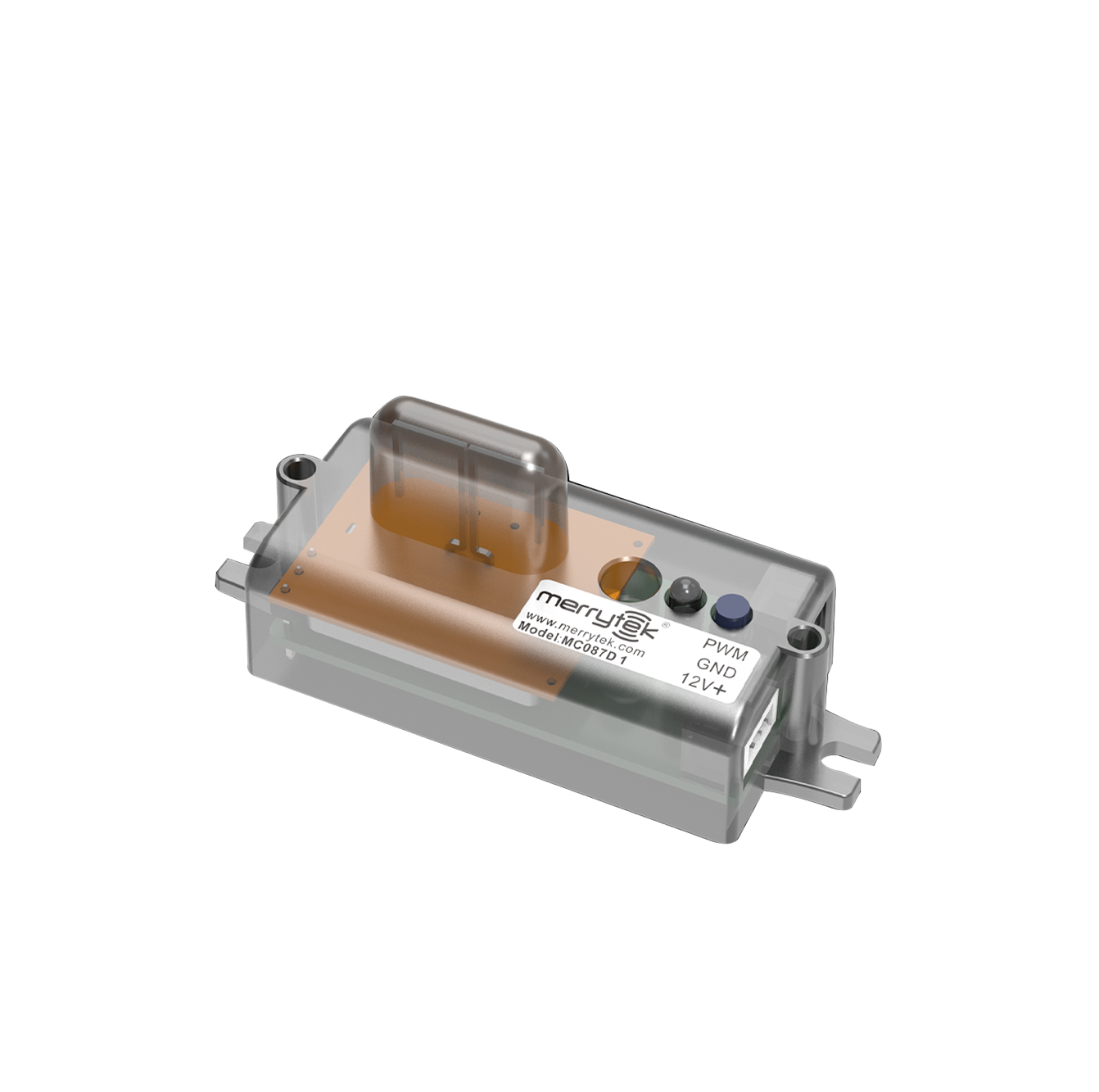

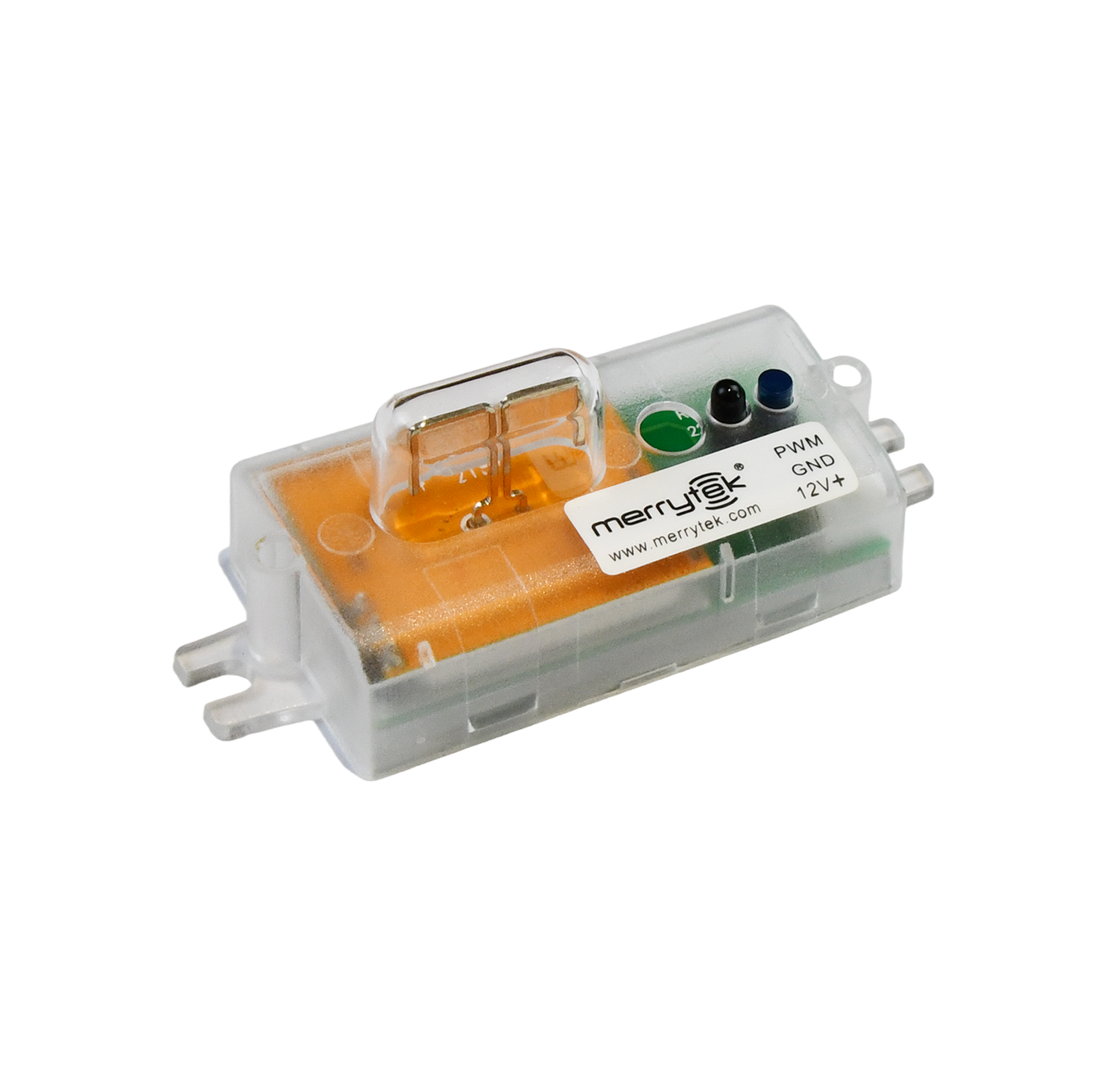

جهاز استشعار الضوء الضوئي PWM 12Vdc ، وظيفة أولوية الضوء النهاري ، مع إعداد مفتاح DIP
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | RED |
| رقم الموديل | MC087D 1 |
| الحد الأدنى لكمية | 100pcs |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | بطاقة + كرتون (K = A) |
| وقت التسليم | <i>within 5 working days for sample and small order;</i> <b>في غضون 5 أيام عمل للعينة والنظام الصغير |
| شروط الدفع | T/T ، Western Union |
| القدرة على العرض | 10000 قطعة شهرياً |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
(وي تشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| جهد المدخلات | 7.5-12VDC | الجهد المقنن | 12V DC |
|---|---|---|---|
| وضع العمل | 5V PWM يعتم الإشارة | منطقة الكشف | 100%/50% |
| ارتفاع ارتفاع | 3 أمتار (6 أمتار على الأكثر) | تردد التشغيل | 5.8 جيجا هرتز ± 75 ميجا هرتز، نطاق ISM. |
| حياة | 5 سنوات ضمان@تا | ||
| إبراز | جهاز استشعار الضبابية PWM 12Vdc,جهاز استشعار الحركة ذات الأولوية النهارية,جهاز استشعار الموجات الدقيقة,daylight priority motion sensor,DIP switch microwave sensor |
||
منتوج وصف
مستشعر تعتيم PWM بجهد 12 فولت تيار مستمر، مع وظيفة أولوية ضوء النهار، مع إعداد مفتاح DIP
الميزات
- يعتمد هوائي ميري تيك الحاصل على براءة اختراع عالي الكسب بالميكروويف، وقدرة أفضل على التكيف مع البيئة المعدنية. حجم قطع أصغر، دفعة تتوافق مع شهادة RED.
- مدمج في وحدة الميكروويف ومستشعر ضوء النهار. مدخل 12 فولت تيار مستمر وإخراج إشارة تعتيم PWM.
- حجم القطع: 10 مم × 40 مم. مناسب لمعظم الأضواء الخطية.
- يمكن ضبط جميع المعلمات عن طريق مفاتيح DIP.
- ضمان لمدة 5 سنوات
المعلمات
| الإدخال | |
|---|---|
| نطاق جهد الإدخال | 7.5-12VDC |
| جهد الإدخال المقنن | 12 فولت تيار مستمر |
| تيار التشغيل | <25mA |
| تموج الجهد | <100mVp-p |
| الإخراج | |
| وضع العمل | إشارة تعتيم PWM 5V |
| معلمات المستشعر | |
| تردد التشغيل | 5.8 جيجاهرتز ±75 ميجاهرتز، نطاق ISM. |
| قوة الإرسال | 1mW كحد أقصى. |
| منطقة الكشف | 100%/50% |
| وقت الانتظار | 5 ثوانٍ/5 دقائق/10 دقائق/30 دقيقة |
| فترة الاستعداد | 0 ثانية/3 دقائق/10 دقائق/+∞ |
| مستشعر ضوء النهار | 30Lux/50Lux/100lux/تعطيل أولوية ضوء النهار: قيمة التشغيل/الإيقاف (30Lux)50Lux / 150Lux 100Lux / 200Lux (ظروف انعكاس الضوء المحيط) |
| مستوى التعتيم في وضع الاستعداد | 10%/30% |
| نصف قطر الكشف | ارتفاع التركيب 3 أمتار، 1 متر/ثانية ≥2.5 متر |
| ارتفاع التركيب | 3 أمتار (6 أمتار كحد أقصى) |
| زاوية الكشف | 90 درجة @ مستوى Xz / 130 درجة @ مستوى Yz |
| بيئة التشغيل | |
| درجة حرارة التشغيل | -25 درجة مئوية…+70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية…+80 درجة مئوية الرطوبة: 85% (غير متكثفة) |
| الشهادة | |
| المتطلبات البيئية | RED |
| أخرى | |
| الأسلاك | موصل سريع 3 سنون 2.0 مم |
| تصنيف IP | IP20 |
| التركيب | تركيب القاعدة |
| الأبعاد | انظر الأبعاد |
| العبوة | بطاقة + كرتون (K=A) |
| الوزن الصافي | 18 جرام |
| العمر الافتراضي | ضمان لمدة 5 سنوات @Ta |
ملاحظة: 1. تعني "N/A" غير متوفر. 2. ترتبط نطاق الكشف للمستشعر بسرعة وحجم الجسم المتحرك، وارتفاع التركيب، وزاوية التركيب، وموقع التركيب، والعاكسات حول المستشعر وما إلى ذلك. القيمة الموجودة في المستند هي قيمة نموذجية وتم اختبارها بواسطة شخص يبلغ طوله 165 سم في منطقة داخلية مفتوحة. سيكون نطاق الكشف عند تركيب الحائط أطول عند تركيب السقف. يرجى تقليل حساسية الكشف عند تركيب الحائط أو الاتصال بنا لتأكيد إعدادات بيانات المستشعر.
الوظيفة
- وظيفة التشغيل/الإيقاف (يتم ضبط فترة الاستعداد على "0" ثانية)
- وظيفة التعتيم على خطوتين (يتم ضبط فترة الاستعداد على "+∞")
- وظيفة التعتيم على 3 خطوات (يتم ضبط فترة الاستعداد على "10 ثوانٍ/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/30 دقيقة")
- أولوية ضوء النهار (يتم ضبط مستشعر ضوء النهار على "30lux/50lux/100lux" وضبط فترة الاستعداد على "+∞"، ويمكن ضبط معلمات المستشعر الأخرى على الاحتياجات الفعلية)
الأبعاد (مم)
الأسلاك
الهيكل والتركيب
التركيب
ملاحظة: يجب أن يكون هوائي المستشعر فوق صينية LED بمسافة 2 مم على الأقل.
نمط الإشعاع
عند التثبيت على ارتفاع 6 أمتار، لا يمكن للمستشعر الذي تبلغ منطقة الكشف فيه 50% اكتشاف إشارة الحركة.
التهيئة
بعد التشغيل، يقوم المستشعر تلقائيًا بتشغيل الضوء بـ 100% من السطوع. بعد 10 ثوانٍ، يتحول إلى سطوع منخفض. أثناء التهيئة، لا يمكن للمستشعر اكتشاف الحركة.
إعداد المصنع
منطقة الكشف: 100%، وقت الانتظار: 5 ثوانٍ، فترة الاستعداد: 0 ثانية، مستوى التعتيم في وضع الاستعداد: 10%، مستشعر ضوء النهار: تعطيل
إشعار التطبيق
- يجب أن يتم تركيب المستشعر بواسطة كهربائي محترف. يرجى إيقاف تشغيل الطاقة قبل التثبيت أو الأسلاك أو تغيير المعلمات.
- لا يمكن للميكروويف اختراق المعدن. لا تضع المنتج في مصباح معدني مغلق أو مصباح معدني شبه مغلق ولا يُسمح للمعدن أو الزجاج بتغطية المنتج. إذا كان الهوائي يحتاج إلى المرور عبر اللوحة المعدنية، فيرجى التأكد من أن الجزء العلوي من المستشعر قريب من اللوحة المعدنية.
- يجب أن تكون المسافة بين أي مستشعرات حثية أكبر من مترين. حافظ على المستشعر بعيدًا عن المفاتيح وأجهزة التوجيه والأجهزة اللاسلكية الأخرى لتجنب التداخل اللاسلكي، على مسافة تزيد عن 1.5 متر. يجب ألا يواجه سطح هوائي وحدة الميكروويف مباشرةً مدخل التيار المتردد وإخراج التيار المستمر لتجنب إشارات التردد المنخفض أو العالي التي تؤثر على التشغيل العادي لهوائي مستشعر الميكروويف.
- سيتم اعتبار إشارات الاهتزاز على أنها إشارات متحركة لتشغيل المستشعر. تجنب استخدام الأشياء التي تهتز لفترة طويلة حول المستشعر، مثل المعدات المعدنية الكبيرة والأنابيب ومخارج تكييف الهواء وفتحات العادم ومنافذ آلة عادم الدخان والمراوح المهتزة وما إلى ذلك. قد تؤدي الحيوانات الأليفة في منطقة الكشف إلى تشغيل الاستشعار.
- المستشعر للاستخدام الداخلي فقط. سيتأثر التأثير المقاوم للماء للاستخدام في الهواء الطلق. ستتسبب الرياح والأمطار والأشياء المتحركة حولها في حدوث تشغيل خاطئ. عندما يتم تثبيت المستشعر في مصباح معدني أو سطح عاكس معدني أو بيئة ضيقة مغلقة، سينعكس الميكروويف بشكل متكرر ويتسبب في تشغيل خاطئ. يرجى تقليل الحساسية أو الاتصال بالشركة المصنعة للحصول على الدعم الفني.
- هذا المستشعر مناسب للتركيب على السقف. إذا تم تركيبه على الحائط، فستزداد مسافة كشف الميكروويف بشكل كبير، مما قد يؤدي إلى ظاهرة مرور الميكروويف عبر الحائط أو عدم إيقاف تشغيل المصباح. يرجى ضبط الحساسية بنسبة 50%. إذا تعذر استخدام 50%، فيرجى تجنب التثبيت على الحائط أو الاتصال بالشركة المصنعة لتقديم الدعم الفني.
- بسبب التحسين المستمر، يمكن تغيير محتويات هذا الدليل دون إشعار مسبق.
- سائقو PWM مختلفون، سطوع منخفض مختلف. يتم قياس عتبة ضوء النهار في بيئة مشمسة بدون ظل وانعكاس ضوء محيطي. يمكن أن يختلف مستوى اللوكس المحيط في بيئة مختلفة، والطقس، والمناخ، والوقت من اليوم، والموسم.
- تتعلق مسافة الحساسية بسرعة حركة الأشياء، وحجم الأجسام المتحركة، وارتفاع التركيب، وزاوية التركيب، وبيئة العمل، والمواد العاكسة وما إلى ذلك.
- تعتبر منطقة الكشف المحددة قيمة نموذجية تم قياسها بواسطة مختبرين بطول 165 سم في بيئة داخلية مفتوحة.
- يجب استخدام هذا المنتج مع مصدر طاقة تيار مستمر مستقر للجهد الكهربي يكون جهد الإدخال فيه مستقرًا وعامل التموج منخفضًا (عامل التموج أقل من 100 مللي فولت؛ تيار الحمل أكبر من 25 مللي أمبير).
- عند التثبيت في بيئة جديدة، يرجى التثبيت والاختبار على الأقل 5 قطع من المنتج أولاً قبل التثبيت الجماعي.
