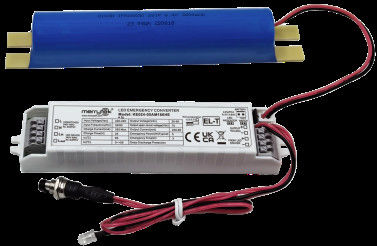

5 سنوات الضمان 4 واط 3 ساعات مدفوع الطوارئ LED مع بطارية LiFePO4 20-60Vdc الخروج للضوء

  • 5 Years Warranty 4W 3-hour LED emergency driver with LiFePO4 battery 20-60Vdc output for LED batten
  • 5 Years Warranty 4W 3-hour LED emergency driver with LiFePO4 battery 20-60Vdc output for LED batten
Place of Origin China
اسم العلامة التجارية Merrytek
إصدار الشهادات CE, UKCA, UN38.3, MSDS
Model Number KE024-04AM180HE
Minimum Order Quantity 100
الأسعار قابل للتفاوض
Packaging Details Packed in bubble bag firstly, and then reinforced with carton for outer packing
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T or Western Union
Supply Ability 10,000pcs per month

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
Rated Input Voltage 220-240Vac 50Hz /60Hz Emergency power 4W(Can be customized)
Emergency Time 180mins (Can be customized) Warranty 5 Years
Load output voltage 20-60Vdc Working temprature 0℃~50℃
IP Rating IP20 Battery type LifePO4 6.4V 3600mAh
اترك رسالة
منتوج وصف

5 سنوات الضمان 4 واط 3 ساعات مدفوع الطوارئ LED مع بطارية LiFePO4 20-60Vdc الخروج للضوء





1وصف

1) مصدر طاقة ثابت إمدادات الطاقة الطارئة LED مع مجموعة واسعة من الجهد الخارجي.

2) تحويل جهاز الإرسال
3) بطارية LifePO4 عالية الأمان، عالية الأداء، طويلة الحياة.
4) مع إدارة البطارية

5) الاختبار اليدوي واختيار الاختبار التلقائي.





2.المعلمات



جزء الشحن KE024 02AM180HE 03AM180HE 04AM180HE 05AM180HE
الجهد المدخل الاسمي 220-240 فاكس 50 هرتز/60 هرتز
التيار الإدخالي المسموح به 0.06A Max @ 230Vac
التيار الداخلي 10A ((عرض = 100us 50% Ipeak))@230Vac ((بدء البرد عند الحمل الكامل))
عامل القوة ≥0.5@230Vac
طاقة الدخول <4W@230Vac
تيار شحن البطارية 250mA 250mA 350mA 350mA
وقت شحن البطارية 24 ساعة على الأكثر
الجزء الطارئ وضع العمل وضع الطوارئ
نوع الحمولة مصباح LED
طاقة الطوارئ 2W 2.5W 4W 5W
وقت الطوارئ ثلاث ساعات
التيار الخارجي للحمل 100-30mA 125-41mA 200-65mA 250-80mA
الجهد الخارجي للحمل 20-60Vdc
بطارية لايف بو4(قدرة البطارية تلبي وقت الطوارئ عند 25 درجة مئوية) 6.4 فولت 1.8Ah 6.4 فولت 1.8Ah 6.4 فولت 3.6Ah 6.4 فولت 3.6Ah
ضمان البطارية الضمان 5 سنوات @5~60°C
المتطلبات الاستثنائية للسائق التيار الكهربائي 8A
التيار المدخل 3A ماكس.
تيار الخروج 2A ماكس.
إشارة LED
(اختبار يدوي)		 شحن الضوء الأخضر
الخطأ الضوء الأخضر مغلق
اختبار وظيفة الطوارئ اختبار يدوي افتراضية
الاختبار التلقائي قابلة للتثبيت
الاختبار التلقائي الخطأ / الاختبار / الحالة السبب حالة مؤشر الشحن
البطارية مشحونة بالكامل وتعمل الاستخدام اليومي القياسي
أخضر جامد
شحن البطارية الشحن الأولي / تعبئة البطارية
يلمع باللون الأخضر 1 ثانية على 1 ثانية
الاختبار التلقائي 3 ساعات (كل 12 شهرا) الاختبار الذاتي الدوري
يلمع باللون الأخضر 3 ثواني على 1 ثانية
الاختبار التلقائي 5 دقائق (كل 30 يومًا) الاختبار الذاتي الدوري
يلمع الأخضر 3 ثواني على 3 ثواني
خطأ اختبار المدة اختبار تلقائي فشل
اللون الأحمر المضيء 0.5 ثانية على 0.5 ثانية
خطأ LED غير مغلق أو تالف / معطل
يلمع الأحمر 2 ثانية على 2 ثانية قبالة
البطارية مقطوعة / معطلة غير مغلق أو تالف / معطل
أحمر جامد
حماية الطوارئ حماية البطارية من الإفراط في شحنها / إفرازها العميق نعم..
الحماية من زيادة الجهد الخارجي نعم..
حماية الإفراط في الإخراج نعم..
حماية الاختصار الخارجي نعم..

التشغيل

البيئة

 درجة حرارة/رطوبة العمل 0 درجة مئوية... +50 درجة مئوية، الرطوبة: 20%-75% ((بدون تجمد)
درجة حرارة التخزين / الرطوبة -5°C-35°C
الحالة الحد الأقصى (Tc) 75 درجة مئوية

السلامة

& EMC



 مقاومة الجهد 3000 فاكس 5mA 60s (مدخل L N خروج SEC + SEC-)
معيار السلامة EN61347-1، 60598-2-22، 61347-2-7، 62034
معيار EMC EN55015، EN61000-3-2، EN61000-3-3
معيار البطارية الأمم المتحدة38.3
متطلبات حماية البيئة متوافقة مع RoHS
الشهادة المواصفات
غيرها مواصفات المدخلات/المخرجات ((المحطة/السلكية) محطة الصحافة، قطر الأسلاك: 0.5 إلى 0.75 ملم مربع
تصنيف IP IP20
نوع الحماية الفئة الثانية
نوع المنشأة المنشأة المدمجة
بعد التثبيت 146*30*22.5ملم
متطلبات التعبئة الصندوق الأبيض + دليل الاستخدام + لوحة نقية + كرتون خارجي ((K=A)
الوزن 75 غرام (السائق)
مدة الحياة 5 سنوات @ Ta

ملاحظات:

يتم اختبار جميع المعلمات على الجهد المدخل 230VAC، درجة حرارة البيئة 25 درجة مئوية، ما لم يتم تحديد خلاف ذلك.

3أبعاد البطارية (وحدة: مليمتر)

5 سنوات الضمان 4 واط 3 ساعات مدفوع الطوارئ LED مع بطارية LiFePO4 20-60Vdc الخروج للضوء 0

الشكل أ.

5 سنوات الضمان 4 واط 3 ساعات مدفوع الطوارئ LED مع بطارية LiFePO4 20-60Vdc الخروج للضوء 1

                                             الشكل ب

5 سنوات الضمان 4 واط 3 ساعات مدفوع الطوارئ LED مع بطارية LiFePO4 20-60Vdc الخروج للضوء 2

الشكل ج

5 سنوات الضمان 4 واط 3 ساعات مدفوع الطوارئ LED مع بطارية LiFePO4 20-60Vdc الخروج للضوء 3

الشكل د



4. مقايض الأبعاد

5 سنوات الضمان 4 واط 3 ساعات مدفوع الطوارئ LED مع بطارية LiFePO4 20-60Vdc الخروج للضوء 4









5مخطط الأسلاك

5 سنوات الضمان 4 واط 3 ساعات مدفوع الطوارئ LED مع بطارية LiFePO4 20-60Vdc الخروج للضوء 5



أو

5 سنوات الضمان 4 واط 3 ساعات مدفوع الطوارئ LED مع بطارية LiFePO4 20-60Vdc الخروج للضوء 6





































6.مفتاح الاختبار اليدوي والاختبار التلقائي

5 سنوات الضمان 4 واط 3 ساعات مدفوع الطوارئ LED مع بطارية LiFePO4 20-60Vdc الخروج للضوء 7

7.إعداد الأسلاك

5 سنوات الضمان 4 واط 3 ساعات مدفوع الطوارئ LED مع بطارية LiFePO4 20-60Vdc الخروج للضوء 8

  • نوع الأسلاك الصلبة أو المتدلية: 0.5 -0.75 مم2
  • للوصول إلى أو إزالة الأسلاك من المحطات ، واستخدام مفك المسامير لدفع الأزرار لأسفل



8.إرشادات الاختبار والتشغيل اليدوية

1) قبل التثبيت، وضع الدبوس قصيرة: اختبار يدوي.

2) قم بتوصيل السلك وفقًا لرسم السلك.

3) L، N تشغيل الطاقة على، التبديل على S1. ثم يشغل مصباح الحمل، سيصبح ضوء مؤشر سائق الطوارئ الأخضر، وسوف تكون مصدر الطاقة الطارئ شحن بشكل طبيعي. اغلق التبديل S1،ومصباح الحمل يغلق.

4) محاكاة الطوارئ: إشعال، مصباح الحمل يشتغل، اضغط على المفتاح ((اختبار التبديل) ، ثم التبديل إلى وضع الطوارئ، سيطفئ ضوء مؤشر سائق الطوارئ.أطلق المفتاح ((مفتاح الاختبار)، ثم يتم تشغيل المصباح بواسطة سائق LED ، سيتم تشغيل ضوء المؤشر.



9.الاختبار التلقائي& تعليمات التشغيل

1) قبل التثبيت ، ضع الدبوس مفتوحًا للاختبار التلقائي.

2) قم بتوصيل السلك وفقًا لرسم السلك.

3) L، N الطاقة على، بدء الساعة، واختبار ذاتي الدوري. لاستبدال البطارية، وإيقاف إمدادات الطاقة، إعادة التوقيت.



10.إشعار تطبيق البطارية

1) يجب إعادة شحن البطارية وتفريغها كل نصف عام في ظروف الاستخدام العادية.

2) لا تربط الدوائر عندما لا تستخدم البطارية لمنع إفراز البطارية بسبب الاستهلاك الذاتي للوحة الدوائر.

3) يرجى إبقاء البطارية بعيدة عن مصدر الحرارة عند تثبيتها واستخدامها ، ولا يسمح لها باستخدامها إلا في نطاق درجة حرارة عمل معينة.

4) يجب تخزين البطارية في بيئة باردة وجافة.

5) بعد فترة طويلة من التخزين ، يتم تدوير البطارية كل 12 شهرًا حسب الحاجة.

6) طاقة التيار المتردد مغلقة، وتستمر الساعة لمدة 7 أيام. تشغيل و إعادة التوقيت. لاستبدال البطارية، اغلق مصدر الطاقة، إعادة التوقيت.
