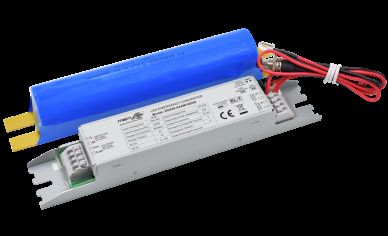

حزم طوارئ 3 واط قياسية واختبار ذاتي بمدة 3 ساعات ومخرج 80-200 فولت تيار مستمر

  • 3W Standard and Self Test emergency packs with 3 hours duration time and 80-200Vdc output
مكان المنشأ الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE, UKCA, UN38.3,MSDS
رقم الموديل KE028-03AM180HE
الحد الأدنى لكمية 100
الأسعار قابل للتفاوض
تفاصيل التغليف معبأة في كيس فقاعي أولاً ، ثم يتم تقويتها بالكرتون للتغليف الخارجي
وقت التسليم 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي الدفع الخاص بك. 2 ، الجزء الأكبر: 3-4 أسابيع بعد است
شروط الدفع T/T أو Western Union
القدرة على العرض 10000 قطعة شهرياً
تفاصيل المنتج
تصنيف جهد الإدخال 220-240 فولت تيار متردد، 50 هرتز / 60 هرتز قوة الطوارئ 3 واط (يمكن تخصيصها)
وقت الطوارئ 180 دقيقة (يمكن تخصيصها) ضمان 5 سنوات (البطارية متضمنة)
الجهد الخارجي للحمل 80-200 فولت تيار مستمر درجة حرارة العمل 0 درجة مئوية ~ 50 درجة مئوية
تصنيف IP IP20 نوع البطارية لايف بي او 4 6.4 فولت 1800 مللي أمبير
إبراز

3W LED محرك الطوارئ,حزمة طوارئ اختبار الذات,مشغل طوارئ 80-200 فولت تيار مستمر

,

self test emergency pack

,

80-200Vdc emergency driver
اترك رسالة
منتوج وصف
حزم طوارئ قياسية واختبار ذاتي بقوة 3 واط مع وقت تشغيل 3 ساعات ومخرج 80-200 فولت تيار مستمر
نظرة عامة على المنتج

مزود طاقة طوارئ LED بإخراج طاقة ثابت مع نطاق جهد خرج واسع، يتميز بتبديل مرحل الإدخال وتقنية بطارية LiFePO4 عالية الأداء.

  • تبديل مرحل الإدخال
  • بطارية LiFePO4 عالية الأمان وعالية الأداء وطويلة العمر
  • نظام إدارة بطارية متكامل
  • اختيار الفحص اليدوي والاختبار الذاتي
المعلمات الفنية
مواصفات جزء الشحن
المعلمة KE028 02AM180HE 03AM180HE 04AM180HE 05AM180HE
جهد الإدخال المقنن 220-240 فولت تيار متردد 50 هرتز/60 هرتز
تيار الإدخال المقنن 0.06 أمبير كحد أقصى. @230 فولت تيار متردد
تيار اندفاع الإدخال 10 أمبير (عرض الوقت = 100 ميكرو ثانية 50% ذروة التيار) @230 فولت تيار متردد (بدء بارد عند الحمل الكامل)
عامل القدرة ≥0.5@230 فولت تيار متردد
طاقة الإدخال <4 واط@230 فولت تيار متردد
تيار شحن البطارية 200 مللي أمبير 200 مللي أمبير 350 مللي أمبير 350 مللي أمبير
وقت شحن البطارية 24 ساعة كحد أقصى.
مواصفات جزء الطوارئ
المعلمة المواصفات
وضع التشغيل وضع الطوارئ
نوع الحمل LED
طاقة الطوارئ 2 واط | 2.5 واط | 4 واط | 5 واط
وقت الطوارئ 3 ساعات
تيار خرج الحمل 25-10 مللي أمبير | 31-12 مللي أمبير | 50-20 مللي أمبير | 57-23 مللي أمبير
جهد خرج الحمل 80-200 فولت تيار مستمر
مواصفات البطارية
المعلمة المواصفات
LiFePO4 (سعة البطارية تلبي وقت الطوارئ عند 25 درجة مئوية) 6.4 فولت 1.8 أمبير ساعة | 6.4 فولت 1.8 أمبير ساعة | 6.4 فولت 3.6 أمبير ساعة | 6.4 فولت 3.6 أمبير ساعة
ضمان البطارية ضمان 5 سنوات @5~60 درجة مئوية
متطلبات مشغل استثنائي
المعلمة المواصفات
تيار الاندفاع 8 أمبير
تيار الإدخال 3 أمبير كحد أقصى.
تيار الخرج 2 أمبير كحد أقصى.
مؤشر LED (اختبار يدوي)
الحالة المؤشر
شحن ضوء أخضر
خطأ ضوء أخضر مطفأ
اختبار وظيفة الطوارئ
نوع الاختبار الإعداد
اختبار يدوي افتراضي
اختبار تلقائي قابل للضبط
مؤشرات الاختبار التلقائي
خطأ/اختبار/الحالة السبب حالة مؤشر الشحن
البطارية مشحونة بالكامل وجاهزة للعمل استخدام يومي قياسي أخضر ثابت
شحن البطارية شحن أولي/تعبئة البطارية أخضر وامض ثانية واحدة تشغيل ثانية واحدة إيقاف
اختبار تلقائي 3 ساعات (كل 12 شهرًا) اختبار ذاتي دوري أخضر وامض 3 ثوانٍ تشغيل ثانية واحدة إيقاف
اختبار تلقائي 5 دقائق (كل 30 يومًا) اختبار ذاتي دوري أخضر وامض 3 ثوانٍ تشغيل 3 ثوانٍ إيقاف
خطأ في اختبار المدة فشل الاختبار التلقائي أحمر وامض 0.5 ثانية تشغيل 0.5 ثانية إيقاف
خطأ في LED غير موصل أو تالف/معيب أحمر وامض ثانيتان تشغيل - ثانيتان إيقاف
البطارية مفصولة/معيبة غير موصل أو تالف/معيب أحمر ثابت
ميزات حماية الطوارئ
نوع الحماية متاح
حماية البطارية من الشحن الزائد/التفريغ العميق نعم
حماية جهد الخرج الزائد نعم
حماية الحمل الزائد للخرج نعم
حماية قصر الدائرة للخرج نعم
بيئة التشغيل
المعلمة المواصفات
درجة حرارة/رطوبة التشغيل 0 درجة مئوية ... +50 درجة مئوية، الرطوبة: 20%-75% (بدون تكثف)
درجة حرارة/رطوبة التخزين -5 درجة مئوية - 35 درجة مئوية
أقصى درجة حرارة للعلبة (Tc) 75 درجة مئوية
امتثال السلامة والكهرومغناطيسية
المعيار/المعلمة المواصفات
جهد التحمل 3000 فولت تيار متردد 5 مللي أمبير 60 ثانية (الإدخال "L N" - الخرج "SEC+ SEC-")
معيار السلامة EN61347-1، 60598-2-22، 61347-2-7، 62034
معيار الكهرومغناطيسية EN55015، EN61000-3-2، EN61000-3-3
معيار البطارية UN38.3
متطلبات الحماية البيئية متوافق مع RoHS
الشهادات CE
المواصفات المادية
المعلمة المواصفات
مواصفات الإدخال/الإخراج (طرفية/أسلاك) طرفية ضغط، قطر السلك: 0.5-0.75 مم²
تصنيف IP IP20
نوع الحماية الفئة 2
نوع التركيب تركيب مدمج
بعد التركيب 146 × 30 × 22.5 مم
متطلبات التعبئة صندوق أبيض + دليل تعليمات + فاصل + كرتون خارجي (K=A)
الوزن 75 جرام (مشغل)
عمر الخدمة 5 سنوات @Ta
الأبعاد

مخطط أبعاد مجموعة تحويل LED (الوحدة: مم)

حزم طوارئ 3 واط قياسية واختبار ذاتي بمدة 3 ساعات ومخرج 80-200 فولت تيار مستمر 0

مخططات أبعاد البطارية (الوحدة: مم)

حزم طوارئ 3 واط قياسية واختبار ذاتي بمدة 3 ساعات ومخرج 80-200 فولت تيار مستمر 1
الشكل أ
حزم طوارئ 3 واط قياسية واختبار ذاتي بمدة 3 ساعات ومخرج 80-200 فولت تيار مستمر 2
الشكل ب
حزم طوارئ 3 واط قياسية واختبار ذاتي بمدة 3 ساعات ومخرج 80-200 فولت تيار مستمر 3
الشكل ج
حزم طوارئ 3 واط قياسية واختبار ذاتي بمدة 3 ساعات ومخرج 80-200 فولت تيار مستمر 4
الشكل د
مخططات الأسلاك

مخطط أسلاك مجموعة تحويل LED الخيار 1

حزم طوارئ 3 واط قياسية واختبار ذاتي بمدة 3 ساعات ومخرج 80-200 فولت تيار مستمر 5

أو

مخطط أسلاك مجموعة تحويل LED الخيار 2

حزم طوارئ 3 واط قياسية واختبار ذاتي بمدة 3 ساعات ومخرج 80-200 فولت تيار مستمر 6
تبديل الاختبار اليدوي والتلقائي
حزم طوارئ 3 واط قياسية واختبار ذاتي بمدة 3 ساعات ومخرج 80-200 فولت تيار مستمر 7
تحضير الأسلاك
حزم طوارئ 3 واط قياسية واختبار ذاتي بمدة 3 ساعات ومخرج 80-200 فولت تيار مستمر 8
  • نوع السلك الصلب أو المجعد: 0.5 - 0.75 مم²
  • للوصول إلى الأسلاك أو إزالتها من الأطراف، استخدم مفك براغي لدفع الأزرار لأسفل
تعليمات الاختبار والتشغيل اليدوي
  1. قبل التركيب، اضبط دبوس التوصيل: اختبار يدوي.
  2. قم بتوصيل السلك وفقًا لمخطط الأسلاك.
  3. تشغيل الطاقة L، N، قم بتشغيل المفتاح S1. ثم يضيء مصباح الحمل، ويضيء مؤشر مشغل الطوارئ باللون الأخضر، ويتم شحن مزود طاقة الطوارئ بشكل طبيعي. قم بإيقاف تشغيل المفتاح S1، وينطفئ مصباح الحمل.
  4. محاكاة الطوارئ: قم بالتشغيل، يضيء مصباح الحمل، اضغط على المفتاح (مفتاح الاختبار)، ثم قم بالتبديل إلى وضع الطوارئ، وسيتم إطفاء ضوء مؤشر مشغل الطوارئ. حرر المفتاح (مفتاح الاختبار)، ثم يتم تشغيل المصباح بواسطة مشغل LED، وسيضيء ضوء المؤشر.
تعليمات الاختبار والتشغيل التلقائي
  1. قبل التركيب، اضبط دبوس الفتح: اختبار تلقائي.
  2. قم بتوصيل السلك وفقًا لمخطط الأسلاك. قم بإزالة مفتاح الاختبار من مشغل LED للطوارئ.
  3. تشغيل الطاقة L، N، ابدأ الساعة، واختبار ذاتي دوري. لاستبدال البطارية، قم بإيقاف تشغيل مزود الطاقة، وأعد ضبط الوقت.
إشعار تطبيق البطارية
  • يجب إعادة شحن البطارية وتفريغها كل ستة أشهر في ظروف الاستخدام العادية.
  • لا تقم بتوصيلها بالدائرة عندما لا تكون البطارية قيد الاستخدام لمنع التفريغ الزائد للبطارية بسبب الاستهلاك الذاتي للوحة الدائرة.
  • يرجى إبقاء البطارية بعيدًا عن مصدر الحرارة عند تركيبها واستخدامها، والسماح فقط باستخدامها في نطاق درجة حرارة عمل معينة.
  • يجب تخزين البطارية في بيئة باردة وجافة.
  • بعد التخزين طويل الأمد، يتم تدوير البطارية كل 12 شهرًا حسب الحاجة.
  • يتم إيقاف تشغيل طاقة التيار المتردد، وتستمر الساعة لمدة 7 أيام. قم بتشغيل الطاقة وأعد ضبط الوقت. لاستبدال البطارية، قم بإيقاف تشغيل مزود الطاقة، وأعد ضبط الوقت.
ملاحظة: يتم اختبار جميع المعلمات عند جهد الإدخال 230 فولت تيار متردد، ودرجة حرارة البيئة 25 درجة مئوية، ما لم يُذكر خلاف ذلك.
