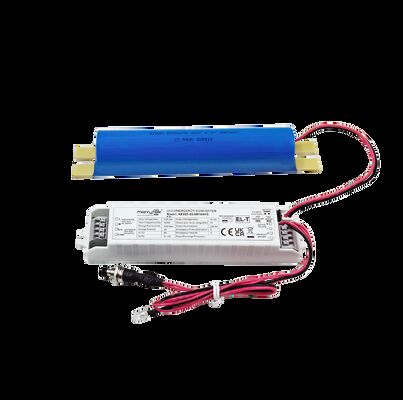

5W 3 ساعة مدة 20-60Vdc حزمة الطوارئ غير الصيانة مع الاختبار الذاتي والاختبار اليدوي قابل للتبديل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE, UKCA, UN38.3, MSDS |
| رقم الموديل | KE023-05AM180HE |
| الحد الأدنى لكمية | 100 |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | معبأة في كيس فقاعي أولاً ، ثم يتم تقويتها بالكرتون للتغليف الخارجي |
| وقت التسليم | 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي الدفع الخاص بك. 2 ، الجزء الأكبر: 3-4 أسابيع بعد است |
| شروط الدفع | T/T أو Western Union |
| القدرة على العرض | 10000 قطعة شهرياً |
تفاصيل المنتج
| تصنيف جهد الإدخال | 220-240 فولت تيار متردد، 50 هرتز / 60 هرتز | قوة الطوارئ | 5 واط |
|---|---|---|---|
| وقت الطوارئ | 3 ساعات | ضمان | 5 سنوات (البطارية متضمنة) |
| الجهد الخارجي للحمل | 20-60Vdc | درجة حرارة العمل | 0 ℃ ~ 50 ℃ |
| تصنيف الملكية الفكرية | IP20 | نوع البطارية | LIFEPO4 6.4V 3600MAH |
| إبراز | سائق الطوارئ 5W LED,حزمة الطوارئ 20-60Vdc,الاختبار الذاتي لسائق الطوارئ,20-60Vdc emergency pack,self test emergency driver |
||
منتوج وصف
عبوة طوارئ غير مُصانة بجهد 20-60 فولت تيار مستمر لمدة 3 ساعات مع مفتاح اختبار ذاتي واختبار يدوي قابل للتبديل
نظرة عامة على المنتج
مزود طاقة طوارئ LED ذو خرج طاقة ثابت مع نطاق جهد خرج واسع، يتميز بتبديل ترحيل الإدخال ووظائف حماية شاملة.
الميزات الرئيسية
- خرج طاقة ثابت مع نطاق جهد واسع (20-60VDC)
- تقنية تبديل ترحيل الإدخال
- وظائف حماية متعددة: حماية من الشحن الزائد للبطارية، والتفريغ الزائد، وحماية من قصر الدائرة الكهربائية في الخرج
- التبديل بين أوضاع الاختبار الذاتي والاختبار اليدوي
المواصفات الفنية
معلمات الشحن
| المعلمة | KE023-05AM180HE |
|---|---|
| جهد الإدخال المقنن | 220-240 فولت تيار متردد 50 هرتز / 60 هرتز |
| تيار الإدخال المقنن | 0.06 أمبير كحد أقصى. @230 فولت تيار متردد |
| تيار الاندفاع في الإدخال | 10 أمبير (twidth=100uS 50% Ipeak )@230 فولت تيار متردد (بدء التشغيل البارد عند الحمل الكامل) |
| معامل القدرة | ≥0.5@230 فولت تيار متردد |
| طاقة الإدخال | <4 واط |
| تيار شحن البطارية (كحد أقصى) | 350 مللي أمبير |
| وقت شحن البطارية | 24 ساعة كحد أقصى. |
معلمات الطوارئ
| المعلمة | المواصفات |
|---|---|
| وضع التشغيل | وضع الطوارئ |
| نوع الحمل | LED |
| طاقة الطوارئ | 5 واط |
| وقت الطوارئ | 3 ساعات |
| تيار خرج الحمل | 250-80 مللي أمبير |
| جهد خرج الحمل | 20-60VDC |
مواصفات البطارية
| بطارية ليثيوم أيون | 6.4 فولت 3600 مللي أمبير في الساعة (السعة تلبي وقت الطوارئ عند 25 درجة مئوية) |
|---|---|
| ضمان البطارية | 5 سنوات |
متطلبات السائق
| تيار الاندفاع | 8 أمبير |
|---|---|
| تيار الإدخال | 3 أمبير كحد أقصى. |
| تيار الخرج | 2 أمبير |
حالة مؤشر LED
| الحالة | السبب | مؤشر الشحن |
|---|---|---|
| البطارية مشحونة بالكامل وتشغيلية | الاستخدام اليومي القياسي | أخضر ثابت |
| شحن البطارية | الشحن الأولي / شحن البطارية | أخضر وامض 1 ثانية تشغيل 1 ثانية إيقاف |
| الاختبار التلقائي 3 ساعات (كل 12 شهرًا) | اختبار ذاتي دوري | أخضر وامض 3 ثوانٍ تشغيل 1 ثانية إيقاف |
| الاختبار التلقائي 5 دقائق (كل 30 يومًا) | اختبار ذاتي دوري | أخضر وامض 3 ثوانٍ تشغيل 3 ثوانٍ إيقاف |
| خطأ في اختبار المدة | فشل في الاختبار السنوي لمدة 3 ساعات | أحمر وامض 0.5 ثانية تشغيل 0.5 ثانية إيقاف |
| خطأ في LED | غير موصول أو تالف / معيب | أحمر وامض 2 ثانية تشغيل - 2 ثانية إيقاف |
| البطارية مفصولة / معيبة | غير موصول أو تالف / معيب | أحمر ثابت |
ميزات الحماية
- حماية من الشحن الزائد / التفريغ العميق للبطارية: نعم
- حماية من الجهد الزائد في الخرج: نعم
- حماية من الحمل الزائد في الخرج: نعم
- حماية من قصر الدائرة الكهربائية في الخرج: نعم
بيئة التشغيل
| درجة حرارة التشغيل / الرطوبة | 0 درجة مئوية ... +50 درجة مئوية الرطوبة؛ 20٪ -75٪ (بدون تكثف) |
| درجة حرارة التخزين / الرطوبة | -5 درجة مئوية -35 درجة مئوية |
| درجة حرارة الغلاف القصوى (Tc) | 75 درجة مئوية |
السلامة والامتثال لمعايير EMC
| جهد التحمل | 3000 فولت تيار متردد 5 مللي أمبير 60 ثانية (الإدخال "L N" - الخرج "SEC+ SEC-") |
| معيار السلامة | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| معيار EMC | EN55015, EN61000-3-2, EN61000-3-3 |
| معيار البطارية | UN38.3 |
| الحماية البيئية | متوافق مع RoHS |
| الشهادة | CE |
المواصفات المادية
| مواصفات طرف الإدخال / الإخراج | طرف الضغط، قطر السلك: 0.5-0.75 مم² |
| تصنيف IP | IP20 |
| نوع الحماية | الفئة 2 |
| نوع التركيب | تركيب مدمج |
| أبعاد التركيب | 146 × 30 × 22.5 مم |
| الوزن: مزود طاقة الطوارئ | 80 ± 5 جرام |
| العمر الافتراضي | 5 سنوات @Ta |
يتم اختبار جميع المعلمات عند جهد إدخال 230 فولت تيار متردد، ودرجة حرارة بيئة 25 درجة مئوية، ما لم يُذكر خلاف ذلك.

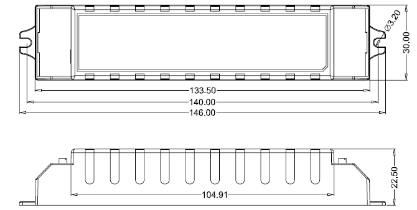

أبعاد المنتج
أبعاد البطارية
الشكل أ
الشكل ب
الشكل ج
الشكل د
مخططات الأسلاك
الشكل أ
أسلاك بديلة
الشكل ب
الشكل ج
الشكل د
اختيار وضع الاختبار
تحضير الأسلاك
- نوع السلك الصلب أو المجعد: 0.5 - 0.75 مم²
- للوصول إلى الأسلاك أو إزالتها من الأطراف، استخدم مفك براغي لدفع الأزرار لأسفل
تعليمات التشغيل اليدوي للاختبار
- قبل التثبيت، اضبط دبوس قصير: اختبار يدوي
- قم بتوصيل السلك وفقًا لمخطط الأسلاك
- L, N قيد التشغيل، قم بتشغيل S1. ثم يضيء مصباح الحمل، ويتحول ضوء مؤشر مشغل الطوارئ إلى اللون الأخضر، وسيتم شحن مزود طاقة الطوارئ بشكل طبيعي. قم بإيقاف تشغيل المفتاح S1، وينطفئ مصباح الحمل
- محاكاة الطوارئ: قم بالتشغيل، يضيء مصباح الحمل، اضغط على المفتاح (مفتاح الاختبار)، ثم قم بالتبديل إلى وضع الطوارئ، سينطفئ ضوء مؤشر مشغل الطوارئ. حرر المفتاح (مفتاح الاختبار)، ثم يتم تشغيل المصباح بواسطة مشغل LED، وسيضيء ضوء المؤشر
تعليمات التشغيل التلقائي للاختبار
- قبل التثبيت، اضبط دبوس مفتوح: اختبار تلقائي
- قم بتوصيل السلك وفقًا لمخطط الأسلاك
- L, N قيد التشغيل، ابدأ الساعة، والاختبار الذاتي الدوري. لاستبدال البطارية، قم بإيقاف تشغيل مصدر الطاقة، وأعد ضبط الوقت
إشعار تطبيق البطارية
- يجب إعادة شحن البطارية وتفريغها كل ستة أشهر في ظروف الاستخدام العادية
- لا تقم بالتوصيل بالدائرة عندما لا يتم استخدام البطارية، لمنع التفريغ الزائد للبطارية بسبب الاستهلاك الذاتي للوحة الدائرة
- يرجى إبقاء البطارية بعيدًا عن مصدر الحرارة عند التثبيت والاستخدام، والسماح بها فقط في نطاق درجة حرارة تشغيل معين
- يجب تخزين البطارية في بيئة باردة وجافة
- بعد فترة طويلة من التخزين، يتم تدوير البطارية كل 12 شهرًا حسب الحاجة
- انقطاع التيار الكهربائي، وتستمر الساعة لمدة 7 أيام. قم بتشغيل الطاقة وأعد ضبط الوقت. لاستبدال البطارية، قم بإيقاف تشغيل مصدر الطاقة، وأعد ضبط الوقت
