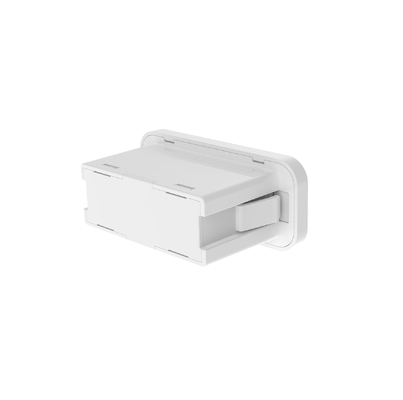

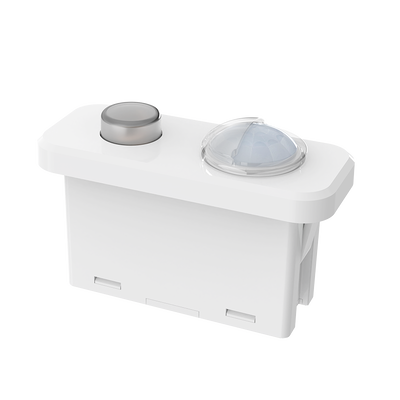

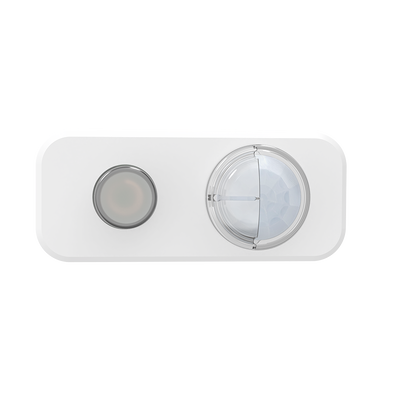

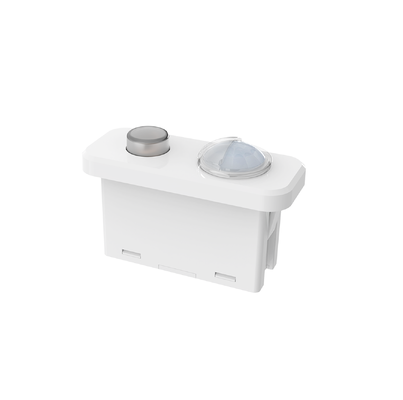

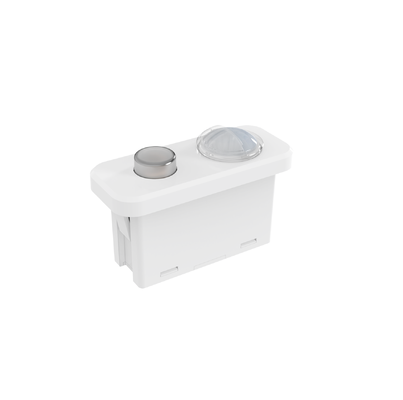

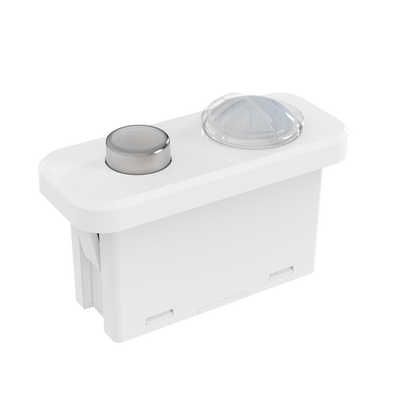

مستشعر PIR شبكة بلوتوث كاسامبي دالي، واجهة Zhaga Book20، مناسب للاستخدام المكتبي MDA182D IR B1
| مكان المنشأ | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE |
| رقم الموديل | MDA182D IR B1 |
| الحد الأدنى لكمية | 100 |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | اللوح + الكرتون (K=A) |
| وقت التسليم | 1، العينة والطلب الصغير: في غضون 5 أيام عمل بعد استلام الدفع الخاص بك ((عندما في المخزون). 2، الطلب |
| شروط الدفع | تي/تي |
| القدرة على العرض | 10000 / شهريا |
تفاصيل المنتج
| الجهد المقنن | 12 ± 1VDC | التشغيل الحالي | 35 ± 5MA |
|---|---|---|---|
| تموج الجهد | <100mvp-p | إشارة الإخراج | تعتيم دالي |
| وضع الكشف | كشف PIR | ارتفاع التثبيت | نموذجي 3 م (4 م كحد أقصى) |
| تصنيف IP | IP20 | حياة | 5 سنوات ضمان @att (داخلي) |
| إبراز | جهاز استشعار الحركة Casambi Dali Bluetooth,مستشعر Zhaga Book20 PIR,كاشف الحركة اللاسلكي للمكتب |
||
منتوج وصف
مستشعر PIR لشبكة بلوتوث Casambi Dali
واجهة Zhaga Book20، مستشعر حركة PIR قابل للتعتيم معتمد من Dali2 و D4i مع اتصال بلوتوث
نظرة عامة على المنتج
مستشعر حركة PIR احترافي مع إمكانيات حصاد ضوء النهار، مصمم لبيئات المكاتب الحديثة مع تكامل شبكة بلوتوث Casambi.
الميزات الرئيسية
- واجهة Zhaga Book20 القياسية الدولية لسهولة التركيب
- أقصى ارتفاع للتركيب 4 أمتار
- ضمان 5 سنوات لأداء موثوق
- مثالي للمكاتب المفتوحة ومساحات المكاتب الفردية
- كشف حركة PIR مع وظيفة مستشعر ضوء النهار
- وحدة بلوتوث Casambi مدمجة مع تحكم عبر التطبيق
- إخراج إشارات تعتيم DALI للتحكم الذكي في الإضاءة
المواصفات الفنية
| معلمات الإدخال | |
|---|---|
| الجهد المقنن | 12±1VDC |
| تيار التشغيل | 35±5mA |
| جهد التموج | <100mVp-p |
| معلمات الإخراج | |
| إشارة الإخراج | تعتيم DALI |
| معلمات المستشعر | |
| وضع الكشف | كشف PIR |
| منطقة الكشف | قابل للتكوين عبر تطبيق Casambi |
| وقت الاحتفاظ | قابل للتكوين عبر تطبيق Casambi |
| مستشعر ضوء النهار | قابل للتكوين عبر تطبيق Casambi |
| أولوية ضوء النهار | قابل للتكوين عبر تطبيق Casambi |
| مستوى التعتيم | قابل للتكوين عبر تطبيق Casambi |
| نطاق الكشف | تركيب السقف بارتفاع 3 أمتار: نصف القطر ≥2.5 متر |
| ارتفاع التركيب | عادة 3 أمتار (4 أمتار كحد أقصى) |
| المعلمات اللاسلكية | |
| وحدة BLE | بلوتوث Casambi |
| تردد العمل | 2.402-2.480 جيجاهرتز |
| طاقة الإرسال | +7dBm (كحد أقصى) |
| مسافة الإرسال | نقطة إلى نقطة 25 متر كحد أقصى |
| المواصفات البيئية | |
| درجة حرارة العمل | -20 درجة مئوية إلى +55 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +80 درجة مئوية، الرطوبة ≤85% (بدون تكثيف) |
| الشهادات والمعايير | |
| الشهادات | معتمد من CE، RoHS 2.0، REACH |
| تصنيف IP | IP20 |
| المواصفات المادية | |
| الأسلاك | طرف PH2.0 بـ 2 سن |
| التركيب | معيار Zhaga Book20 |
| الوزن الصافي | 15.8±3 جرام |
| عمر الخدمة | ضمان 5 سنوات (للاستخدام الداخلي) |
قدرات الوظائف
| الوظيفة | التكوين |
|---|---|
| وظيفة التشغيل/الإيقاف | إعداد تطبيق Casambi |
| وظيفة التعتيم بخطوتين | إعداد تطبيق Casambi |
| وظيفة التعتيم بثلاث خطوات | إعداد تطبيق Casambi |
| حصاد ضوء النهار | إعداد تطبيق Casambi |
| أولوية ضوء النهار | إعداد تطبيق Casambi |
| وظيفة الشبكة | إعداد تطبيق Casambi |
أبعاد المنتج والتركيب
رسوم بيانية للأبعاد ومواصفات الفتحات:
رسم بياني وظيفي:
رسم بياني للأسلاك:
تعليمات التركيب:
الإعداد الأولي والإعدادات الافتراضية
بعد تشغيل الطاقة، يحتاج المستشعر إلى وقت إحماء لمدة 45-60 ثانية قبل بدء التشغيل.
التكوين الافتراضي: الحساسية: 100%، وقت الاحتفاظ: 5 ثوانٍ، مستشعر ضوء النهار: معطل، فترة الانتظار: 0 ثانية، مستوى التعتيم في وضع الاستعداد: 10%
إرشادات التطبيق
ملاحظات هامة للتركيب:
- يتطلب تركيب كهربائي محترف - قم بإيقاف تشغيل الطاقة قبل التركيب
- لا يمكن لمستشعرات PIR اختراق المواد - تأكد من وجود خط رؤية واضح لمنطقة الكشف
- انخفاض حساسية الكشف في الظروف الباردة مع الملابس السميكة
- تجنب توجيه المستشعر نحو مصادر الحرارة (مكيفات الهواء، السخانات)
- للاستخدام الداخلي فقط - ضوء الشمس الخارجي يؤثر على دقة الكشف
- اختبر بـ 5 وحدات كحد أدنى قبل التركيب الجماعي في بيئات جديدة
- يتطلب مصدر طاقة تيار مستمر مستقر مع عامل تموج منخفض (<100mV)
اعتبارات أداء الكشف:
- يختلف مسافة الكشف باختلاف الارتفاع وموضع التركيب ودرجة حرارة البيئة
- انخفاض الحساسية عندما تقترب درجة حرارة المحيط من درجة حرارة جسم الإنسان (36 درجة مئوية - 37 درجة مئوية)
- قد يحدث تشغيل خاطئ عندما تتجاوز درجة حرارة المحيط/صينية LED 55 درجة مئوية
- تختلف قياسات عتبة ضوء النهار باختلاف البيئة والطقس والوقت من اليوم
سيناريوهات التشغيل الخاطئ المحتملة:
- حيوانات صغيرة تدخل نطاق الكشف
- التعرض المباشر لأشعة الأشعة تحت الحمراء البعيدة من ضوء الشمس أو المصابيح الأمامية أو المصابيح المتوهجة
- تغيرات سريعة في درجة الحرارة من أنظمة التدفئة والتهوية وتكييف الهواء أو أجهزة الترطيب
سيناريوهات عدم التشغيل المحتملة:
- عوائق مثل الزجاج أو الأكريليك التي تسد انتقال الأشعة تحت الحمراء
- حركة طفيفة أو حركة عالية السرعة جدًا لمصادر الحرارة
ملاحظة: المواصفات الفنية للمنتج قابلة للتغيير بسبب التحسين المستمر. قد يختلف أداء التعتيم مع برامج تشغيل DALI2 المختلفة.
