[ميزات المنتج]

• جنبا إلى جنب مع تكنولوجيا الترددات اللاسلكية 868 ميجا هرتز، تحقيق وظيفة الشبكات الجماعية اللاسلكية!
• اعتماد تقنية التردد الضيق لحل تداخل القناة المشتركة
• يحتوي المنتج على 32 قناة تردد مختلفة، قابلة للتطبيق لمزيد من التطبيقات
• مع رمز العنوان الثابت، يكون نقل الترددات اللاسلكية مستقرًا عند التركيب بحد أقصى 8 أمتار
• مسافة نقل RF طويلة تصل إلى 30 مترًا في الأماكن المغلقة
• ضمان 5 سنوات

[معلومات المنتج]

• البعد (الوحدات: مم)

• وظيفة

• وصف الوظيفة

1. تشغيل/إيقاف التشغيل (فترة الاستعداد عند "0s")،يرجى ضبط بيانات الاستشعار الأخرى وفقًا للعملية التطبيقات.

2. تعتيم بخطوتين (فترة الاستعداد عند "+∞")، يرجى ضبط بيانات المستشعر الأخرى وفقًا للتطبيقات العملية.

3.تعتيم ثلاثي الخطوات (فترة الاستعداد عند "5s/5min/10min/30min/60min")،يرجى ضبط بيانات الاستشعار الأخرى وفقًا للعملية التطبيقات.

• الأسلاك

[نمط الإشعاع]

1.تركيب السقف

2. التركيب على الحائط

[تراجع إعدادات التبديل]

منطقة الكشف:

عقد الوقت:

فترة الاستعداد:

مستشعر ضوء النهار:

* عند الضبط على وضع "التعطيل"، سيتم تشغيل المصباح عندما يكتشف الحركة بغض النظر عن مستوى الإضاءة المحيطة

الاستعداد مستوى DIM:

سطوع الترددات اللاسلكية:

وضع:

* عند ضبط الترددات اللاسلكيةللإغلاق، الآن يمكن للمستشعر فقط استقبال الإشارة، ولا يمكنه إرسال الإشارة، ولكن لا يزال لديه وظيفة الاستشعار.

[الشبكات اللاسلكية RF]

1) إذاعة:

جميع أجهزة الاستشعار تعيين نفس القناة.

انظر الصورة أدناه، هناك عدة مخارج/مداخل للممر، يتم تشغيل أي مستشعر رئيسي، وستضيء جميع المصابيح الموجودة في الممر.

إعدادات :

2.) البث + التنقل:

بمجرد اكتشاف أي حركة رئيسية، سيتم نقل إشارة الحركة إلى أجهزة استشعار مجمعة أخرى من خلال جهاز إرسال واستقبال الترددات اللاسلكية، انظر الصورة أدناه، عندما يسير الشخص إلى أحد الطوابق، سيتم تشغيل المصابيح الموجودة في الطوابق المجاورة عند مستوى إضاءة منخفض محدد مسبقًا بشكل متزامن.

إعدادات:

المجموعة 1: الوحدة B TXD، إرسال الإشارة إلى الوحدة A RXD والوحدة C RXD ونفسها

المجموعة 2: الوحدة C TXD، إرسال الإشارة إلى الوحدة B RXD والوحدة D RXD ونفسها

AO-A1-A2-A3-A4-A5-A6-A7-A8-A9-AA-AB-AC-AD-AE-AF

أنا أنا

BF-BE-BD-BC-BB-BA-B9-B8-B7-B6-B5-B4-B3-B2-B1-B0

تجميع الترددات اللاسلكية (ما يصل إلى 32 مجموعة مختلفة ممكنة)

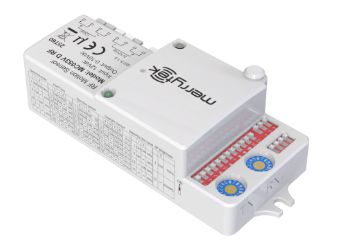

يحتوي MC053V D RF على قناة TX واحدة وقناة RX. يتم استخدام قناة TX لنقل إشارة RF ويتم استخدام قناة RX لاستقبال إشارة RF. استخدم مفكًا صغيرًا لتدوير المفاتيح وإبقائها موجهة إلى نفس القناة، وسيتم إنشاء المجموعات تلقائيًا

[التهيئة]

سيعمل الضوء على سطوع 100% في مستشعر التنشيط الأولي، وسيطفئ بعد 10 ثوانٍ. أثناء التهيئة، لن يتم اكتشاف أي إشارة استشعار حركة خارجية.

[الإعدادات الافتراضية]

منطقة الكشف: 100%، وقت الانتظار: 5S،فترة الاستعداد: 0 ثانية،مستشعر ضوء النهار: تعطيل، مستوى DIM في وضع الاستعداد: 10%، سطوع التردد اللاسلكي: 10%-50%، التردد اللاسلكي: مفتوح، الوضع: بث، TX:A، RX:A

[ملحوظة]

1)يجب تركيب المستشعر بواسطة كهربائي محترف، يرجى قطع الطاقة قبل التثبيت والأسلاك وتغيير الإعدادات وما إلى ذلك.

2)يتمتع المنتج بقدرة جيدة على اختراق البلاستيك والخشب وما إلى ذلك، ولكن لا ينبغي تركيب الملحقات المعدنية أو الأغلفة المعدنية مباشرة أمام هوائي وحدة الميكروويف وبالقرب منه، وإلا فسيؤثر ذلك على قدرة الإرسال والاستقبال لهوائي الميكروويف.

3)تم تصميم هذا المنتج للاستخدام الداخلي فقط.

4)يرتبط نطاق الكشف الخاص بالمستشعر بسرعة الحركة وحجم الجسم المتحرك، وارتفاع التركيب، وارتفاع وزاوية التثبيت، وموقع التثبيت، والعاكسات حول المستشعر، وما إلى ذلك. البيانات الموجودة في المستند هي قيمة نموذجية وتم اختبارها بواسطة شخص بطول 165 سم في منطقة داخلية مفتوحة.

      سيكون نطاق الكشف عند التثبيت على الحائط أطول عند التثبيت على السقف.

5)تجنب اهتزاز المعدات أو الأجسام المتحركة حول المستشعر على المدى الطويل. سيتم اعتبار إشارة الاهتزاز بمثابة إشارة الحركة لتشغيل المستشعر.

6)إذا مر حيوان أليف بالقرب من منطقة الكشف، فقد يؤدي ذلك إلى تشغيل المستشعر.

7)تم الكشف عن قيمة عتبة الضوء في بيئة مشمسة، بدون ظلال، وفي حالة انعكاس منتشر للضوء المحيط. في فترات زمنية ومناخات وبيئات مختلفة، قد تختلف قيم الإضاءة التي اكتشفها مستشعر الضوء.

8)يوصى بأن تكون مسافة التثبيت بين المنتجات أو المسافة بين المنتج وجهاز التوجيه أكبر من 1.5 متر.

9)يجب أن يكون مستوى تركيب المنتج (على سبيل المثال: لوحة قاعدة الألومنيوم، لوحة PCB) مختلفًا عن مستوى الهوائي لوحدة الميكروويف بارتفاع معين، ويجب أن يكون مستوى الهوائي لوحدة الميكروويف أعلى من المستوى القريب بأكثر من 5 مم لتحقيق أفضل تأثير كشف.

10)MC053V RF & MW05 مع وظيفة التجاوز، تشغيل/إيقاف سريع 3 مرات خلال ثانيتين يمكن أن يلغي وظيفة المستشعر

11)وضع العمل: البث والتنقل

12)TX: مخصص لنقل الإشارة، مع 0-F 16 قناة مختلفة. 1 DIP لتعيين المجموعة A أو المجموعة B. المجموعة A مع 16 قناة، المجموعة B أيضًا مع 16 مجموعة، إجمالي يمكن تعيين 32 مجموعة.

13)RX: لاستقبال الإشارات، مع 0-F 16 قناة مختلفة. 1 DIP لتعيين المجموعة A أو المجموعة B. المجموعة أ مع 16 قناة، المجموعة ب أيضًا بها 16 مجموعة، إجمالي يمكن تعيين 32 مجموعة.

14)عندما يتم ضبط Master وMaster في وضع عمل البث، فهذا يعني أن جميع المستشعرات تقوم بتعيين نفس القناة، ويتم تشغيل أي مستشعر رئيسي، وسوف ينقل إشارة التردد اللاسلكي إلى جميع المصابيح في المجموعة

15)عندما يتم ضبط Master وMaster في وضع عمل التنقل، فهذا يعني أنه عند تشغيل أي رئيسي، فإنه سيرسل إشارة RF إلى 3 قنوات (القناة المجاورة قبل وبعد قناة TX والقناة التي يحددها السيد نفسه. على سبيل المثال، عندما يقوم السيد بتعيين قناة TX على "1"، فإنه سيطلق "0" "1" "2" ثلاث إشارات قنوات مختلفة، إذا تم تعيين قناة RX مختلفة أخرى مع "0" "1" "2"، في هذا الوقت ستستقبل إشارات القناة المقابلة، هذا النوع من وضع العمل هو يتم تطبيقه بشكل أساسي على تطبيق الممر، ملاحظة: TX "F" لإطلاق مجموعة القنوات A والمجموعة B "0" يستقبل RX القنوات التي يمكن توصيلها بالشبكة.

16)يعمل Master to Satellite فقط كوضع بث، وهذا يعني أن القمر الصناعي يتلقى الإشارة من السيد فقط، ولا يتأثر بوضع العمل الرئيسي.

17)يستقبل القمر الصناعي إشارة التردد اللاسلكي من الجهاز الرئيسي، ويتم تحديد "زمن الانتظار" بواسطة السيد، ويحتفظ بنفس الشيء مع "وقت الانتظار" الخاص بالسيد.

18)لن يرسل المستشعر أو يستقبل إشارة التردد اللاسلكي أثناء وقت التهيئة. لا يمكن إرسال إشارة التردد اللاسلكي إلا بعد فترة التهيئة.

19)تتطلب المجموعة A والمجموعة B من RX المجموعة الرئيسية A والمجموعة B المقابلة من TX.
