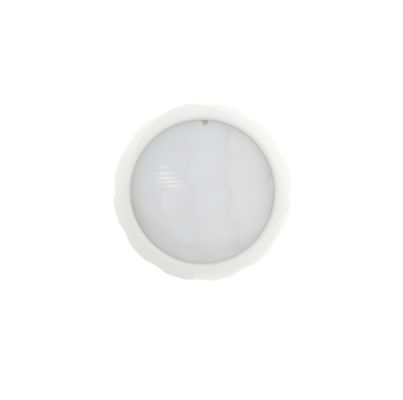

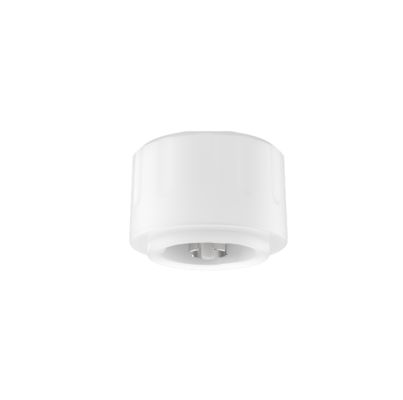

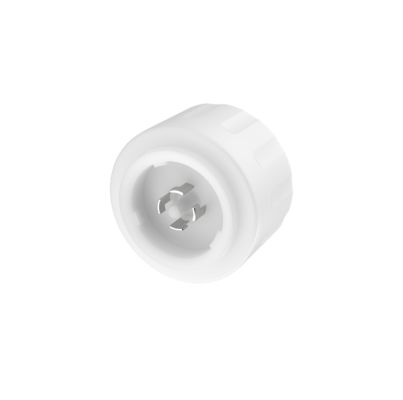

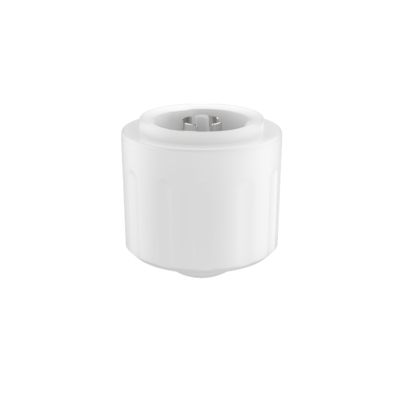

جهاز استشعار حركة شبكة لاسلكية 2.4G 12Vdc PIR ، حصد الضوء النهاري متاح ، 12m Max Installation MC079D IR ZB
| Place of Origin | Shenzhen, China |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE |
| Model Number | MC079D IR ZB |
| Minimum Order Quantity | 100PCS |
| الأسعار | قابل للتفاوض |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
تفاصيل المنتج
| جهد التشغيل | 12 ± 1VDC | التشغيل الحالي | 35 ± 5MA |
|---|---|---|---|
| إشارة الإخراج | 0-10V إشارة التعتيم | ارتفاع التركيب | 10 م (12 متر كحد أقصى) |
| درجة حرارة التشغيل | -20 ℃ -55 ℃ | شهادة | م |
| حياة | 5 سنوات ضمان@تا | ||
| إبراز | جهاز استشعار الحركة اللاسلكي 12Vdc,2جهاز استشعار PIR لشبكة 4G,كاشف حركة لجمع الضوء النهاري |
||
منتوج وصف
مستشعر حركة لاسلكي PIR بجهد 12 فولت تيار مستمر وشبكة 2.4 جيجا هرتز
يتوفر حصاد ضوء النهار، أقصى ارتفاع للتركيب 12 مترًا
مواصفات المنتج
| السمة | القيمة |
|---|---|
| جهد التشغيل | 12±1 فولت تيار مستمر |
| تيار التشغيل | 35±5 مللي أمبير |
| إشارة الخرج | إشارة تعتيم 0-10 فولت |
| ارتفاع التركيب | 10 متر (12 متر كحد أقصى) |
| درجة حرارة التشغيل | -20 درجة مئوية - 55 درجة مئوية |
| الشهادة | CE |
| عمر افتراضي | ضمان 5 سنوات عند درجة حرارة محيطة |
ميزات المنتج
- مدخل 12 فولت تيار مستمر، مناسب للأنظمة التي تعمل بالتيار المستمر أو مشغلات LED مع خرج طاقة مساعد 12 فولت تيار مستمر
- طرف تعتيم 0-10 فولت، خيار 3 خطوات أو خطوتين اختياري، منطقة الكشف قابلة للتعديل
- مستشعر كشف الحركة بالأشعة تحت الحمراء السلبية (PIR)
- أقصى ارتفاع للتركيب الداخلي هو 12 مترًا
- يمكن ضبط جميع معلمات المستشعر عن بعد
- يدعم شبكة لاسلكية 2.4 جيجا هرتز
المعلمات الفنية
| المدخل | |
|---|---|
| الجهد المقنن | 12±1 فولت تيار مستمر |
| تيار العمل | 35±5 مللي أمبير |
| جهد التموج | <100 مللي فولت ذروة إلى ذروة |
| الخرج | |
| إشارة الخرج | إشارة تعتيم 0-10 فولت |
| معلمات المستشعر | |
| وضع الكشف | كشف PIR |
| منطقة الكشف | 25%/50%/75%/100% (إعداد جهاز التحكم عن بعد) |
| وقت الاستبقاء | 5 ثوانٍ/30 ثانية/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/20 دقيقة/30 دقيقة (إعداد جهاز التحكم عن بعد) |
| فترة الاستعداد | 0 ثانية/10 ثوانٍ/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/30 دقيقة/+∞ (إعداد جهاز التحكم عن بعد) |
| مستوى التعتيم في وضع الاستعداد | 10%/20%/30%/50% (إعداد جهاز التحكم عن بعد) |
| مستشعر ضوء النهار | ضوء النهار العادي: 5 لوكس/15 لوكس/30 لوكس/50 لوكس/100 لوكس/150 لوكس/تعطيل (إعداد جهاز التحكم عن بعد) (انتشار الضوء المحيط) |
| حصاد ضوء النهار | 100 لوكس/200 لوكس/300 لوكس/400 لوكس/500 لوكس/600 لوكس/تعطيل (الدخول في وضع حصاد ضوء النهار؛ الرجوع إلى دليل جهاز التحكم عن بعد) |
| منطقة الكشف (نصف القطر) | ارتفاع التركيب على السقف 12 مترًا: r≥4 متر عند 0.3 متر/ثانية، r≥3 متر عند 1 متر/ثانية |
| ارتفاع التركيب | 10 متر (12 متر كحد أقصى) |
| المعلمات اللاسلكية | |
| تردد العمل | 2.4 جيجا هرتز |
| قوة الإرسال | 6 ديسيبل ميلي واط |
| عقد المجموعة | بحد أقصى 32 قطعة (مجموعة واحدة) |
| مسافة الإرسال | نقطة إلى نقطة إرسال بحد أقصى 15 مترًا |
| البيئة | |
| درجة حرارة العمل | -20 درجة مئوية - 55 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 80 درجة مئوية، الرطوبة ≤ 85% (غير متكثف) |
| معايير الشهادات | |
| معتمد | CE UL |
| المتطلبات البيئية | متوافق مع متطلبات RoHS 2.0 و Reach |
| تصنيف IP | IP65 |
| أخرى | |
| الأسلاك | موصل Zhaga Book 18 قياسي |
| التركيب | خارجي |
| الحزمة | لوح فاصل + صندوق (K=A) |
| الوزن الصافي | 39±2 جرام |
| عمر افتراضي | ضمان 5 سنوات عند درجة حرارة محيطة |
وصف الوظيفة
| الوظيفة | الإعداد |
|---|---|
| وظيفة التشغيل/الإيقاف | ضبط فترة الاستعداد على "0 ثانية" |
| تعتيم بخطوتين | ضبط فترة الاستعداد على "+∞" |
| تعتيم بثلاث خطوات | ضبط فترة الاستعداد على "10 ثوانٍ/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/30 دقيقة" |
| حصاد ضوء النهار | جهاز تحكم عن بعد يضبط وضع حصاد ضوء النهار + مستشعر ضوء النهار 100 لوكس/200 لوكس/300 لوكس/400 لوكس/500 لوكس/600 لوكس |
| وظيفة الشبكة | مجموعة إعداد جهاز التحكم عن بعد (مثال: 1~16)، ضبط إشارة استقبال Rx |
معلومات المنتج
الأبعاد (الوحدة: مم)
الأسلاك
تعليمات التركيب (يمكن تركيب Zhaga Book 18 بشكل دوار)
ملاحظة: عند التركيب، يرجى ملاحظة أن مستوى الهوائي الميكروويفي لا يمكن حجبه بالمعادن.
نطاق الكشف
جهاز التحكم عن بعد MH17
التهيئة
بعد تشغيل الطاقة، سيتم تسخين المستشعر لمدة 45-60 ثانية ثم يبدأ في العمل.
الإعداد الافتراضي
الحساسية: 100%، وقت الاستبقاء: 5 ثوانٍ، مستشعر ضوء النهار: تعطيل، فترة الاستعداد: 0 ثانية، مستوى التعتيم في وضع الاستعداد: 10%
إشعار التطبيق
- يجب تركيب المستشعر بواسطة كهربائي محترف. يرجى إيقاف تشغيل الطاقة قبل التركيب والأسلاك وتغيير المعلمات.
- لا يمكن لمستشعر PIR اختراق أي مواد، يرجى التأكد من عدم وجود عوائق بين المستشعر والأشخاص/الأشياء المتحركة.
- قد يجد المستشعر صعوبة في اكتشاف الأشخاص إذا كانوا يرتدون ملابس سميكة في فصل الشتاء البارد.
- سيتم اعتبار الإشارات الحرارية كإشارات متحركة لتشغيل المستشعر. تجنب توجيه المستشعر نحو مكيف الهواء أو أي مصدر حرارة آخر.
- المستشعر مخصص للاستخدام الداخلي فقط. قد يؤثر ضوء الشمس الخارجي على اكتشاف المستشعر.
- نظرًا للتحسين المستمر، قد تتغير محتويات هذه التعليمات دون إشعار مسبق.
- قد يختلف أداء التعتيم عند العمل مع مشغلات 0-10 فولت مختلفة.
يتم قياس عتبة ضوء النهار في بيئة مشمسة بدون ظلال وانعكاس منتشر للضوء المحيط. قد يختلف مستوى اللوكس المحيط في بيئات مختلفة، وظروف جوية، ومناخات، وأوقات من اليوم، وفصول مختلفة.
مسافة الكشف مرتبطة بارتفاع الأشخاص، وارتفاع التركيب، وزاوية التركيب، ودرجة حرارة بيئة العمل، وما إلى ذلك. عندما تقترب درجة الحرارة المحيطة من نطاق درجة حرارة جسم الإنسان (36 درجة مئوية ~ 37 درجة مئوية / 96.8 ~ 98.6 فهرنهايت)، سيضعف اكتشاف حركة PIR بشكل كبير أو لن يستجيب. عندما تكون درجة الحرارة المحيطة أو درجة حرارة صينية LED أعلى من 55 درجة مئوية / 131 فهرنهايت، قد تحدث تشغيلات خاطئة، يرجى محاولة تقليل حساسية الكشف لتحسين ذلك. إذا استمرت التشغيلات الخاطئة، فلا ينبغي استخدام مستشعر PIR في المساحة.
منطقة الكشف المعطاة هي قيمة نموذجية تم قياسها بواسطة مختبرين بارتفاع 165 سم في بيئة داخلية مفتوحة.
يجب استخدام هذا المنتج مع مصدر طاقة تيار مستمر مثبت الجهد يكون جهد إدخاله مستقرًا وعامل التموج منخفضًا (عامل التموج أقل من 100 مللي فولت؛ تيار الحمل أكبر من 25 مللي أمبير).
عند التركيب في بيئة جديدة، يرجى تركيب واختبار 5 قطع على الأقل أولاً قبل التركيب بالجملة.
ملاحظات استخدام مستشعر PIR
PIR هو مستشعر الأشعة تحت الحمراء الكهروحرارية الذي يكتشف التغيرات في الأشعة تحت الحمراء. يرجى الانتباه إلى الأمور التالية أثناء الاستخدام الفعلي، مثل: اكتشاف مصادر الحرارة بخلاف جسم الإنسان، ودرجة حرارة مصدر الحرارة لا تتغير أو مصدر الحرارة لا يتحرك، والعوامل البيئية الأخرى ذات الصلة وانتهاكات مبدأ تطبيق PIR تؤثر.
عند اكتشاف مصادر الحرارة بخلاف جسم الإنسان بسبب الظواهر التالية، قد يتم تشغيل PIR بشكل خاطئ:
- عندما تدخل الحيوانات الصغيرة إلى نطاق الكشف
- عندما تتعرض الأشعة تحت الحمراء البعيدة من ضوء الشمس، ومصابيح السيارات الأمامية، والمصابيح المتوهجة، وما إلى ذلك، مباشرة للمستشعر
- عندما تتغير درجة الحرارة في نطاق الكشف بشكل كبير بسبب الهواء الدافئ، أو الهواء البارد من معدات البيوت الزجاجية الباردة، أو بخار الماء من أجهزة الترطيب، وما إلى ذلك.
عند اكتشاف مصادر الحرارة بسبب الظواهر التالية، قد لا يتم تشغيل PIR:
- عند وجود مواد مثل الزجاج والأكريليك التي تحجب انتقال الأشعة تحت الحمراء البعيدة بين المستشعر وجسم الكشف.
- مصدر الحرارة داخل نطاق الكشف بالكاد يتحرك أو يتحرك بسرعة عالية.
