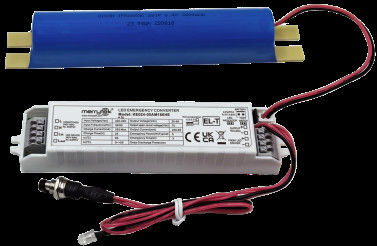

ضمان 5 سنوات، محول طوارئ LED 2 واط لمدة 3 ساعات مع بطارية LiFePO4، اختبار ذاتي واختبار يدوي

  • 5 Years Warranty 2W 3-hour LED Emergency converter With LiFePO4 Battery self-testing and manual testing
  • 5 Years Warranty 2W 3-hour LED Emergency converter With LiFePO4 Battery self-testing and manual testing
مكان المنشأ الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE, UKCA, UN38.3, MSDS
رقم الموديل KE024-02AM180HE
الحد الأدنى لكمية 100
الأسعار قابل للتفاوض
تفاصيل التغليف معبأة في كيس فقاعي أولاً ، ثم يتم تقويتها بالكرتون للتغليف الخارجي
وقت التسليم 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي الدفع الخاص بك. 2 ، الجزء الأكبر: 3-4 أسابيع بعد است
شروط الدفع T/T أو Western Union
القدرة على العرض 10000 قطعة شهرياً

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
تصنيف جهد الإدخال 220-240 فولت تيار متردد، 50 هرتز / 60 هرتز قوة الطوارئ 2W ((يمكن تخصيصه)
وقت الطوارئ 180 دقيقة (يمكن تخصيصها) ضمان 5 سنوات
الجهد الخارجي للحمل 20-60Vdc درجة حرارة العمل 0 ℃ ~ 50 ℃
تصنيف IP IP20 نوع البطارية لايف بي او 4 6.4 فولت 1800 مللي أمبير
اترك رسالة
منتوج وصف

5 سنوات الضمان 2W 3 ساعات محول الطوارئ LED مع بطارية LiFePO4 اختبار ذاتي واختبار يدوي





1وصف

1) مصدر طاقة ثابت إمدادات الطاقة الطارئة LED مع مجموعة واسعة من الجهد الخارجي.

2) تحويل جهاز الإرسال
3) بطارية LifePO4 عالية الأمان، عالية الأداء، طويلة الحياة.
4) مع إدارة البطارية

5) الاختبار اليدوي واختيار الاختبار التلقائي.





2.المعلمات



جزء الشحن KE024 02AM180HE 03AM180HE 04AM180HE 05AM180HE
الجهد المدخل الاسمي 220-240 فاكس 50 هرتز/60 هرتز
التيار الإدخالي المسموح به 0.06A Max @ 230Vac
التيار الداخلي 10A ((عرض = 100us 50% Ipeak))@230Vac ((بدء البرد عند الحمل الكامل))
عامل القوة ≥0.5@230Vac
طاقة الدخول <4W@230Vac
تيار شحن البطارية 250mA 250mA 350mA 350mA
وقت شحن البطارية 24 ساعة على الأكثر
الجزء الطارئ وضع العمل وضع الطوارئ
نوع الحمولة مصباح LED
طاقة الطوارئ 2W 2.5W 4W 5W
وقت الطوارئ ثلاث ساعات
التيار الخارجي للحمل 100-30mA 125-41mA 200-65mA 250-80mA
الجهد الخارجي للحمل 20-60Vdc
بطارية لايف بو4(قدرة البطارية تلبي وقت الطوارئ عند 25 درجة مئوية) 6.4 فولت 1.8Ah 6.4 فولت 1.8Ah 6.4 فولت 3.6Ah 6.4 فولت 3.6Ah
ضمان البطارية الضمان 5 سنوات @5~60°C
المتطلبات الاستثنائية للسائق التيار الكهربائي 8A
التيار المدخل 3A ماكس.
تيار الخروج 2A ماكس.
إشارة LED
(اختبار يدوي)		 شحن الضوء الأخضر
الخطأ الضوء الأخضر مغلق
اختبار وظيفة الطوارئ اختبار يدوي افتراضية
الاختبار التلقائي قابلة للتثبيت
الاختبار التلقائي الخطأ / الاختبار / الحالة السبب حالة مؤشر الشحن
البطارية مشحونة بالكامل وتعمل الاستخدام اليومي القياسي
أخضر جامد
شحن البطارية الشحن الأولي / تعبئة البطارية
يلمع باللون الأخضر 1 ثانية على 1 ثانية
الاختبار التلقائي 3 ساعات (كل 12 شهرا) الاختبار الذاتي الدوري
يلمع باللون الأخضر 3 ثواني على 1 ثانية
الاختبار التلقائي 5 دقائق (كل 30 يومًا) الاختبار الذاتي الدوري
يلمع الأخضر 3 ثواني على 3 ثواني
خطأ اختبار المدة اختبار تلقائي فشل
اللون الأحمر المضيء 0.5 ثانية على 0.5 ثانية
خطأ LED غير مغلق أو تالف / معطل
يلمع الأحمر 2 ثانية على 2 ثانية قبالة
البطارية مقطوعة / معطلة غير مغلق أو تالف / معطل
أحمر جامد
حماية الطوارئ حماية البطارية من الإفراط في شحنها / إفرازها العميق نعم..
الحماية من زيادة الجهد الخارجي نعم..
حماية الإفراط في الإخراج نعم..
حماية الاختصار الخارجي نعم..

التشغيل

البيئة

 درجة حرارة/رطوبة العمل 0°C...+50°C, الرطوبة: 20%-75% ((بدون تكثيف)
درجة حرارة التخزين / الرطوبة -5°C-35°C
الحالة الحد الأقصى (Tc) 75 درجة مئوية

السلامة

& EMC



 مقاومة الجهد 3000 فاكس 5mA 60s (مدخل L N خروج SEC + SEC-)
معيار السلامة EN61347-1، 60598-2-22، 61347-2-7، 62034
معيار EMC EN55015، EN61000-3-2، EN61000-3-3
معيار البطارية الأمم المتحدة38.3
متطلبات حماية البيئة متوافقة مع RoHS
الشهادة المواصفات
غيرها مواصفات المدخلات/المخرجات ((المحطة/السلكية) محطة الصحافة، قطر الأسلاك:0.5-0.75ملم2
تصنيف IP IP20
نوع الحماية الفئة الثانية
نوع المنشأة المنشأة المدمجة
بعد التثبيت 146*30*22.5ملم
متطلبات التعبئة الصندوق الأبيض + دليل الاستخدام + لوحة نقية + كرتون خارجي ((K=A)
الوزن 75 غرام (السائق)
مدة الحياة 5 سنوات @ Ta

ملاحظات:

يتم اختبار جميع المعلمات على الجهد المدخل 230VAC، درجة حرارة البيئة 25 درجة مئوية، ما لم يتم تحديد خلاف ذلك.

3أبعاد البطارية (وحدة: مليمتر)

ضمان 5 سنوات، محول طوارئ LED 2 واط لمدة 3 ساعات مع بطارية LiFePO4، اختبار ذاتي واختبار يدوي 0

الشكل أ.

ضمان 5 سنوات، محول طوارئ LED 2 واط لمدة 3 ساعات مع بطارية LiFePO4، اختبار ذاتي واختبار يدوي 1

                                             الشكل ب

ضمان 5 سنوات، محول طوارئ LED 2 واط لمدة 3 ساعات مع بطارية LiFePO4، اختبار ذاتي واختبار يدوي 2

الشكل ج

ضمان 5 سنوات، محول طوارئ LED 2 واط لمدة 3 ساعات مع بطارية LiFePO4، اختبار ذاتي واختبار يدوي 3

الشكل د



4. مقايض الأبعاد

ضمان 5 سنوات، محول طوارئ LED 2 واط لمدة 3 ساعات مع بطارية LiFePO4، اختبار ذاتي واختبار يدوي 4









5مخطط الأسلاك

ضمان 5 سنوات، محول طوارئ LED 2 واط لمدة 3 ساعات مع بطارية LiFePO4، اختبار ذاتي واختبار يدوي 5



أو

ضمان 5 سنوات، محول طوارئ LED 2 واط لمدة 3 ساعات مع بطارية LiFePO4، اختبار ذاتي واختبار يدوي 6





































6.مفتاح الاختبار اليدوي والاختبار التلقائي

ضمان 5 سنوات، محول طوارئ LED 2 واط لمدة 3 ساعات مع بطارية LiFePO4، اختبار ذاتي واختبار يدوي 7

7.إعداد الأسلاك

ضمان 5 سنوات، محول طوارئ LED 2 واط لمدة 3 ساعات مع بطارية LiFePO4، اختبار ذاتي واختبار يدوي 8

  • نوع الأسلاك الصلبة أو المتدلية: 0.5 -0.75 مم2
  • للوصول أو إزالة الأسلاك من المحطات ، واستخدام مفك المسامير لدفع الأزرار لأسفل



8.إرشادات الاختبار والتشغيل اليدوية

1) قبل التثبيت، وضع الدبوس قصيرة: اختبار يدوي.

2) قم بتوصيل السلك وفقًا لرسم السلك.

3) L، N تشغيل الطاقة على، التبديل على S1. ثم يشغل مصباح الحمل، سيصبح ضوء مؤشر سائق الطوارئ الأخضر، وسوف تكون مصدر الطاقة الطارئ شحن بشكل طبيعي. اغلق التبديل S1،ومصباح الحمل يغلق.

4) محاكاة الطوارئ: إشعال، مصباح الحمل يشتغل، اضغط على المفتاح ((اختبار التبديل) ، ثم التبديل إلى وضع الطوارئ، سيطفئ ضوء مؤشر سائق الطوارئ.أطلق المفتاح ((مفتاح الاختبار)، ثم يتم تشغيل المصباح بواسطة سائق LED ، وسيتم تشغيل ضوء المؤشر.



9.الاختبار التلقائي& تعليمات التشغيل

1) قبل التثبيت ، ضع الدبوس مفتوحًا للاختبار التلقائي.

2) قم بتوصيل السلك وفقًا لرسم السلك.

3) L، N الطاقة على، بدء الساعة، واختبار الذات الدورية. لاستبدال البطارية، وإغلاق مصدر الطاقة، وإعادة التوقيت.



10.إشعار تطبيق البطارية

1) يجب إعادة شحن البطارية وتفريغها كل نصف عام في ظروف الاستخدام العادية.

2) لا تربط الدوائر عندما لا تستخدم البطارية لمنع إفراز البطارية بسبب الاستهلاك الذاتي للوحة الدوائر.

3) يرجى إبقاء البطارية بعيدا عن مصدر الحرارة عند تثبيتها واستخدامها، والسماح لها فقط في نطاق درجة حرارة عمل معينة.

4) يجب تخزين البطارية في بيئة باردة وجافة.

5) بعد فترة طويلة من التخزين ، يتم تدوير البطارية كل 12 شهرًا حسب الحاجة.

6) الطاقة المتغيرة مغلقة، وتستمر الساعة لمدة 7 أيام. تشغيل الطاقة وإعادة التوقيت. لاستبدال البطارية، إغلاق مصدر الطاقة، وإعادة التوقيت.
