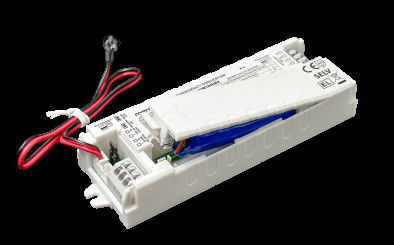

5W 1 ساعة 10-50Vdc مجموعة تحويل LED مع بطارية ليثيوم أيون مدمجة اختبار الذاتي واختبار يدوي قابل للتبديل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE, UKCA, UN38.3, MSDS |
| رقم الموديل | KE022-05AM060KB |
| الحد الأدنى لكمية | 100 |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | معبأة في كيس فقاعي أولاً ، ثم يتم تقويتها بالكرتون للتغليف الخارجي |
| وقت التسليم | 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي الدفع الخاص بك. 2 ، الجزء الأكبر: 3-4 أسابيع بعد است |
| شروط الدفع | T/T أو Western Union |
| القدرة على العرض | 10000 قطعة شهرياً |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
(وي تشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تصنيف جهد الإدخال | 220-240 فولت تيار متردد، 50 هرتز / 60 هرتز | قوة الطوارئ | 5 واط |
|---|---|---|---|
| وقت الطوارئ | 60 دقيقة | ضمان | 5 سنوات (البطارية 3 سنوات) |
| الجهد الخارجي للحمل | 10-50 فولت تيار مستمر | درجة حرارة العمل | 0 ℃ ~ 50 ℃ |
| تصنيف الملكية الفكرية | IP20 | نوع البطارية | ليثيوم أيون 3.7 فولت 2600 مللي أمبير |
| إبراز | سائق الطوارئ LED 5W مع بطارية,مجموعة تحويل LED 10-50Vdc,محرك LED مع مفتاح الاختبار الذاتي,10-50Vdc LED conversion kit,LED driver with self-test switch |
||
منتوج وصف
5 واط 1 ساعة 10-50Vdc مجموعات تحويل LED مع اختبار ذاتي مدمج لبطارية ليثيوم أيون ومفتاح اختبار يدوي قابل للتبديل
نظرة عامة على المنتج
مزود طاقة طوارئ LED ذو خرج طاقة ثابت مع نطاق جهد خرج واسع، يتميز بتبديل ترحيل الإدخال ووظائف حماية شاملة.
الميزات الرئيسية
- خرج طاقة ثابت مع نطاق جهد واسع (10-50VDC)
- تقنية تبديل ترحيل الإدخال
- وظائف حماية متعددة: الشحن الزائد للبطارية، والتفريغ الزائد، وحماية ماس كهربائي للإخراج
- التبديل بين أوضاع الاختبار الذاتي والاختبار اليدوي
المواصفات الفنية
معلمات الشحن
| المعلمة | KE022-05AM060KB |
|---|---|
| جهد الإدخال المقنن | 220-240Vac 50Hz /60Hz |
| التيار الداخل المقنن | 0.06A كحد أقصى. @230Vac |
| تيار الاندفاع الداخل | 15A(twidth=100uS 50% Ipeak )@230Vac(بدء التشغيل البارد عند الحمل الكامل) |
| عامل القدرة | ≥0.5@230Vac |
| طاقة الإدخال | <3W |
| تيار شحن البطارية (الحد الأقصى) | 240mA |
| وقت شحن البطارية | 24 ساعة كحد أقصى. |
معلمات الطوارئ
| المعلمة | تخصيص |
|---|---|
| وضع التشغيل | وضع الطوارئ |
| نوع الحمل | LED |
| طاقة الطوارئ | 5 واط |
| وقت الطوارئ | 1 ساعة |
| تيار خرج الحمل | 500-100mA |
| جهد خرج الحمل | 10-50VDC |
مواصفات البطارية
| بطارية ليثيوم أيون | 3.7V 2600mAh (السعة تلبي وقت الطوارئ عند 25℃) |
| ضمان البطارية | 3 سنوات |
متطلبات السائق
| تيار الاندفاع | 8A |
| التيار الداخل | 3A كحد أقصى. |
| تيار الخرج | 2A |
حالة مؤشر LED
| الحالة | السبب | مؤشر الشحن |
|---|---|---|
| البطارية مشحونة بالكامل وتشغيلية | الاستخدام اليومي القياسي | أخضر ثابت |
| شحن البطارية | الشحن الأولي/تعبئة البطارية | وميض أخضر لمدة ثانية واحدة تشغيل وثانية واحدة إيقاف |
| الاختبار التلقائي 3 ساعات (كل 12 شهرًا) | الاختبار الذاتي الدوري | وميض أخضر 3 ثوان تشغيل وثانية واحدة إيقاف |
| الاختبار التلقائي 5 دقائق (كل 30 يومًا) | الاختبار الذاتي الدوري | وميض أخضر 3 ثوان تشغيل و 3 ثوان إيقاف |
| خطأ في اختبار المدة | فشل في اختبار سنوي لمدة 3 ساعات | وميض أحمر 0.5 ثانية تشغيل و 0.5 ثانية إيقاف |
| عطل في LED | غير موصول أو تالف/معيب | وميض أحمر 2 ثانية تشغيل - 2 ثانية إيقاف |
| البطارية مفصولة/معيبة | غير موصول أو تالف/معيب | أحمر ثابت |
ميزات الحماية
- حماية من الشحن الزائد/التفريغ العميق للبطارية: نعم
- حماية من الجهد الزائد للإخراج: نعم
- حماية من الحمل الزائد للإخراج: نعم
- حماية ماس كهربائي للإخراج: نعم
بيئة التشغيل
| درجة حرارة/رطوبة التشغيل | 0℃…+50℃ الرطوبة؛ 20%-75%(بدون تكثف) |
| درجة حرارة/رطوبة التخزين | -5℃-35℃ |
| درجة الحرارة القصوى للحاوية (Tc) | 75℃ |
السلامة والامتثال لمعايير EMC
| جهد التحمل | 3000Vac 5mA 60s (الإدخال "L N" - الإخراج "SEC+ SEC-") |
| معيار السلامة | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| معيار EMC | EN55015, EN61000-3-2, EN61000-3-3 |
| معيار البطارية | UN38.3 |
| الحماية البيئية | متوافق مع RoHS |
| شهادة | CE |
المواصفات المادية
| مواصفات طرف الإدخال/الإخراج | طرف الضغط، قطر السلك: 0.5-0.75mm² |
| تصنيف IP | IP20 |
| نوع الحماية | الفئة 2 |
| نوع التثبيت | تثبيت مدمج |
| أبعاد التثبيت | 134×42×22mm |
| الوزن: مزود طاقة الطوارئ | 122±5g |
| العمر الافتراضي | 5 سنوات @Ta (البطارية غير مضمنة) |
يتم اختبار جميع المعلمات على جهد الإدخال 230Vac، ودرجة حرارة البيئة 25℃، ما لم يُذكر خلاف ذلك.
أبعاد المنتج
مخططات الأسلاك
تكوين الأسلاك البديل
اختيار وضع الاختبار
إعداد الأسلاك
- نوع السلك الصلب أو المجعد: 0.5 - 0.75mm²
- للوصول إلى الأسلاك أو إزالتها من الأطراف، استخدم مفك براغي لدفع الأزرار لأسفل
تعليمات التشغيل اليدوي للاختبار
- قبل التثبيت، اضبط Pin short: Manual Test
- قم بتوصيل السلك وفقًا لمخطط الأسلاك
- L, N قيد التشغيل، قم بتشغيل S1. ثم يضيء مصباح الحمل، ويتحول ضوء مؤشر مشغل الطوارئ إلى اللون الأخضر، وسيتم شحن مزود طاقة الطوارئ بشكل طبيعي. قم بإيقاف تشغيل المفتاح S1، وينطفئ مصباح الحمل
- محاكاة الطوارئ: قم بالتشغيل، يضيء مصباح الحمل، اضغط على المفتاح (TEST SWITCH)، ثم قم بالتبديل إلى وضع الطوارئ، سينطفئ ضوء مؤشر مشغل الطوارئ. حرر المفتاح (TEST SWITCH)، ثم يتم تشغيل المصباح بواسطة مشغل LED، وسيضيء ضوء المؤشر
تعليمات التشغيل التلقائي للاختبار
- قبل التثبيت، اضبط Pin open: Automatic Test
- قم بتوصيل السلك وفقًا لمخطط الأسلاك
- L, N قيد التشغيل، ابدأ الساعة، والاختبار الذاتي الدوري. لاستبدال البطارية، قم بإيقاف تشغيل الطاقة، وأعد ضبط الوقت
إشعار تطبيق البطارية
- يجب إعادة شحن البطارية وتفريغها نصف سنويًا في ظروف الاستخدام العادية
- لا تقم بالتوصيل بالدائرة عندما لا يتم استخدام البطارية لمنع التفريغ الزائد للبطارية بسبب الاستهلاك الذاتي للوحة الدائرة
- يرجى إبقاء البطارية بعيدًا عن مصدر الحرارة عند تثبيتها واستخدامها، والسماح بها فقط في نطاق درجة حرارة تشغيل معين
- يجب تخزين البطارية في بيئة باردة وجافة
- بعد فترة طويلة من التخزين، يتم تدوير البطارية كل 12 شهرًا حسب الحاجة
- تم إيقاف تشغيل طاقة التيار المتردد، وتستمر الساعة لمدة 7 أيام. قم بتشغيل الطاقة وأعد ضبط الوقت. لاستبدال البطارية، قم بإيقاف تشغيل الطاقة، وأعد ضبط الوقت
