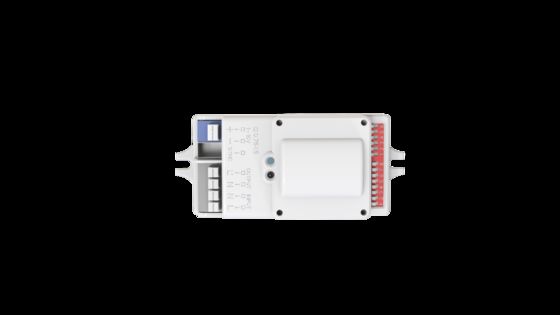

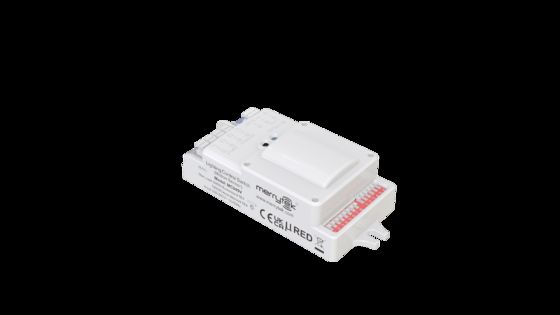

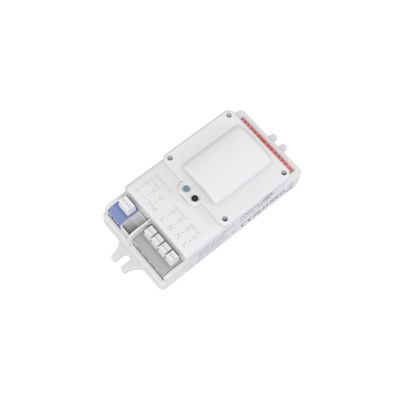

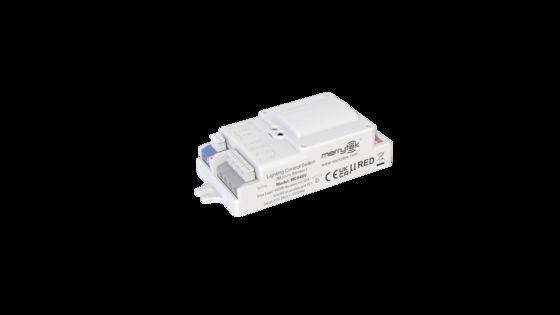

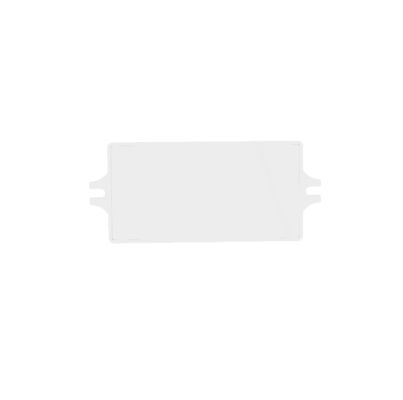

مستشعر حركة الميكروويف القابل للتخفيف من 1-10 فولت للضوء الثلاثي الدليل، 6m الحد الأقصى ارتفاع التثبيت
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE, RED,TUV |
| رقم الموديل | MC049V ر |
| الحد الأدنى لكمية | 300pcs |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | كيس فقاعة + اللوح + كرتون (K = A) |
| وقت التسليم | 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي الدفع الخاص بك. 2 ، الجزء الأكبر: 3-4 أسابيع بعد است |
| شروط الدفع | T/T أو Western Union |
| القدرة على العرض | 20000 جهاز كمبيوتر شخصى شهريا |
تفاصيل المنتج
| الجهد المقنن | 120-277V AC | طاقة الاستعداد | .50.5 واط (230 فولت تيار متردد) |
|---|---|---|---|
| وضع العمل | تشغيل/إيقاف 1-10 فولت يعتم | متطلبات التثبيت | مدمج |
| سعة التحميل | 120 فولت تيار متردد 400 واط (حثي أو مقاوم) 220 فولت تيار متردد-240 فولت تيار متردد 800 واط (حثي أو م | شهادة | CE، الأحمر، توفالو |
| حياة | 5 سنوات ضمان @Ta 230V كامل الحمل | ||
| إبراز | جهاز استشعار الحركة القابل للتخفيف 1-10 فولت,مستشعر حركة الميكروويف للضوء الثلاثي,جهاز استشعار الحركة في ارتفاع 6m,microwave motion sensor for tri-proof light,6m max height motion sensor |
||
منتوج وصف
مستشعر حركة الميكروويف القابل للتخفيف من 1-10 فولت للضوء الثلاثي الدليل، 6m الحد الأقصى ارتفاع التثبيت
الخصائص
- المنتج القياسي مع محرك 1-10 فولت LED الضبابي ، لتحقيق وظيفة الضبابية في خطوتين أو ثلاث خطوات مع محرك 1-10 فولت LED الضبابي ، مع نهاية متزامنة
- منطقة الكشف ، وقت الانتظار ، جهاز استشعار الضوء النهاري ، فترة الاستعداد ومستوى الضباب يمكن ضبطه بواسطة مفتاح DIP
- اتصال مريح للمستخدم من خلال محطات مضغوطة للنهاية المدخلة والمخرجة
المعلمات التقنية
| المدخلات | |
|---|---|
| الجهد التشغيلي | 108-305 فولت AC 50Hz/60Hz |
| الجهد الاسمي | 120-277 فولت متردد |
| طاقة الاستعداد | ≤0.5W ((230Vac) |
| الناتج | |
| وضع العمل | تشغيل / إيقاف 1-10 فولت |
| نوع الحمولة | الضوء الأبيض المنسوج / مصدر الطاقة / ضوء LED 1-10 فولت |
| قدرة الحمل | 120 فاكس 400 واط ((مستقيم أو مقاوم) 220Vac-240Vac 800W ((حثية أو مقاومة) 277Vac 1000W ((مستقيم أو مقاوم) |
| سعة زيادة القوة | 30A (50٪ Ipeak ، الثاني = 500uS ، 230Vac الحمل الكامل ، البدء البارد) ؛ 60A (50٪ Ipeak ، الثاني = 200uS ، 230Vac ، الحمل الكامل ، البدء البارد) |
| واجهة خفيفة | 1-10 فولت التخفيف: متاح التحكم في المزامنة: متاح (يمكن المزامنة لوظيفة التشغيل وإيقاف التشغيل ، لا يمكن المزامنة لتمويه 1-10 فولت) |
معايير جهاز الاستشعار
| تردد العمل | 5.8 غيغاهرتز ±75 غيغاهرتز، نطاق ISM |
| قوة النقل | 1 ميجاوات ماكس |
| منطقة الكشف | 25%/50%/75%/100% ((من خلال مفتاحين DIP) |
| وقت الإنتظار | 5s/30s/90s/3min/20min/30min ((بثلاثة مفاتيح DIP) |
| مستوى الضوء الضوئي | 10% ((1.4-1.6 فولت) / 20% ((1.9-2.1 فولت) / 30% ((2.9-3.1 فولت) / 50% ((4.9-5.1 فولت) ((من خلال مفتاحين DIP) |
| فترة الاستعداد | 0S/5S/5min/10min/30min/1h/+∞ ((بثلاثة مفاتيح DIP) |
| مستشعر ضوء النهار | 2 لوكس / 5 لوكس / 10 لوكس / 25 لوكس / 50 لوكس / 100 لوكس / غير ممكن ((بأربعة مفاتيح DIP) |
| نطاق الكشف (100٪ نصف قطر الحساسية) | سطح تركيب ارتفاع 3m:0.3m/S ≥3.5m,1m/S ≥2.5m التثبيت الأفقي ارتفاع 2m:0.3m/S ≥8m,1m/S ≥4m |
| ارتفاع التثبيت | 3m ((6m على الأكثر) |
| زاوية 3 ديسيبل للشعاع | 80°@XZ الطائرة 96°@YZ الطائرة |
بيئة التشغيل
| درجة حرارة العمل | -25°C~70°C |
| درجة حرارة التخزين / الرطوبة | -40°C~80°C الرطوبة:≤85% (غير مكثفة) |
معايير الشهادات
| معايير السلامة ((LVD) | EN61058-1،EN61058-1-2 |
| موجة البرق | 1KV ((L/N،EN61000-4-5) |
| معايير EMC | EN61058-1،EN61000-3-2،EN61000-3-3،EN62479،EN301489-1،EN55015،EN300440 |
| المتطلبات البيئية | متوافقة مع RoHS |
| شهادة | CE، RED، TUV |
مواصفات أخرى
| المواصفات الدخلية/المخرجية ((الموصول/السلك) | قطر الأسلاك في أقراص الضغط0.75-1.5ملم2 |
| متطلبات التثبيت | مدمجة |
| بعد التثبيت | 180*50*30ملم |
| متطلبات الحزمة | كيس الفقاعات + لوحة + كرتون ((K=A) |
| الوزن الصافي | 75 غرام |
| مدة الحياة | 5 سنوات من الضمان @Ta 230V كامل الحمل |
الرسومات الوظيفية
1وظيفة التشغيل والإيقاف (فترة الاستعداد "0s")
2وظيفة الضبابية ذات الخطوتين (فترة الاستعداد "+∞")
3وظيفة الضبابية ثلاثية الخطوات (فترة الاستعداد "5s/5min/10min/30min/1h")
4البعد (ملم)
5. الأسلاك
6الهيكل
إعدادات مفتاح DIP
1منطقة الكشف
| 1 | 2 | الإعداد |
|---|---|---|
| على | على | 100% |
| على | - | 75% |
| - | على | 50% |
| - | - | 10% |
2. أوقف الوقت
| 3 | 4 | 5 | الإعداد |
|---|---|---|---|
| على | على | على | 5S |
| - | على | على | ثلاثونات |
| على | - | على | 90S |
| - | - | على | ثلاث دقائق |
| على | على | - | عشرون دقيقة |
| - | - | - | +∞ |
3فترة الاستعداد
| 6 | 7 | 8 | الإعداد |
|---|---|---|---|
| على | على | على | 0S |
| - | على | على | 5S |
| على | - | على | خمس دقائق |
| - | - | على | عشر دقائق |
| على | على | - | 30 دقيقة |
| - | على | - | 1 ساعة |
| - | - | - | +∞ |
4مستشعر ضوء النهار
| 1 | 2 | 3 | 4 | الإعداد |
|---|---|---|---|---|
| - | - | على | على | 2 لوكس |
| - | - | - | على | 5 لوكس |
| - | على | على | - | 10 لوكس |
| - | - | على | - | 25lux |
| - | على | - | - | 50 لوكس |
| على | - | - | - | 100 لوكس |
| - | - | - | - | قم بإيقاف |
عندما يتم تعيينها على إيقاف التشغيل، سيقوم المستشعر بتشغيل الضوء عندما يكتشف الحركة، بغض النظر عما إذا كان الضوء كافياً.
قيمة عتبة ضوء النهار هي القيمة النموذجية في ظل ظروف البيئة المشمسة، بدون ظلال، انعكاس متباعد للضوء المحيطي.
51-10 فولت (مستوى DIM في حالة الاستعداد)
| 5 | 6 | السطوع % |
|---|---|---|
| على | على | 50% |
| - | على | 30% |
| على | - | 20% |
| - | - | 10% |
البدء
بعد تشغيل الكهرباء ، يقوم المستشعر بتشغيل الضوء تلقائيًا عند 100% من سطوعه. بعد 10 ثوان ، يطفئ الضوء. أثناء التمهيد ، لا يستطيع المستشعر اكتشاف الحركة.
إعداد المصنع
منطقة الكشف: 100%، وقت الإنتظار: 5 ثواني، فترة الاستعداد: 0 ثواني، مستشعر ضوء النهار: تعطيل
إشعار الطلب
- يجب أن يتم تثبيت جهاز الاستشعار بواسطة كهربائي محترف. يرجى إيقاف التيار الكهربائي قبل التثبيت، الأسلاك، تغيير إعداد مفتاح DIP.
- لا يمكن لميكروويف اختراق المعدن، يرجى تجنب تثبيت المنتج في مصابيح معدنية مغلقة أو شبه مغلقة، وتأكد من عدم وجود درع معدني أو زجاجي فوق المنتج.إذا كان الهوائي يجب أن يمر من خلال لوحة معدنيةتأكد من أن الجزء العلوي من جهاز الاستشعار قريب من اللوحة المعدنية.
- يوصى بأن تكون مسافة التثبيت بين أجهزة استشعار الميكروويف أكبر من 3 أمتار ، ويجب أن تكون بعيدة عن المفاتيح والموجهات والأجهزة اللاسلكية الأخرى لتجنب التداخلات الراديوية.يوصى بأن تكون مسافة التثبيت بينهما أكبر من 2 متريجب أن يكون سطح الهوائي من مستشعر الميكروويف بعيدًا عن المدخلات المترددة المترددة والمخرجات المترددة المترددة لتجنب التداخل من إشارات الترددات المنخفضة / العالية.
- يجب تجنب معدات الاهتزاز طويلة الأمد أو الأجسام المتحركة حول مستشعر الميكروويف. سيتم اعتبار إشارة الاهتزاز التي يتم إنشاؤها كإشارة متنقلة تؤدي إلى التحفيز.إذا مرت حيوان أليف في منطقة الاختبار، قد يتم تشغيل جهاز الاستشعار.
- هذا المنتج مناسب للتركيب في الداخل. إذا كان للتركيب شبه الخارجي أو الخارجي، يمكن اعتبار الرياح والمطر كمحفز لتشغيل إشارة متنقلة.عندما يتم تركيب جهاز الاستشعار في مصباح معدني، سطح عاكس معدني، أو بيئة مغلقة ضيقة، سوف تعكس الميكروويف مرارا وتكرارا وتسبب إطلاق خاطئ.الرجاء تقليل الحساسية أو الاتصال بالشركة المصنعة للحصول على الدعم الفني.
- هذا النموذج مناسب لتركيب السقف. إذا تم استخدام تركيب الجدار، فإن مسافة الكشف عن حث الميكروويف ستزداد بشكل كبير،والتي قد تؤدي إلى اختراق الموجات الدقيقة من خلال الجدار أو أن المصباح لن يكون مغلقالرجاء ضبط الحساسية بنسبة 25٪. إذا لم يتمكن من استخدام 25٪، تجنب تركيب الجدار أو الاتصال بالشركة المصنعة للحصول على الدعم الفني.
- يمكن تحسين مواصفات المنتج وبارامتراته دون إشعار مسبق.
- عتبة الحساسية الضوئية هي في بيئة مشمسة ، لا يوجد ظل والانعكاس المنتشر للضوء المحيطي. يمكن أن يختلف مستوى لوكس المكتشف بواسطة جهاز الاستشعار في فترة مختلفة وظروف المناخ.
- يرتبط نطاق الكشف عن المنتج بسرعة حركة الكائن وحجم الكائن وارتفاع تركيب المنتج وزاوية التثبيت وبيئة التثبيتمادة الانعكاس وعوامل أخرى.
- مسافات الكشف الواردة في المواصفات هي قيم نموذجية، والتي يتم الحصول عليها من قبل المختبرين في بيئة داخلية مفتوحة 165 سم/65 كجم.
- لا تضع جهاز الاستشعار بالقرب من الأشياء ذات الكثافة العالية، مثل المعدن والزجاج والجدران المختلطة، وما إلى ذلك، لأن جهاز الاستشعار قد يتم تشغيله بشكل غير صحيح.
- قد يكون من الضروري إعادة تكوين معايير المستشعرات في بيئات تركيب مختلفة. يرجى الرجوع إلى التعليمات المذكورة أعلاه أو الاتصال بالشركة المصنعة.
