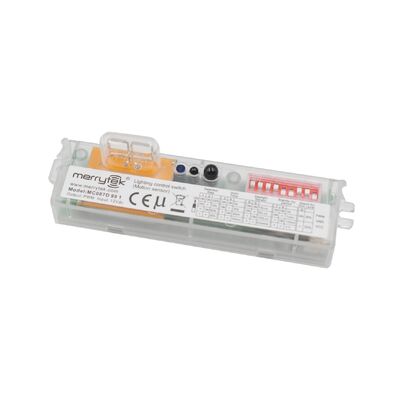

جهاز استشعار ضوء ثلاثي للوقوف في موقف السيارات، مع تصميم هوائي براءة اختراع
| مكان المنشأ | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE |
| رقم الموديل | MC087D 99 1 |
| الحد الأدنى لكمية | 100 |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | اللوح + الكرتون (K=A) |
| وقت التسليم | 1، العينة والطلب الصغير: في غضون 5 أيام عمل بعد استلام الدفع الخاص بك ((عندما في المخزون). 2، الطلب |
| شروط الدفع | تي/تي |
| القدرة على العرض | 10000 / شهريا |
تفاصيل المنتج
| نطاق الجهد التشغيل | 12 ± 1VDC | إشارة الإخراج | إشارة يعتم PWM/0-10 فولت |
|---|---|---|---|
| ارتفاع التركيب | 3 أمتار (6 أمتار على الأكثر) | درجة حرارة بيئة العمل | -25 ~ 60 درجة مئوية |
| العمل الحالي | 20 ± 3mA | تثبيت | مدمج |
| طَرد | اللوح + الكرتون (K=A) | حياة | 5 سنوات ضمان@تا |
| إبراز | الضوء الثلاثي القابل للتخفيف بواسطة PWM,ضوء موقف للسيارات,ضوء جهاز استشعار الهوائي |
||
منتوج وصف
جهاز استشعار الضوء ثلاثي الدقة الشفاف Shell PWM القابل للتخفيف لموقف السيارات
خصائص المنتج
- مدخل 12 فولت متزامن مع إشارة ضبابية 0-10 فولت أو إشارة ضبابية PWM
- التخفيف الاختياري بثلاث خطوات وخطوتين مع منطقة الكشف القابلة للتعديل
- تصميم هوائي ثنائي القطب المضاد للبراءة مع خوارزمية التكيف
- يزيل التشغيل الخاطئ الناجم عن إشعاع الفص الجانبي في البيئات المعدنية
- مثالية لمواقف السيارات والتطبيقات المماثلة
- التحكم عن بعد وتكوين مفتاح DIP لسهولة الإعداد
المواصفات التقنية
| مواصفات المدخلات | |
|---|---|
| الجهد القياسي | 12±1Vdc |
| التيار العامل | 20 ± 3mA |
| الجهد الترددي | < 100mVp-p |
| مواصفات الإخراج | |
| إشارة الخروج | إشارة التخفيف PWM 0-10VDC إشارة التخفيف |
| مستشعر ضوء النهار | |
| أولوية ضوء النهار ON | 5 لوكس 15 لوكس 30 لوكس 50 لوكس 100 لوكس 150 لوكس |
| أولوية ضوء النهار مغلقة | 150 لوكس 200 لوكس 300 لوكس |
| معايير جهاز الاستشعار | |
| قوة نقل | 1 ميجاوات ماكس |
| منطقة الكشف (قطر) | تركيب السقف 3m: r≥4m@0.3m/s، r≥2.5m@1m/s تركيب الجدار: r≥5m@0.3m/s، r≥3m@1m/s |
| ارتفاع التثبيت | 3m (6m على الأكثر) |
| مواصفات البيئة | |
| درجة حرارة العمل | -25 إلى 60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 80 درجة مئوية |
| الرطوبة | ≤85% غير مكثفة |
| الشهادات والمعايير | |
| معتمدة | المواصفات |
| متطلبات البيئة | RoHS 2.0، يصل |
| تصنيف الملكية الفكرية | IP20 |
| مواصفات أخرى | |
| الأسلاك | محطة 3 دبوس 2.0 ملم |
| التثبيت | مدمجة |
| الحزمة | الألواح + الكرتون ((K=A) |
| طول الحياة | 5 سنوات ضمان |
اختلافات النموذج
| رقم الطراز | MC087D 99 1 |
|---|---|
| وضع محدد | الغطس العلوي. الغطس السفلي. الغطس العلوي. الغطس السفلي. |
| هيكل التثبيت | هيكل القفل. هيكل القفل. هيكل تركيب المسمار. هيكل تركيب المسمار. |
| إشارة الخروج | إشارة التخفيف PWM |
| صور المنتج |  |
أوضاع وظيفية
| الوظيفة | التكوين |
|---|---|
| وظيفة ON/OFF | فترة الانتظار محددة على "0s" |
| وظيفة الضبابية ذات الخطوتين | فترة الاستعداد محددة على "+∞"، مستشعر ضوء النهار محدد على "إيقاف التشغيل" |
| وظيفة التخفيف ثلاثية الخطوات | فترة الاستعداد محددة على "1دقيقة/10 دقائق"، مستشعر ضوء النهار غير محدد على "إيقاف التشغيل" |
| أولوية ضوء النهار | فترة الانتظار محددة على "+∞"، جهاز استشعار ضوء النهار محدد على "10Lux/30Lux/50Lux" |
معلومات عن المنتج
الأبعاد
رسم بياني للدالة والأسلاك
دليل التثبيت
ملاحظة التثبيتيجب أن تكون المسافة بين هوائي الميكروويف واللوحة المعدنية وغطاء المصباح أكبر من 3.2 ملم ، ولا يجب أن تكون خطوة اللوحة المعدنية أكبر من 2 ملم ،وإلا سوف يؤثر على تشغيل هوائي الميكروويف.
تكوين مفتاح DIP
| الوظيفة | منطقة الكشف | وقت الإيقاف | مستشعر ضوء النهار | فترة الاستعداد | مستوى الضبابية في حالة الاستعداد | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | على | على | 100% | على | على | 5s | على | على | 15 لوكس | على | على | 0s | على | 20% |
| Ⅱ | على | - | 75% | على | - | ثلاثونات | على | - | 50 لوكس | على | - | دقيقة واحدة | - | 30% |
| Ⅲ | - | على | 50% | - | على | ثلاث دقائق | - | على | 150 لوكس | - | على | عشر دقائق | ||
| Ⅳ | - | - | 25% | - | - | عشر دقائق | - | - | قم بإيقاف | - | - | +∞ | ||
ملاحظة:عندما يتم تعيين رمز الاتصال في فترة الاستعداد إلى +∞، فإنه يدخل وضع الأولوية النهارية مع إيقاف نصف مشرق.
نمط الإشعاع
البدء والإعدادات الافتراضية
عملية البدء
سيتم تشغيل الضوء عند 100% من سطوعه بعد تشغيله ، وسيتم إيقاف تشغيله بعد 10 ثوان. أثناء التمهيد ، لن يتم الكشف عن أي إشارة استشعار حركة خارجية.
الإعدادات الافتراضية
- الحساسية: 100%
- وقت الإنتظار: 5 ثانية
- مستشعر ضوء النهار: أوقف
- فترة الاستعداد: 0s
- مستوى الضوء الخافت في حالة الاستعداد: 20%
إرشادات التطبيق
ملاحظات مهمة للتثبيت:
- يجب أن يتم التثبيت فقط من قبل كهربائيين مؤهلين
- اغلق دائما الطاقة قبل التثبيت أو الأسلاك أو تغيير إعدادات مفتاح DIP
- منطقة الكشف تختلف مع سرعة الكائن وحجمها وارتفاع التثبيت والزاوية والبيئة والمواد العاكسة
- تركيب الجدار يزيد بشكل كبير من مساحة الكشف مقارنة مع تركيب السقف
- قد تتطلب معايير المستشعرات تعديلًا لبيئات التثبيت المختلفة
- لاستخدام داخلي فقط - الاستخدام في الهواء الطلق يؤثر على أداء مقاومة الماء
- الحد الأقصى لارتفاع التثبيت: 6 أمتار (المثالي: 3 أمتار)
- الحد الأدنى للمسافة بين أجهزة الاستشعار: 3 أمتار
- تجنب التثبيت بالقرب من الأشياء المتحركة، والمروحة، ومحركات التيار المستمر، أو منافذ الهواء
- الميكروويف لا يمكن أن تخترق المعدن - لا تثبيت في الحجرات المعدنية المغلقة
- استخدام مصدر الطاقة المضطلع بالتيار المباشر بجهد الخروج المستقر ومعامل التموج المنخفض (< 100mV)
- يجب أن يكون تيار الحمل أكبر من 25mA
