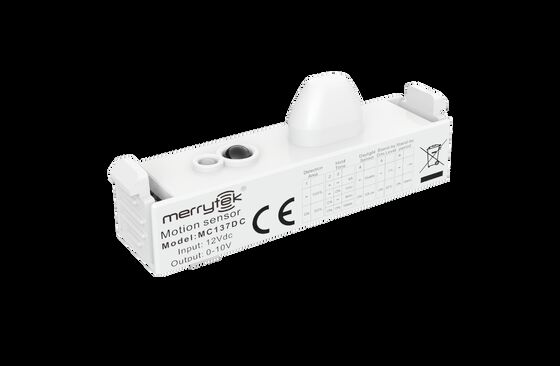

جهاز استشعار ضوئي قابل للتخفيف ثلاثي الدقة، قشرة شريط طويلة، تصميم هوائي مصغر، لا ظلال
| مكان المنشأ | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE |
| رقم الموديل | MC137D ج و MC137D د |
| الحد الأدنى لكمية | 100 قطعة |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | كيس الفقاقيع + قسم + مربع خارجي (K=A) |
| وقت التسليم | 1 ، عينة والنظام الصغير: في غضون 5 أيام عمل بعد تلقي دفعتك. 2 ، الطلب بالجملة: 4-5 أسابيع بعد تلقي ا |
| شروط الدفع | تي/تي |
| القدرة على العرض | 10000 جهاز كمبيوتر شخصى / شهر |
تفاصيل المنتج
| الجهد المقنن | 12 ± 1 فولت تيار مستمر | تموج الجهد | <100mVp-p |
|---|---|---|---|
| تردد العمل | 5.8 جيجا هرتز ± 75 ميجا هرتز، نطاق ISM | ارتفاع التثبيت | 3 م (5 م كحد أقصى) |
| درجة حرارة العمل | مدمج: -25~60 درجة مئوية | حياة | 5 سنوات ضمان@تا |
| إبراز | ضوء محرك الحركة القابل للتخفيض,ضوء مضاد لثلاثة أجزاء من القشرة الطويلة,ضوء مستشعر الهوائيات المصغر,long strip shell tri-proof light,miniature antenna sensor light |
||
منتوج وصف
جهاز استشعار ضوئي قابل للتخفيف ثلاثي الدقة مع تصميم هوائي مصغر
خصائص المنتج
- هوائي ثنائي القطب المصغر المختبر
- غلاف الشريط الطويل مع تصميم الهوائي المصغر ، والقضاء على مشاكل الظل
- طاقة RF منخفضة للغاية ، آمنة لصحة الإنسان
- جهاز التحكم عن بعد ومفتاح DIP لضبط معايير الاستشعار
- الفص الجانبي المنخفض مع القدرة على التكيف عالية مع البيئات المعدنية
- لا تتأثر بالحرارة والرطوبة والضوضاء وتدفق الهواء والغبار والظروف الضوئية
المعلمات التقنية
| مواصفات المدخلات | |
|---|---|
| الجهد القياسي | 12 ± 1VDC |
| التيار العامل | MC137D C: 20±2mA |
| الجهد الترددي | < 100mVp-p |
| مواصفات الإخراج | |
| إشارة الخروج | MC137D C: 0-10VDC إشارة ضبابية. |
| مستشعر ضوء النهار | |
| مستشعر ضوء النهار | أولوية ضوء النهار |
| معايير الاستشعار | |
| تواتر العمل | 5.8GHz ± 75MHz، نطاق ISM |
| إرسال الطاقة | 1 ميجاوات ماكس |
| نطاق الكشف (القطر) | تثبيت السقف 3m عالية: r≥4m@0.3m/s، r≥2.5m@1m/s التثبيت الأفقي ارتفاع 2 متر: r≥8m@0.3m/s، r≥4m@1m/s |
| ارتفاع التثبيت | 3m (ماكس 5m) |
| مواصفات البيئة | |
| درجة حرارة العمل | مدمج: -25~60°C |
| درجة حرارة التخزين | -40 درجة مئوية...80 درجة مئوية، الرطوبة ≤ 85% (غير مكثفة) |
| معايير الشهادة | |
| معتمدة | CE، RED (منتظر) |
| المتطلبات البيئية | متوافق مع RoHS 2.0متطلبات النطاق |
| تصنيف الملكية الفكرية | IP20 |
| مواصفات أخرى | |
| الأسلاك | محطة 3 دبوس 2.0 ملم |
| متطلبات التثبيت | المنشأة المدمجة |
| متطلبات التعبئة | كيس الفقاقيع + قسم + مربع خارجي (K=A) |
| الوزن الصافي | 10 ± 2 غرام |
| طول الحياة | 5 سنوات ضمان |
اختيار الطراز
| MC137D C | MC137D D |
|---|---|
| إشارة التخفيف 0-10VDC | إشارة التخفيف PWM |
| أولوية ضوء النهار | |
وصف الوظيفة
| الوظيفة | MC137D C، MC137D D |
|---|---|
| وظيفة ON/OFF | لا |
| وظيفة الضبابية ذات الخطوتين | لا |
| وظيفة الضبابية ثلاثية الخطوات | يجب تعيين فترة الاستعداد إلى "5min/10min/30min" |
| الحصاد في النهار | لا |
| أولوية ضوء النهار | يجب تعيين فترة الاستعداد على "+∞" |
الرسوم البيانية التقنية
يوصى باستخدامه على أضواء السقف
الأبعاد
مخطط الأسلاك و مخطط الوظائف
مخطط التثبيت
إشعار التثبيت:عند التثبيت، يرجى الانتباه إلى المسافة بين هوائي الميكروويف ولوحة الضوء.
إعدادات مفتاح DIP
| الوظيفة | منطقة الكشف | وقت الإيقاف | مستشعر ضوء النهار | مستوى الضبابية في حالة الاستعداد | فترة الاستعداد | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| رمز الاتصال | 1 | 2 | 3 | 4 | 5 | 6 | |||||||
| Ⅰ | - | 100% | - | - | 5s | - | قم بإيقاف | 5Lux/15Lux/30Lux/50Lux | 100-150 لوكس | - | 0% | - | +∞ |
| Ⅱ | على | 50% | - | على | دقيقة واحدة | على | 30 لوكس | 100 لوكس | 200 لوكس | على | 20% | على | 15دقيقة |
| Ⅲ | على | - | ثلاث دقائق | 150 لوكس | 300 لوكس | ||||||||
| Ⅳ | على | على | عشر دقائق |
تعليمات التحكم عن بعد
التمهيد:سيشغل المستشعر الضوء عند 100% من سطوعه لأول مرة ، ويطفئه بعد 10 ثوان. خلال فترة التمهيد ، لا يستطيع المستشعر اكتشاف الحركة.
الإعداد الافتراضي:الحساسية: 100٪. وقت الانتظار: 5 ثانية. جهاز استشعار ضوء النهار: إيقاف التشغيل. فترة الاستعداد: 15 دقيقة. مستوى الضباب في حالة الاستعداد: 0%.
إرشادات التطبيق
- يجب أن يتم تثبيت جهاز الاستشعار من قبل كهربائي محترف. يرجى قطع الطاقة قبل التثبيت، الأسلاك، تغيير إعداد مفتاح الهاتف، الخ
- يرتبط مسافة الاستشعار بعوامل مثل سرعة حركة الجسم المتحرك وحجم الجسم المتحرك وارتفاع التثبيت وزاوية التثبيتما إذا كانت بيئة التثبيت مفتوحة، ومادة العاكس.
- عندما يتم تثبيت جهاز الاستشعار الميكروويف على الحائط، فإن مسافة الكشف سوف تزيد بشكل كبير مقارنة بتلك التي تم تثبيتها على السقف.الرجاء تقليل الحساسية لاستخدامها أو الاتصال بشركةنا لتأكيد إعداد الاستخدام.
- قد تكون هناك حاجة لإعادة تكوين معايير أجهزة الاستشعار في بيئات تركيب مختلفة.
- هذا المستشعر هو فقط للاستخدام في الداخل، الرياح الخارجية والمطر، والكائنات المتحركة المحيطة سوف يسبب الزناد الكاذب.
- ارتفاع تركيب جهاز الاستشعار لا يمكن أن يتجاوز 6 أمتار، والارتفاع المثالي هو 3 أمتار؛ يجب أن تكون المسافة بين جهازي الاستشعار أكبر من 3 أمتار.
- عندما يتم تثبيت جهاز الاستشعار في مصباح معدني، أو على سطح عاكس معدني، أو في بيئة مغلقة ضيقة، سيتم انعكاس الميكروويف عدة مرات وتسبب إطلاق كاذب.
- يرجى التأكد من عدم وجود إشارات متحركة مثل المروحة ومحركات DC وأنابيب الصرف الصحي ومنافذ الهواء وما إلى ذلك حول جهاز الاستشعار.
- الميكروويف لا يمكن أن تخترق المعدن، وتجنب تثبيتها في مصابيح معدنية مغلقة أو شبه مغلقة، ويجب ألا يكون هناك أي معدن أو زجاج يمنع المنتج.
- يجب استخدام مصدر طاقة مواز مع فولتاج الخروج المستقر ومعامل التموج المنخفض. يجب أن يكون التموج من مصدر الطاقة أقل من 100mV ؛ يجب أن يكون تيار الحمل أكبر من 25mA.
- يمكن تحسين مواصفات المنتج وبارامتراته دون إشعار مسبق.
