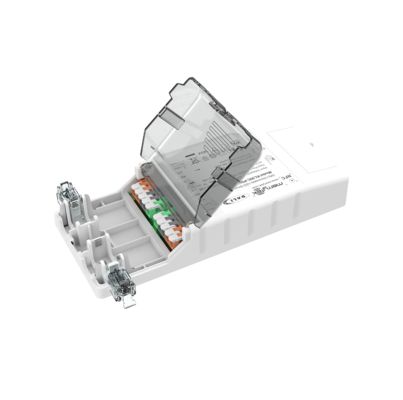

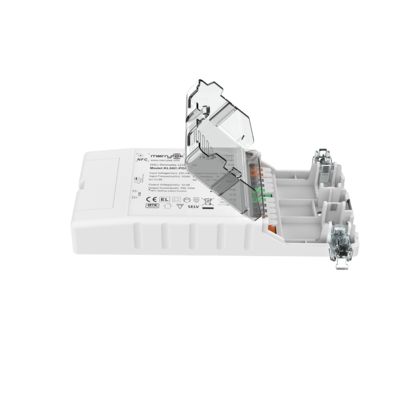

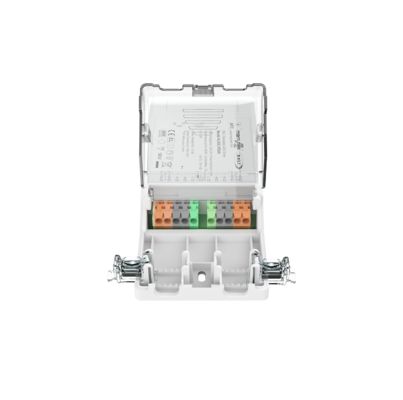

سلسلة سهلة الاستخدام 50W NFC قابل للبرمجة DALI2 القائمة على التحكم القيادي من 700mA إلى 1400mA

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
مكان المنشأ الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
رقم الموديل KL50C-PDiiN
الحد الأدنى لكمية 100
الأسعار قابل للتفاوض
تفاصيل التغليف صندوق أبيض + كرتون، 50 قطعة/CTN
وقت التسليم 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي الدفع الخاص بك. 2 ، الجزء الأكبر: 3-4 أسابيع بعد است
شروط الدفع t/t أو paypal
القدرة على العرض 10000 قطعة شهرياً

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
جهد المدخلات المقدرة 220-240 فولت تيار متردد، 50 هرتز / 60 هرتز نطاق جهد إدخال التيار المستمر 200-240 فولت تيار مستمر
وضع التشغيل تيار مستمر طريقة التحكم محرك LED قابل للبرمجة DALI2 بقدرة 50 وات NFC
عامل القوة ≥0.95 كفاءة 88٪
حاضِر 700-1400MA البعد 185x79x30 ملم
تصنيف IP IP20 ضمان 5 سنوات
إبراز

50W DALI2 محرك LED قابل للتخفيض,محرك LED قابل للبرمجة NFC,700mA إلى 1400mA مدفع قابل للتخفيف

,

NFC programmable LED driver

,

700mA to 1400mA dimmable driver
اترك رسالة
منتوج وصف

سلسلة سهلة الاستخدام 50W NFC قابل للبرمجة DALI2 القائمة على التحكم القيادي من 700mA إلى 1400mA



1وصف

- خالية من التوهج في جميع أنحاء نطاق التخفيف

-تقنية NFC للبرمجة اللاسلكية

طاقة الاستعداد أقل من 0.5 واط

- واجهة DALI المدمجة DT6

-عملية الطوارئ المتواصلة من خلال التيار المركزي DT19

الحماية: انقطاع قصير / زيادة درجة الحرارة / زيادة الجهد

-تعويضات CLO

- تخفيض التيار عند درجة حرارة عالية

- pushDIM مع وظيفة الذاكرة

-تصميم الحلقة في الحلقة الخروج، السلكية السريعة، مريحة، وتوفير الوقت

-ضمان لمدة 5 سنوات



2.المعلمات

المدخلات الجهد التشغيلي 198-264Vac 50Hz/60Hz
الجهد المدخل الاسمي 220-240 فاكس 50 هرتز/60 هرتز
نطاق الجهد المدخل المتردد 200-240Vdc
تيار المدخل 0.3A ماكس
التيار الداخلي < 25A (نصف عرض النبضات الحالية100μs) @ 230Vac
عامل الطاقة ((@230V،حمل 100٪) ≥ 0.95
التشوه الهارموني الكلي النموذجي:15% (@ 230Vac ، 100% الحمل)
طاقة الاستعداد ≤0.5W (@ 230Vac عندما يتم إيقاف DALI)
الكفاءة ((@ 230Vac،حمل 100٪) 88%
طريقة الأسلاك قطر سلكي:0.75-2.5ملم2
كمية الدوران الداخلي والخارج 22PCS (@230Vac)

مفكّك دائرة آلي

(حساب التيار في السلك)

 النوع B10 B13 B16 B20 B25 /
الرقم 20 25 30 40 50 /
النوع C10 C13 C16 C20 C25 C32
الرقم 28 40 45 55 70 90
الناتج وضع العمل التيار المستمر
نوع الحمولة مصباح LED
متطلبات التذبذب (تذبذب أو خالية من التذبذب) قيمة التلميع: أقل من 5 ٪ لمدى الضوء الكامل
وقت البدء < 1s (@ 230Vac) ؛ < 0.5s (@ 200Vdc)
الجهد الخارجي بدون حمولة 75 فولت DC Max.
نطاق الجهد الخارجي للحمل 12-58Vdc
الطاقة الخارجة بالكامل 50واط كحد أقصى
التيار الخارجي للحمل 700-1400mA
التيار الثابت / الجهد الدقيق دقة التيار الثابت ± 5%
طريقة الأسلاك قطر سلكي:0.75-1.5ملم2
طريقة التحكم الضوء الأساسي للضغط الضوء الأساسي PUSH (أقصى طول سلك الرصاص:20m)
التخفيف DALI ضبابية DALI (أقصى طول الرصاص: 300m)
نطاق الضبابية الضبابية الرئيسية PUSH و DALI: 0%-100%
الاستثناء(ب)التناوبRالمواصفات الخروج فوق درجة الحرارة
الحماية		 نعم، بدون وظيفة استرداد الذاتي ((يمكن الاستفسار)
حماية الاختصار الخارجي نعم، بدون وظيفة استرداد الذاتي ((يمكن الاستفسار)

التشغيل

البيئة

 درجة حرارة العمل / الرطوبة -25°C~50°C الرطوبة: 85% (غير مكثفة)
درجة حرارة التخزين / الرطوبة -40°C~80°C، الرطوبة: 85% (غير مكثفة)
الحد الأقصى لدرجة الحرارة في الحالة ((Tc)) 85 درجة مئوية

السلامة

& EMC

 معيار EMC EN55015 EN61547 EN61000-3-2
معيار بروتوكول DALI IEC62386-102 ، IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253
معيار السلامة EN61347-1 EN61347-2-13
الشهادة المواصفات
مقاومة الجهد 3750فاكس، 5mA، 60s (مدخل L N-مخرج SEC)
غيرها درجات الحماية IP20
نوع الحماية الفئة 1
نوع المنشأة المنشأة المستقلة
البعد 185*79*30ملم
وظيفة الذاكرة نعم، PUSH انقطاع الذاكرة
مزامنة التخفيف PUSH

متوازية: 15 وحدة كحد أقصى.

سلسلة: 25 وحدة كحد أقصى.
متطلبات التعبئة كيس PE + صندوق الكرافت + دليل + قسم + صندوق خارجي (K = A)
الوزن 266±5 غرام
الحياة 5 سنوات @Ta كامل الحمل
الملاحظة: يتم اختبار جميع المعلمات عند فولتاج الدخول 230VAC وبيئة 25 درجة إلا إذا تم تحديدها.



3الأبعاد (وحدة: مليمتر)

سلسلة سهلة الاستخدام 50W NFC قابل للبرمجة DALI2 القائمة على التحكم القيادي من 700mA إلى 1400mA 0سلسلة سهلة الاستخدام 50W NFC قابل للبرمجة DALI2 القائمة على التحكم القيادي من 700mA إلى 1400mA 1

4مخطط الأسلاك

سلسلة سهلة الاستخدام 50W NFC قابل للبرمجة DALI2 القائمة على التحكم القيادي من 700mA إلى 1400mA 2

الشكل Aداليضئيلمينغ

سلسلة سهلة الاستخدام 50W NFC قابل للبرمجة DALI2 القائمة على التحكم القيادي من 700mA إلى 1400mA 3سلسلة سهلة الاستخدام 50W NFC قابل للبرمجة DALI2 القائمة على التحكم القيادي من 700mA إلى 1400mA 4

إصبعباضغط على " Dim "مينغ





5. التدهور

سلسلة سهلة الاستخدام 50W NFC قابل للبرمجة DALI2 القائمة على التحكم القيادي من 700mA إلى 1400mA 5

6منحنى الضوء

سلسلة سهلة الاستخدام 50W NFC قابل للبرمجة DALI2 القائمة على التحكم القيادي من 700mA إلى 1400mA 6

7.إعداد معدل التروس الحالي

KL50C-PDiiN
التيار ((mA) (بوماكس)) أخرج ((V)
700 40.6 12 58
750 43.5 12 58
800 46.4 12 58
850 49.3 12 58
900 50.4 12 56
950 50.4 12 53
1000 50.0 12 50
1050 50.4 12 48
1100 49.5 12 45
1150 49.5 12 43
1200 50.4 12 42
1250 50.0 12 40
1300 49.4 12 38
1350 50.0 12 37
1400 50.4 12 36

مجموعات بيانات التيار النموذجية هي مرجعية عند اختيار نماذج مصباح LED. يمكن تعيين مستويات التيار الأكثر بواسطة NFC باستخدام APP المحمول القابل للتعديل في خطوات 1mA.

سلسلة سهلة الاستخدام 50W NFC قابل للبرمجة DALI2 القائمة على التحكم القيادي من 700mA إلى 1400mA 7

مسح الشفرة لتنزيل NFC ميريتك



8. تشغيل / إيقاف تشغيل التخفيف

أ. اضغط على مفتاح PUSH (وقت الضغط القصير 0.1s-1s) ، وسيتم تشغيل أو إيقاف تشغيل برنامج تشغيل LED.

ب. الضبابية: اضغط واحتفظ بمفتاح PUSH (1s-8s) ، يمكن لسائق LED تحقيق الضبابية أو الإضاءة أو الضبابية ، نطاق الضبابية هو 2-100٪.

C. الذاكرة: تمتلك PUSH dimming وظيفة الذاكرة الضوئية.

D. مزامنة الضوء: يمكن مزامنة الطاقة المرتبطة بنفس مفتاح PUSH عن طريق الضغط على مفتاح PUSH والاحتفاظ به لمدة أطول من 15 ثانية.

وضع إضاءة الضوء DALI: قم بتوصيل مصدر الطاقة بنظام DALI ، ويمكن إضاءة الضوء بواسطة مضيف DALI. نطاق الضوء هو 0-100٪.



9-مسائل تحتاجأالتركيز

1) يجب توصيل سلسلة LED بالحمل قبل تشغيل طاقة المدخل ؛ خلاف ذلك ، قد تتلف سلسلة LED.

2) بعد إيقاف تشغيل مدخل محرك LED ، سيكون هناك توتر متبقي في المخرج ، والذي يمكن الحفاظ عليه لمدة 3 دقائق تقريبًا.

3) قبل تعيين المعلمات بواسطة NFC، يرجى التأكد من تشغيل السائق.
