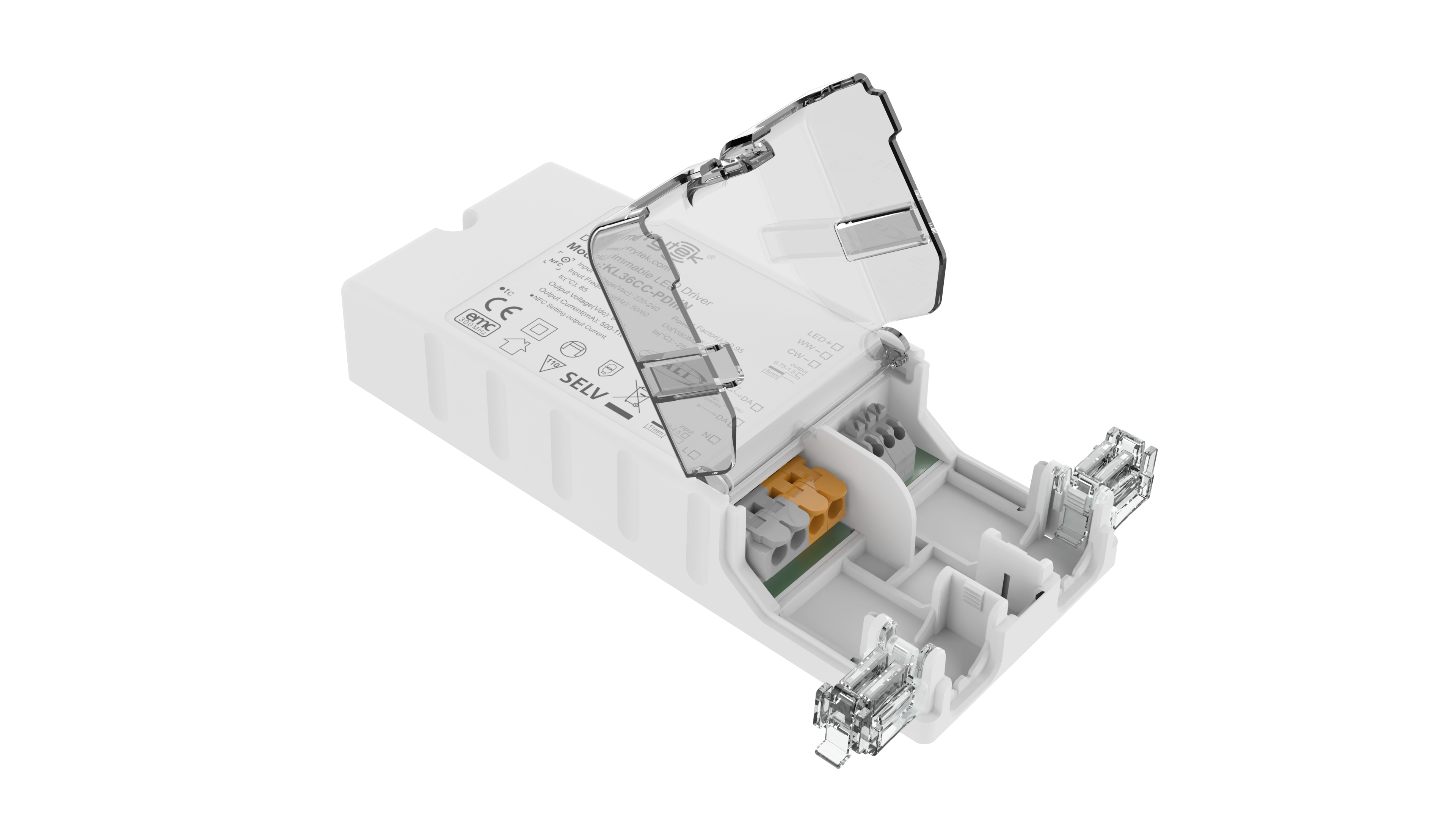

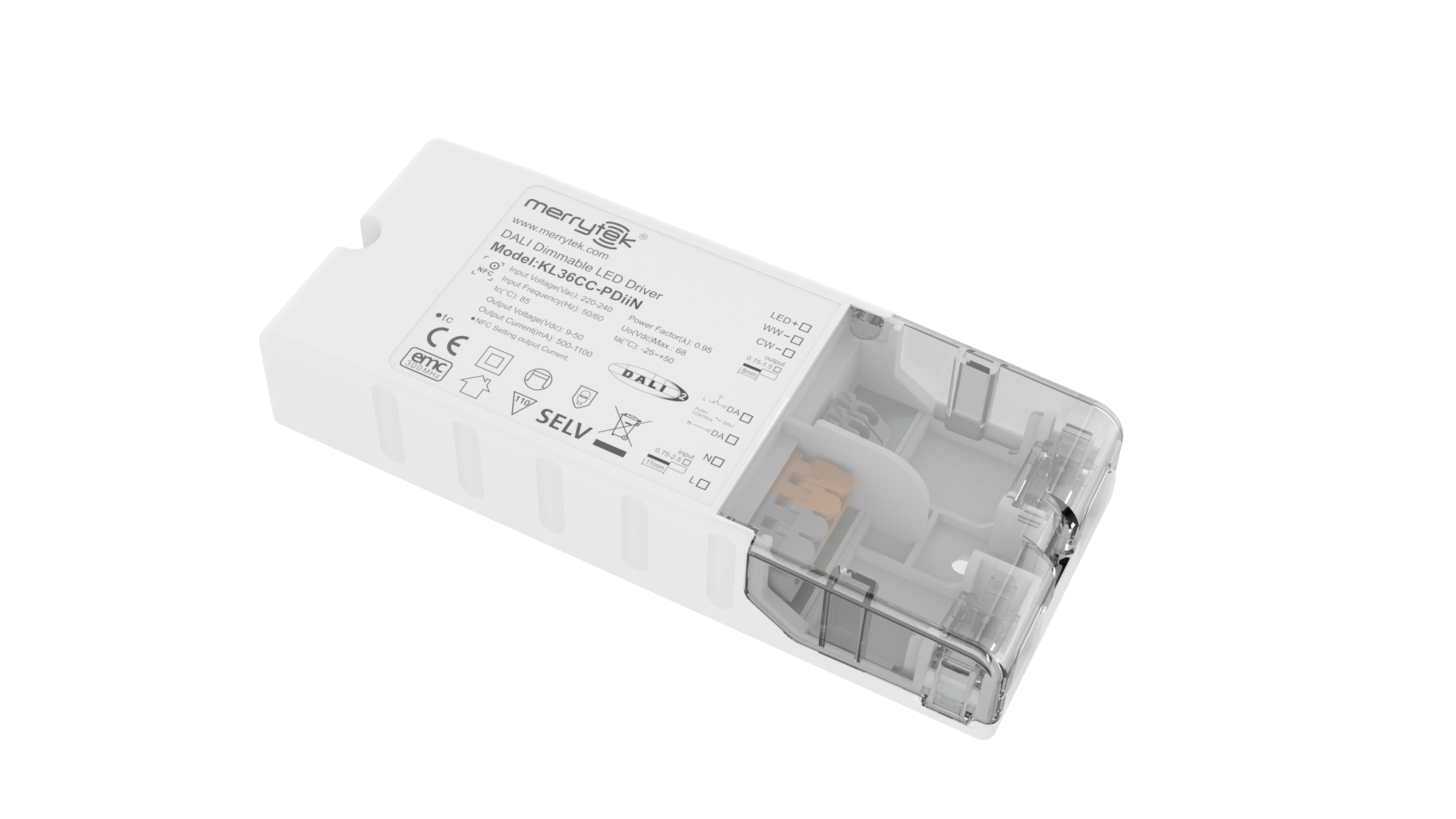

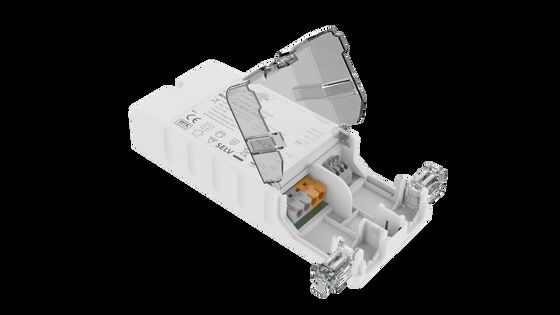

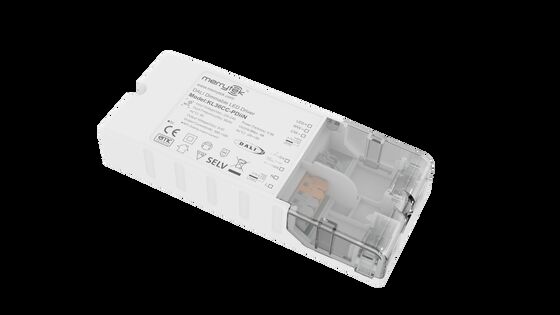

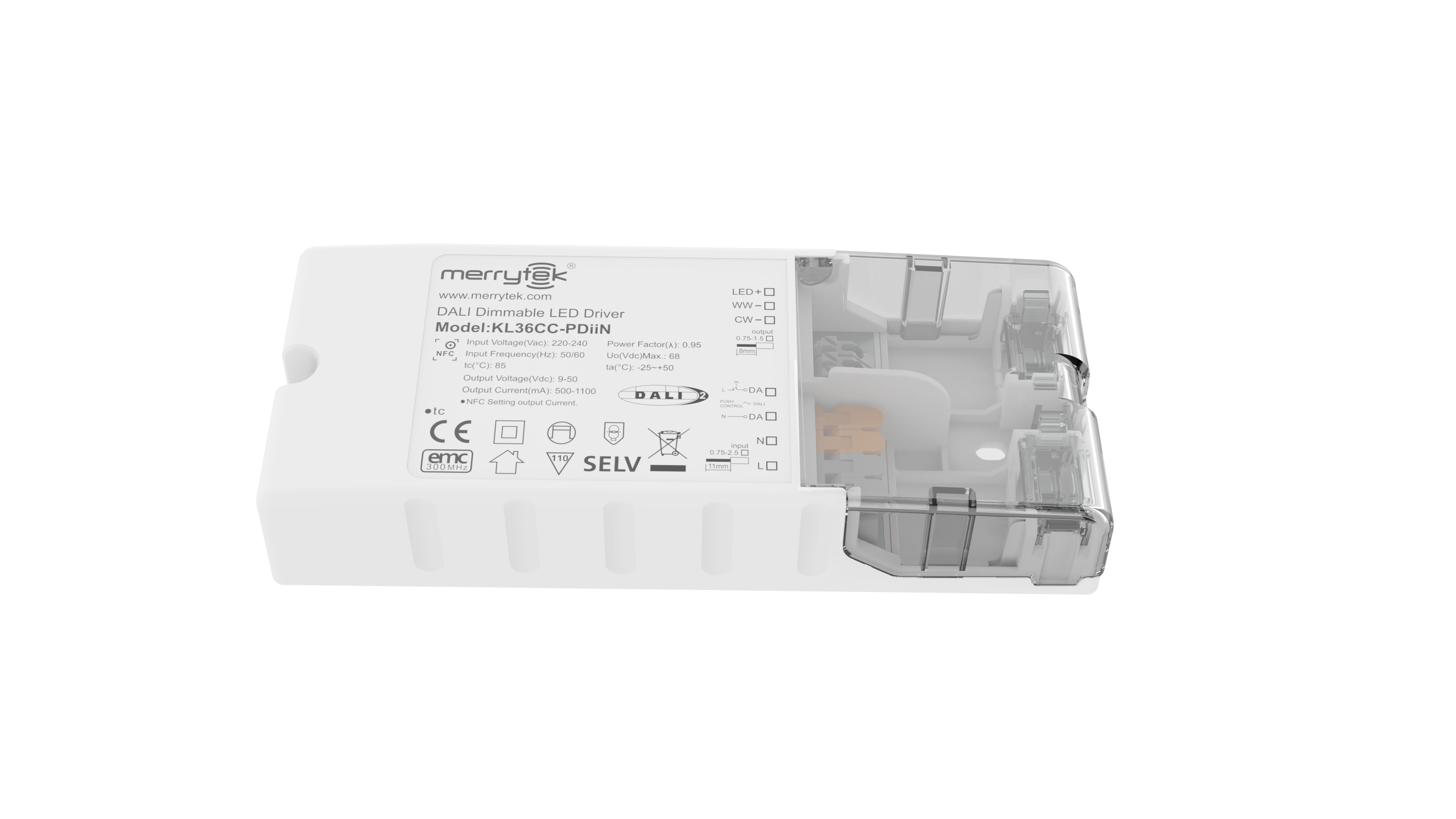

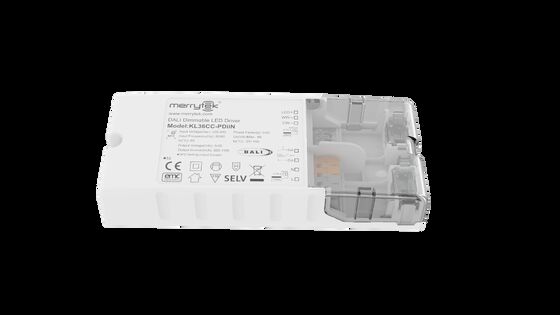

36W NFC قابلة للبرمجة DALI DT8 LED driver مصدر تيار ثابت 500ma إلى 1100ma

  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
مكان المنشأ شنتشن، الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
رقم الموديل KL36CC-PDiiN
الحد الأدنى لكمية 100 قطعة
الأسعار قابل للتفاوض
تفاصيل التغليف صندوق أبيض + تعليمات الكرتون الخارجي اللوح (K = A)
وقت التسليم <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وا
شروط الدفع تي/تي
القدرة على العرض 20000 جهاز كمبيوتر شخصى شهريا

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
جهد التشغيل 220-240 فولت تيار متردد، 50 هرتز / 60 هرتز عامل الطاقة ≥0.95 @230VAC (حمولة كاملة)
طاقة الاستعداد .50.5 واط (@ 230 فولت تيار متردد) كفاءة 88% ماكس. @230VAC (حمولة كاملة)
وضع التشغيل تعتيم DALI2 DT8 وتعتيم الدفع أبعاد التثبيت 154*63*28 مللي متر
ضمان 5 سنوات التيار الثابت للخروج 500-1100MA
إبراز

36W DALI DT8 مدفع LED,محرك LED قابل للبرمجة NFC,محرك LED ذو التيار الثابت 500ma

,

NFC programmable LED driver

,

constant current LED driver 500ma
اترك رسالة
منتوج وصف
محرك LED DALI DT8 قابل للبرمجة بتقنية NFC بقوة 36 واط
تيار ثابت بخرج من 500 مللي أمبير إلى 1100 مللي أمبير
ميزات المنتج
  • خالٍ من الوميض لكامل نطاق التعتيم
  • طاقة الاستعداد أقل من 0.5 واط
  • تعتيم أساسي باستخدام زر ضغط
  • تقنية NFC للبرمجة اللاسلكية
  • واجهة DALI مدمجة DT8
  • تشغيل طوارئ بتيار مستمر مركزي DT19
  • تعويض CLO
  • الحماية: ماس كهربائي / ارتفاع درجة الحرارة / زيادة الجهد
  • تخفيض التيار لدرجة الحرارة المحيطة المرتفعة
  • تعتيم بالضغط مع وظيفة الذاكرة
  • ضمان لمدة 5 سنوات
المعايير الفنية
مواصفات الإدخال
جهد التشغيل 198-264 فولت تيار متردد 50 هرتز/60 هرتز
جهد الإدخال المقنن 220-240 فولت تيار متردد 50 هرتز/60 هرتز
نطاق جهد الإدخال DC 200-240 فولت تيار مستمر
تيار الإدخال 0.19 أمبير كحد أقصى.
تيار الاندفاع الداخل <15 أمبير (عرض نبضة نصف التيار 100 ميكروثانية) @230 فولت تيار متردد
معامل القدرة (@230 فولت، حمل 100%) ≥ 0.95
التشوه التوافقي الكلي نموذجي: 15% (@230 فولت تيار متردد، حمل 100%)
طاقة الاستعداد ≤ 0.5 واط (@230 فولت تيار متردد عند إيقاف تشغيل DALI)
الكفاءة (@230 فولت تيار متردد، حمل 100%) 88% كحد أقصى.
طريقة الأسلاك مقطع عرضي للسلك: 0.75-2.5 مم²
مواصفات الإخراج
وضع التشغيل تيار ثابت
نوع الحمل LED
متطلبات التموج قيمة الوميض: أقل من 5% لكامل نطاق التعتيم
وقت البدء <1 ثانية (@230 فولت تيار متردد)؛ <0.5 ثانية (@200 فولت تيار مستمر)
جهد الخرج بدون حمل 68 فولت تيار مستمر كحد أقصى.
نطاق جهد الخرج للحمل 9-50 فولت تيار مستمر
طاقة الخرج بالحمل الكامل 36 واط كحد أقصى.
تيار الخرج للحمل 500-1100 مللي أمبير
دقة التيار الثابت ±5%
طريقة الأسلاك مقطع عرضي للسلك: 0.75-1.5 مم²
طريقة التحكم
تعتيم PUSH الأساسي تعتيم PUSH الأساسي (الحد الأقصى لطول سلك التوصيل: 20 مترًا)
تعتيم DALI تعتيم DALI (الحد الأقصى لطول السلك: 300 متر)
نطاق التعتيم تعتيم PUSH و DALI: 0%-100%
متطلبات الحماية
حماية درجة الحرارة الزائدة للإخراج نعم، بدون وظيفة الاستعادة الذاتية (يمكن الاستفسار عنها)
حماية ماس كهربائي للإخراج نعم، مع وظيفة الاستعادة الذاتية (يمكن الاستفسار عنها)
بيئة التشغيل
درجة حرارة/رطوبة التشغيل -25 درجة مئوية ~ 50 درجة مئوية، الرطوبة: 85% (غير متكثفة)
درجة حرارة/رطوبة التخزين -40 درجة مئوية ~ 80 درجة مئوية، الرطوبة: 85% (غير متكثفة)
درجة الحرارة القصوى للحالة (Tc) 85 درجة مئوية
السلامة و EMC
معيار EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
معيار بروتوكول DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19 / 251 / 252 / 253
معيار السلامة EN61347-1 EN61347-2-13
الشهادة CE, CB, ENEC
جهد التحمل 3750 فولت تيار متردد، 5 مللي أمبير، 60 ثانية (الإدخال "L N" - الإخراج "SEC")
مواصفات أخرى
درجات الحماية IP20
نوع الحماية الفئة الثانية
نوع التثبيت تركيب مستقل
الأبعاد 154 × 63 × 28 مم
وظيفة ذاكرة انقطاع التيار الكهربائي نعم، ذاكرة انقطاع التيار الكهربائي PUSH
مزامنة تعتيم PUSH متوازي: 15 وحدة كحد أقصى. متسلسل: 25 وحدة كحد أقصى.
متطلبات التعبئة والتغليف كيس PE + صندوق كرافت + دليل + فاصل + صندوق خارجي (K=A)
الوزن 179.5±5 جرام
العمر الافتراضي 5 سنوات @Ta حمل كامل
ملاحظة: يتم اختبار جميع المعلمات بجهد إدخال 230 فولت تيار متردد وبيئة 25 درجة ما لم يتم تحديد خلاف ذلك.
الأبعاد
36W NFC قابلة للبرمجة DALI DT8 LED driver مصدر تيار ثابت 500ma إلى 1100ma 0
36W NFC قابلة للبرمجة DALI DT8 LED driver مصدر تيار ثابت 500ma إلى 1100ma 1
مخططات الأسلاك
وضع القناة: عنوان واحد لقناتين (209 DT8)؛ عنوانان لقناتين (207 DT6)؛ عنوان واحد لقناتين (207 DT6)
36W NFC قابلة للبرمجة DALI DT8 LED driver مصدر تيار ثابت 500ma إلى 1100ma 2
36W NFC قابلة للبرمجة DALI DT8 LED driver مصدر تيار ثابت 500ma إلى 1100ma 3
الشكل أ: تعتيم PUSH (متوازي) | الشكل ب: تعتيم PUSH (متسلسل)
36W NFC قابلة للبرمجة DALI DT8 LED driver مصدر تيار ثابت 500ma إلى 1100ma 4
الشكل ج: تعتيم DALI
وضع القناة: عنوان واحد لقناة واحدة (207 DT6)
36W NFC قابلة للبرمجة DALI DT8 LED driver مصدر تيار ثابت 500ma إلى 1100ma 5
36W NFC قابلة للبرمجة DALI DT8 LED driver مصدر تيار ثابت 500ma إلى 1100ma 6
الشكل د: تعتيم PUSH (متوازي) | الشكل هـ: تعتيم PUSH (متسلسل)
36W NFC قابلة للبرمجة DALI DT8 LED driver مصدر تيار ثابت 500ma إلى 1100ma 7
الشكل و: تعتيم DALI
منحنيات تخفيض التيار والتعتيم
36W NFC قابلة للبرمجة DALI DT8 LED driver مصدر تيار ثابت 500ma إلى 1100ma 8
منحنى التعتيم
36W NFC قابلة للبرمجة DALI DT8 LED driver مصدر تيار ثابت 500ma إلى 1100ma 9
36W NFC قابلة للبرمجة DALI DT8 LED driver مصدر تيار ثابت 500ma إلى 1100ma 10
الجهد المقابل للتيار
التيار (مللي أمبير) Pomax (واط) Uout (فولت)
50025.09~50
55027.59~50
60030.09~50
65032.59~50
70035.09~50
75036.09~48
80036.09~45
85035.79~42
90036.09~40
95036.19~38
100036.09~36
105035.79~34
110036.39~33
مجموعات بيانات التيار النموذجية هي للمرجعية عند تحديد نماذج تركيبات LED. يمكن ضبط المزيد من مستويات التيار بواسطة NFC باستخدام تطبيق جوال قابل للتعديل بزيادات 1 مللي أمبير.
36W NFC قابلة للبرمجة DALI DT8 LED driver مصدر تيار ثابت 500ma إلى 1100ma 11
امسح الرمز ضوئيًا لتنزيل تطبيق Merrytek NFC
وصف تشغيل التشغيل/الإيقاف والتعتيم
  • أ. اضغط لفترة قصيرة على مفتاح PUSH (0.1 ثانية - 1 ثانية) لتشغيل أو إيقاف تشغيل محرك LED.
  • ب. التعتيم: اضغط مع الاستمرار على مفتاح PUSH (1 ثانية - 8 ثوانٍ) لتحقيق التعتيم أو الإشراق، مع نطاق 2-100%.
  • ج. تعديل درجة حرارة اللون: قم بإيقاف تشغيل الأضواء باستخدام PUSH، ثم اضغط مع الاستمرار لضبط درجة حرارة اللون من السطوع الحالي. حرر واضغط مرة أخرى للتعديل في الاتجاه المعاكس. لا يوجد تشغيل لمدة 5 ثوانٍ يخرج من وضع تعديل الألوان.
  • د. الذاكرة: تحتوي ميزة تعتيم PUSH على وظيفة ذاكرة التعتيم.
  • هـ. مزامنة التعتيم: يمكن مزامنة مصادر الطاقة المتصلة بنفس مفتاح PUSH بالضغط مع الاستمرار لأكثر من 15 ثانية.
  • و. وضع تعتيم DALI: اتصل بنظام DALI للتعتيم عبر مضيف DALI بنطاق 0-100%.
ملاحظات هامة
  • يجب توصيل محرك LED بالحمل قبل تشغيل طاقة الإدخال؛ وإلا، فقد يتضرر محرك LED.
  • بعد إيقاف تشغيل إدخال محرك LED، سيكون هناك جهد متبقي عند الخرج، والذي يمكن الحفاظ عليه لمدة 3 دقائق تقريبًا.
  • قبل ضبط المعلمات عبر NFC، يرجى التأكد من إيقاف تشغيل المحرك.
