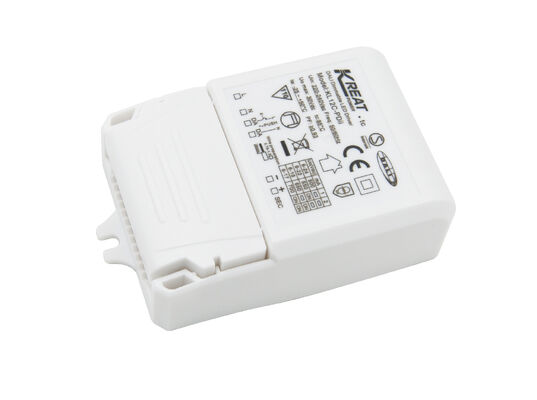

DALI2 DT6 150-500mA 12W محرك LED قابل للتخفيف للضوء الأسفل مع برمجة NFC

  • DALI2 DT6 150-500mA 12W Dimmable LED Driver For Led downlight With NFC Programming
مكان المنشأ شنتشن، الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
رقم الموديل KL12C-PDiiN
الحد الأدنى لكمية 100 قطعة
الأسعار قابل للتفاوض
تفاصيل التغليف صندوق أبيض + تعليمات الكرتون الخارجي اللوح (K = A)
وقت التسليم 1 ، عينة والنظام الصغير: في غضون 5 أيام عمل بعد تلقي دفعتك. 2 ، الطلب بالجملة: 4-5 أسابيع بعد تلقي ا
شروط الدفع تي/تي
القدرة على العرض 20000 جهاز كمبيوتر شخصى شهريا
تفاصيل المنتج
جهد التشغيل 220-240 فولت تيار متردد، 50 هرتز / 60 هرتز عامل الطاقة ≥0.9c @230vac （الحمل الكامل）
الطاقة الاحتياطية .50.5 واط (@ 230 فولت تيار متردد) كفاءة 83%Max. 83% ماكس. @230VAC （Full load） @230VAC (حمولة كاملة)
وضع التشغيل DALI2 تعتيم ودفع التعتيم أبعاد التثبيت 88*52*25.5 مللي متر
ضمان 5 سنوات التيار الثابت للخروج 150-500 مللي أمبير
إبراز

محرك LED DALI2 القابل للتخفيض 12W,محرك إضاءة LED القابلة للبرمجة NFC,150-500mA DALI2.0 محرك LED

,

NFC programmable LED downlight driver

,

150-500mA DALI2.0 LED driver
اترك رسالة
منتوج وصف
DALI2 DT6 150-500mA 12W محرك LED قابل للتخفيف للضوء الأسفل LED مع برمجة NFC
لمحة عامة عن المنتج

DALI2 DT6 150-500mA 12W محرك LED قابل للتخفيف للضوء الأسفل LED مع برمجة NFC

خصائص المنتج
  • خالية من التوهج في جميع أنحاء نطاق التخفيف
  • طاقة الاستعداد أقل من 0.5 واط
  • الضوء الأساسي مع زر الضغط
  • تقنية NFC للبرمجة اللاسلكية
  • واجهة DALI المدمجة DT6
  • عملية الطوارئ المتواصلة من خلال التيار المركزي DT19
  • تعويضات CLO
  • الحماية: انقطاع قصير / زيادة درجة الحرارة / زيادة الجهد
  • تخفيض التيار لدرجة حرارة محيطية عالية
  • اضغط على الضوء الضئيل مع وظيفة الذاكرة
  • ضمان لمدة 5 سنوات
المعلمات التقنية
سلسلة الميكرو: KL12C-PDiiN
مواصفات المدخلات
الجهد التشغيلي 198-264Vac 50Hz/60Hz
الجهد المدخل الاسمي 220-240 فاكس 50 هرتز/60 هرتز
نطاق الجهد المدخل المتردد 200-240Vdc
تيار المدخل 0.07A ماكس
التيار الداخلي < 15A (نصف عرض نبضات التيار الحالي 100μs) @ 230Vac
عامل الطاقة (@ 230V 100% حمولة) ≥ 0.9C
التشوه الهارموني الكلي النموذجي: 15% (@ 230Vac ، حمولة 100٪)
طاقة الاستعداد ≤0.5W (@ 230Vac عند إيقاف تشغيل PUSH أو DALI)
الكفاءة (@ 230Vac ، حمولة 100٪) 83%
طريقة الأسلاك 0.75-1.5ملم2
مواصفات الإخراج
وضع العمل التيار المستمر
نوع الحمولة مصباح LED
متطلبات الريبول قيمة التلميع: أقل من 5 ٪ لمدى الضوء الكامل
وقت البدء < 1s (@ 230Vac) ؛ < 0.5s (@ 200Vdc)
الجهد الخارجي بدون حمولة 55 فولت DC Max
نطاق الجهد الخارجي للحمل 3-40 فولت DC
الطاقة الخارجة بالكامل 12 واط
التيار الخارجي للحمل 150-500mA
التيار الثابت / الجهد الدقيق دقة التيار الثابت ± 5%
طريقة الأسلاك محطة الدفع، القطر العرضي للأسلاك: 0.75-1.5mm2
طريقة التحكم
الضوء الأساسي للضغط التخفيف الأساسي للضغط (أقصى طول الرصاص: 20M)
نطاق الضبابية الضبابية الرئيسية PUSH و DALI: 0%-100%
التخفيف DALI ضبابية DALI (أقصى طول الرصاص: 300 م)
الحماية والبيئة
الخروج فوق حماية درجة الحرارة نعم، بدون وظيفة التعافي الذاتي (يمكن استفسارها)
حماية الاختصار الخارجي نعم، مع وظيفة التعافي الذاتي (يمكن استفسار)
درجة حرارة/رطوبة العمل -25°C~50°C الرطوبة: 85% (غير مكثفة)
درجة حرارة التخزين / الرطوبة -40°C~80°C، الرطوبة: 10%-95%
الحرارة القصوى للحالة (Tc) 85 درجة مئوية
السلامة والشهادات
معيار EMC EN55015 EN61547 EN61000-3-2
معيار بروتوكول DALI IEC62386-102 ، IEC62386-207 DT6 / 251 / 252 / 253 IEC62386-220 DT19
معيار السلامة EN61347-1 EN61347-2-13
الشهادة CE، CB، ENEC، SAA
مقاومة الجهد 3750فاكس، 5mA، 60s (مدخل "L N" - مخرج "SEC")
المواصفات الفيزيائية
درجات الحماية IP20
نوع الحماية الفئة الثانية
نوع المنشأة المنشأة المستقلة
الأبعاد (مع التشنج) 88 × 52 × 25.5 ملم
وظيفة الذاكرة نعم، PUSH انقطاع الذاكرة
مزامنة التخفيف PUSH متوازي: 15 وحدة كحد أقصى. سلسلة: 25 وحدة كحد أقصى.
متطلبات التعبئة كيس PE + التعليمات + صندوق الكرافت + لوحة + كرتون خارجي (K=A)
الوزن (مع التشنج) 80.2±5 غرام
الحياة 5 سنوات @Ta كامل الحمل
الملاحظة: يتم اختبار جميع المعلمات عند فولتاج المدخل 230 فاكس وبيئة 25 درجة ما لم يتم تحديدها.
الأبعاد
DALI2 DT6 150-500mA 12W محرك LED قابل للتخفيف للضوء الأسفل مع برمجة NFC 0
مخططات الأسلاك
DALI2 DT6 150-500mA 12W محرك LED قابل للتخفيف للضوء الأسفل مع برمجة NFC 1
الشكل: تضييق DALI
DALI2 DT6 150-500mA 12W محرك LED قابل للتخفيف للضوء الأسفل مع برمجة NFC 2
الشكل ب الضوء الضوئي
منحنيات التخفيف والضباب
DALI2 DT6 150-500mA 12W محرك LED قابل للتخفيف للضوء الأسفل مع برمجة NFC 3 DALI2 DT6 150-500mA 12W محرك LED قابل للتخفيف للضوء الأسفل مع برمجة NFC 4
التيار الحالي المتوافق
التيار (mA) البوماكس (W) أوت (V)
150 6.0 3 ~ 40
200 8.0 3 ~ 40
250 10.0 3 ~ 40
300 12.0 3 ~ 40
350 12.3 3 ~ 35
400 12.0 3 ~ 30
450 12.2 3 ~ 27
500 12.0 3 ~ 24

مجموعات بيانات التيار النموذجية هي مرجعية عند اختيار نماذج مصباح LED. يمكن تعيين مستويات التيار الأكثر بواسطة NFC باستخدام APP المحمول القابل للتعديل في خطوات 1mA.

DALI2 DT6 150-500mA 12W محرك LED قابل للتخفيف للضوء الأسفل مع برمجة NFC 5
مسح الرمز لتنزيل تطبيق NFC من Merrytek
تعليمات التشغيل
  • تشغيل / إيقاف:الضغط القصير على مفتاح PUSH (0.1s-1s) ، وسيتم تشغيل أو إيقاف تشغيل مدفع LED.
  • التخفيف:اضغط واحتفظ بمفتاح PUSH (1s-8s) ، ويمكن لمشغل LED تحقيق الضبابية أو الإضاءة أو كليهما مع نطاق الضبابية من 1-100٪.
  • الذاكرة:تمتلك وظيفة التخفيف من الذاكرة.
  • مزامنة التخفيف:يمكن مزامنة الطاقة المتصلة بنفس مفتاح PUSH عن طريق الضغط على مفتاح PUSH والاحتفاظ به لفترة أطول من 15 ثانية.
  • وضع التخفيف DALI:قم بتوصيل مصدر الطاقة بنظام (دالي) ويمكن تخفيفه بواسطة مضيف (دالي) نطاق التخفيف هو 0-100%
ملاحظات أمنية مهمة
  1. يجب توصيل محرك LED بالحمل قبل تشغيل طاقة المدخل ؛ خلاف ذلك ، قد يتلف محرك LED.
  2. بعد إيقاف تشغيل مدخل محرك LED ، سيكون هناك توتر متبقي في المخرج ، والذي يمكن الحفاظ عليه لمدة 3 دقائق تقريبًا.
  3. قبل تعيين المعلمات عن طريق NFC، يرجى التأكد من أن السائق مغلق.
