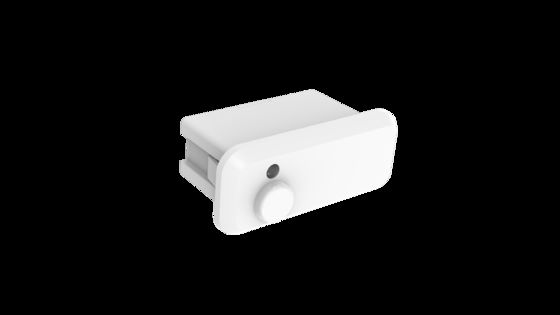

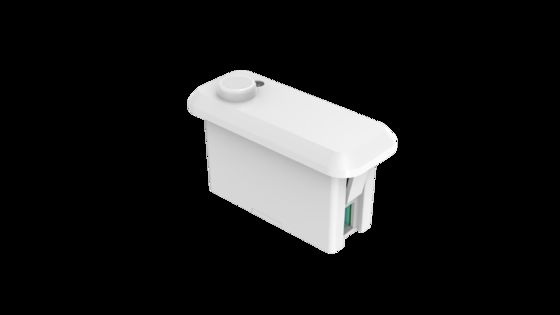

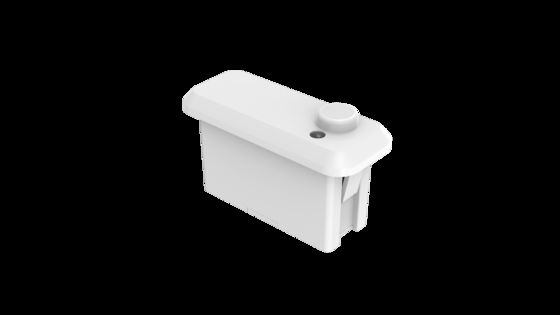

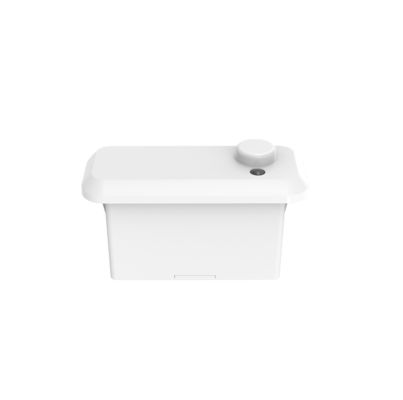

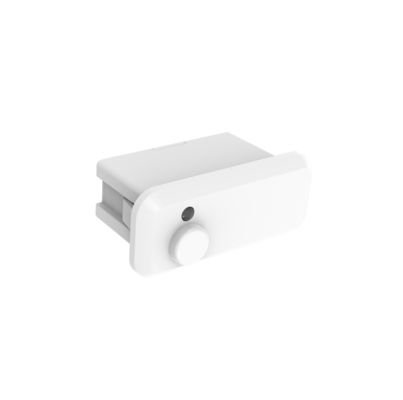

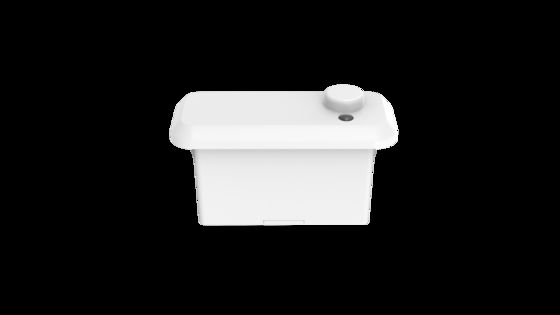

2.4G تجميع لاسلكي جهاز استشعار الحركة PIR، PWM الضبابية، Zhaga book20 واجهة MC182D 99 1 B

  • 2.4G Wireless Grouping PIR Motion Sensor, PWM Dimming, Zhaga book20 Interface MC182D 99 1 B
  • 2.4G Wireless Grouping PIR Motion Sensor, PWM Dimming, Zhaga book20 Interface MC182D 99 1 B
  • 2.4G Wireless Grouping PIR Motion Sensor, PWM Dimming, Zhaga book20 Interface MC182D 99 1 B
  • 2.4G Wireless Grouping PIR Motion Sensor, PWM Dimming, Zhaga book20 Interface MC182D 99 1 B
  • 2.4G Wireless Grouping PIR Motion Sensor, PWM Dimming, Zhaga book20 Interface MC182D 99 1 B
  • 2.4G Wireless Grouping PIR Motion Sensor, PWM Dimming, Zhaga book20 Interface MC182D 99 1 B
  • 2.4G Wireless Grouping PIR Motion Sensor, PWM Dimming, Zhaga book20 Interface MC182D 99 1 B
مكان المنشأ شنتشن ، الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
رقم الموديل MC182D 99 1 ب
الحد الأدنى لكمية 100pcs
الأسعار قابل للتفاوض
تفاصيل التغليف clapboard + carton (k = a)
وقت التسليم 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي الدفع الخاص بك. 2 ، الجزء الأكبر: 3-4 أسابيع بعد است
شروط الدفع ر/ر
القدرة على العرض 10000 pcs/month
تفاصيل المنتج
جهد التشغيل 12 ± 1VDC التشغيل الحالي 60 ± 5MA
إشارة الإخراج PWM إشارة التعتيم ارتفاع التركيب 3M (4M كحد أقصى)
درجة حرارة التشغيل -25 -55 ℃ شهادة م
حياة 5 سنوات ضمان @att (داخلي)
إبراز

2.4G wireless motion sensor

,

PIR motion sensor with PWM dimming

,

Zhaga book20 motion sensor
اترك رسالة
منتوج وصف
مستشعر حركة PIR لاسلكي 2.4G، تعتيم PWM، واجهة Zhaga book20
ميزات المنتج
  • مستشعر وجود مدمج، واجهة zhaga20 قياسية
  • يعتمد تقنية كشف الحركة PIR، يدعم ارتفاع تركيب أقصى 4 أمتار
  • ضمان المنتج لمدة 5 سنوات
  • وظيفة مستشعر الحركة وضوء النهار
  • ينطبق على بيئات المكاتب والفصول الدراسية التي تتطلب كشف الحركة
  • تجميع الشبكات لاسلكيًا عبر 2.4G، لا حاجة للإقران أو البوابة
  • خرج PWM خافت، وظيفة تعتيم بخطوتين/ثلاث خطوات
  • يمكن ضبط جميع معلمات المستشعر عن طريق جهاز التحكم عن بعد
المعلمات الفنية
الإدخال
الجهد المقنن 12±1VDC
تيار التشغيل 60±5mA
جهد التموج <100mVp-p
الإخراج
إشارة الخرج MC182D 99 1 B
إشارة تعتيم PWM
معلمات المستشعر
وضع الكشف كشف PIR
منطقة الكشف 100% /75%/50%/25%(MH17)؛ 100% / 50%/25%(MH15)
وقت الاحتفاظ 30 ثانية / 1 دقيقة / 3 دقائق / 5 دقائق / 10 دقائق / 20 دقيقة / 30 دقيقة (MH17)؛ 30 ثانية / 1 دقيقة / 3 دقائق (MH15)
فترة الاستعداد 0 ثانية / 10 ثوانٍ / 1 دقيقة / 3 دقائق / 5 دقائق / 10 دقائق / 30 دقيقة / +∞ (MH17)؛ 5 دقائق / 10 دقائق / +∞ (MH15)
مستوى التعتيم في وضع الاستعداد 10% / 20% / 30% / 50% (MH17)؛ 10% / 30% (MH15)
مستشعر ضوء النهار عتبة ضوء النهار: 5 لوكس / 15 لوكس / 30 لوكس / 50 لوكس / 100 لوكس / 150 لوكس / 999 لوكس (تعطيل) (MH17) 15 لوكس / 50 لوكس / (تعطيل) (MH15) (حالة انتشار الضوء المحيط)
حصاد ضوء النهار: 100 لومن / 200 لومن / 300 لومن / 400 لومن / 500 لومن / 600 لومن / تعطيل (MH17 اضغط "P" للدخول إلى وضع حصاد ضوء النهار)
نطاق الكشف (نصف القطر) تركيب السقف بارتفاع 3 أمتار: 0.6 ~ 1 متر / ثانية ≥ 3 أمتار؛ اختبار الاتجاه المماسي الحركة والحركة الطفيفة: r ≥ 2.5 متر شرط الاختبار: حساسية 100%، مساحة مفتوحة داخلية 60 متر مربع. درجة حرارة البيئة المحيطة 25 درجة مئوية
ارتفاع التركيب 3 أمتار (4 أمتار كحد أقصى)
المعلمات اللاسلكية
تردد التشغيل 2.400-2.483 جيجاهرتز
قوة الإرسال 6 ديسيبل ميلي واط
المجموعة حد أقصى 32 جهازًا في المجموعة الواحدة
مسافة الإرسال 15 مترًا كحد أقصى (مسافة إرسال نقطة إلى نقطة في منطقة مفتوحة)
البيئة
درجة حرارة التشغيل (Ta) -25 درجة مئوية - 55 درجة مئوية
درجة حرارة التخزين -40 درجة مئوية ~ +80 درجة مئوية الرطوبة: ≤ 85% (بدون تكثيف)
معايير الشهادات
الشهادة CE
المتطلبات البيئية الامتثال لمتطلبات RoHS 2.0 و Reach
تصنيف IP IP20
فئة الحماية الفئة الثانية
أخرى
الأسلاك طرف PH2.0 بـ 3 سنون
متطلبات التركيب تركيب خارجي Zhaga book20
متطلبات التعبئة فاصل + كرتون (K=A)
الوزن الصافي 16±3 جرام
العمر الافتراضي ضمان 5 سنوات @Ta داخلي
وصف الوظيفة
√ وظيفة التشغيل/الإيقاف فترة الاستعداد مضبوطة على "0 ثانية"
√ تعتيم بخطوتين فترة الاستعداد مضبوطة على "+∞"
√ تعتيم بثلاث خطوات فترة الاستعداد مضبوطة على "10 ثوانٍ / 1 دقيقة / 3 دقائق / 5 دقائق / 10 دقائق / 30 دقيقة"
√ حصاد ضوء النهار فترة الاستعداد مضبوطة على "5 ثوانٍ / 10 ثوانٍ / 1 دقيقة / 3 دقائق / 5 دقائق / 10 دقائق / 30 دقيقة"
أولوية ضوء النهار غير متاح
√ التجميع مجموعة عن بعد "1-16" وضبط إشارة Rx للمستشعر
الرسوم البيانية
الأبعاد (الوحدة: مم)
Dimension diagram of 2.4G Wireless PIR Motion Sensor
الوظيفة
Function diagram of 2.4G Wireless PIR Motion Sensor
الأسلاك
Wiring diagram of 2.4G Wireless PIR Motion Sensor
تعليمات التركيب
Installation instruction for 2.4G Wireless PIR Motion Sensor Additional installation instruction for 2.4G Wireless PIR Motion Sensor
نطاق الكشف
Detection range diagram of 2.4G Wireless PIR Motion Sensor
جهاز التحكم عن بعد
MH15
MH15 remote control for 2.4G Wireless PIR Motion Sensor
MH17
MH17 remote control for 2.4G Wireless PIR Motion Sensor
التهيئة

بعد التشغيل، يقوم المستشعر تلقائيًا بتشغيل الضوء بسطوع 100% ويقوم بفحص ذاتي لمدة 45-60 ثانية. خلال التهيئة، لا يمكن للمستشعر اكتشاف الحركة. يدخل وضع الاستشعار بعد التهيئة، وخلال ذلك، يظل المصباح بسطوع 100%.

الإعدادات الافتراضية للمصنع

الحساسية: 100%، وقت الاحتفاظ: 5 ثوانٍ، مستشعر ضوء النهار: تعطيل، فترة الاستعداد: 0 ثانية، مستوى التعتيم في وضع الاستعداد: 10%

إشعار التطبيق
  • يجب تركيب المستشعر بواسطة كهربائي محترف. يرجى فصل الطاقة قبل التركيب والأسلاك وتغيير المعلمات.
  • لا يمكن لمستشعر PIR اختراق أي مواد، يرجى التأكد من عدم وجود عوائق بين المستشعر والأشخاص/الأشياء المتحركة.
  • قد يجد المستشعر صعوبة في اكتشاف الأشخاص إذا كانوا يرتدون ملابس سميكة في فصل الشتاء البارد.
  • سيتم اعتبار الإشارات الحرارية كإشارات حركة لتشغيل المستشعر. تجنب توجيه المستشعر نحو مكيف الهواء أو أي مصدر حرارة آخر.
  • المستشعر للاستخدام الداخلي فقط. قد يؤثر ضوء الشمس الخارجي على اكتشاف المستشعر.
  • نظرًا للتحسين المستمر، قد تتغير محتويات هذه التعليمات دون إشعار مسبق.
  • قد يختلف أداء التعتيم عند العمل مع مشغلات 0-10 فولت مختلفة.
  • يتم قياس عتبة ضوء النهار في بيئة مشمسة بدون ظلال وانعكاس منتشر للضوء المحيط. قد يختلف مستوى اللوكس المحيط في بيئات مختلفة، الطقس، المناخ، الوقت من اليوم، والموسم.
  • مسافة الكشف مرتبطة بارتفاع الأشخاص، ارتفاع التركيب، زاوية التركيب، درجة حرارة بيئة العمل، إلخ. عندما تقترب درجة حرارة البيئة المحيطة من نطاق درجة حرارة جسم الإنسان (36 درجة مئوية ~ 37 درجة مئوية / 96.8 ~ 98.6 درجة فهرنهايت)، سيضعف كشف حركة PIR بشكل كبير أو لن يستجيب. عندما تكون درجة حرارة البيئة المحيطة أو درجة حرارة صينية LED أعلى من 55 درجة مئوية / 131 درجة فهرنهايت، قد تحدث تشغيلات خاطئة، يرجى محاولة تقليل حساسية الكشف لتحسين ذلك. إذا استمرت التشغيلات الخاطئة، فلا ينبغي استخدام مستشعر PIR في المساحة.
  • منطقة الكشف المعطاة هي قيمة نموذجية تم قياسها بواسطة مختبرين بارتفاع 165 سم في بيئة داخلية مفتوحة.
  • يجب استخدام هذا المنتج مع مصدر طاقة تيار مستمر مثبت الجهد يكون جهد إدخاله مستقرًا وعامل تموج منخفضًا (عامل التموج أقل من 100 مللي فولت؛ تيار الحمل أكبر من 25 مللي أمبير).
  • عند التركيب في بيئة جديدة، يرجى تركيب واختبار 5 قطع على الأقل أولاً قبل التركيب بالجملة.

اعتبارات تطبيق PIR:

PIR هو مستشعر الأشعة تحت الحمراء الكهروحرارية الذي يكتشف التغيرات في الأشعة تحت الحمراء. يرجى الانتباه إلى الأمور التالية أثناء الاستخدام الفعلي:

  • عند اكتشاف مصادر حرارة بخلاف جسم الإنسان
  • عندما لا تتغير درجة حرارة مصدر الحرارة أو لا يتحرك مصدر الحرارة
  • عوامل بيئية أخرى ذات صلة وانتهاكات مبدأ تطبيق PIR تؤثر

سيناريوهات التشغيل الخاطئ المحتملة:

  • عند دخول حيوانات صغيرة إلى نطاق الكشف
  • عندما تتعرض الأشعة تحت الحمراء البعيدة من ضوء الشمس، مصابيح السيارات، المصابيح المتوهجة، إلخ، مباشرة للمستشعر
  • عندما تتغير درجة الحرارة في نطاق الكشف بشكل كبير بسبب الهواء الدافئ، الهواء البارد من معدات البيوت البلاستيكية الباردة، بخار الماء من أجهزة الترطيب، إلخ.

سيناريوهات عدم التشغيل المحتملة:

  • عند وجود مواد مثل الزجاج والأكريليك التي تحجب انتقال الأشعة تحت الحمراء البعيدة بين المستشعر وجسم الكشف
  • مصدر الحرارة داخل نطاق الكشف بالكاد يتحرك أو يتحرك بسرعة عالية
