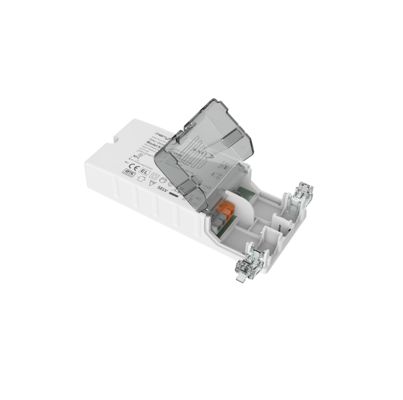

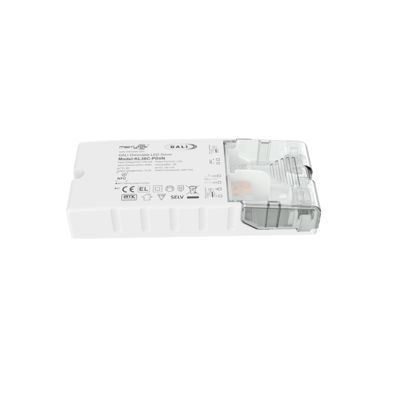

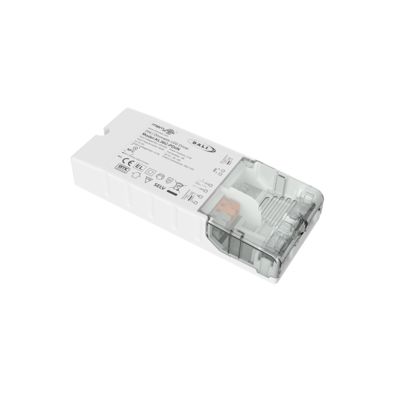

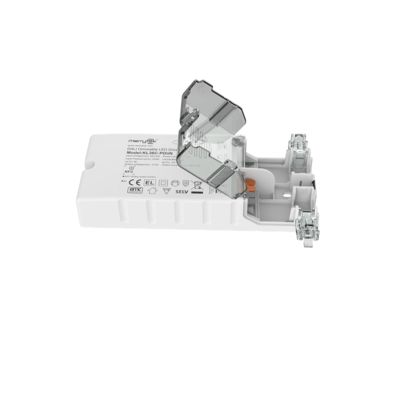

سلسلة سهلة الاستخدام 36 واط برنامج تشغيل LED قابل للبرمجة بتقنية NFC برنامج تشغيل إلكتروني LED قابل للتعتيم DALI2 خرج من 500 مللي أمبير إلى 1100 مللي أمبير
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE |
| رقم الموديل | KL36C-PDiiN |
| الحد الأدنى لكمية | 100 |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | صندوق أبيض + كرتون، 50 قطعة/CTN |
| وقت التسليم | 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي الدفع الخاص بك. 2 ، الجزء الأكبر: 3-4 أسابيع بعد است |
| شروط الدفع | t/t أو paypal |
| القدرة على العرض | 10000 قطعة شهرياً |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
(وي تشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| جهد المدخلات المقدرة | 220-240 فولت تيار متردد، 50 هرتز / 60 هرتز | نطاق جهد إدخال التيار المستمر | 200-240 فولت تيار مستمر |
|---|---|---|---|
| وضع التشغيل | تيار مستمر | طريقة التحكم | برنامج تشغيل LED قابل للبرمجة بتقنية NFC DALI2 وتعتيم PUSH |
| عامل القوة | ≥0.95 | كفاءة | 88٪ |
| حاضِر | 500-1100MA | البعد | 154x63x28mm |
| تصنيف IP | IP20 | ضمان | 5 سنوات |
| إبراز | محرك LED قابل للتضييق 36W,محرك LED DALI2 الضبابي,500mA-1100mA محرك التيار الثابت,DALI2 dimming LED driver,500mA-1100mA constant current driver |
||
منتوج وصف
سلسلة سهلة الاستخدام 36 واط برنامج تشغيل LED قابل للبرمجة بتقنية NFC، برنامج تشغيل إلكتروني LED قابل للتعتيم DALI2، خرج من 500mA إلى 1100mA
1. الوصف
- خالي من الوميض لنطاق التعتيم بأكمله
-تقنية NFC للبرمجة اللاسلكية
- طاقة الاستعداد أقل من 0.5 واط
- واجهة DALI مدمجة DT6
-تشغيل الطوارئ بتيار مستمر مركزي DT19
- الحماية: ماس كهربائي / ارتفاع درجة الحرارة / زيادة الجهد
-تعويض CLO
- تخفيض التيار لدرجة الحرارة المحيطة المرتفعة
- pushDIM مع وظيفة الذاكرة
-أسلاك سريعة ومريحة وموفرة للوقت
- ضمان لمدة 5 سنوات
2. المعلمات
| الإدخال | جهد التشغيل | 198-264Vac 50Hz/60Hz | ||||||
| جهد الإدخال المقنن | 220-240Vac 50Hz/60Hz | |||||||
| نطاق جهد الإدخال DC | 200-240Vdc | |||||||
| تيار الإدخال | 0.19A كحد أقصى. | |||||||
| تيار الاندفاع الداخل | <15A (عرض نبضة التيار النصفي 100μs) @230Vac | |||||||
| معامل القدرة (@230V100% حمل) | ≥ 0.95 | |||||||
| إجمالي التشوه التوافقي | نموذجي: 15% (@230Vac, 100% حمل) | |||||||
| طاقة الاستعداد | ≤0.5W (@230Vac عند إيقاف تشغيل DALI) | |||||||
| الكفاءة (@230Vac, 100% حمل) | 88% كحد أقصى. | |||||||
| طريقة الأسلاك | مقطع عرضي للسلك: 0.75-2.5 مم2 | |||||||
|
قاطع الدائرة الأوتوماتيكي (احسب التيار في السلك) |
النوع | B10 | B13 | B16 | B20 | B25 | / | |
| العدد | 20 | 25 | 35 | 42 | 55 | / | ||
| النوع | C10 | C13 | C16 | C20 | C25 | C32 | ||
| العدد | 35 | 48 | 55 | 75 | 95 | 120 | ||
| الإخراج | وضع التشغيل | تيار ثابت | ||||||
| نوع الحمل | LED | |||||||
| متطلبات التموج (الوميض أو الخالي من الوميض) | قيمة الوميض: أقل من 5% لنطاق التعتيم بأكمله | |||||||
| وقت البدء | <1s (@230Vac); <0.5s (@200Vdc) | |||||||
| جهد الخرج بدون حمل | 68V DC كحد أقصى. | |||||||
| نطاق جهد الخرج للحمل | 9-50V DC | |||||||
| طاقة الخرج بالحمل الكامل | 36W كحد أقصى. | |||||||
| تيار الخرج للحمل | 500-1100mA | |||||||
| دقة التيار/الجهد الثابت | دقة التيار الثابت ±5% | |||||||
| طريقة الأسلاك | مقطع عرضي للسلك: 0.75-1.5 مم2 | |||||||
| طريقة التحكم | تعتيم PUSH الأساسي | تعتيم PUSH الأساسي (الحد الأقصى لطول سلك التوصيل: 20 مترًا) | ||||||
| تعتيم DALI | تعتيم DALI (الحد الأقصى لطول السلك: 300 متر) | |||||||
| نطاق التعتيم | تعتيم PUSH و DALI: 0%-100% | |||||||
| الاستثناءالحمايةالمتطلباتارتفاع درجة حرارة الخرج الحماية | نعم، بدون وظيفة استعادة ذاتية (يمكن الاستفسار) حماية ماس كهربائي في الخرج |
البيئة | ||||||
| التشغيل | البيئة | |||||||
|
درجة حرارة التشغيل/الرطوبة -25℃~50℃ الرطوبة: 85% (غير متكثفة) |
درجة حرارة التخزين/الرطوبة | -40℃~80℃، الرطوبة: 85% (غير متكثفة) | ||||||
| درجة حرارة الغلاف القصوى (Tc) | 85℃ | |||||||
| السلامة | و EMC | |||||||
|
معيار EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3 |
معيار بروتوكول DALI | IEC62386-102, IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253 | ||||||
| معيار السلامة | EN61347-1 EN61347-2-13 | |||||||
| الشهادة | CE | |||||||
| جهد التحمل | 3750Vac, 5mA, 60s (الإدخال “L N”- الإخراج “SEC”) | |||||||
| أخرى | درجات الحماية | |||||||
| IP20 | نوع الحماية | الفئة الثانية | ||||||
| نوع التثبيت | تركيب مستقل | |||||||
| الأبعاد | 154*63*28mm | |||||||
| وظيفة ذاكرة انقطاع التيار الكهربائي | نعم، ذاكرة انقطاع التيار الكهربائي PUSH | |||||||
| مزامنة تعتيم PUSH | متوازي: 15 وحدة كحد أقصى. | |||||||
| متسلسل: 25 وحدة كحد أقصى. |
متطلبات التعبئة والتغليف كيس PE + صندوق كرافت + دليل + فاصل + صندوق خارجي (K=A) |
|||||||
| الوزن | 179.5±5g | |||||||
| العمر | 5 سنوات @Ta حمل كامل | |||||||
| ملاحظة: يتم اختبار جميع المعلمات بجهد إدخال 230VAC وبيئة 25 درجة ما لم يتم تحديد خلاف ذلك. | 3 | |||||||
| . الأبعاد (الوحدة: مم) | ||||||||
4. مخطط الأسلاكالشكل أ
DALI
تعتيمالشكلبإعداد تروس التيار
5. تخفيض القدرة6. منحنى التعتيم7. إعداد تروس التيار
KL36C-PDiiN
التيار (mA)
Pomax(W)Uout(V)
| 500 | |||
| 25.0 | 9～ | 50 | |
| 550 | 27.5 | 8. تشغيل/إيقاف وتشغيل التعتيم | 48 |
| 600 | 30.0 | 8. تشغيل/إيقاف وتشغيل التعتيم | 48 |
| 650 | 32.5 | 8. تشغيل/إيقاف وتشغيل التعتيم | 48 |
| 700 | 35.0 | 8. تشغيل/إيقاف وتشغيل التعتيم | 48 |
| 750 | 36.0 | 8. تشغيل/إيقاف وتشغيل التعتيم | 48 |
| 800 | 35.7 | 8. تشغيل/إيقاف وتشغيل التعتيم | 45 |
| 850 | 35.7 | 8. تشغيل/إيقاف وتشغيل التعتيم | 42 |
| 900 | 36.3 | 8. تشغيل/إيقاف وتشغيل التعتيم | 40 |
| 950 | 35.7 | 8. تشغيل/إيقاف وتشغيل التعتيم | 38 |
| 1000 | 36.0 | 8. تشغيل/إيقاف وتشغيل التعتيم | 36 |
| 1050 | 35.7 | 8. تشغيل/إيقاف وتشغيل التعتيم | 34 |
| 1100 | 36.3 | 8. تشغيل/إيقاف وتشغيل التعتيم | 33 |
| تم تصميم مجموعات بيانات التيار النموذجية كمرجع عند تحديد نماذج تركيبات LED. يمكن ضبط المزيد من مستويات التيار بواسطة NFC باستخدام تطبيق جوال قابل للتعديل بزيادات 1mA. | امسح الرمز ضوئيًا لتنزيل Merrytek NFC | 8. تشغيل/إيقاف وتشغيل التعتيم | أ. اضغط لفترة قصيرة على مفتاح PUSH (وقت الضغط القصير 0.1s-1s)، سيتم تشغيل أو إيقاف تشغيل برنامج تشغيل LED. |
ب. التعتيم: اضغط مع الاستمرار على مفتاح PUSH (1s-8s)، يمكن لبرنامج تشغيل LED تحقيق التعتيم أو الإشراق أو التعتيم، نطاق التعتيم هو 2-100%.
ج. الذاكرة: تحتوي ميزة تعتيم PUSH على وظيفة ذاكرة التعتيم.
د. مزامنة التعتيم: يمكن مزامنة الطاقة المتصلة بنفس مفتاح PUSH عن طريق الضغط مع الاستمرار على مفتاح PUSH لأكثر من 15 ثانية.
هـ. وضع تعتيم DALI: قم بتوصيل مصدر الطاقة بنظام DALI، ويمكن تعتيمه بواسطة مضيف DALI. نطاق التعتيم هو 0-100%.
9
. الأمور التي تتطلب
أ
نتباه
1) يجب توصيل سلسلة LED بالحمل قبل تشغيل طاقة الإدخال، وإلا فقد تتضرر سلسلة LED.2) بعد إيقاف تشغيل إدخال محرك LED، سيكون هناك جهد متبقي عند الخرج، والذي يمكن الحفاظ عليه لمدة 3 دقائق تقريبًا.3) قبل ضبط المعلمات بواسطة NFC، يرجى التأكد من إيقاف تشغيل برنامج التشغيل.
