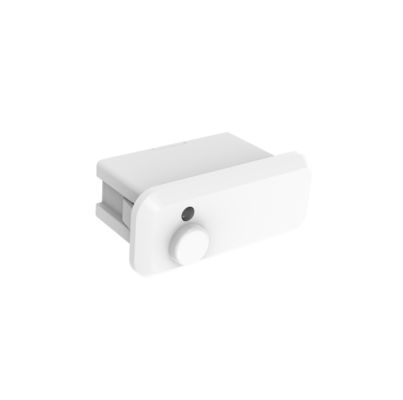

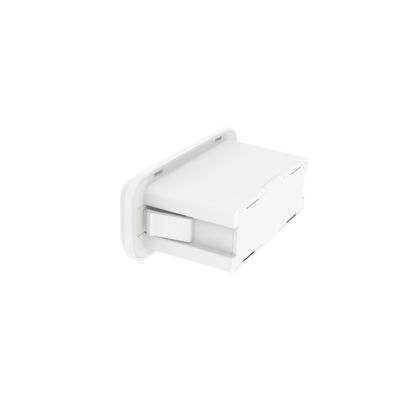

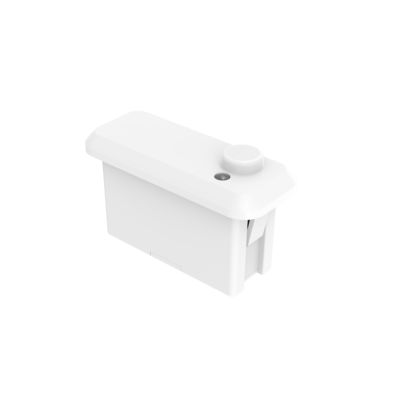

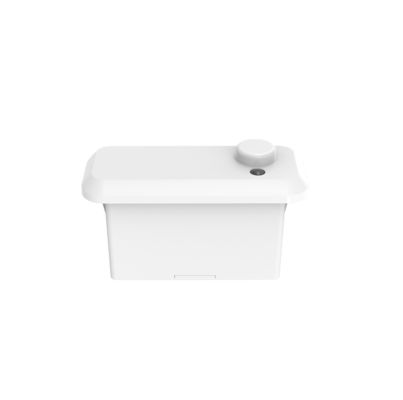

2.4G RF شبكة لاسلكية مستشعر الميكروويف لللوحة والضوء الخطي مع وظيفة جمع ضوء النهار

  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function
  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function
  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function
  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function
Place of Origin Shenzhen, China
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
Model Number MC182D 99 B/ MC182D 99 1 B
Minimum Order Quantity 100PCS
الأسعار قابل للتفاوض
Packaging Details Clapboard + Carton (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
Operating Voltage 12±1VDC Operating current 90±5mA
Output signal 0-10VDC dimming signal/ PWM dimming signal Mounting Height 3m (4m Max )
Operating Temperature -35℃-60℃ Certificate CE
Lifetime 5 years warranty @Ta
اترك رسالة
منتوج وصف

[ميزات المنتج]



  • مستشعر وجود مدمج، واجهة zhaga20 القياسية
  • تعتمد تقنية هوائي الميكروويف الحاصلة على براءة اختراع بتردد 24 جيجاهرتز، وتدعم ارتفاع تركيب أقصى يبلغ 4 أمتار
  • مع التكنولوجيا الألمانية RF، ضمان المنتج لمدة 5 سنوات
  • وظيفة مستشعر الحركة والحركة الطفيفة والضوء النهاري
  • تنطبق على دورات المياه وغرف المعيشة والمطابخ والبيئات الأخرى التي تتطلب اكتشاف الحركة والحركة الطفيفة
  • تجميع الشبكات عن طريق 2.4G اللاسلكية، لا حاجة إلى الاقتران أو البوابة.
  • إخراج 0-10V خافت أو PWM خافت، وظيفة خافتة على خطوتين/3 خطوات.
  • يمكن ضبط جميع معلمات المستشعر عن طريق جهاز التحكم عن بعد.



[المعلمات]



الإدخال
الجهد المقنن 12±1VDC
تيار التشغيل 90±5mA
جهد التموج <100mVp-p
الإخراج
إشارة الإخراج MC182D 99 B1 MC182D 99 1 B1
إشارة تعتيم 0-10VDC إشارة تعتيم PWM
المستشعرPالمعلمات
تردد التشغيل 24 جيجاهرتز ~ 24.25 جيجاهرتز، نطاق ISM
طاقة الإرسال 6dBm كحد أقصى.
منطقة الكشف 100% /75%/50%/25%(MH17)；100% / 50%/25%(MH15)
وقت الانتظار

30 ثانية/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/20 دقيقة/30 دقيقة (MH17)；

30 ثانية/1 دقيقة/3 دقائق (MH15)
فترة الاستعداد

0 ثانية/10 ثانية/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/30 دقيقة/+∞(MH17);

5 دقائق/10 دقائق/ +∞(MH15)
مستوى التعتيم في وضع الاستعداد 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15)
مستشعر ضوء النهار عتبة ضوء النهار

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(تعطيل)(MH17)

15Lux/50Lux/(تعطيل)(MH15)(حالة انتشار الضوء المحيط)
حصاد ضوء النهار

100L/200L/300L/400L/500L/600L/تعطيل

(MH17 اضغط على “P” للدخول إلى وضع حصاد ضوء النهار)
مستوى التعتيم في وضع الاستعداد 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15)
نطاق الكشف (نصف القطر)

تركيب السقف على ارتفاع 3 أمتار

الحركة والحركة الطفيفة: r≥2.5m

حالة الاختبار: حساسية 100%، مساحة داخلية مفتوحة 60㎡
ارتفاع التركيب 3 أمتار (4 أمتار كحد أقصى)
المعلمات اللاسلكية
تردد التشغيل 2.400-2.483 جيجاهرتز
طاقة الإرسال 6dBm
المجموعة مجموعة واحدة كحد أقصى 32 قطعة
مسافة الإرسال 15 متر كحد أقصى (مسافة الإرسال من نقطة إلى نقطة في منطقة مفتوحة)
البيئة
درجة حرارة التشغيل (Ta) -35℃-60℃
درجة حرارة التخزين -40℃~+80℃ الرطوبة: ≤85% (غير متكثف)
الشهادةSالمعايير
الشهادة CE
المتطلبات البيئية الامتثال لمتطلبات RoHS 2.0 و Reach
تصنيف IP IP20
فئة الحماية الفئة الثانية
أخرىs
الأسلاك طرف PH2.0 بـ 3 سنون
متطلبات التركيب تركيب zhaga book20 خارجي
متطلبات التعبئة والتغليف لوح خشبي + كرتون (K=A)
الوزن الصافي ±3 جرام
العمر الافتراضي ضمان لمدة 5 سنوات @Ta



[وصف الوظيفة]



Rوظيفة التشغيل والإيقاف

 يتم ضبط فترة الاستعداد على “0 ثانية”
Rتعتيم على خطوتين يتم ضبط فترة الاستعداد على “+∞”، ويتم ضبط مستشعر ضوء النهار على “عالي”
Rتعتيم على 3 خطوات يتم ضبط فترة الاستعداد على “5 دقائق/10 دقائق”
Rحصاد ضوء النهار يتم ضبط فترة الاستعداد على “+∞”، ويتم ضبط مستشعر ضوء النهار على “منخفض/متوسط”
أولوية ضوء النهار غير متاح
Rالتجميع المجموعة عن بعد “1-8” وتعيين إشارة Rx للمستشعر



[رسم بياني]

  • الأبعاد (الوحدة: مم)

2.4G RF شبكة لاسلكية مستشعر الميكروويف لللوحة والضوء الخطي مع وظيفة جمع ضوء النهار 02.4G RF شبكة لاسلكية مستشعر الميكروويف لللوحة والضوء الخطي مع وظيفة جمع ضوء النهار 1

  • الوظيفة

2.4G RF شبكة لاسلكية مستشعر الميكروويف لللوحة والضوء الخطي مع وظيفة جمع ضوء النهار 2

  • الأسلاك

2.4G RF شبكة لاسلكية مستشعر الميكروويف لللوحة والضوء الخطي مع وظيفة جمع ضوء النهار 3

  • تعليمات التركيب

2.4G RF شبكة لاسلكية مستشعر الميكروويف لللوحة والضوء الخطي مع وظيفة جمع ضوء النهار 42.4G RF شبكة لاسلكية مستشعر الميكروويف لللوحة والضوء الخطي مع وظيفة جمع ضوء النهار 5



[نطاق الكشف]

2.4G RF شبكة لاسلكية مستشعر الميكروويف لللوحة والضوء الخطي مع وظيفة جمع ضوء النهار 6

2.4G RF شبكة لاسلكية مستشعر الميكروويف لللوحة والضوء الخطي مع وظيفة جمع ضوء النهار 7

الحركة إشارة          طفيفة إشارة الحركة

وجود الإنسان: اكتشف جسم الإنسان في منطقة الكشف لتنفيذ كبير إشارات الحركة (المشي) لتشغيل الحث و إخراج مستوى عالٍ (مثل تشغيل الأضواء وإيقافها)، ثم اكتشف إشارات الحركة الطفيفة (انحناء الجسم إلى الأمام والخلف وتأرجح الأطراف وهز الرأس والكتابة واللعب بالهواتف المحمولة وغيرها الحركات الطفيفة.) as وكذلك الكشف عن العلامات الحيوية التنفسية للإنسان الناتجة عن تجويف البطن وتوسع الصدر إلخ للحفاظ على إخراج مستوى عالٍ (مثل هذاs التحكم في الضوءs دائمًا قيد التشغيل)



غياب الإنسان: لم يتم اكتشاف أي إشارة في منطقة الكشف وإخراج مستوى منخفض (إيقاف تشغيل المصباح)



[عن بعد]MH15



2.4G RF شبكة لاسلكية مستشعر الميكروويف لللوحة والضوء الخطي مع وظيفة جمع ضوء النهار 8

MH17



2.4G RF شبكة لاسلكية مستشعر الميكروويف لللوحة والضوء الخطي مع وظيفة جمع ضوء النهار 9

2.4G RF شبكة لاسلكية مستشعر الميكروويف لللوحة والضوء الخطي مع وظيفة جمع ضوء النهار 10



[التهيئة]



بعد التشغيل، يقوم المستشعر تلقائيًا بتشغيل الضوء بسطوع 100% والفحص الذاتي لمدة 45-60 ثانية. أثناء التهيئة، لا يتمكن المستشعر من اكتشاف الحركة. يدخل في وضع الاستشعار بعد التهيئة، وخلال ذلك، يحافظ المصباح على سطوع 100%.



[الإعداد الافتراضي]

الحساسية: 100%، وقت الانتظار: 5 ثوانٍ، مستشعر ضوء النهار: تعطيل، فترة الاستعداد: 0 ثانية، مستوى التعتيم في وضع الاستعداد: 20%



[إشعار التطبيق]

l يجب تركيب المستشعر بواسطة كهربائي محترف. يرجى إيقاف تشغيل الطاقة قبل التثبيت والأسلاك وتغيير التكوين.

l يتمتع المنتج بقدرة اختراق جيدة للبلاستيك والخشب وما إلى ذلك، ولكن يجب ألا يحتوي هوائي وحدة الميكروويف على ملحقات معدنية أو أغلفة معدنية أو أغلفة زجاجية وما إلى ذلك في المقدمة المباشرة أو بالقرب منها، وإلا فإنه سيؤثر على إرسال الهوائي واستقباله.

l ستتأثر مسافة الاستشعار بارتفاع التركيب وحجم الجسم المراد اكتشافه وسرعة الحركة وتأثير بيئة التركيب وستكون مسافة الاستشير في اتجاهات مختلفة ذات درجة معينة من التباين.

l عتبة ضوء النهار في بيئة مشمسة، بدون ظلال، وظروف انعكاس الضوء المحيط. في فترات ومناخات وبيئات مختلفة، قد تختلف قيمة ضوء النهار التي يكتشفها مستشعر الضوء.

l يوصى بأن تكون مسافة تركيب المنتج أكثر من 1.5 متر؛ يجب أن تكون مسافة التركيب بين المنتج والموجه أكثر من 1.5 متر، حتى لا تتسبب في حدوث تداخل في التشغيل العادي لمستشعر الميكروويف.

l يجب أن يكون مستوى التركيب للمنتج (مثل الركيزة المصنوعة من الألومنيوم، لوحة PCB) على اختلاف ارتفاع معين عن مستوى هوائي وحدة الميكروويف، ويجب أن يكون مستوى هوائي وحدة الميكروويف أعلى من المستوى القريب بأكثر من 5 مم من أجل تحقيق أفضل تأثير للكشف.

l يجب استخدام مصدر طاقة منظم بتيار مستمر بجهد إخراج ثابت وتيار منخفض ومعامل تموج ، يجب أن يكون تموج مصدر الطاقة أقل من 50mV، ويجب أن يكون الحد الأدنى لتيار الحمل لمصدر الطاقة أكثر من 120mA، ويوصى أيضًا بإعداد مكثف إلكتروليتي لا يقل عن 100uF في طرف VCC لإمداد الطاقة.

l يجب أن يكون تركيب المنتج بعيدًا قدر الإمكان عن المعدات المعدنية الكبيرة والأنابيب وفتحات تكييف الهواء وفتحات العادم وآلات الدخان والمشاهد الأخرى، وذلك لتجنب اهتزاز المعدات الذي يؤثر على تأثير الكشف.

l يجب أن تتجنب وحدة الميكروويف الاقتراب من مصدر طاقة محرك التيار المتردد، والابتعاد عن جسر مقوم محرك الطاقة والمحولات وأنابيب التبديل والأجهزة الأخرى عالية الطاقة، لتجنب إشارات التردد العالي التداخل في التشغيل العادي لوحدة الميكروويف.

l تصميم المنتج: يجب أن تتجنب سطح هوائي وحدة الميكروويف والدوائر القريبة منها تدفق التيارات الكبيرة، وتجنب المحولات أو المكونات عالية التردد القريبة، يجب أن تكون المسافة أكثر من 10 مم قدر الإمكان.

l عند التوصيل، يجب ألا يتم تغطية جانب الهوائي وجانب المكونات الموجود على الجزء الخلفي من المنتج بالأسلاك أو أن يكون بها تيارات كبيرة تتدفق من خلالها، حتى لا يؤثر ذلك على التشغيل العادي للمستشعر.

l لا يمكن تجهيز الجزء الأمامي من المنتج وما يجاوره بملحقات معدنية أو كتلة زجاجية، حتى لا يؤثر ذلك على التشغيل العادي للمستشعر، بينما يجب اختيار سمك البلاستيك قدر الإمكان أقل من 1 مم، فالسميك جدًا سيؤثر على اكتشاف وحدات الميكروويف والاتجاهية؛ يجب أن تكون مسافة مستوى هوائي الميكروويف والغطاء أكبر من 3.2 مم

l يحتاج سطح هوائي المنتج والمستوى المعدني (الركيزة المصنوعة من الألومنيوم، الغلاف الحديدي) إلى اختلاف ارتفاع معين، والمسافة الموصى بها تزيد عن 0.5 مم.

عندما تتغير بنية المنتج ووضع إمداد الطاقة/الدائرة وغطاء مقدمة هوائي المستشعر وما إلى ذلك، يرجى إخطار الشركة المصنعة للمستشعر للتأكيد، حتى لا يتسبب ذلك في عمل المنتج بشكل غير صحيح. وإلا، لا تتحمل الشركة المصنعة أي مسؤولية مقابلة عن الشذوذ.
