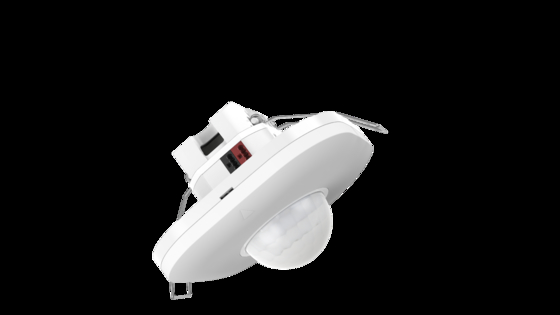

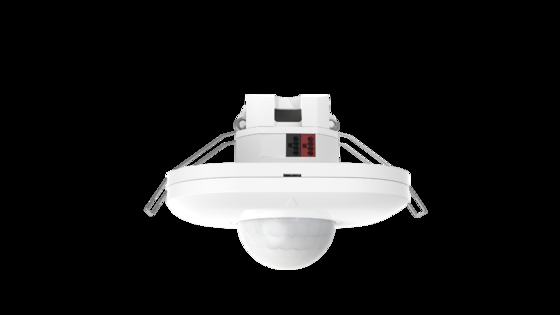

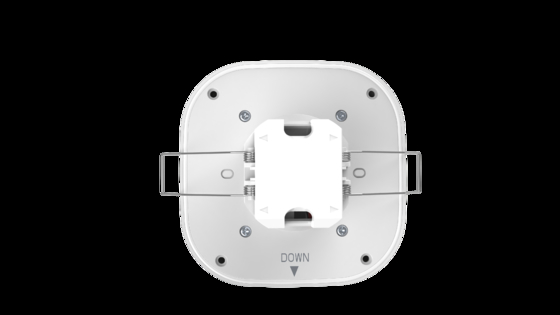

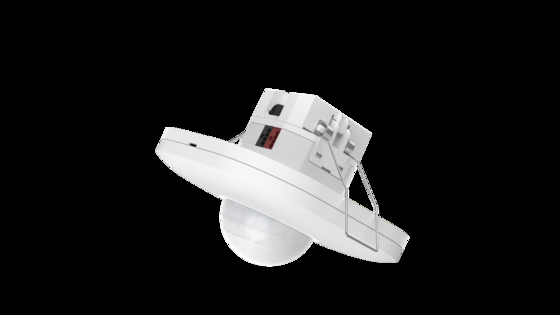

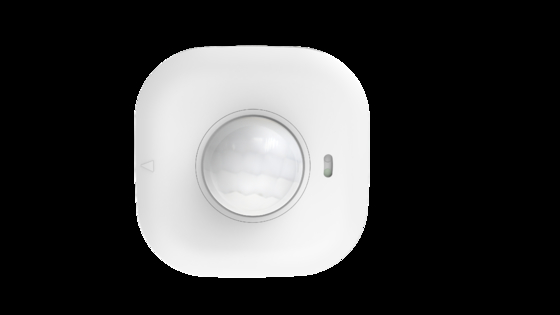

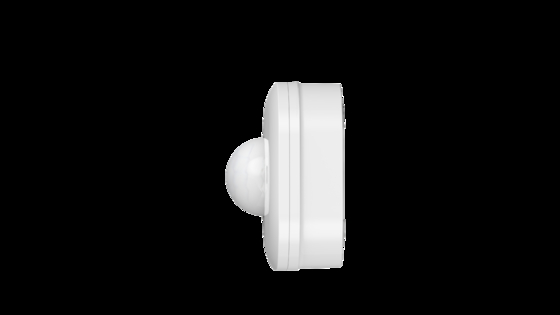

كاشف إشغال معتمد من KNX مصمم للمستودعات عالية الدرجة مع ارتفاع تركيب يصل إلى 10 متر
| مكان المنشأ | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE |
| رقم الموديل | MSA237K 99 IR |
| الحد الأدنى لكمية | 100PCS |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | صندوق أبيض + علامات الصندوق الأبيض + اللوح + الكرتون (K = A) |
| وقت التسليم | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وط |
| شروط الدفع | T/T |
| القدرة على العرض | 10000 قطعة / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
(وي تشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| طاقة كهربائية شغالة | 12-30VDC | نمط العمل | KNX التواصل الذكي |
|---|---|---|---|
| ارتفاع التثبيت | 2.5-10 م | حياة | ضمان 5 سنوات @ Ta 230V حمولة كاملة |
| قوة العمل | ≤1 واط | الوظيفة | اكتشاف حركة PIR+ مستشعر ضوء النهار |
| KNX معتمد | نعم.. | تصاعد | تركيب التثبيت/ التثبيت السطحي/ مربع EU86 |
منتوج وصف
كاشف إشغال معتمد من KNX مصمم للمستودعات عالية الدرجة مع ارتفاع تركيب يصل إلى 10 متر
1المعلمات
| المدخلات/المخرجات | الجهد النهائي لـ KNX | 21-30 فولت DC |
| التيار الحالي في محطة KNX | 3±1mA | |
| قوة العمل | ≤1W @ 24V DC | |
| معايير جهاز الاستشعار | الوظيفة | كشف الحركة PIR + مستشعر الضوء النهاري |
| منطقة الكشف | إرسال النفط/إعداد عن بعد:0-100٪ | |
| وقت الإيقاف | إعدادات ETS:3S-7200S | |
| نطاق الكشف عن شعاع ((بناءً على حساسية 100%) | 4-5m@25°C بناءً على ارتفاع تركيب 8m | |
| التحكم عن بعد | متاحة | |
| ارتفاع التثبيت | 2.5-10m، القيمة النموذجية: 8m | |
|
زاوية الكشف
|
120 درجة | |
| الطلبnvأنارومنt | فتحة الحفر | Φ55ملم |
| درجة حرارة العمل | -25 درجة مئوية... +50 درجة مئوية ((يمكن أن يختلف نطاق الكشف بناءً على درجات الحرارة المختلفة)) | |
| درجة حرارة التخزين | -40°C~+80°C | |
| معيار الشهادة | شهادة | متوافق مع CE |
| المتطلبات البيئية | متوافقة مع RoHS | |
| تصنيف IP | IP20 ((تثبيت الفلاش) IP54 ((تثبيت السطح) | |
| الضمان | 5 سنوات ((متاحة بسبب مشكلة جودة المنتج في تطبيقات داخلية) | |
| "ن/أ" تعني غير متوفرة | ||
2وظيفة المنتج
3البعد
التثبيت:
تصميم السطح:
4. الأسلاك
اقتراح ترتيب الأسلاك:
1لا ينصح بتقديم سلك حافلة KNX متماسكًا مع السلك في النهاية أو النجمة أو الشجرة لضمان استقرار نقل الإشارة.
2توصي أسلاك الحافلات KNX بالأسلاك المقاومة من قاعدة KNX EIB أو كابل الشبكة من الفئة 6. يوصى بطول أسلاك الحافلات بعدم تجاوز 400 متر.وينصح بأن لا يتجاوز عدد أجهزة الاستشعار المتصلة بالحافلة 12.
3عدد أجهزة الاستشعار المتصلة بالحافلة يحتاج إلى النظر بشكل كامل في قدرة الحمل الحالية لمصدر الطاقة: أييجب ألا يكون مجموع التيارات من جميع أجهزة KNX (بما في ذلك أجهزة الاستشعار) أكبر من تيار الحمل من مصدر الطاقة KNX..
5نطاق الكشف
6.البدء
بعد توجيه العناوين المادية وتعيين معايير القناة، اتبع هذه الخطوات:
(1) توصيل واجهة الحافلة.
(2) قم بتشغيل الحافلة والكهرباء الإضافية (ملاحظة: يرجى التأكد من أن المنتج لديه مصدر طاقة إضافي ؛ خلاف ذلك ، قد لا يعمل الجهاز بشكل صحيح).
(3) اضغط على مفتاح البرمجة في المنتج، سيصبح ضوء LED أحمر.
(4) استخدم واجهة الحافلة لتنزيل العنوان الفعلي من خلال برنامج ETS. ضوء LED البرمجة مغلق للإشارة إلى أن تنزيل العنوان الفعلي قد اكتمل.
(5) تحميل التطبيق بعد تعيين معايير التطبيق المطلوبة.
(6) بعد تحميل التطبيق ، يذهب المنتج إلى التمهيئة. أثناء التمهيئة ، يتم تعطيل وظيفة الكشف. بعد 20S ، يتم إتمام التمهيئة.و يعمل المنتج بشكل طبيعي.
ملاحظة: يرجى استخدام أحدث إصدار من ETS 5 أو 5.7.2من فضلك احصل على ملف تكوين الهندسة ETS لهذا المستشعر من موظفي المبيعات لدينا
7إعدادات المصنع الافتراضية
منطقة الكشف: 100٪ وقت الاحتفاظ: 30S ضوء المؤشر: مفتوح
8جهاز التحكم عن بعد MH18
بسبب تعقيد تكنولوجيا المنتج والاختلافات في بيئة التطبيق، من الصعب ضمان وصف دقيق أو كامل تمامًا.لذلك هذه المواصفات هي فقط للإشارة للمستخدم.
نحن نحتفظ بالحق في إجراء تغييرات على مواصفات المنتج دون إخطار المستخدم، ولا نقدم أي التزامات وضمانات بمعنى قانوني.شركتنا تشجع المستخدمين على استكمال أو تعديل محتويات مواصفاتنا بعد استخدام منتجاتنا.
