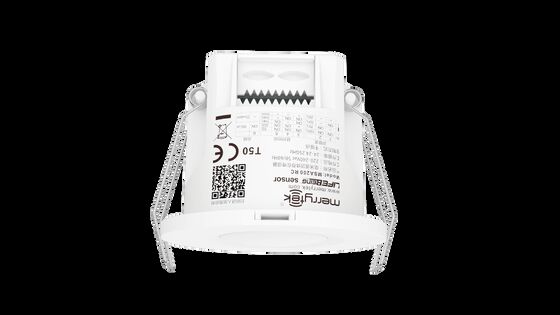

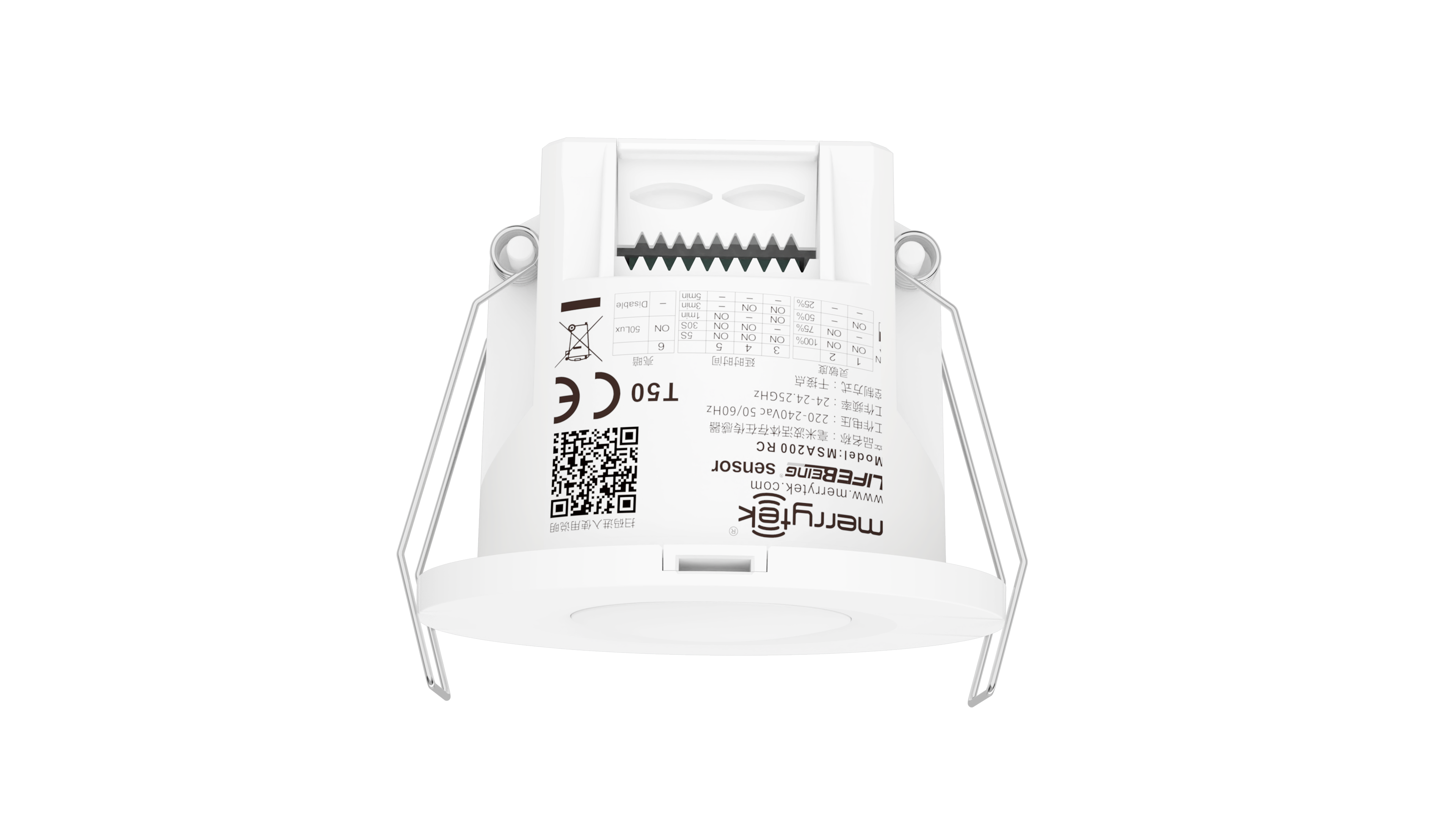

كاشف إشغال 24GHz مع اتصال NO واتصال NC مع مدخل AC
| مكان المنشأ | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE, UKCA |
| رقم الموديل | MSA200 آر سي |
| الحد الأدنى لكمية | 100 قطعة |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | مربع ملون + ك = كرتون |
| وقت التسليم | 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي الدفع الخاص بك. 2 ، الجزء الأكبر: 3-4 أسابيع بعد است |
| شروط الدفع | تي/تي |
| القدرة على العرض | 10000 pcs/month |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
(وي تشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| جهد العمل | 220-240فاكس 50 هرتز | وضع العمل | لا يوجد اتصال واتصال NC |
|---|---|---|---|
| ارتفاع ارتفاع | 2.5-4.0 م | حياة | ضمان 5 سنوات @ Ta 230V حمولة كاملة |
| إصدار | كاشف الإشغال | نوع التحميل | مقاوم، الجهد ≥36Vdc، التيار: 50 مللي أمبير كحد أقصى |
| تردد العمل | 24 جيجا هرتز-24.25 جيجا هرتز | تصنيف الملكية الفكرية | IP20 |
| إبراز | كاشف إشغال 24GHz مع مدخل AC,مستشعر وجود الكشف عن عدم الاتصال,مستشعر إشغال الجهاز NC,NO contact presence detector sensor,NC contact occupancy sensor |
||
منتوج وصف
كاشف إشغال 24GHz مع عدم الاتصال وتواصل NC مع مدخل AC
هذا الكاشف المدمج للوظائف الجافة يستخدم تكنولوجيا رادار الموجات المليمترية على 24 غيغاهرتز للكشف عن الحركة والحركة البسيطة وإشارات التنفستمكين الكشف الدقيق عن وجود الإنسان مع التمييز بين الأهداف البشرية وغير البشرية.
الخصائص الرئيسية
- تكنولوجيا متطورة للكشف عن الكائنات الحية قادرة على تحديد الحركة، الحركة البسيطة، وإشارات التنفس
- تصميم رله أنبوب القصب يضمن تشغيل هادئ، مثالية لتطبيقات الفنادق
- حجم تركيب مضغوط مناسب للمباني الذكية والفنادق الذكية والمكاتب الذكية وأنظمة الكشف عن الوجود
- رادار موجة مليمتر 24-24.25GHz (فئة ISM) دون تداخل مع 5G WiFi ولا اختراق من خلال جدران صلبة
المعلمات التقنية
| فئة المعلمات | المعلم | المواصفات |
|---|---|---|
| المدخلات/المخرجات | نطاق الجهد | 220-240 فولت AC 50HZ |
| الجهد القياسي | 220 فولت AC | |
| التيار العامل | 50mA على الأكثر | |
| قوة العمل | ≤ 1 واط | |
| معايير جهاز الاستشعار | تواتر العمل | 24GHz -24.25GHz، نطاق ISM |
| قوة نقل | 5 ميجاوات كحد أقصى، 3 ديسيبل أم كحد أقصى. | |
| منطقة الكشف | 100% / 75% / 50% / 25% (تعيين بواسطة جهاز التحكم عن بعد MH10 أو مفاتيح DIP) | |
| وقت الإيقاف | 5s/30s/1min/3min/5min/10min/20min (تعيين بواسطة Remote) أو 5s/30s/1min/3min/5min (تعيين بواسطة DIPs) | |
| مستشعر ضوء النهار | 50 لوكس/إيقاف التشغيل (تعيين بواسطة DIPs) أو 5 لوكس/15 لوكس/30 لوكس/50 لوكس/100 لوكس/150 لوكس/إيقاف التشغيل (تعيين بواسطة جهاز التحكم عن بعد MH10) | |
| نطاق الكشف (منطقة الكشف بنسبة 100٪ ، نصف قطرها) | الحركة: 4-5m (على ارتفاع 3m) حركة طفيفة: 4-5m (على ارتفاع 3m) الحضور: 3-4m (على ارتفاع 3m) | |
| البيئة | درجة حرارة العمل | 0°C...+50°C |
| درجة حرارة التخزين | -40°C...80°C الرطوبة: ≤ 85% (غير مكثفة) | |
| تصنيف الملكية الفكرية | IP20 | |
| معيار الشهادة | شهادة | FCC/RED |
| المتطلبات البيئية | RoHS |
وظائف الكشف
يكتشف جهاز الاستشعار المشي البشري، والحركة البسيطة (مثل حركة الجسم، وتحويل الرأس، وغيرها من الحركات البسيطة) ، والتنفس لتمكين الكشف عن وجود الإنسان في حالات غير النوم.
- إشارة الحركة:الحركات الكبيرة التي تؤدي إلى تنشيط جهاز الاستشعار داخل منطقة الكشف
- إشارة حركة خفيفةحركات صغيرة جدًا بما في ذلك الانحناء إلى الأمام والانحناء إلى الوراء وتأرجح الجسم واهتزاز الرأس والكتابة واستخدام الهاتف المحمول
- إشارة التنفساكتشاف أنماط التنفس من خلال توسيع تجويف البطن والصدر
الأبعاد (وحدة: مليمتر)
مخطط الأسلاك
الهيكل الداخلي
تعليمات التثبيت
التثبيت بالسلسلة
- قطع فتحة 55 ملم في السقف
- إزالة غطاء التشنج باستخدام مفك المسامير ذات الرأس المسطح
- قم بتوصيل السلك إلى المحطة
- تثبيت غطاء السلك والضغط على السلك بشكل آمن
- ثني مشبك الربيع إلى الوراء لدفع في فتحة السقف المفتوحة مسبقا
- ضمان التثبيت المستقر والموثوق به
تركيب السطح
- قطع الحائط الرقيق المحجوز للخيط
- إثبات المنتج على سطح تركيب الهدف مع المسامير مطابقة
- ربط سلك الدخول إلى محطة الأسلاك وإغلاق الغطاء بإحكام
- إزالة الغطاء العلوي مع مفك المسامير شفرة مسطحة
- ضبط مفاتيح DIP والمعلمات ، ثم استبدال الغطاء العلوي
- ادفع المنتج في مقعد السقف حتى يثبت القفل بشكل آمن
- لإزالة، وإدخال مفك بريشة شقة-شفرة في فجوة تفكيك وتحريك إلى أسفل
- ضمان الاستقرار والموثوقية بعد التثبيت
نمط الكشف
ملاحظات مهمة:
- يختلف نطاق الكشف بناءً على حجم الشخص والمواد وسمك الغطاء والعوامل البيئية
- إشارات الموجات المليمترية يمكن أن تخترق المواد غير المعدنية مثل الزجاج والجدران الرقيقة، ولكن لا يمكن أن تخترق الجدران الثقيلة تحمل الحمل أو الأبواب المعدنية
إعدادات التحكم عن بعد
تدعم إعدادات التحكم عن بعد ضبط الحساسية وتكوين التأخير والتحكم في ON / OFF ووظائف إعادة التعيين وإعدادات حركة المستشعر وتبديل ضوء المؤشر.
عملية البدء
عند التشغيل الأول، يدخل المستشعر وضع الاختبار الذاتي لمدة 20 ثانية قبل الانتقال إلى التشغيل الطبيعي.لا يتم الكشف عن إشارات الحركة الخارجية ولا يتم استقبال إشارات التحكم عن بعد.
الإعدادات الافتراضية المصنعة
- منطقة الكشف: 100%
- وقت الإنتظار: دقيقة واحدة
- مستشعر ضوء النهار: معطل
- ضوء المؤشر: يعمل
إعدادات مفتاح DIP
إعدادات منطقة الكشف
| التبديل 1 | مفتاح 2 | منطقة الكشف |
|---|---|---|
| على | على | 100% |
| - | على | 75% |
| على | - | 50% |
| - | - | 25% |
احتفظ بإعدادات الوقت
| التبديل 3 | التبديل 4 | التبديل 5 | وقت الإيقاف |
|---|---|---|---|
| على | على | على | خمس ثواني |
| - | على | على | ثلاثون ثانية |
| على | - | على | دقيقة واحدة |
| على | على | - | ثلاث دقائق |
| - | - | - | خمس دقائق |
إعدادات مستشعر ضوء النهار
| مفتاح 6 | مستوى الضوء |
|---|---|
| على | 50 لوكس |
| - | قم بإيقاف |
عندما يتم تعيينها على "إيقاف التشغيل" ، سيتم تشغيل المصباح عند اكتشاف الحركة ، بغض النظر عن مستوى الضوء المحيطي.
إرشادات التطبيق
- يجب أن يتم التثبيت من قبل كهربائي مؤهل
- ابق بعيداً عن الألواح المعدنية الكبيرة والزجاج والمواد ذات الكثافة العالية لمنع التشغيل الخاطئ
- تجنب التثبيت بالقرب من دوائر التيار العالي التي قد تؤثر على تشغيل المنتج
- عند تثبيت وحدات متعددة، تأكد من أن أسطح الهوائية متوازية ومفصولة أكثر من 1 متر
- تجنب مواجهة أسطح الهوائيات نحو مصادر الطاقة ذات المحرك المتردد والأجهزة ذات الطاقة العالية
- تجنب الأجسام المتذبذبة لفترة طويلة بالقرب من المنتج
- منع الضوء غير الضروري من إضاءة نافذة الكشف عن مستشعر الإضاءة
- حدد منطقة الكشف المناسبة بناءً على أبعاد الغرفة:
- 25% للغرف التي تبلغ مساحتها 2 متر أو أقل (غرف الاستحمام وغرف المعيشة)
- 50% للغرف التي تبلغ مساحتها حوالي 3 أمتار (غرف الاستحمام، الممرات، غرف المعيشة)
- 75% للغرف التي تبلغ مساحتها حوالي 4 أمتار (المكاتب الصغيرة وغرف الاجتماعات والمكتبات)
- 100% للغرف التي تبلغ مساحتها 5 أمتار أو أكثر (المكاتب الكبيرة وغرف الاجتماعات والمكتبات)
- يختلف مسافة الكشف بناءً على سرعة الحركة وحجم الكائن وارتفاع التثبيت والزاوية والعوامل البيئية
- يمكن تحسين مواصفات المنتج وبارامتراته دون إشعار مسبق
