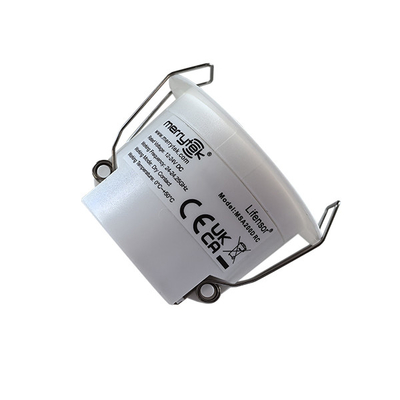

كشف 24GHz لمدى الحياة مستمرة مستمرة مستشعر الميكروويف النوع المضمن نسخة الاتصال الجاف MSA200D RC

مكان المنشأ شنتشن، الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE, UKCA
رقم الموديل MSA200D RC
الحد الأدنى لكمية 100PCS
الأسعار Negotiation
تفاصيل التغليف لون مربع + K = كرتونة
وقت التسليم 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي دفعتك. 2 ، طلب بالجملة: 3-4 أسابيع بعد تلقي الودائع.
شروط الدفع تي / ت
القدرة على العرض 10000 قطعة / شهر

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
Working voltage 220-240Vac 50Hz Working mode On/Off Function
Mounting height 2.5-4.0m Life time 5 years warranty@Ta 230V full load
Version Dry Contact Load type Resistive, voltage≤36Vdc, current: 50mA max
Working frequency 24GHZ-24.25GHz IP Rating IP20
تسليط الضوء

مستشعر ميكروويف DC بخاصية الاتصال الجاف

,

مستشعر ميكروويف DC للكشف عن الحياة

,

مستشعر ميكروويف Merrytek مدمج

اترك رسالة
منتوج وصف

كشف 24GHz لمدى الحياة مستمرة مستمرة مستشعر الميكروويف النوع المدمج نسخة الاتصال الجاف MSA200D RC



لمزيد من التفاصيل، يرجى تنزيل المواصفات على النحو التالي:

MSA200D RC V1.2 المواصفات.pdf





1الخصائص



جهاز الاستشعار هو نسخة اتصال جاف متضمنة من جهاز الاستشعار Lifebeing ، والذي يكتشف الحركة والحركة الخفيفة وإشارات التنفس أيضًا ، ويمكن تحديد الإنسان / غير الإنسان.

يعتمد المستشعر على تقنية رادار الموجات المليمترية الضوئية الضوئية ذات الارتفاع العالي في 24 غيغاهرتز، والتي تتميز بتحقيق الكشف عن الوجود الحي.



1) تبني تكنولوجيا الكشف عن الكائنات الحية، والتي يمكن أن تكتشف الحركة، والحركة البسيطة، وإشارات التنفس، وتدرك الكشف عن الوجود الحقيقي.

2) اعتمدي جهاز التناقل الأنبوب القصب، لا صوت تطبق على الفندق.

3) حجم التثبيت الصغير للغاية ، ويمكن تطبيقه على المباني الذكية والفنادق الذكية والمكاتب الذكية والمنازل الذكية ومجالات التحكم الذكية الأخرى ذات الصلة.

4) رادار موجات ملمتر 24-24.25GHz (فئة ISM). لا وجود لتداخلات على 5G WIFI ولا اختراق إشارات الكشف من خلال الجدران الصلبة.



2المعلمات



الجهد العامل 12-24 فولت DC
التيار العامل

@12Vdc: 50mA max

@ 24Vdc: 30mA max

نوع الحمولة المقاومة (الجهد: Vdc≤36V، التيار: 50mA max)
تردد تشغيل الميكروويف 24GHz -24.25GHz، نطاق ISM
قوة انبعاث الميكروويف ثلاثة ديسبيلات على الأكثر
زاوية شعاع الهوائي 3 ديسيبل 100 درجة
نطاق الكشف (قطر) نطاق الكشف عن الحركة: 3-4m نطاق الكشف عن الحركة الخفيفة: 3-4m نطاق الكشف عن التنفس: 3m
مستوى حساسية قابل للتعديل 100% 75% 50% 25% (يمكن تعيينها بواسطة جهاز التحكم عن بعد MH10)
وقت الإنتظار 5s/ 30S /1min / 3min /5min /10min /20min (تعيين بواسطة جهاز التحكم عن بعد MH10) ملاحظة: 30S على الأقل لجهاز استشعار الكائنات الحية
مستشعر ضوء النهار 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/منعطف (تعيين بواسطة جهاز التحكم عن بعد MH10)
ارتفاع التثبيت 2.5-4.0m
التثبيت

1. تركيب السقف (إدراج القفص)

2. Φ45mm نوع الحفرة المدمجة حجم

الأسلاك كتلة نهاية المسمار 0.75 ملم2-1.5ملم2
درجة حرارة العمل 0°C...+50°C
درجة حرارة تخزين -25 درجة مئوية... +80 درجة مئوية
الوزن الصافي 29±3 غرام
الحزمة مربع ملون + ك = كرتون
طول الحياة 5 سنوات من الضمان @Ta 230V كامل الحمل



3.الوظائف

كشف 24GHz لمدى الحياة مستمرة مستمرة مستشعر الميكروويف النوع المضمن نسخة الاتصال الجاف MSA200D RC 0

إشارات الحركة نشطة حركة طفيفة وإشارة التنفس



يكتشف المستشعر المشي البشري والحركة الخفيفة (مثل حركة الجسم ، وتحويل الرأس ، والحركات الصغيرة الأخرى) ، والتنفس لتحقيق الكشف عن الوجود البشري في حالة عدم النوم.

* إشارة الحركةحركة كبيرة لتنشيط جهاز الاستشعار داخل منطقة الكشف.

* إشارة حركة خفيفة: حركة صغيرة جدا يمكن أن يتم جمعها داخل منطقة الكشف، على سبيل المثال: الانحناء إلى الأمام، الانحناء إلى الوراء، هز الجسم، هز رأسه، الكتابة، اللعب مع الهواتف المحمولة،ومجموعة صغيرة أخرى من الإجراءات السلوكية.

* إشارة التنفس: تم الكشف عن إشارة التنفس (سلوك اتساع تجويف البطن والصدر)



4البعد(الوحدة:ملم)

كشف 24GHz لمدى الحياة مستمرة مستمرة مستشعر الميكروويف النوع المضمن نسخة الاتصال الجاف MSA200D RC 1



5.الأسلاك



كشف 24GHz لمدى الحياة مستمرة مستمرة مستشعر الميكروويف النوع المضمن نسخة الاتصال الجاف MSA200D RC 2



6.الهيكل

كشف 24GHz لمدى الحياة مستمرة مستمرة مستشعر الميكروويف النوع المضمن نسخة الاتصال الجاف MSA200D RC 3

7تعليمات التثبيت



1)تثبيت الفلاش



كشف 24GHz لمدى الحياة مستمرة مستمرة مستشعر الميكروويف النوع المضمن نسخة الاتصال الجاف MSA200D RC 4



a.قطع فتحة 45 ملم على السقف.

إزالة غطاء التشنج باستخدام مفك المسامير المسطحة.

(ج) قم بتوصيل السلك بالمحطة.

د.تثبيت غطاء السلك والضغط على السلك.

إثني مشبك الربيع إلى الوراء لدفع الثقب المفتوح مسبقاً في السقف.

ضمان التثبيت المستقر والموثوق به.



2)تركيب السطح



كشف 24GHz لمدى الحياة مستمرة مستمرة مستشعر الميكروويف النوع المضمن نسخة الاتصال الجاف MSA200D RC 5



قطع الجدار الرقيق المحجوز للخيط.

ب. قم بتثبيت المنتج على سطح التثبيت المستهدف بواسطة خرطوم مطابق.

(ج) قم بتوصيل سلك الدخول إلى محطة الأسلاك، وأغلق الغطاء بإحكام.

إزالة الغطاء العلوي بمفتاح مسطح.

e. تعديل مفاتيح الغطس والمعايير، ثم تغطية الغطاء العلوي.

ادفع المنتج إلى مقعد السقف، وسوف يربط القفل المنتج لمنع سقوطه.

g. لفصل المنتج من مقعد السقف، وإدخال مفك المسامير ذات الشفرة المسطحة إلى فجوة تفكيك، ورفع مفك المسامير، وتحريك إلى أسفل مع الطرف، والمنتج سوف تخرج من مقعد السقف.

ضمان الاستقرار والموثوقية بعد التثبيت.





8.نمط الكشف



كشف 24GHz لمدى الحياة مستمرة مستمرة مستشعر الميكروويف النوع المضمن نسخة الاتصال الجاف MSA200D RC 6





ملاحظة:
1) بسبب تأثير خصائص نقل الموجات الكهرومغناطيسية ، فإن نطاق الكشف يرتبط بحجم الشخص والمواد وسماكة الغطاء ،وسيتغير نطاق عمل الرادار الفعلي وفقا لذلك.

2) الموجة الكهرومغناطيسية في نطاق تردد الموجات المليمترية لديها خصائص اختراق معينة للمواد غير المعدنية.يمكن أن تخترق الشاشة المشتركة من لوحات الزجاج والجدار الانقسام رقيقة ويمكن اكتشاف الجسم المتحرك وراء الدرع، ولكنه لا يمكن أن يخترق الجدار الحامل السميك والباب المعدني.





9إعدادات عن بعد



إعدادات التحكم عن بعد تدعم فقط حساسية، تأخير، ON / OFF، إعادة تعيين، حركة المستشعر، وإعدادات مفتاح المؤشر.



كشف 24GHz لمدى الحياة مستمرة مستمرة مستشعر الميكروويف النوع المضمن نسخة الاتصال الجاف MSA200D RC 7





10. التمهيد



أول طاقة على، والجهاز الاستشعار يدخل وضع الاختبار الذاتي، وسيتم الاختبار الذاتي بعد 20 ثانية للدخول في حالة العمل العادية.لن يتم اكتشاف إشارة الحركة الخارجيةلا يمكن استلام إشارة التحكم عن بعد.



11إعدادات المصنع



منطقة الكشف: 100٪ وقت الإيقاف: 1 دقيقة جهاز استشعار ضوء النهار: قم بإيقاف تشغيل ضوء المؤشر: مفتوح



12إشعار الطلب



1) يجب تركيب جهاز الاستشعار من قبل كهربائي محترف.

2) ضع جهاز الاستشعار بعيدًا قدر الإمكان عن المناطق الكبيرة من اللوحات المعدنية والزجاج والمواد الأخرى ذات الكثافة المتوسطة العالية لتجنب التشغيل عن طريق الخطأ.

3) تجنب استخدام الأشياء التي كانت تهتز لفترة طويلة حول جهاز الاستشعار ، مثل المروحة المهتزة ، إلخ. سيتم اعتبار إشارة الاهتزاز إشارة الحركة لتشغيل جهاز الاستشعار.

4) لا تضع جهاز الاستشعار بالقرب من جهاز التوجيه اللاسلكي، على الأقل فوق 0.5 متر.

5) يمكن استخدام جهاز التحكم عن بعد MH10 لضبط الحساسية وإشارة إعدادات المفتاح ، (ضغط زر التحكم عن بعد HS يشير إلى "تشغيل" وضغط زر LS يشير إلى "إيقاف").

6) يمكن أن يخترق مستشعر الميكروويف جدران الزجاج أو الخشب، ويمكن أن يسبب الميكروويف الذي يخترق خارج الجدار إطلاقًا خاطئًا عندما يكتشف الأشياء المتحركة في الخارج.لتجنب التشغيل الخاطئيرجى عدم تركيب جهاز الاستشعار بالقرب من الباب الزجاجي / النافذة ، الجدار الجبس أو جدار الخشب.

A. عندما يستخدم المنتج في غرفة تبلغ مساحتها 2m * 2m أو مساحة أصغر ، يجب تعيين منطقة الكشف إلى 25٪ (التطبيق: غرفة المياه أو غرفة الاستقبال).

ب. عند استخدامها في غرفة تبلغ مساحتها حوالي 3 م * 3 م ، يجب تعيين منطقة الكشف إلى 50٪ (التطبيق: الحمام أو المدخل أو غرفة الاستقبال)

ج. عند استخدامها في غرفة تبلغ مساحتها حوالي 4 أمتار * 4 أمتار ، يجب تعيين منطقة الكشف إلى 75٪ (سيناريو التطبيق: غرفة اجتماعات مكتبية صغيرة أو مكتبة)

D. عند استخدامها في غرفة تبلغ مساحتها حوالي 5 م * 5 م أو أكبر ، يجب تعيين منطقة الكشف إلى 100٪ (التطبيق: مكتب كبير أو غرفة مؤتمرات أو مكتبة)

ملاحظة: يجب أن يعتمد نطاق الكشف المناسب للتطبيق الفعلي على البيئة الفعلية. اختيار الحساسية في سيناريوهات التطبيق المذكورة أعلاه هو مجرد مرجع.

7) إعدادات وقت الاحتفاظ: مساحة فردية: 1 دقيقة -3 دقيقة، مساحة متعددة اللاعبين: 30 ثانية -1 دقيقة.

لا ينصح بتعيين تأخير يزيد عن 5 دقائق، لتجنب التدخل من إشارات الحركة الصغيرة في الفضاء.
