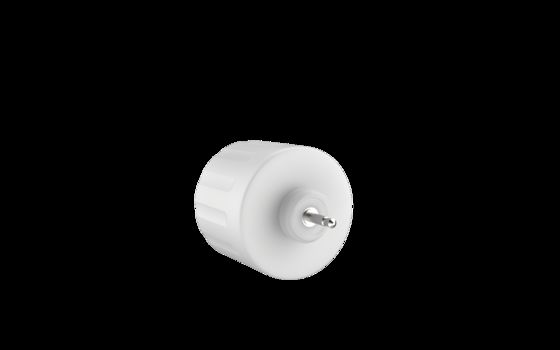

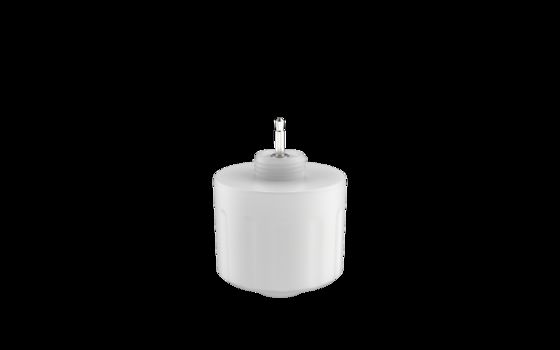

جهاز استشعار 12Vdc PIR Casambi قابل للتخفيف لشبكة LED Batten ، مع ارتفاع تثبيت 12m

  • 12Vdc PIR Casambi network dimmable sensor for LED Batten, with 12m max mounting height
  • 12Vdc PIR Casambi network dimmable sensor for LED Batten, with 12m max mounting height
مكان المنشأ شنتشن، الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
رقم الموديل MC079D IR DIB1
الحد الأدنى لكمية 100PCS
الأسعار قابل للتفاوض
تفاصيل التغليف كيس فقاعة + اللوح + كرتون (K = A)
وقت التسليم <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وط
شروط الدفع T/T
القدرة على العرض 10000 قطعة / شهر

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الجهد الاسمي 12 ± 1 فولت تيار مستمر إشارة الخروج إشارة يعتم 0-10 فولت
ارتفاع التثبيت 10 م (12 متر كحد أقصى) درجة حرارة العمل (TA) -25~55°C
شهادة م طول الحياة 5 سنوات ضمان@TA (داخلي)
التثبيت خارجي
اترك رسالة
منتوج وصف

[خصائص المنتج]


  • إدخال 12Vdc، مناسبة لأنظمة التيار المباشر أومحرك LED مع طاقة إخراج مساعدة 12 فولت DC.
  • 0-10 فولت محطة التخفيف، 3 خطوات أو خطوتين اختيارية،منطقة الكشف قابلة للتعديل
  • مستشعر الكشف عن PIR بحجم صغير
  • الحد الأقصى لارتفاع التركيب في الداخل هو 12m
  • يمكن تعيين جميع معايير المستشعر من خلال إعداد Casambi App


[المعلمات]


المدخلات

الجهد القياسي

12 ± 1 فولت DC

التيار العامل

35 ± 5mA

الجهد الترددي

< 100mVp-p

الناتج

إشارة الخروج

إشارة التخفيف 0-10 فولت

معايير جهاز الاستشعار

طريقة الكشف

PIR

حساسية جهاز الاستشعار

إعداد تطبيق Casambi

أولوية ضوء النهار

إعداد تطبيق Casambi

مستوى الضبابية في حالة الاستعداد

إعداد تطبيق Casambi

منطقة الكشف ((قطر))

ارتفاع تركيب السقف 12m: r≥4m@0.3m/s، r≥3m@1m/s

ارتفاع التثبيت

10 مترا (12 مترا كحد أقصى ), انظر الملاحظات 1 و 2

المعلمات اللاسلكية

وحدة BLE

كازامبي بلوتوث

تواتر العمل

2.402-2.480GHz

قوة نقل

+7dBm ((ماكس)

مسافة الإرسال

نقطة إلى نقطة إرسال 25m ماكس

هوية الأجهزة

32022

البيئة

درجة حرارة العمل ((Ta)

-25~55°C

درجة حرارة التخزين

-40°C~80°C، الرطوبة ≤85% (غير مكثفة)

معايير الشهادة

معتمدة

المواصفات

المتطلبات البيئية

تتوافق مع RoHS 2.0متطلبات المدى

تصنيف الملكية الفكرية

IP65

غيرها

الأسلاك

مآخذ سماعات الأذن

التثبيت

الخارجي

الحزمة

الألواح + الصندوق (K=A)

الوزن الصافي

38±3 غرام

طول الحياة

5 سنوات ضمان@Ta ((داخل)

ملاحظة:

1.عندما تقترب درجة الحرارة المحيطة من نطاق درجة حرارة جسم الإنسان (36 درجة مئوية ~ 37 درجة مئوية / 96،8 ~ 98.6 درجة فهرنهايت) ، فإن الكشف عن حركة PIR سوف يضعف بشكل كبير أو لا يستجيب.

2. وإذا كانت درجة حرارة البيئة أو درجة حرارة علبة LED أعلى t55°C/131°F، إطلاق خاطئ قد يحدث، يرجى محاولة لخفض حساسية الكشف لتحسين. إذا يبقى الزائف، يجب أن مستشعر PIR لا مناسبة للاستخدام في الفضاء.


[وصف الوظيفة]


Rوظيفة ON/OFF

إعداد تطبيق Casambi

Rوظيفة الضبابية ذات الخطوتين

إعداد تطبيق Casambi

Rوظيفة التخفيف في ثلاث خطوات

إعداد تطبيق Casambi

Rالحصاد في النهار

إعداد تطبيق Casambi

Rأولوية ضوء النهار

إعداد تطبيق Casambi

Rوظيفة الشبكة

إعداد تطبيق Casambi


[معلومات عن المنتج]


أناالبعد(وحدة: ملم)

جهاز استشعار 12Vdc PIR Casambi قابل للتخفيف لشبكة LED Batten ، مع ارتفاع تثبيت 12m 0


أنا الوظيفة

جهاز استشعار 12Vdc PIR Casambi قابل للتخفيف لشبكة LED Batten ، مع ارتفاع تثبيت 12m 1


[تعليمات التثبيت]


1) مع قاعدة جاك الصوت المحددة مسبقاً


جهاز استشعار 12Vdc PIR Casambi قابل للتخفيف لشبكة LED Batten ، مع ارتفاع تثبيت 12m 2


2) مع دعامة امتداد التركيب الجانبي


جهاز استشعار 12Vdc PIR Casambi قابل للتخفيف لشبكة LED Batten ، مع ارتفاع تثبيت 12m 3  جهاز استشعار 12Vdc PIR Casambi قابل للتخفيف لشبكة LED Batten ، مع ارتفاع تثبيت 12m 4

جهاز استشعار 12Vdc PIR Casambi قابل للتخفيف لشبكة LED Batten ، مع ارتفاع تثبيت 12m 5


3) مع محول الطاقة المتغيرة MC642V A


جهاز استشعار 12Vdc PIR Casambi قابل للتخفيف لشبكة LED Batten ، مع ارتفاع تثبيت 12m 6 جهاز استشعار 12Vdc PIR Casambi قابل للتخفيف لشبكة LED Batten ، مع ارتفاع تثبيت 12m 7

جهاز استشعار 12Vdc PIR Casambi قابل للتخفيف لشبكة LED Batten ، مع ارتفاع تثبيت 12m 8


[نطاق الكشف]


جهاز استشعار 12Vdc PIR Casambi قابل للتخفيف لشبكة LED Batten ، مع ارتفاع تثبيت 12m 9


[تدشين]


  • بعد تشغيل الكهرباء، سيقوم جهاز الاستشعار بتسخين 45-60s ثم يبدأ العمل.أثناء البدءn، المستشعر غير قادر على اكتشاف الحركة.


[إعداد افتراضي]


الحساسية: 100٪، وقت الإنتظار:10s، مستشعر ضوء النهار: تعطيل، فترة الانتظار: 0s، مستوى الانتظار DIM: 10٪


[إشعار الطلب]


  • يجب أن يتم تثبيت جهاز الاستشعار بواسطة كهربائي محترف. يرجى إيقاف التيار الكهربائي قبل التثبيت والأسلاك وتغيير المعلمات.
  • مستشعر PIR لا يمكن أن يخترق أي مواد، يرجى التأكد من عدم وجود عقبة بين المستشعر والشخص / الكائن المتحرك.
  • قد يصعب على المستشعر اكتشاف الأشخاص إذا كانوا يرتدون ملابس سميكة في فصل الشتاء البارد.
  • سيتم اعتبار إشارات الحرارة إشارات متحركة لتفعيل المستشعر. تجنب مواجهة المستشعر لمكيف الهواء أو مصدر التدفئة الآخر.
  • جهاز الاستشعار للاستخدام الداخلي فقط ضوء الشمس في الخارج يمكن أن يؤثر على الكشف عن جهاز الاستشعار
  • بسبب التحسين المستمر، قد يتم تغيير محتوى هذه التعليمات دون إشعار مسبق.
  • يمكن أن يكون أداء الضباب مختلفًا عند العمل مع محركات تشغيل مختلفة من 0-10 فولت.
  • يتم قياس عتبة ضوء النهار في بيئة مشمسة دون ظلال وعكس ضوء المحيط. يمكن أن يختلف مستوى لوكس المحيط في بيئة مختلفة، الطقس، المناخ،وقت اليوم والفصل.
  • يرتبط مسافة الكشف بطول الأشخاص وارتفاع التثبيت وزاوية التثبيت ودرجة حرارة بيئة العمل وما إلى ذلك.عندما تقترب درجة حرارة البيئة من نطاق درجة حرارة الجسم البشري (36°C~37°C/96.8 ~ 98.6 ° F) ، سوف يضعف الكشف عن حركة PIR بشكل كبير أو لا يستجيب. عندما تكون درجة حرارة البيئة أو درجة حرارة علبة LED أعلى من 55 ° C / 131 ° F ، قد يحدث إطلاق كاذب ،يرجى محاولة خفض حساسية الكشف لتحسين. إذا ظل الزائف إطلاق، يجب أن مستشعر PIR لا تكون مناسبة للاستخدام في الفضاء.
  • منطقة الكشف المعطاة هي القيمة النموذجية التي تم قياسها بواسطة أجهزة اختبار بطول 165 سم في بيئة داخلية مفتوحة.
  • هذا المنتج يجب أن تستخدم مع التيار المستقرالعاصمة القوة العرضالذي يكون فولتة الدخول ثابتة وعامل التموج منخفض ((عامل التموج أقل من 100mV ؛ تيار الحمل أكبر من 50mA).
  • عند تثبيت في بيئة جديدة، يرجى تثبيت واختبار على الأقل 5pcs المنتج أولا قبل التثبيت الجماعي.
  • PIR هو مستشعر تحت الحمراء الكهربائي الذي يكتشف التغيرات في الأشعة تحت الحمراء. يرجى الانتباه إلى المسائل التالية أثناء الاستخدام الفعلي، مثل: الكشف عن مصادر الحرارة الأخرى غير الجسم البشري،درجة حرارة مصدر الحرارة لا تتغير أو مصدر الحرارة لا يتحرك، وغيرها من العوامل البيئية ذات الصلة وانتهاكات تأثير مبدأ تطبيق PIR.
  • عند الكشف عن مصادر حرارة أخرى غير الجسم البشري بسبب الظواهر التالية ، قد يتم تشغيل PIR بشكل خاطئ.
    1عندما تدخل الحيوانات الصغيرة في نطاق الكشف
    2عندما تكون أشعة الأشعة تحت الحمراء البعيدة من أشعة الشمس، ومصابيح السيارة، والمصابيح الساطعة، وما إلى ذلك تتعرض مباشرة للمستشعر
    3عندما تتغير درجة الحرارة في نطاق الكشف بشكل كبير بسبب الهواء الدافئ ، الهواء البارد من معدات الدفيئة الباردة ، بخار الماء من المرطب ، الخ.

عند الكشف عن مصادر الحرارة بسبب الظواهر التالية ، قد لا يتم تشغيل PIR
1عندما تكون هناك مواد مثل الزجاج والاكريليك التي تمنع انتقال أشعة الأشعة تحت الحمراء البعيدة بين جهاز الاستشعار والكائن الكشف.
2مصدر الحرارة داخل نطاق الكشف بالكاد يتحرك أو يتحرك بسرعة عالية.
