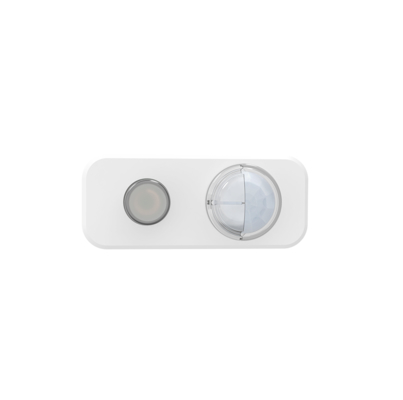

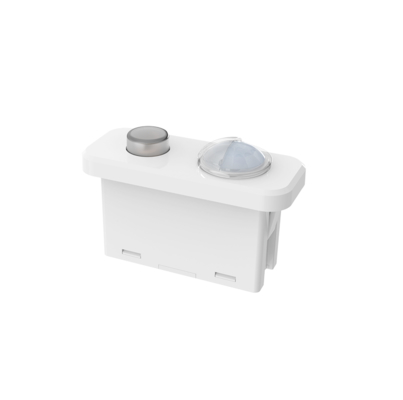

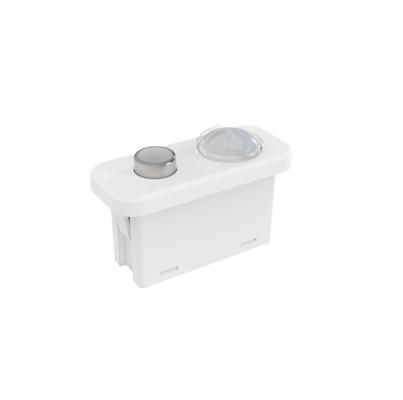

مستشعر حركة PIR بجهد 12 فولت تيار مستمر مع تعتيم PWM لإضاءة اللوحة، وظيفة أولوية ضوء النهار

  • 12Vdc PIR Motion Sensor With PWM Dimming For Panel Light, Daylight Priority Function
  • 12Vdc PIR Motion Sensor With PWM Dimming For Panel Light, Daylight Priority Function
  • 12Vdc PIR Motion Sensor With PWM Dimming For Panel Light, Daylight Priority Function
  • 12Vdc PIR Motion Sensor With PWM Dimming For Panel Light, Daylight Priority Function
  • 12Vdc PIR Motion Sensor With PWM Dimming For Panel Light, Daylight Priority Function
  • 12Vdc PIR Motion Sensor With PWM Dimming For Panel Light, Daylight Priority Function
مكان المنشأ شنتشن، الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
رقم الموديل MC182D IR 1
الحد الأدنى لكمية 100PCS
الأسعار قابل للتفاوض
تفاصيل التغليف اللوح + الكرتون (K=A)
وقت التسليم <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وط
شروط الدفع T/T
القدرة على العرض 10000 قطعة / شهر

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
Operating Voltage 12±1VDC Operating current 25±5mA
Output signal PWM dimming Mounting Height 3m (4m Max)
Operating Temperature -20℃~+55℃ Certificate CE
Lifetime 3 years warranty @Ta (indoor)
إبراز

مستشعر حركة PIR لضوء اللوحة,مستشعر حركة PIR بتعتيم PWM,مستشعر حركة PIR بجهد 12 فولت تيار مستمر

,

PWM Dimming PIR Motion Sensor

,

12Vdc PIR Motion Sensor
اترك رسالة
منتوج وصف

[ميزات المنتج]



  • واجهة Zhaga BooK20 القياسية الدولية (R44 X17；R60 X22)
  • ارتفاع تركيب أقصى 4 أمتار، مناسب للمكاتب المفتوحة والمكاتب الفردية
  • كاشف حركة PIR لمصباح اللوحة، المصباح الخطي.
  • يمكن تعديل معلمات المستشعر عن طريق جهاز التحكم عن بعد
  • مستشعر PIR منخفض التركيب



[المعلمات]



الإدخال
الجهد المقنن 12±1VDC
تيار التشغيل 25±5mA
جهد التموج <100mVp-p
الإخراج
إشارة الإخراج إشارة تعتيم PWM
المستشعرأوالمعلمات
وضع الكشف كشف PIR
وقت الانتظار 30 ثانية/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/20 دقيقة/30 دقيقة (MH17)
فترة الاستعداد 0 ثانية/10 ثانية/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/30 دقيقة/+∞ (MH17)
مستشعر ضوء النهار

أولوية ضوء النهار



 تشغيل إيقاف
5 لوكس 55-105 لوكس
15 لوكس 65-115 لوكس
30 لوكس 80-130 لوكس
50 لوكس 100-150 لوكس
100 لوكس 150-250 لوكس
150 لوكس 200-300 لوكس
مستوى التعتيم 10% (1.4-1.6 فولت) 20% (1.9-2.1 فولت) 30% (2.9-3.1 فولت) 50% (4.9-5.1 فولت)
نطاق الكشف (نصف القطر) 2.5 متر (داخلي، حساسية 100%، لا يوجد ضوء شمس مباشر على المستشعر؛ درجة الحرارة: 25 درجة مئوية)
ارتفاع التركيب نموذجي 3 أمتار (4 أمتار كحد أقصى)، انظر الملاحظة 1 و 2
البيئة
درجة حرارة التشغيل (Ta) -20 درجة مئوية - 55 درجة مئوية
درجة حرارة التخزين -40 درجة مئوية ~ +80 درجة مئوية الرطوبة: ≤85% (غير متكثف)
معايير الاعتماد
معتمد CE
المتطلبات البيئية الامتثال لمتطلبات RoHS 2.0 و Reach
تصنيف IP IP20
أخرىالأسلاك
[تعليمات التثبيت] متطلبات التركيب
فتحة حجم Zhaga book20 متطلبات التعبئة والتغليف
لوح + كرتون (K=A) الوزن الصافي
10±3 جرام العمر الافتراضي
ضمان لمدة 3 سنوات @Ta (داخلي) ملحوظة:

عندما تقترب درجة الحرارة المحيطة من نطاق درجة حرارة جسم الإنسان (36 درجة مئوية ~ 37 درجة مئوية/96.8 ~ 98.6 درجة فهرنهايت)، فإن كشف حركة PIR سيضعف بشكل كبير أو لن يستجيب.

  • عندما تكون درجة الحرارة المحيطة أو درجة حرارة صينية LED أعلى من 55 درجة مئوية/131 درجة فهرنهايت، قد يحدث تشغيل خاطئ، يرجى محاولة تقليل حساسية الكشف للتحسين. إذا استمر التشغيل الخاطئ، يجب ألا يكون مستشعر PIR مناسبًا للاستخدام في المساحة.
  • [وصف الوظيفة]



وظيفة التشغيل والإيقاف



يتم ضبط فترة الاستعداد على “0 ثانية” تعتيم من خطوتين
يتم ضبط فترة الاستعداد على “+∞” تعتيم من 3 خطوات
يتم ضبط فترة الاستعداد على “10 ثانية/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/30 دقيقة” أولوية ضوء النهار
غير متاح حصاد ضوء النهار
إعداد DH عن بعد + مستشعر ضوء النهار “5 لوكس=100 لوكس/15 لوكس=200 لوكس/30 لوكس=300 لوكس/50 لوكس=400 لوكس/100 لوكس=500 لوكس/150 لوكس=600 لوكس” [معلومات المنتج]



الأبعاد (



  • الوحدات: مم)

الوظيفةمستشعر حركة PIR بجهد 12 فولت تيار مستمر مع تعتيم PWM لإضاءة اللوحة، وظيفة أولوية ضوء النهار 0



  • الأسلاك

مستشعر حركة PIR بجهد 12 فولت تيار مستمر مع تعتيم PWM لإضاءة اللوحة، وظيفة أولوية ضوء النهار 1

  • [تعليمات التثبيت]

مستشعر حركة PIR بجهد 12 فولت تيار مستمر مع تعتيم PWM لإضاءة اللوحة، وظيفة أولوية ضوء النهار 2



​

الملحقات

الملحقاتمستشعر حركة PIR بجهد 12 فولت تيار مستمر مع تعتيم PWM لإضاءة اللوحة، وظيفة أولوية ضوء النهار 3

[نطاق الكشف]



مستشعر حركة PIR بجهد 12 فولت تيار مستمر مع تعتيم PWM لإضاءة اللوحة، وظيفة أولوية ضوء النهار 4







مستشعر حركة PIR بجهد 12 فولت تيار مستمر مع تعتيم PWM لإضاءة اللوحة، وظيفة أولوية ضوء النهار 5[التهيئة]



[التهيئة]

بعد تشغيل الطاقة، سيتم تسخين المستشعر لمدة 45-60 ثانية ثم يبدأ العمل.



[الإعدادات الافتراضية]



الحساسية: 100% وقت الانتظار: 5 ثوانٍ مستشعر ضوء النهار: تعطيل



[إشعار التطبيق]



يجب تثبيت المستشعر بواسطة كهربائي محترف. يرجى إيقاف تشغيل الطاقة قبل التثبيت والأسلاك وتغيير المعلمات.



  • لا يمكن لمستشعر PIR اختراق أي مواد، يرجى التأكد من عدم وجود عائق بين المستشعر والأشخاص/الأشياء المتحركة
  • قد يكون من الصعب على المستشعر اكتشاف الأشخاص إذا كانوا يرتدون ملابس سميكة في الشتاء البارد.
  • سيتم اعتبار الإشارات الحرارية كإشارات متحركة لتشغيل المستشعر. تجنب توجيه المستشعر إلى مكيف الهواء أو أي مصدر تدفئة آخر.
  • المستشعر للاستخدام الداخلي فقط. يمكن أن يؤثر ضوء الشمس في الهواء الطلق على اكتشاف المستشعر.
  • بسبب التحسين المستمر، يمكن تغيير محتويات هذا الدليل دون إشعار مسبق.
  • قد يختلف أداء التعتيم عند العمل مع برامج تشغيل 0-10 فولت مختلفة.
  • يتم قياس عتبة ضوء النهار في بيئة مشمسة بدون ظل وانعكاس ضوء محيطي منتشر. يمكن أن يختلف مستوى اللوكس المحيط في بيئة مختلفة، والطقس، والمناخ، والوقت من اليوم والفصل.
  • تتعلق مسافة الكشف بطول الأشخاص، وارتفاع التركيب، وزاوية التركيب، ودرجة حرارة بيئة العمل وما إلى ذلك. عندما تقترب درجة الحرارة المحيطة من نطاق درجة حرارة جسم الإنسان (36 درجة مئوية ~ 37 درجة مئوية/96.8 ~ 98.6 درجة فهرنهايت)، فإن كشف حركة PIR سيضعف بشكل كبير أو لن يستجيب. عندما تكون درجة الحرارة المحيطة أو درجة حرارة صينية LED أعلى من 55 درجة مئوية/131 درجة فهرنهايت، قد يحدث تشغيل خاطئ، يرجى محاولة تقليل حساسية الكشف للتحسين. إذا استمر التشغيل الخاطئ، يجب ألا يكون مستشعر PIR مناسبًا للاستخدام في المساحة.
  • القيمة النموذجية لمنطقة الكشف هي القيمة التي تم قياسها بواسطة مختبرين بطول 165 سم في بيئة داخلية مفتوحة.
  • يجب استخدام هذا المنتج مع
  • DCمزود الطاقة الذي يكون جهد الإدخال فيه مستقرًا وعامل التموج منخفضًا (عامل التموج أقل من 100 مللي فولت؛ تيار الحمل أكبر من 25 مللي أمبير).عند التثبيت في بيئة جديدة، يرجى التثبيت والاختبار على الأقل 5 قطع من المنتج أولاً قبل التثبيت الجماعي.
  • PIR هو مستشعر الأشعة تحت الحمراء الكهروحرارية الذي يكتشف التغيرات في الأشعة تحت الحمراء. يرجى الانتباه إلى الأمور التالية أثناء الاستخدام الفعلي، مثل: اكتشاف مصادر الحرارة بخلاف جسم الإنسان، أو أن درجة حرارة مصدر الحرارة لا تتغير أو أن مصدر الحرارة لا يتحرك، والعوامل البيئية الأخرى ذات الصلة وانتهاكات مبدأ تطبيق PIR.
  • عند اكتشاف مصادر الحرارة بخلاف جسم الإنسان بسبب الظواهر التالية، قد يتم تشغيل PIR بشكل خاطئ.
  •          1. عندما تدخل الحيوانات الصغيرة نطاق الكشف

     2. عندما تتعرض الأشعة تحت الحمراء البعيدة من ضوء الشمس، ومصابيح السيارات الأمامية، والمصابيح المتوهجة، وما إلى ذلك، بشكل مباشر للمستشعر

     3. عندما تتغير درجة الحرارة في نطاق الكشف بشكل كبير بسبب الهواء الدافئ، والهواء البارد من معدات الدفيئة الباردة، وبخار الماء من أجهزة الترطيب، وما إلى ذلك.
عند اكتشاف مصادر الحرارة بسبب الظواهر التالية، قد لا يتم تشغيل PIR

  •      1. عندما توجد مواد مثل الزجاج والأكريليك التي تمنع انتقال الأشعة تحت الحمراء البعيدة بين المستشعر وكائن الكشف.

     2. بالكاد يتحرك مصدر الحرارة داخل نطاق الكشف أو يتحرك بسرعة عالية.
