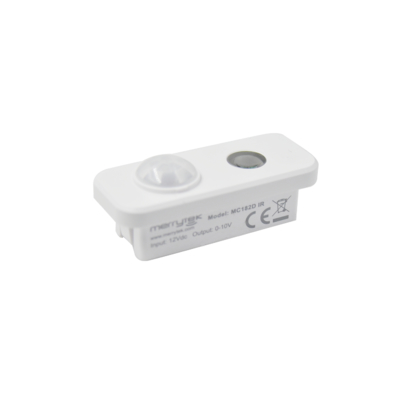

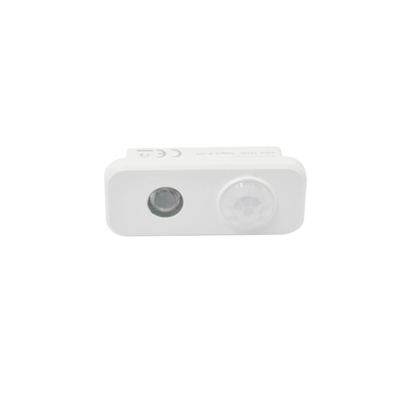

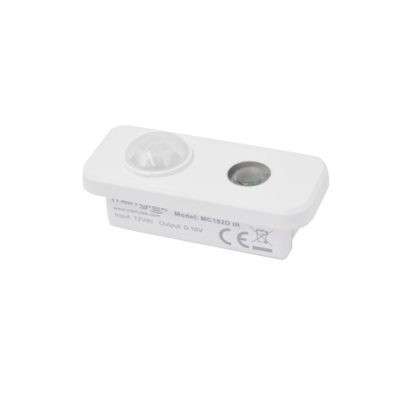

جهاز استشعار الحركة PIR 12Vdc لمصابيح اللوحة مع وظيفة الضبابية 0-10V
| مكان المنشأ | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE |
| رقم الموديل | MC182D IR |
| الحد الأدنى لكمية | 100PCS |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | اللوح + الكرتون (K=A) |
| وقت التسليم | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وط |
| شروط الدفع | T/T |
| القدرة على العرض | 10000 قطعة / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
(وي تشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| جهد التشغيل | 12±1Vdc | التشغيل الحالي | 25 ± 5MA |
|---|---|---|---|
| إشارة الخروج | 0 -10VDC تعتيم | ارتفاع التثبيت | 3 م (4 م كحد أقصى) |
| درجة حرارة العمل | -20 درجة مئوية ~ + 55 درجة مئوية | شهادة | م |
| طول الحياة | 3 سنوات ضمان @sta (داخلي) |
منتوج وصف
[خصائص المنتج]
- واجهة المعيار الدولي Zhaga BooK20 ((R44 X17;R60 X22)
- ارتفاع تثبيت أقصاه 4 أمتار، مناسب للمكاتب المفتوحة والمكاتب الفردية
- كاشف حركة PIR للضوء الخطي
- يمكن تعديل معايير جهاز الاستشعار عن بعد
- جهاز استشعار PIR منخفض التركيب
[المعلمات]
| المدخلات | |||
| الجهد الاسمي | 12±1VDC | ||
| التيار التشغيلي | 25 ± 5mA | ||
| الجهد الترددي | < 100mVp-p | ||
| الناتج | |||
| إشارة الخروج | إشارة التخفيف 0-10 فولت | ||
| الحواسأوالمعلمات | |||
| وضع الكشف | الكشف عن PIR | ||
| وقت الإيقاف | 30s/1min/3min/5min/10min/20min/30min ((MH17) | ||
| فترة الاستعداد | 0s/10s/1min/3min/5min/10min/30min/+∞ ((MH17) | ||
| مستشعر ضوء النهار | عتبة ضوء النهار |
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux ((منعطف)) ((MH17) (حالة انتشار الضوء المحيطي) |
|
| الحصاد في النهار |
100L/200L/300L/400L/500L/600L/منعطف
|
||
|
أولوية ضوء النهار
|
على | مغلق | |
| 5 لوكس | 55-105Lux | ||
| 15 لوكس | 65-115Lux | ||
| 30 لوكس | 80-130 لوكس | ||
| 50 لوكس | 100-150 لوكس | ||
| 100 لوكس | 150-250 لوكس | ||
| 150 لوكس | 200-300 لوكس | ||
| مستوى الضبابية | 10% ((1.4-1.6 فولت) 20% ((1.9-2.1 فولت) 30% ((2.9-3.1 فولت) 50% (4.9-5.1 فولت) | ||
| نطاق الكشف (قطر) | 2.5m (في الداخل، الحساسية 100%، لا يوجد ضوء شمسي مباشر على جهاز الاستشعار؛ درجة الحرارة:25°C) | ||
| ارتفاع التركيب | 3m نموذجي (4m ماكس ) ، انظر الملاحظة 1 و 2 | ||
| البيئة | |||
| درجة حرارة العمل ((Ta) | -20°C-55°C | ||
| درجة حرارة التخزين | -40°C~+80°C الرطوبة: ≤85% (غير مكثفة) | ||
| معايير الشهادة | |||
| معتمدة | المواصفات | ||
| المتطلبات البيئية | الامتثال لـ RoHS 2.0 ، متطلبات الوصول | ||
| تصنيف الملكية الفكرية | IP20 | ||
| أوههناك | |||

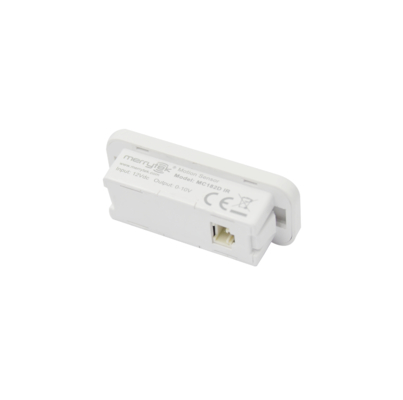

| الأسلاك | محطة PH2.0 ذات 3 دبوس | ||
| متطلبات التثبيت | (زها بوك) حفرة بحجم 20 | ||
| متطلبات التعبئة | الألواح + الكرتون ((K=A) | ||
| الوزن الصافي | 10±3 غرام | ||
| طول الحياة | ثلاث سنوات من الضمان (في الداخل) | ||
|
|||
[وصف الوظيفة]
| وظيفة ON-OFF | يجب تعيين فترة الانتظار إلى 0s |
| التخفيف في خطوتين | يجب تعيين فترة الانتظار على |
| التخفيف الثلاثي | يجب تعيين فترة الانتظار إلى 10 ثواني / 1 دقيقة / 3 دقائق / 5 دقائق / 10 دقائق / 30 دقيقة |
| أولوية ضوء النهار | لا |
| الحصاد في النهار | جهاز التحكم عن بعد وضع DH + مستشعر ضوء النهار 5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux |
[معلومات المنتج]
- البعد (الوحدات: ملم)
- الوظيفة
- الأسلاك
[تعليمات التثبيت]
- نعم
- نعم
الملحقات
[مدى الكشف]
[بعيد]
[تدشين]
بعد تشغيل الكهرباء، سيقوم المستشعر بتسخين 45-60 ثم يبدأ العمل.
[إعداد افتراضي]
الحساسية: 100٪ وقت الوقوف: 5 ثانية مستشعر الضوء النهاري: تعطيل
[إشعار الطلب]
- يجب أن يتم تثبيت جهاز الاستشعار بواسطة كهربائي محترف. يرجى إيقاف التيار الكهربائي قبل التثبيت والأسلاك وتغيير المعلمات.
- جهاز استشعار PIR لا يمكن أن يخترق أي مواد، يرجى التأكد من عدم وجود عقبة بين جهاز الاستشعار والشخص/الكائن المتحرك
- قد يصعب على المستشعر اكتشاف الأشخاص إذا كانوا يرتدون ملابس سميكة في فصل الشتاء البارد.
- سيتم اعتبار إشارات الحرارة إشارات متحركة لتفعيل المستشعر. تجنب مواجهة المستشعر لمكيف الهواء أو مصدر التدفئة الآخر.
- جهاز الاستشعار للاستخدام الداخلي فقط ضوء الشمس في الخارج يمكن أن يؤثر على الكشف عن جهاز الاستشعار
- بسبب التحسين المستمر، قد يتم تغيير محتوى هذه التعليمات دون إشعار مسبق.
- يمكن أن يكون أداء الضباب مختلفًا عند العمل مع محركات تشغيل مختلفة من 0-10 فولت.
- يتم قياس عتبة ضوء النهار في بيئة مشمسة دون ظلال وعكس ضوء المحيط. يمكن أن يختلف مستوى لوكس المحيط في بيئة مختلفة، الطقس، المناخ،وقت اليوم والفصل.
- يرتبط مسافة الكشف بطول الأشخاص وارتفاع التثبيت وزاوية التثبيت ودرجة حرارة بيئة العمل وما إلى ذلك.عندما تقترب درجة حرارة البيئة من نطاق درجة حرارة الجسم البشري (36°C~37°C/96.8 ~ 98.6 ° F) ، سوف يضعف الكشف عن حركة PIR بشكل كبير أو لا يستجيب. عندما تكون درجة حرارة البيئة أو درجة حرارة علبة LED أعلى من 55 ° C / 131 ° F ، قد يحدث إطلاق كاذب ،يرجى محاولة خفض حساسية الكشف لتحسين. إذا ظل الزائف إطلاق، يجب أن مستشعر PIR لا تكون مناسبة للاستخدام في الفضاء.
- منطقة الكشف المعطاة هي القيمة النموذجية التي تم قياسها بواسطة أجهزة اختبار بطول 165 سم في بيئة داخلية مفتوحة.
- هذا المنتج يجب أن تستخدم مع التيار المستقرالعاصمة القوة العرضالذي يكون فولتة الدخول ثابتة وعامل التموج منخفض ((عامل التموج أقل من 100mV ؛ تيار الحمل أكبر من 25mA).
- عند تثبيت في بيئة جديدة، يرجى تثبيت واختبار على الأقل 5pcs المنتج أولا قبل التثبيت الجماعي.
-
PIR هو مستشعر تحت الحمراء الكهربائي الذي يكتشف التغيرات في الأشعة تحت الحمراء. يرجى الانتباه إلى المسائل التالية أثناء الاستخدام الفعلي، مثل: الكشف عن مصادر الحرارة الأخرى غير الجسم البشري،درجة حرارة مصدر الحرارة لا تتغير أو مصدر الحرارة لا يتحرك، وغيرها من العوامل البيئية ذات الصلة وانتهاكات تأثير مبدأ تطبيق PIR.
-
عند الكشف عن مصادر حرارة أخرى غير الجسم البشري بسبب الظواهر التالية ، قد يتم تشغيل PIR بشكل خاطئ.
1عندما تدخل الحيوانات الصغيرة في نطاق الكشف
2عندما تكون أشعة الأشعة تحت الحمراء البعيدة من أشعة الشمس، ومصابيح السيارة، والمصابيح الساطعة، وما إلى ذلك تتعرض مباشرة للمستشعر
3عندما تتغير درجة الحرارة في نطاق الكشف بشكل كبير بسبب الهواء الدافئ ، الهواء البارد من معدات الدفيئة الباردة ، بخار الماء من المرطب ، الخ.
- عند الكشف عن مصادر الحرارة بسبب الظواهر التالية ، قد لا يتم تشغيل PIR
1عندما تكون هناك مواد مثل الزجاج والاكريليك التي تمنع انتقال أشعة الأشعة تحت الحمراء البعيدة بين جهاز الاستشعار والكائن الكشف.
2مصدر الحرارة داخل نطاق الكشف بالكاد يتحرك أو يتحرك بسرعة عالية.
