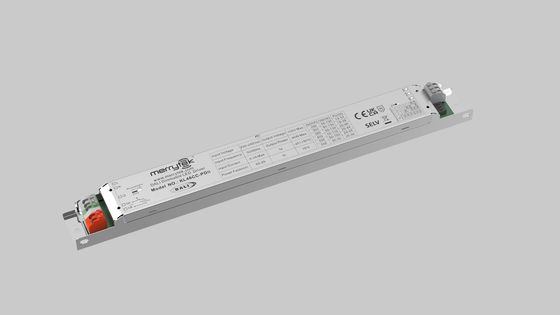

مزود طاقة LED قابل للتعتيم 46 واط DALI DT8 مع خرج 50-130Vdc وتيار خرج متعدد 250-500mA وضمان 5 سنوات

  • 46W DALI DT8 dimmable led power supply with 50-130Vdc output and multiple output current 250-500mA and 5 years warranty
مكان المنشأ شنتشن، الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
رقم الموديل KL46CC-PDII1
الحد الأدنى لكمية 100PCS
الأسعار قابل للتفاوض
تفاصيل التغليف صندوق أبيض + تعليمات الكرتون الخارجي اللوح (K = A)
وقت التسليم <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وا
شروط الدفع T/T
القدرة على العرض 20000 جهاز كمبيوتر شخصى شهريا

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
جهد التشغيل 220-240 فولت تيار متردد، 50 هرتز / 60 هرتز عامل القوى ≥0.95 @230VAC (حمولة كاملة)
طاقة الاستعداد .50.5 واط (@ 230 فولت تيار متردد) الكفاءة 85% كحد أقصى. @ 230 فولت تيار متردد (بأقصى حمل)
وضع التشغيل تعتيم DALI2 وتغيير درجة حرارة اللون وتعتيم PUSH أبعاد التثبيت 284*30*20.5 مللي متر
الضمان 5 سنوات التيار الثابت للخروج 250-500MA
اترك رسالة
منتوج وصف

46W DALI DT8 مصدر طاقة LED قابل للتخفيف مع 50-130Vdc الخروج والتيار الخروج المتعدد 250-500mA و 5 سنوات ضمان





[ميزة المنتج]

  • خالية من التوهج في جميع أنحاء نطاق التخفيف
  • طاقة الاستعداد أقل من 0.5 واط
  • الضوء الأساسي مع زر الضغط
  • واجهة DALI المدمجة DT8
  • الحماية: انقطاع قصير / زيادة درجة الحرارة / زيادة الجهد
  • تخفيض التيار لدرجة حرارة محيطية عالية
  • اضغط على الضوء الضئيل مع وظيفة الذاكرة
  • ضمان لمدة 5 سنوات

[المعلمات]

المدخلات الجهد التشغيلي 198-264VAC 50 هرتز / 60 هرتز
الجهد المدخل الاسمي 220-240VAC 50 هرتز / 60 هرتز
نطاق الجهد المدخل المتردد 200-240VDC
إدخال Cuttent 0.25A ماكس
التيار الداخلي < 15A (نصف عرض النبضات الحالية 100US) @ 230VAC
عامل الطاقة ≥0.95 @ 230VAC (حمل كامل)
التشوه الهارموني الكلي النموذجي: 15% (@ 230Vac ، حمولة 100٪)
طاقة الاستعداد ≤0.5W ((@ 230Vac)
الكفاءة 85 ٪ أقصى. @ 230VAC (حمل كامل)
طريقة الأسلاك محطة الدفع، القطع العرضي للسلك:0.75-1.5ملم2

مفكّك دائرة آلي

(حسب التيار في السلك)

 النوع B10 B13 B16 B20 B25 /
الرقم 20 25 30 40 50 /
النوع C10 C13 C16 C20 C25 C32
الرقم 30 43 50 60 80 100
الناتج وضع العمل التيار المستمر
نوع الحمولة مصباح LED
متطلبات التذبذب (تتأرجح أو لا تتأرجح) قيمة التلميع: أقل من 2٪ لمدى التخفيف بأكمله
وقت البدء < 1s (@ 230Vac)
الجهد الخارجي بدون حمولة 150VDC ماكس
نطاق الجهد الخارجي للحمل 50-130VDC
الطاقة الخارجة بالكامل 46واط كحد أقصى
التيار الخارجي للحمل 250~500mA: للتفاصيل
التيار الثابت / الجهد الدقيق دقة التيار الثابت ± 5%
طريقة الأسلاك محطة الدفع، القطع العرضي للسلك:0.75-1.5ملم2
طريقة التحكم الضوء الأساسي للضغط التخفيف الأساسي للضغط (max.lead length:20M)
نطاق الضبابية الضبابية الرئيسية PUSH و DALI: 2%-100%
التخفيف DALI ضبابية DALI (max.lead length:300M)
الاستثناء(ب)التناوبRالمواصفات الخروج فوق درجة الحرارة
الحماية		 نعم، بدون وظيفة التعافي الذاتي ((يمكن الاستفسار)
حماية الاختصار الخارجي نعم، بدون وظيفة التعافي الذاتي ((يمكن الاستفسار)

التشغيل

البيئة

 درجة حرارة العمل / الرطوبة -25°C~50°C الرطوبة: 85% (غير مكثفة)
درجة حرارة التخزين / الرطوبة -40°C~80°C، الرطوبة:10%~95%
الحد الأقصى لدرجة الحرارة في الحالة ((Tc)) 85 درجة مئوية

السلامة

& EMC

 معيار EMC EN55015 EN61547 EN61000-3-2
معيار بروتوكول DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8
معيار السلامة EN61347-1 EN61347-2-13
الشهادة المواصفات
مقاومة الجهد 3750فاكس، 5mA، 60s (مدخل L N-مخرج SEC)
غيرها درجات الحماية IP20
نوع الحماية الفئة 1
المنشأة المدمجة 284*30*20.5ملم
وظيفة الذاكرة نعم، PUSH انقطاع الذاكرة
مزامنة التخفيف PUSH 15 وحدة كحد أقصى
متطلبات التعبئة كيس PE + صندوق أبيض + تعليمات + لوحة + كرتون خارجي ((K=A)
الوزن 200 غرام
الحياة 5 سنوات @Ta كامل الحمل
الملاحظة: يتم اختبار جميع المعلمات عند فولتاج مدخل 230VAC وبيئة 25 درجة مئوية، ما لم يتم تحديدها.

[بعد]



                          مزود طاقة LED قابل للتعتيم 46 واط DALI DT8 مع خرج 50-130Vdc وتيار خرج متعدد 250-500mA وضمان 5 سنوات 0

[مخطط الأسلاك]



 مزود طاقة LED قابل للتعتيم 46 واط DALI DT8 مع خرج 50-130Vdc وتيار خرج متعدد 250-500mA وضمان 5 سنوات 1مزود طاقة LED قابل للتعتيم 46 واط DALI DT8 مع خرج 50-130Vdc وتيار خرج متعدد 250-500mA وضمان 5 سنوات 2



الشكل Aداليضئيلمينغ                                                                    إصبعباضغط على " Dim "مينغ



[تخفيف]

مزود طاقة LED قابل للتعتيم 46 واط DALI DT8 مع خرج 50-130Vdc وتيار خرج متعدد 250-500mA وضمان 5 سنوات 3

[ منحنى الضبابية]

مزود طاقة LED قابل للتعتيم 46 واط DALI DT8 مع خرج 50-130Vdc وتيار خرج متعدد 250-500mA وضمان 5 سنوات 4مزود طاقة LED قابل للتعتيم 46 واط DALI DT8 مع خرج 50-130Vdc وتيار خرج متعدد 250-500mA وضمان 5 سنوات 5



[الجهد المقابلة الحالية]



التيار (mA) DIP (بوماكس)) أخرج ((V)
1 2 3
250 - - - 33 50 130
300 على - - 39 50 130
350 - على - 46 50 130
400 على على - 44 50 110
450 على - على 45 50 100
500 على على على 46 50 92



[تشغيل / إيقاف تشغيل ووصف لعملية التخفيف]

أ. اضغط على مفتاح PUSH (وقت الضغط القصير 0.1S-1S) ، وسيتم تشغيل أو إيقاف تشغيل برنامج تشغيل LED.

ب. الضبابية: اضغط واحتفظ بمفتاح PUSH (1S-8S) ، يمكن لسائق LED تحقيق الضبابية أو الإضاءة أو الضبابية ، نطاق الضبابية هو 2-100٪.

ج. درجة حرارة اللون:

الخطوة 1، PUSH يطفئ الأضواء، الخطوة 2، اضغط واحتفظ بـ PUSH لضبط درجة حرارة اللون بدءاً من السطوع الحالي، أطلق PUSH، اضغط واحتفظ بـ PUSH مرة أخرى،و ضبط درجة حرارة اللون في الاتجاه المعاكس؛ لا تعمل لمدة 5 ثواني، الخروج وضع تعديل اللون.

D. ذاكرة: تمتلك PUSH dimming وظيفة ذاكرة تضيئ.

E. مزامنة الضبابية: يمكن مزامنة الطاقة المتصلة بنفس مفتاح PUSH عن طريق الضغط على مفتاح PUSH والاحتفاظ به لفترة أطول من 15 ثانية

F. وضع التضييق DALI: قم بتوصيل مصدر الطاقة بنظام DALI ، ويمكن تخفيفه بواسطة مضيف DALI. نطاق التضييق هو 0-100٪.



[المسائل التي تحتاج أالتركيز]

1) يجب توصيل سلسلة LED بالحمل قبل تشغيل طاقة المدخل ؛ خلاف ذلك ، قد تتلف سلسلة LED.

2) بعد إيقاف تشغيل مدخل محرك LED ، سيكون هناك توتر متبقي في المخرج ، والذي يمكن الحفاظ عليه لمدة 3 دقائق تقريبًا.
