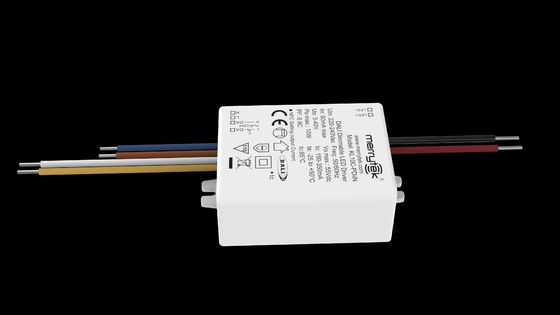

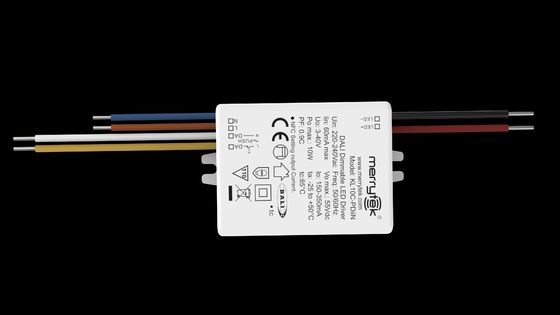

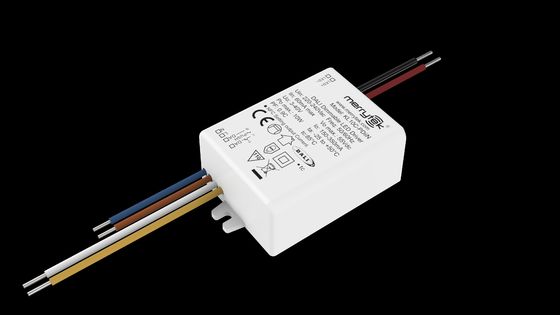

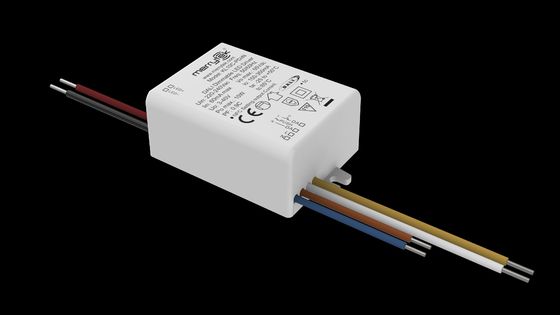

10W DALI2 DT6 150-350mA برامج تشغيل قابلة للتخفيف للضوء LED مع برمجة NFC

  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
Place of Origin Shenzhen, China
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
Model Number KL10C-PDiiN
Minimum Order Quantity 100pcs
الأسعار قابل للتفاوض
Packaging Details white box+ Instructions Clapboard Outer Carton（K=A）
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 4-5 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 20,000pcs per month

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
Operating Voltage 220-240VAC 50Hz /60Hz Power Factor ≥0.9C @230VAC （Full load）
Stand-by Power ≤0.5W（@230Vac） Efficiency 81%Max. @230VAC （Full load）
Operating mode DALI2 dimming & PUSH dimming Installation dimension 64.5*40*23mmmm
Warranty 5 years Output constant current 150-350mA
اترك رسالة
منتوج وصف

سائقو تعتيم 10 واط DALI2 DT6 150-350mA لمصابيح LED مع برمجة NFC





     [ميزة المنتج]

  • خالٍ من الوميض لنطاق التعتيم بأكمله
  • طاقة الاستعداد أقل من 0.5 واط
  • التعتيم الأساسي باستخدام زر ضغط
  • تقنية NFC للبرمجة اللاسلكية
  • واجهة DALI مدمجة DT6
  • تشغيل الطوارئ بتيار مستمر مركزي DT19
  • تعويض CLO
  • الحماية: ماس كهربائي / ارتفاع درجة الحرارة / الجهد الزائد
  • تخفيض التيار لدرجة حرارة محيطة عالية
  • دفع التعتيم مع وظيفة الذاكرة
  • ضمان لمدة 5 سنوات

[المعلمات]

  سلسلة Micro KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
الإدخال جهد التشغيل 198-264Vac 50Hz/60Hz
جهد الإدخال المقنن 220-240Vac 50Hz/60Hz
نطاق جهد الإدخال DC 200-240Vdc
تيار الإدخال 0.06A كحد أقصى. 0.11A كحد أقصى. 0.19A كحد أقصى.
تيار الاندفاع الداخل <15A (عرض نبضة التيار النصفي 100μs) @230Vac
معامل القدرة (@230V100% حمل) ≥ 0.9C ≥ 0.93 ≥ 0.95
التشوه التوافقي الكلي نموذجي: 15% (@230Vac, 100% حمل)
طاقة الاستعداد ≤0.5W (@230Vac عند إيقاف تشغيل PUSH أو DALI)
الكفاءة (@230Vac, 100% حمل) 81% 86% 87%
طريقة الأسلاك 0.75mm2 0.75-1.5mm2

قاطع الدائرة الأوتوماتيكي



 KL10C-PDiiN (احسب التيار في السلك)
النوع B10 B13 B16 B20 B25 /
العدد 40 50 65 85 100 /
النوع C10 C13 C16 C20 C25 C32
العدد 70 90 110 140 170 220
KL20C-PDiiN (احسب التيار في السلك)
النوع B10 B13 B16 B20 B25 /
العدد 25 35 45 55 65 /
النوع C10 C13 C16 C20 C25 C32
العدد 60 70 80 110 130 160
KL35C-PDiiN (احسب التيار في السلك)
النوع B10 B13 B16 B20 B25 /
العدد 25 30 40 50 60 /
النوع C10 C13 C16 C20 C25 C32
العدد 40 55 60 80 105 130
الإخراج وضع التشغيل تيار ثابت
نوع الحمل LED
متطلبات التموج (الوميض أو الخالي من الوميض) قيمة الوميض: أقل من 5% لنطاق التعتيم بأكمله
وقت البدء <1s (@230Vac)
جهد الخرج بدون حمل 50V DC كحد أقصى. 55V DC كحد أقصى. 55V DC كحد أقصى.
نطاق جهد الخرج للحمل 3-40V DC 12-40V DC 12-40V DC
طاقة الخرج بالحمل الكامل 10W 20W 35W
تيار الخرج للحمل 150-350mA 100-550mA 500-1050mA
دقة التيار/الجهد الثابت دقة التيار الثابت ±5%
طريقة الأسلاك 0.5mm2 طرف الدفع، مقطع عرضي للسلك: 0.75-1.5mm2
طريقة التحكم تعتيم PUSH الأساسي تعتيم PUSH الأساسي (الحد الأقصى لطول السلك: 20 مترًا)
نطاق التعتيم تعتيم PUSH و DALI: 0%-100%
تعتيم DALI تعتيم DALI (الحد الأقصى لطول السلك: 300 متر)
استثناءProtectionRequirements درجة حرارة الخرج الزائدة
الحماية		 نعم، بدون وظيفة الاستعادة الذاتية (يمكن الاستفسار عنها)
حماية ماس كهربائي في الخرج نعم، بدون وظيفة الاستعادة الذاتية (يمكن الاستفسار عنها)

التشغيل

البيئة

 درجة حرارة التشغيل/الرطوبة -25℃~50℃ الرطوبة: 85% (غير متكثف)
درجة حرارة التخزين/الرطوبة -40℃~80℃، الرطوبة: 10%–95%
درجة حرارة الغلاف القصوى (Tc) 85℃

السلامة

& EMC

 معيار EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
معيار بروتوكول DALI IEC62386-102, IEC62386-207 DT6 251 252 253
معيار السلامة EN61347-1 EN61347-2-13
الشهادة CE
جهد التحمل 3750Vac, 5mA, 60s (الإدخال “L N”- الإخراج “SEC”)
أخرى درجات الحماية IP20
نوع الحماية الفئة الثانية
نوع التثبيت تركيب مستقل وتركيب مدمج
مع التجعيد / 116*40.5*22mm 136*42.5*24mm
بدون تجعيد 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
وظيفة ذاكرة التعتيم نعم، ذاكرة تعتيم PUSH
مزامنة تعتيم PUSH 15 وحدة كحد أقصى.
متطلبات التعبئة والتغليف كيس PE + تعليمات + لوح + كرتون خارجي (K=A)
الوزن (مع التجعيد) / 86.9±5g 115.1±5g
الوزن (بدون تجعيد) 54±5g 100.5±5g 132.7±5g
الحياة 5 سنوات @Ta حمل كامل
ملاحظة: يتم اختبار جميع المعلمات بجهد إدخال 230VAC وبيئة 25 درجة مئوية ما لم يحدد خلاف ذلك.

[البعد]



                          10W DALI2 DT6 150-350mA برامج تشغيل قابلة للتخفيف للضوء LED مع برمجة NFC 010W DALI2 DT6 150-350mA برامج تشغيل قابلة للتخفيف للضوء LED مع برمجة NFC 110W DALI2 DT6 150-350mA برامج تشغيل قابلة للتخفيف للضوء LED مع برمجة NFC 2

[مخطط الأسلاك]



 10W DALI2 DT6 150-350mA برامج تشغيل قابلة للتخفيف للضوء LED مع برمجة NFC 310W DALI2 DT6 150-350mA برامج تشغيل قابلة للتخفيف للضوء LED مع برمجة NFC 4



                            الشكل أDALIتعتيمming                                                                    الشكلبدفع التعتيمming



[منحنى التخفيض والتعتيم]

10W DALI2 DT6 150-350mA برامج تشغيل قابلة للتخفيف للضوء LED مع برمجة NFC 510W DALI2 DT6 150-350mA برامج تشغيل قابلة للتخفيف للضوء LED مع برمجة NFC 6



[الجهد المقابل للتيار]

KL10C-PDiiN
التيار (mA) Pomax(W) Uout(V)
150 6.0 3~ 40
200 8.0 3~ 40
250 10.0 3~ 40
300 9.9 3~ 33
350 10.2 3~ 29

تم تصميم مجموعات بيانات التيار النموذجية للرجوع إليها عند تحديد نماذج تركيبات LED. يمكن ضبط المزيد من مستويات التيار بواسطة NFC باستخدام تطبيق جوال قابل للتعديل بزيادات قدرها 1 مللي أمبير.

10W DALI2 DT6 150-350mA برامج تشغيل قابلة للتخفيف للضوء LED مع برمجة NFC 7

امسح الرمز ضوئيًا لتنزيل Merrytek NFC



[تشغيل/إيقاف ووصف عملية التعتيم]

أ. اضغط لفترة قصيرة على مفتاح PUSH (وقت الضغط القصير 0.1 ثانية - 1 ثانية)، سيتم تشغيل أو إيقاف تشغيل محرك LED.

ب. التعتيم: اضغط مع الاستمرار على مفتاح PUSH (1 ثانية - 8 ثوانٍ). يمكن لمحرك LED تحقيق التعتيم أو الإشراق أو كليهما، مع نطاق تعتيم يبلغ 1-100%.

ج. الذاكرة: تحتوي ميزة تعتيم PUSH على وظيفة ذاكرة التعتيم.

د. مزامنة التعتيم: يمكن مزامنة الطاقة المتصلة بنفس مفتاح PUSH بالضغط مع الاستمرار على مفتاح PUSH لأكثر من 15 ثانية

هـ. وضع تعتيم DALI: قم بتوصيل مصدر الطاقة بنظام DALI، ويمكن تعتيمه بواسطة مضيف DALI. نطاق التعتيم هو 0-100%.



[ الأمور التي تحتاج إلى أttention]

1) يجب توصيل محرك LED بالحمل قبل تشغيل طاقة الإدخال؛ وإلا، فقد يتضرر محرك LED.

2) بعد إيقاف تشغيل إدخال محرك LED، سيكون هناك جهد متبقي عند الخرج، والذي يمكن الحفاظ عليه لمدة 3 دقائق تقريبًا.

3) قبل ضبط المعلمات عبر NFC، يرجى التأكد من إيقاف تشغيل المحرك.
