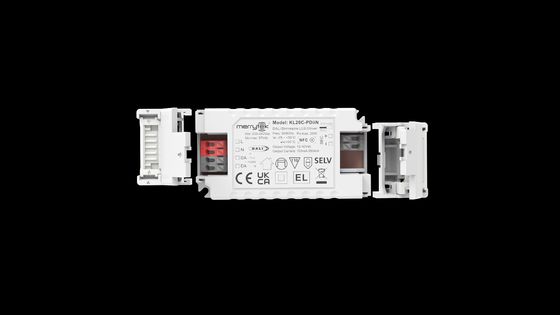

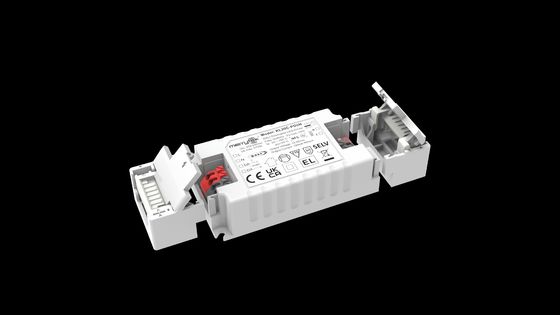

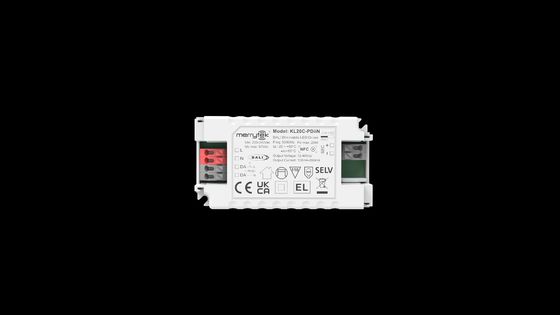

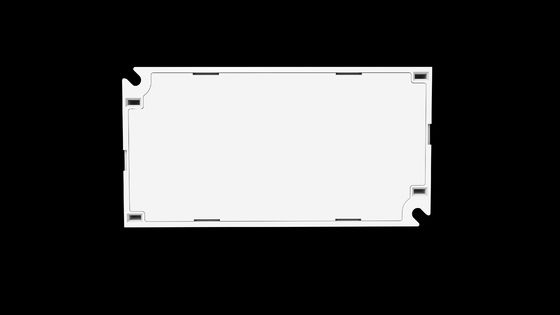

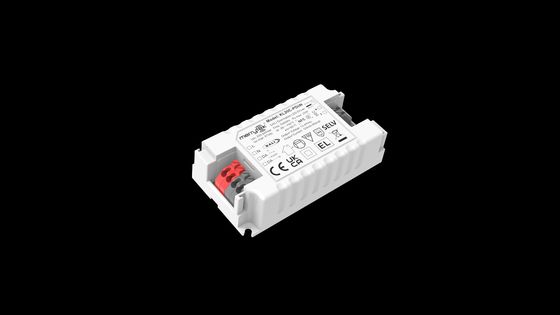

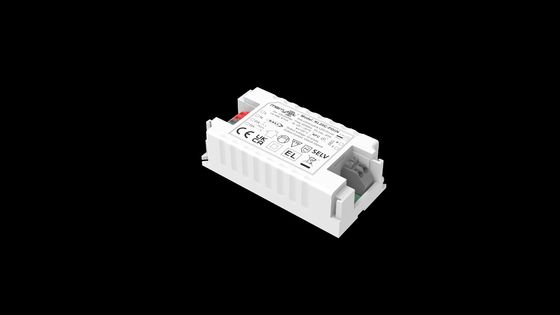

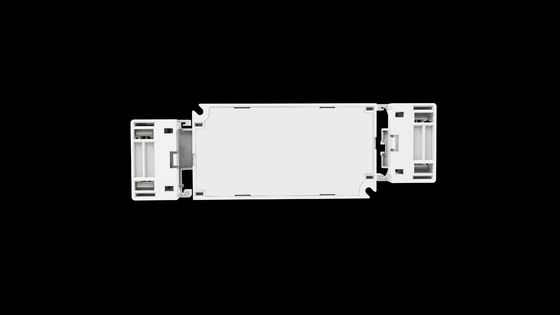

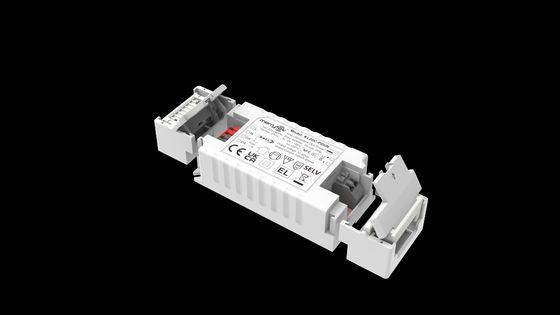

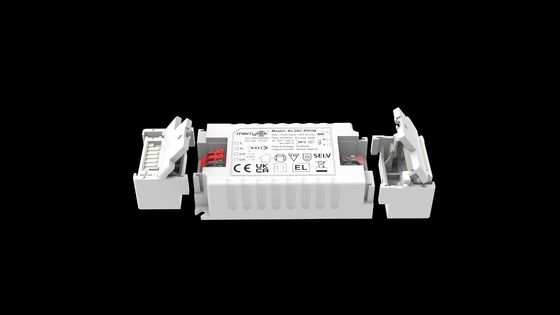

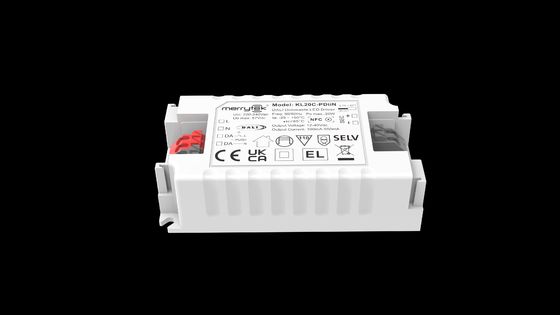

20W DALI2 DT6 500ma المحرك القائم على التيار الثابت NFC قابل للبرمجة مع فترة الضمان لمدة 5 سنوات

  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
Place of Origin Shenzhen, China
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
Model Number KL20C-PDiiN
Minimum Order Quantity 100pcs
الأسعار قابل للتفاوض
Packaging Details white box+ Instructions Clapboard Outer Carton（K=A）
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 4-5 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 20,000pcs per month

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
Operating Voltage 220-240VAC 50Hz /60Hz Power Factor ≥0.93 @230VAC （Full load）
Stand-by Power ≤0.5W（@230Vac） Efficiency 86%Max. @230VAC （Full load）
Operating mode DALI2 dimming & PUSH dimming Installation dimension 116*40.5*22mm
Warranty 5 years Output constant current 100-550mA
اترك رسالة
منتوج وصف

محرك LED تيار مستمر 20 واط DALI2 DT6 500 مللي أمبير قابل للبرمجة بتقنية NFC مع فترة ضمان 5 سنوات





     [ميزة المنتج]

  • خالٍ من الوميض لكامل نطاق التعتيم
  • طاقة الاستعداد أقل من 0.5 واط
  • تعتيم أساسي باستخدام زر ضغط
  • تقنية NFC للبرمجة اللاسلكية
  • واجهة DALI مدمجة DT6
  • تشغيل طوارئ DC مركزي DT19
  • تعويض CLO
  • الحماية: ماس كهربائي / ارتفاع درجة الحرارة / زيادة الجهد
  • تخفيض التيار لدرجة حرارة محيطة عالية
  • تعتيم الدفع مع وظيفة الذاكرة
  • ضمان لمدة 5 سنوات

[المعلمات]

  سلسلة Micro KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
الإدخال جهد التشغيل 198-264Vac 50Hz/60Hz
جهد الإدخال المقنن 220-240Vac 50Hz/60Hz
نطاق جهد دخل التيار المستمر 200-240Vdc
تيار الإدخال 0.06A كحد أقصى. 0.11A كحد أقصى. 0.19A كحد أقصى.
تيار الاندفاع الداخل <15A (عرض نبضة التيار النصفي 100μs) @230Vac
معامل القدرة (@230V100% حمل) ≥ 0.9C ≥ 0.93 ≥ 0.95
التشوه التوافقي الكلي نموذجي: 15% (@230Vac, 100% حمل)
طاقة الاستعداد ≤0.5W (@230Vac عند إيقاف تشغيل PUSH أو DALI)
الكفاءة (@230Vac, 100% حمل) 81% 86% 87%
طريقة الأسلاك 0.75mm2 0.75-1.5mm2

قاطع الدائرة الأوتوماتيكي



 KL10C-PDiiN (احسب التيار في السلك)
النوع B10 B13 B16 B20 B25 /
العدد 40 50 65 85 100 /
النوع C10 C13 C16 C20 C25 C32
العدد 70 90 110 140 170 220
KL20C-PDiiN (احسب التيار في السلك)
النوع B10 B13 B16 B20 B25 /
العدد 25 35 45 55 65 /
النوع C10 C13 C16 C20 C25 C32
العدد 60 70 80 110 130 160
KL35C-PDiiN (احسب التيار في السلك)
النوع B10 B13 B16 B20 B25 /
العدد 25 30 40 50 60 /
النوع C10 C13 C16 C20 C25 C32
العدد 40 55 60 80 105 130
الإخراج وضع التشغيل تيار مستمر
نوع الحمل LED
متطلبات التموج (الوميض أو الخالي من الوميض) قيمة الوميض: أقل من 5% لكامل نطاق التعتيم
وقت البدء <1s (@230Vac)
جهد الخرج بدون حمل 50V DC كحد أقصى. 55V DC كحد أقصى. 55V DC كحد أقصى.
نطاق جهد الخرج للحمل 3-40V DC 12-40V DC 12-40V DC
طاقة الخرج بالحمل الكامل 10W 20W 35W
تيار الخرج للحمل 150-350mA 100-550mA 500-1050mA
دقة التيار/الجهد المستمر دقة التيار المستمر ±5%
طريقة الأسلاك 0.5mm2 طرف الدفع، مقطع عرضي للسلك: 0.75-1.5mm2
طريقة التحكم تعتيم PUSH الأساسي تعتيم PUSH الأساسي (الحد الأقصى لطول السلك: 20M)
نطاق التعتيم تعتيم PUSH و DALI: 0%-100%
تعتيم DALI تعتيم DALI (الحد الأقصى لطول السلك: 300M)
استثناءPحمايةRمتطلبات ارتفاع درجة حرارة الخرج
الحماية		 نعم، بدون وظيفة الاستعادة الذاتية (يمكن الاستفسار)
حماية ماس كهربائي في الخرج نعم، بدون وظيفة الاستعادة الذاتية (يمكن الاستفسار)

التشغيل

البيئة

 درجة حرارة التشغيل/الرطوبة -25℃~50℃ الرطوبة: 85% (غير متكثف)
درجة حرارة التخزين/الرطوبة -40℃~80℃، الرطوبة: 10%–95%
درجة حرارة الغلاف القصوى (Tc) 85℃

السلامة

& EMC

 معيار EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
معيار بروتوكول DALI IEC62386-102, IEC62386-207 DT6 251 252 253
معيار السلامة EN61347-1 EN61347-2-13
الشهادة CE
جهد التحمل 3750Vac, 5mA, 60s (الإدخال “L N”- الإخراج “SEC”)
أخرى درجات الحماية IP20
نوع الحماية الفئة الثانية
نوع التثبيت تركيب مستقل وتركيب مدمج
مع التجعيد / 116*40.5*22mm 136*42.5*24mm
بدون تجعيد 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
وظيفة ذاكرة التعتيم نعم، ذاكرة تعتيم PUSH
مزامنة تعتيم PUSH 15 وحدة كحد أقصى.
متطلبات التعبئة والتغليف كيس PE + تعليمات + لوح + كرتون خارجي (K=A)
الوزن (مع التجعيد) / 86.9±5g 115.1±5g
الوزن (بدون تجعيد) 54±5g 100.5±5g 132.7±5g
الحياة 5 سنوات @Ta حمل كامل
ملاحظة: يتم اختبار جميع المعلمات عند جهد الإدخال 230VAC وبيئة 25 درجة مئوية ما لم يحدد خلاف ذلك.

[البعد]



                          20W DALI2 DT6 500ma المحرك القائم على التيار الثابت NFC قابل للبرمجة مع فترة الضمان لمدة 5 سنوات 0

[مخطط الأسلاك]



 20W DALI2 DT6 500ma المحرك القائم على التيار الثابت NFC قابل للبرمجة مع فترة الضمان لمدة 5 سنوات 120W DALI2 DT6 500ma المحرك القائم على التيار الثابت NFC قابل للبرمجة مع فترة الضمان لمدة 5 سنوات 2



                            Fig. A DALI Dimming                                                                    Fig.B Push Dimming



[منحنى التخفيض والتعتيم]

20W DALI2 DT6 500ma المحرك القائم على التيار الثابت NFC قابل للبرمجة مع فترة الضمان لمدة 5 سنوات 320W DALI2 DT6 500ma المحرك القائم على التيار الثابت NFC قابل للبرمجة مع فترة الضمان لمدة 5 سنوات 4



[التيار المقابل للجهد]

KL20C-PDiiN
التيار (mA) Pomax(W) Uout(V)
100 4.0 12~ 40
150 6.0 12~ 40
200 8.0 12~ 40
250 10.0 12~ 40
300 12.0 12~ 40
350 14.0 12~ 40
400 16.0 12~ 40
450 18.0 12~ 40
500 20.0 12~ 40
550 19.8 12~ 36



تم تصميم مجموعات بيانات التيار النموذجية كمرجع عند تحديد نماذج تركيبات LED. يمكن ضبط المزيد من مستويات التيار بواسطة NFC باستخدام تطبيق جوال قابل للتعديل بزيادات 1 مللي أمبير.

20W DALI2 DT6 500ma المحرك القائم على التيار الثابت NFC قابل للبرمجة مع فترة الضمان لمدة 5 سنوات 5

امسح الرمز ضوئيًا لتنزيل Merrytek NFC



[تشغيل/إيقاف ووصف عملية التعتيم]

أ. اضغط لفترة قصيرة على مفتاح PUSH (وقت الضغط القصير 0.1 ثانية - 1 ثانية)، سيتم تشغيل أو إيقاف تشغيل محرك LED.

ب. التعتيم: اضغط مع الاستمرار على مفتاح PUSH (1 ثانية - 8 ثوانٍ). يمكن لمحرك LED تحقيق التعتيم أو الإشراق أو كليهما، مع نطاق تعتيم يبلغ 1-100%.

ج. الذاكرة: تحتوي ميزة تعتيم PUSH على وظيفة ذاكرة التعتيم.

د. مزامنة التعتيم: يمكن مزامنة الطاقة المتصلة بنفس مفتاح PUSH بالضغط مع الاستمرار على مفتاح PUSH لأكثر من 15 ثانية

هـ. وضع تعتيم DALI: قم بتوصيل مصدر الطاقة بنظام DALI، ويمكن تعتيمه بواسطة مضيف DALI. نطاق التعتيم هو 0-100%.



[ الأمور التي تحتاج إلى Attention]

1) يجب توصيل محرك LED بالحمل قبل تشغيل طاقة الإدخال؛ وإلا، فقد يتضرر محرك LED.

2) بعد إيقاف تشغيل إدخال محرك LED، سيكون هناك جهد متبقي عند الخرج، والذي يمكن الحفاظ عليه لمدة 3 دقائق تقريبًا.

3) قبل ضبط المعلمات عبر NFC، يرجى التأكد من إيقاف تشغيل المحرك.
