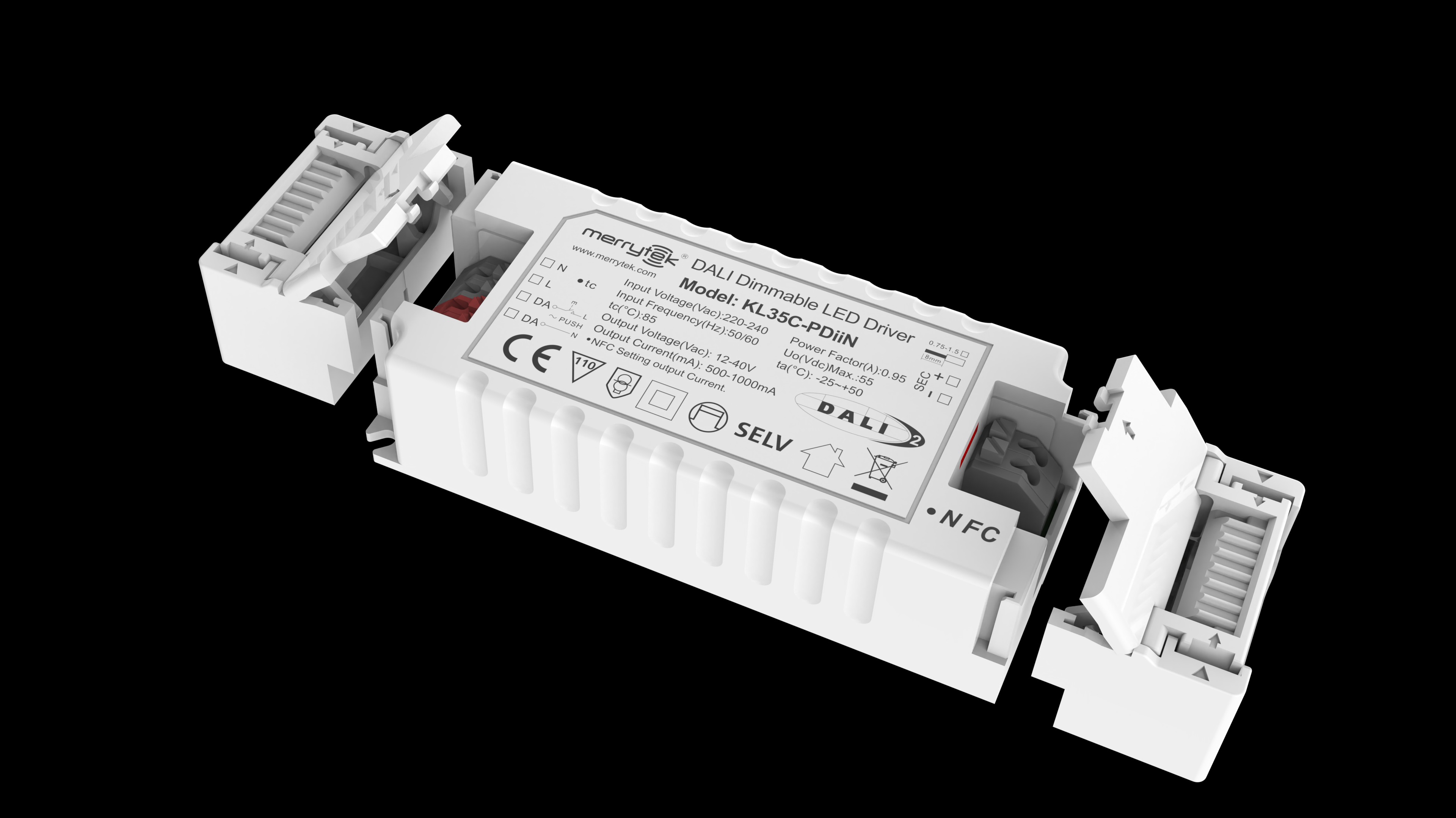

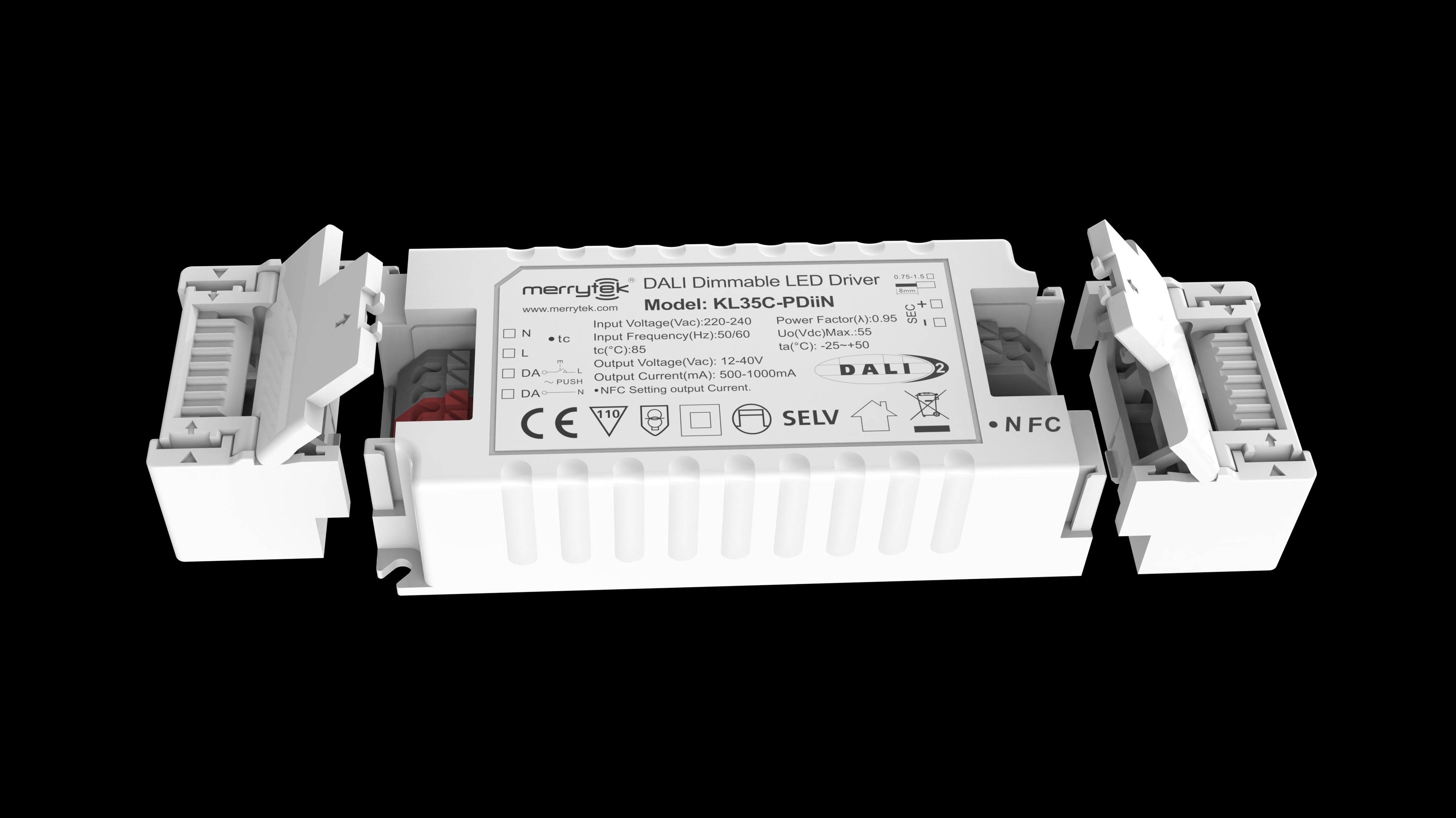

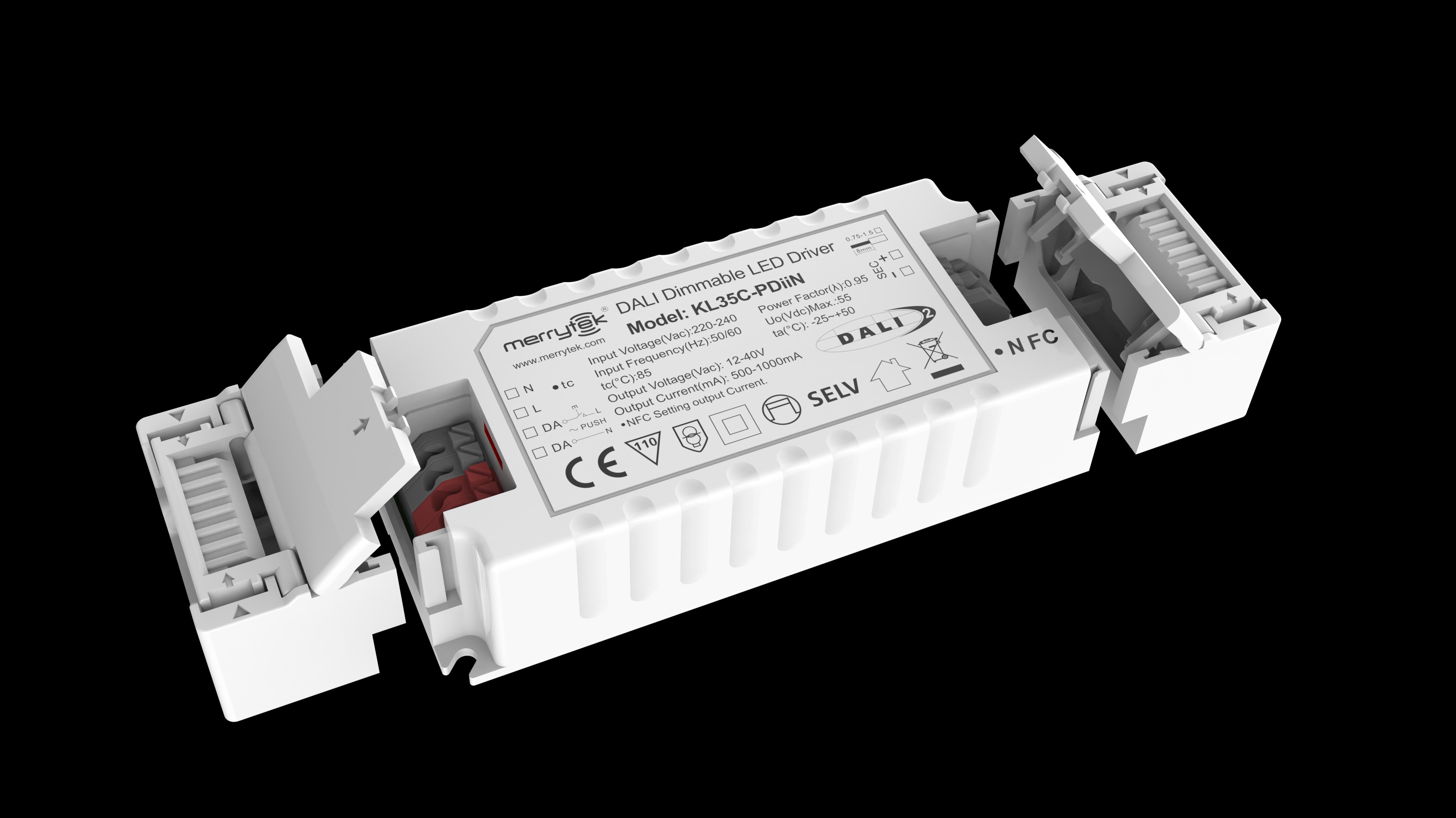

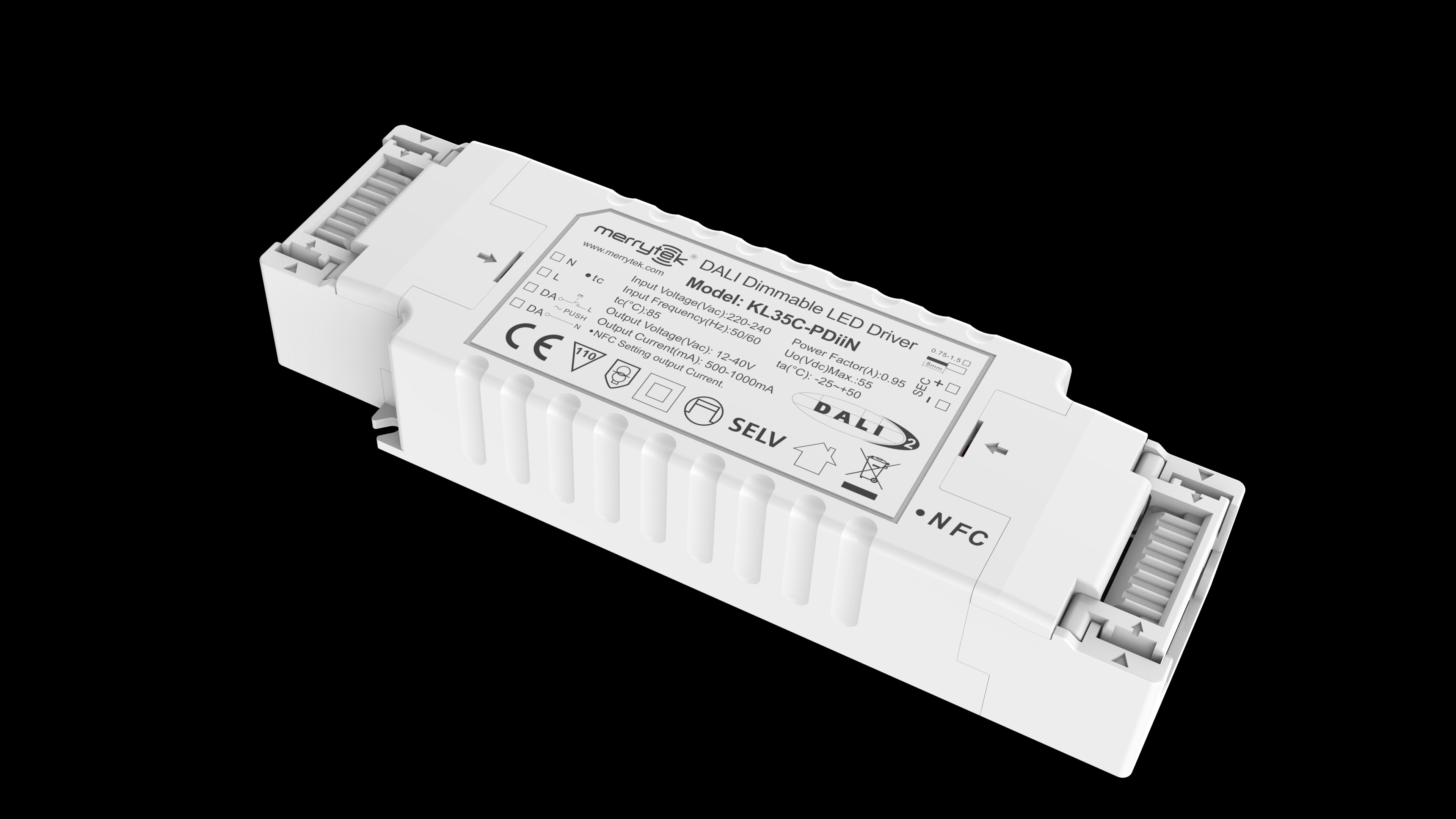

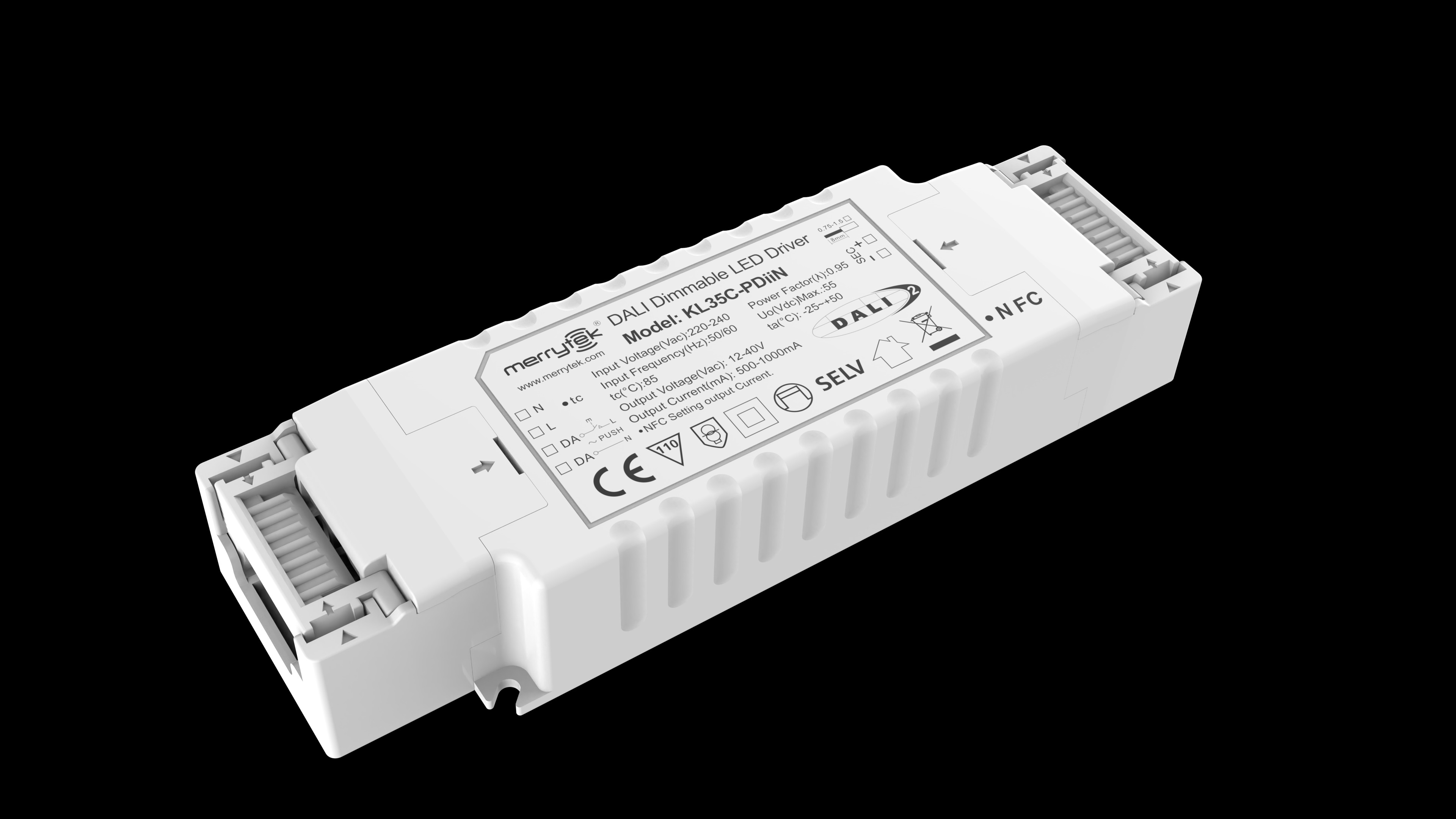

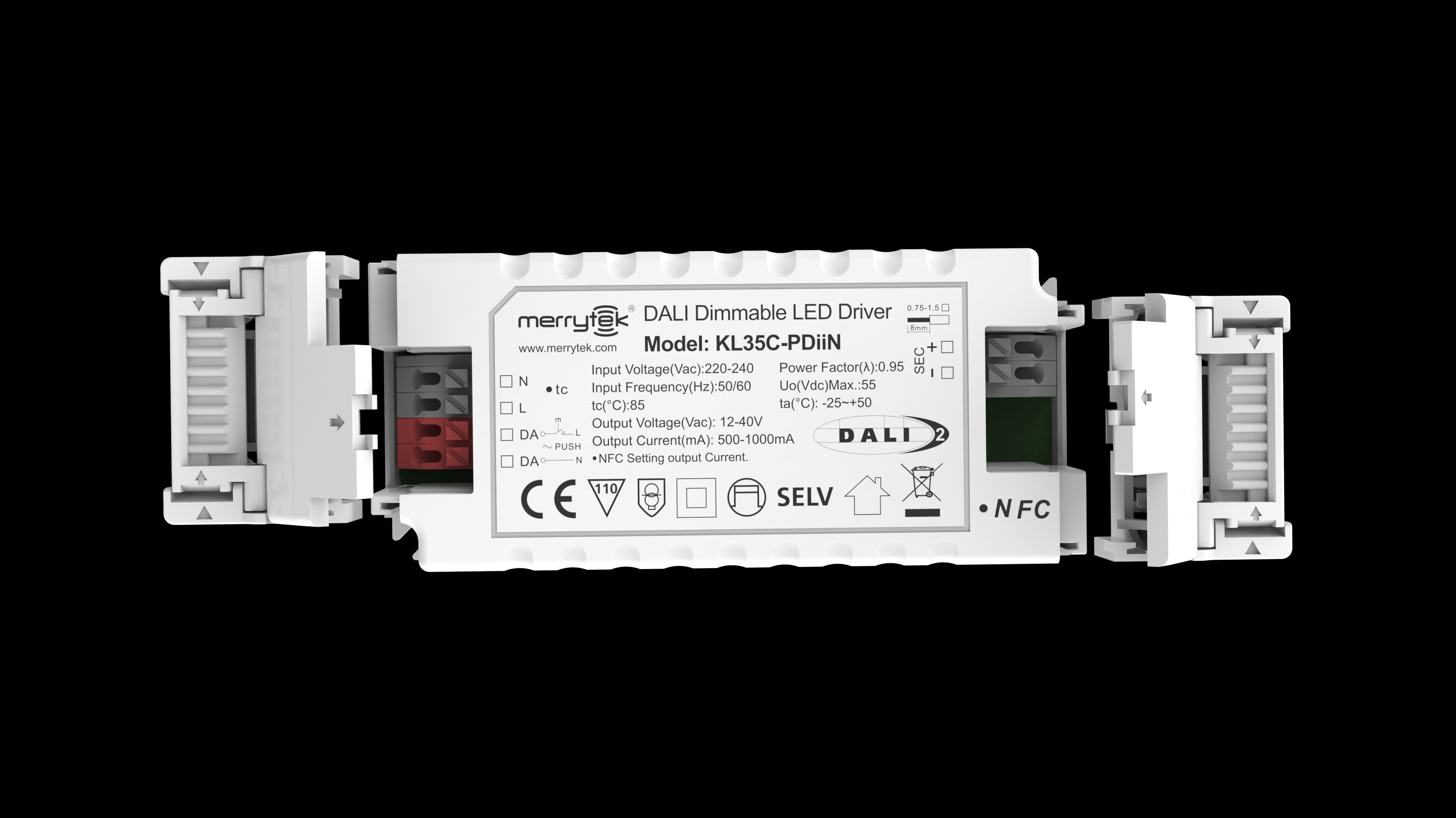

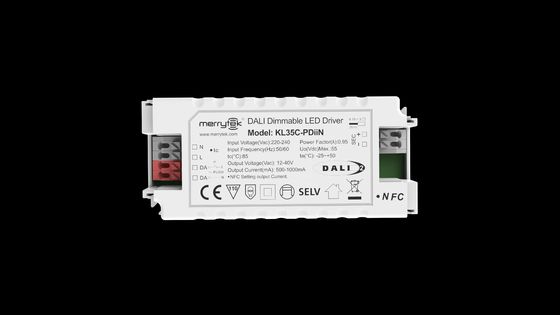

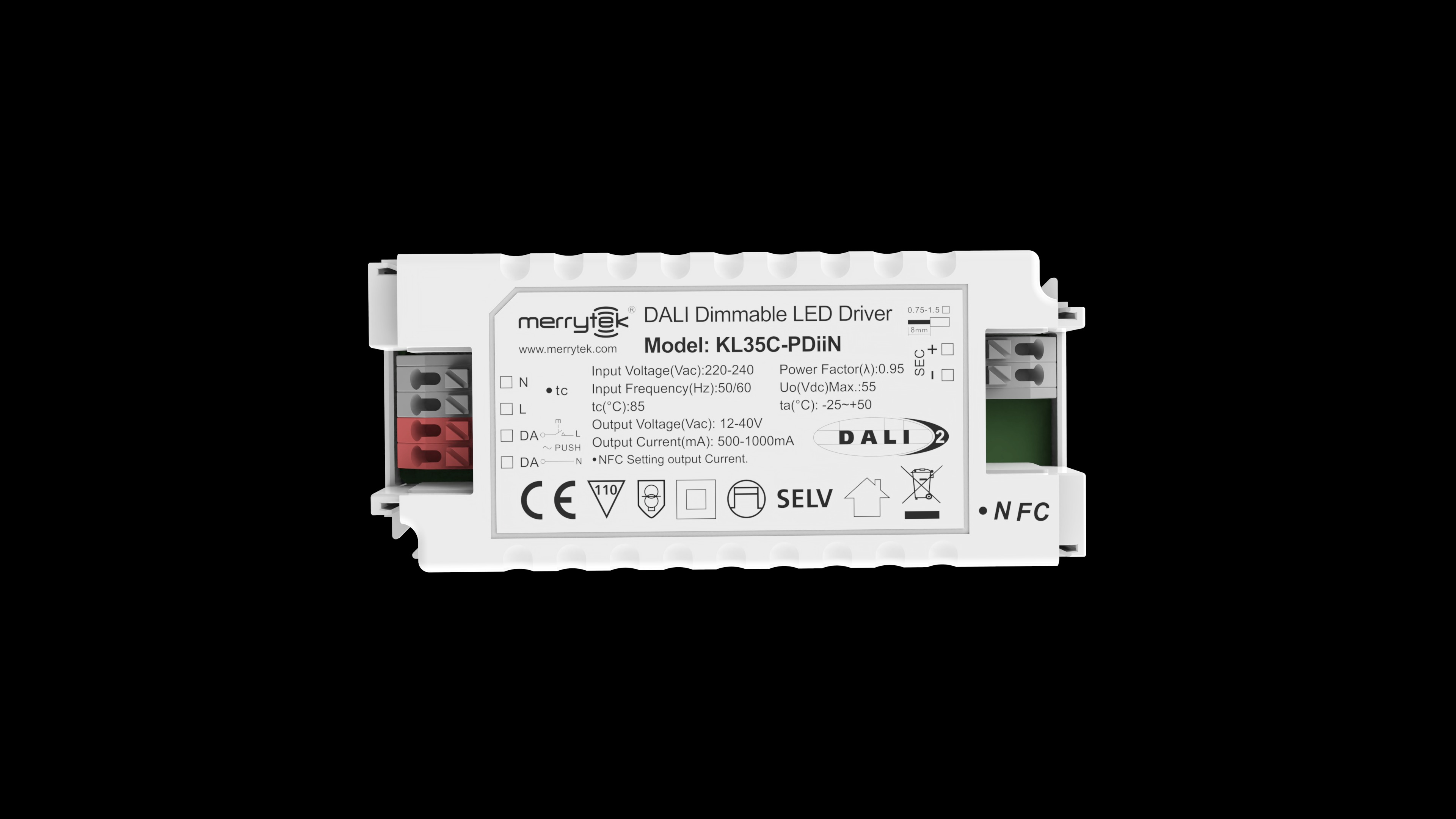

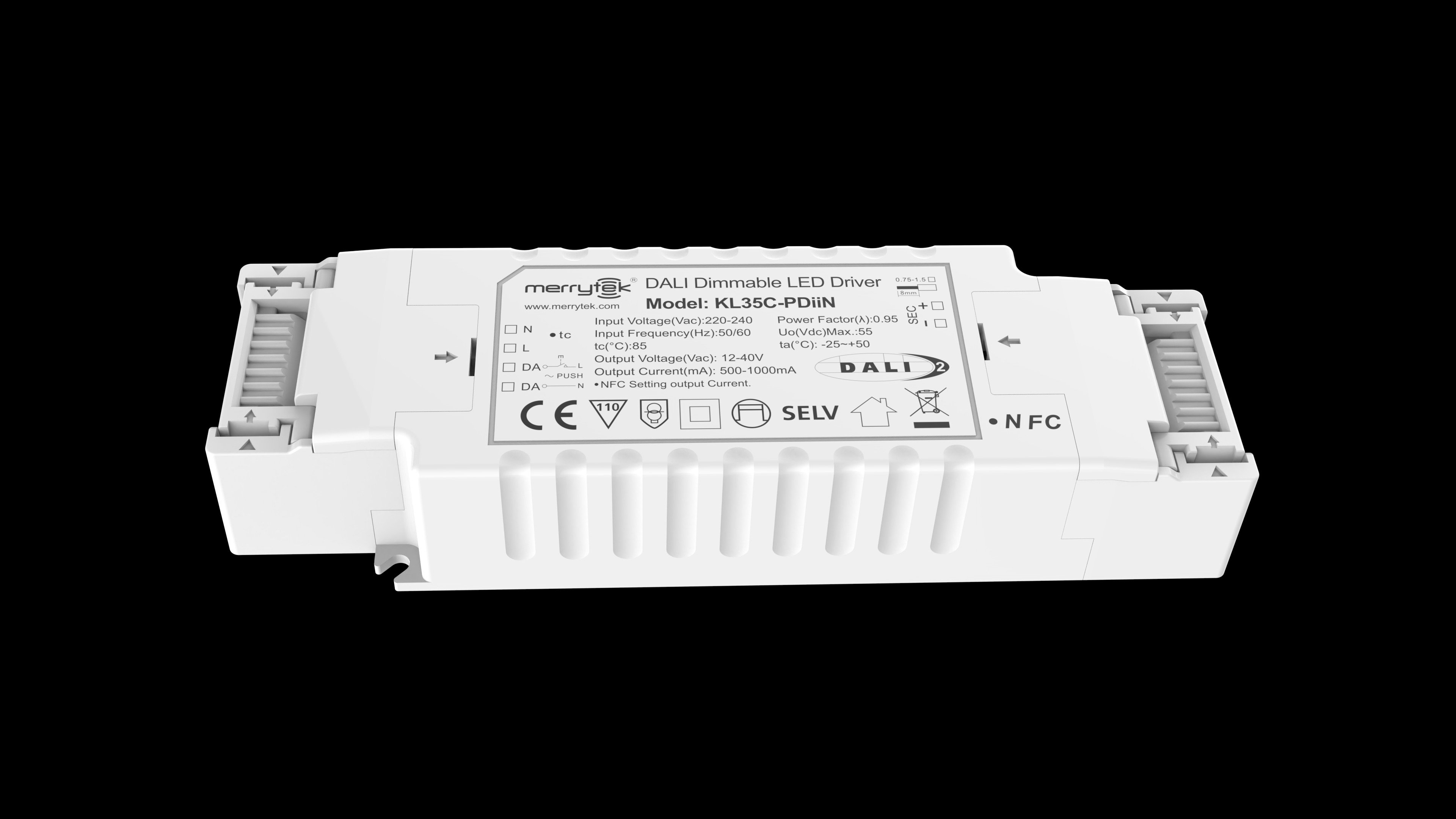

35W DALI2 & PUSH ضبابي محرك LED دائم التيار 500-1050mA مع NFC قابل للبرمجة

  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
مكان المنشأ شنتشن، الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
رقم الموديل KL35C-PDIIN
الحد الأدنى لكمية 100PCS
الأسعار قابل للتفاوض
تفاصيل التغليف صندوق أبيض + تعليمات الكرتون الخارجي اللوح (K = A)
وقت التسليم <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وا
شروط الدفع T/T
القدرة على العرض 20000 جهاز كمبيوتر شخصى شهريا

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
جهد التشغيل 220-240 فولت تيار متردد، 50 هرتز / 60 هرتز عامل القوى ≥0.95 @230VAC (حمولة كاملة)
طاقة الاستعداد .50.5 واط (@ 230 فولت تيار متردد) الكفاءة 87%Max. 87% ماكس. @230VAC （Full load） @230VAC (حمولة كاملة)
وضع التشغيل DALI2 تعتيم ودفع التعتيم أبعاد التثبيت 136*42.5*24mm
الضمان 5 سنوات التيار الثابت للخروج 500-1050ma
إبراز

35W محرك LED للتيار الثابت,محرك LED DALI2 الضبابي للتيار الثابت,PUSH الضوء الضوئي محرك LED التيار الثابت

,

DALI2 Dimming Constant Current LED Driver

,

PUSH Dimming Constant Current LED Driver
اترك رسالة
منتوج وصف

35W DALI2 & PUSH DITERTH DISTRATION DRIVER NFC LED DRIVER 500-1050MA





[ميزة المنتج]

  • خالية من وميض لمجموعة تعتيم بأكملها
  • قوة الاستعداد أقل من 0.5 واط
  • التعتيم الأساسي مع زر الضغط
  • تقنية NFC للبرمجة اللاسلكية
  • واجهة DALI مدمجة DT6
  • عملية الطوارئ DC المذكورة مركزيا DT19
  • تعويض CLO
  • الحماية: دائرة قصيرة / أكثر من درجة الحرارة / فوق الجهد
  • يشتاق التيار لدرجة حرارة المحيطة العالية
  • ادفع قاتمة مع وظيفة الذاكرة
  • ضمان لمدة 5 سنوات

[حدود]

  سلسلة صغيرة KL10C-PDIIN KL20C-PDIIN KL35C-PDIIN
مدخل الجهد التشغيل 198-264VAC 50Hz/60Hz
جهد المدخلات المقدرة 220-240VAC 50Hz/60Hz
نطاق جهد إدخال العاصمة 200-240VDC
إدخال تيار 0.06A كحد أقصى. 0.11a كحد أقصى. 0.19A كحد أقصى.
إدخال تيار inrush <15a (نصف عرض النبض الحالي 100 ميكروغرام) @230vac
عامل الطاقة (@230v100 ٪ تحميل) ≥ 0.9C ≥ 0.93 ≥ 0.95
التشويه التوافقي الكلي نموذجي: 15 ٪ (@230vac ، تحميل 100 ٪)
السلطة الاحتياطية ≤0.5W (@230VAC عند إيقاف تشغيل أو DALI)
الكفاءة (@230VAC ، تحميل 100 ٪) 81 ٪ 86 ٪ 87 ٪
طريقة الأسلاك 0.75mm2 0.75-1.5mm2

قاطع الدائرة التلقائي



 KL10C-PDIIN (حساب التيار في السلك)
يكتب B10 B13 B16 B20 B25 /
رقم 40 50 65 85 100 /
يكتب C10 C13 C16 C20 C25 C32
رقم 70 90 110 140 170 220
KL20C-PDIIN (حساب التيار في السلك)
يكتب B10 B13 B16 B20 B25 /
رقم 25 35 45 55 65 /
يكتب C10 C13 C16 C20 C25 C32
رقم 60 70 80 110 130 160
KL35C-PDIIN (حساب التيار في السلك)
يكتب B10 B13 B16 B20 B25 /
رقم 25 30 40 50 60 /
يكتب C10 C13 C16 C20 C25 C32
رقم 40 55 60 80 105 130
الإخراج وضع التشغيل تيار ثابت
نوع التحميل قاد
متطلبات تموج (وميض أو خالية من الخواص) قيمة وميض: أقل من 5 ٪ لنطاق الإعطاء بأكمله
وقت البدء <1S (@230VAC)
جهد الإخراج بدون تحميل 50V DC MAX. 55V DC MAX. 55V DC MAX.
نطاق جهد الإخراج 3-40V العاصمة 12-40V العاصمة 12-40V العاصمة
طاقة إخراج التحميل الكاملة 10W 20W 35W
تحميل إخراج التيار 150-350ma 100-550ma 500-1050ma
دقة التيار الثابت/الجهد دقة التيار الثابت ± 5 ٪
طريقة الأسلاك 0.5mm2 محطة الدفع ، المقطع العرضي للسلك: 0.75-1.5 مم2
طريقة التحكم تعتيم الدفع الأساسي تعتيم الدفع الأساسي (Max.Lead طول: 20m)
نطاق التعتيم الدفع الأساسي والدالي التعتيم: 0 ٪ -100 ٪
دالي تعتيم Dali Dimming (Max.Lead طول: 300 متر)
استثناءصالدورانصما يتأثر الإخراج على درجة الحرارة
حماية		 نعم ، بدون وظيفة استرداد الذات (يمكن الاستفسار)
حماية الدائرة القصيرة الإخراج نعم ، بدون وظيفة استرداد الذات (يمكن الاستفسار)

التشغيل

بيئة

 درجة حرارة التشغيل/ الرطوبة -25 ℃ ~ 50 ℃ الرطوبة: 85 ٪ (غير تكثيف)
درجة حرارة التخزين/ الرطوبة -40 ℃ ~ 80 ℃ ، الرطوبة: 10 ٪ -95 ٪
الأعلى. درجة حرارة القضية (TC) 85 ℃

أمان

& emc

 معيار EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
معيار بروتوكول دالي IEC62386-102 ، IEC62386-207 DT6 251 252 253
معيار السلامة EN61347-1 EN61347-2-13
شهادة م
تحمل الجهد 3750VAC ، 5MA ، 60S (إدخال "L N"- الإخراج "SEC")
آحرون درجات الحماية IP20
نوع الحماية الفئة الثانية
نوع التثبيت التثبيت المستقل والتثبيت المدمج
مع العقص / 116*40.5*22mm 136*42.5*24mm
دون عقص 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
وظيفة ذاكرة التعتيم نعم ، ادفع ذاكرة التعتيم
دفع التزامن تعتيم 15 وحدة كحد أقصى.
متطلبات التغليف PE Bag+تعليمات+لوحة clapboard+الكرتون الخارجي (k = a)
الوزن (مع العقدة) / 86.9 ± 5g 115.1 ± 5g
الوزن (بدون عقص) 54 ± 5g 100.5 ± 5g 132.7 ± 5g
حياة 5 سنوات @sta تحميل كامل
ملاحظة: يتم اختبار جميع المعلمات في جهد الإدخال من 230VAC وبيئة 25 درجة مئوية ما لم يتم تحديدها.

[البعد]



                          35W DALI2 & PUSH ضبابي محرك LED دائم التيار 500-1050mA مع NFC قابل للبرمجة 0

[مخطط الأسلاك]



 35W DALI2 & PUSH ضبابي محرك LED دائم التيار 500-1050mA مع NFC قابل للبرمجة 135W DALI2 & PUSH ضبابي محرك LED دائم التيار 500-1050mA مع NFC قابل للبرمجة 2



التينداليخافتمينغ                                                                    تين.بدفع قاتمةمينغ



[منحنى derating & تعتيم]

35W DALI2 & PUSH ضبابي محرك LED دائم التيار 500-1050mA مع NFC قابل للبرمجة 335W DALI2 & PUSH ضبابي محرك LED دائم التيار 500-1050mA مع NFC قابل للبرمجة 4



[الجهد الحالي المقابل]

KL35C-PDIIN
الحالي (MA) بوماكس (ث) uout (v)
500 20.0 3 ~ 40
550 22.0 3 ~ 40
600 24.0 3 ~ 40
650 26.0 3 ~ 40
700 28.0 3 ~ 40
750 30.0 3 ~ 40
800 32.0 3 ~ 40
850 34.0 3 ~ 40
900 35.1 3 ~ 39
950 35.2 3 ~ 37
1000 35.0 3 ~ 35
1050 34.7 3 ~ 33

مجموعات البيانات الحالية النموذجية هي للرجوع إليها عند تحديد نماذج لاعبي LED. يمكن تعيين المزيد من المستويات الحالية بواسطة NFC باستخدام تطبيق الهاتف المحمول القابل للتعديل في خطوات 1MA.

35W DALI2 & PUSH ضبابي محرك LED دائم التيار 500-1050mA مع NFC قابل للبرمجة 5

مسح الرمز لتنزيل Merrytek NFC



[ON/OFF ووصف عملية التعتيم]

A. قم بالضغط على مفتاح الدفع القصيرة (وقت الصحافة القصير 0.1S-1S) ، سيتم تشغيل سائق LED أو إيقاف تشغيله.

B. التعتيم: اضغط مع الاستمرار على مفتاح الدفع (1S-8S). يمكن للسائق LED تحقيق التعتيم أو الإشراق أو كليهما ، مع نطاق تعتيم من 1-100 ٪.

C. الذاكرة: Push Dimming لديه وظيفة الذاكرة تعتيم.

D. التزامن التعتيم: يمكن مزامنة الطاقة المتصلة بمفتاح الدفع نفسه عن طريق الضغط على مفتاح الدفع وعقد مفتاح الدفع لفترة أطول من 15 ثانية

E. Dali Mode Mode: قم بتوصيل مصدر الطاقة بنظام DALI ، ويمكن أن يكون خافتًا بواسطة مضيف DALI. نطاق التعتيم هو 0-100 ٪.



[الأمور التي تحتاج أttention]

1) يجب توصيل برنامج تشغيل LED بالحمل قبل تشغيل طاقة الإدخال ؛ خلاف ذلك ، قد يتضرر سائق LED.

2) بعد إيقاف تشغيل إدخال محرك LED ، سيكون هناك جهد متبقي عند الإخراج ، والذي يمكن الحفاظ عليه لمدة 3 دقائق.

3) قبل تعيين المعلمات عبر NFC ، يرجى التأكد من تشغيل السائق.
