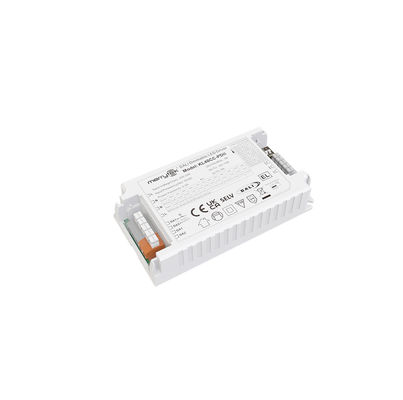

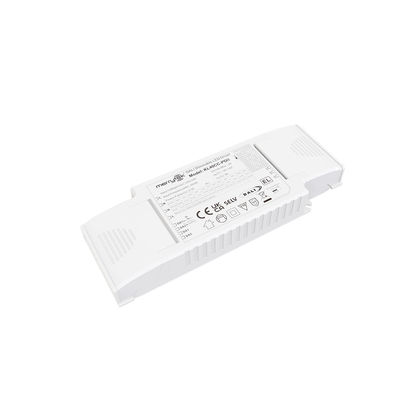

40W DALI2 DT8 مدفع LED قابل للتخفيف يحتفظ بالتيار من 500mA إلى 1050mA أثناء تبديل DIP

  • 40W DALI2 DT8 Dimmable LED Driver Constnat Current 500mA To 1050mA While DIP Switches
  • 40W DALI2 DT8 Dimmable LED Driver Constnat Current 500mA To 1050mA While DIP Switches
مكان المنشأ شنتشن، الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
رقم الموديل KL40CC-PDII
الحد الأدنى لكمية 100PCS
الأسعار قابل للتفاوض
تفاصيل التغليف صندوق أبيض + تعليمات الكرتون الخارجي اللوح (K = A)
وقت التسليم <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وا
شروط الدفع T/T
القدرة على العرض 20000 جهاز كمبيوتر شخصى شهريا

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
جهد التشغيل 220-240 فولت تيار متردد، 50 هرتز / 60 هرتز عامل القوى ≥0.95 @230VAC (حمولة كاملة)
طاقة الاستعداد .50.5 واط (@ 230 فولت تيار متردد) الكفاءة 86%ماكس @230VAC (حمل كامل)
وضع التشغيل Dali DT8 ، عملية الطوارئ DT19 أبعاد التثبيت 180*67*24mm
مواد الإسكان البلاستيك طول الحياة 50000h @ تا حمولة كاملة
إبراز

مشغل LED قابل للتعتيم DT8,مشغل LED قابل للتعتيم بتيار ثابت,مشغل LED قابل للتعتيم 40 واط

,

Constnat current dimmable LED driver

,

40W dimmable LED driver
اترك رسالة
منتوج وصف

40W DALI2 DT8 مدفع LED قابل للتخفيف يحتفظ بالتيار من 500mA إلى 1050mA أثناء تبديل DIP

[ميزة المنتج]

  • خالية من التوهج في جميع أنحاء نطاق التخفيف
  • طاقة الاستعداد أقل من 0.5 واط
  • الضوء الأساسي مع زر الضغط
  • واجهة DALI المدمجة DT8
  • عملية الطوارئ المتواصلة من خلال التيار المركزي DT19
  • الحماية: انقطاع قصير / زيادة درجة الحرارة / زيادة الجهد
  • تخفيض التيار لدرجة حرارة محيطية عالية
  • اضغط على الضوء الضئيل مع وظيفة الذاكرة
  • ضمان لمدة 5 سنوات

  • المعلمات
المدخلات الجهد التشغيلي 198-264VAC 50 هرتز / 60 هرتز
الجهد المدخل الاسمي 220-240VAC 50 هرتز / 60 هرتز
نطاق الجهد المدخل المتردد 200-240VDC
تيار المدخل 0.21A ماكس
التيار الداخلي < 15A (نصف عرض النبضات الحالية 100US) @ 230VAC
عامل الطاقة ≥0.95 @ 230VAC (حمل كامل)
التشوه الهارموني الكلي نموذجي: 13% (@ 230Vac ، حمولة 100٪)
طاقة الاستعداد ≤0.5W ((@ 230Vac)
الكفاءة 86%ماكس. @230VAC (حمل كامل)
طريقة الأسلاك محطة الدفع، القطع العرضي للأسلاك: 0.75-1.5 ملم مربع
كمية الدوران الداخلي والخارج 22PCS ((@ 230Vac)

مفكّك دائرة آلي

(حسب التيار في السلك)

 النوع B10 B13 B16 B20 B25 /
الرقم 20 25 30 45 50 /
النوع C10 C13 C16 C20 C25 C32
الرقم 35 48 55 70 90 110
الناتج وضع العمل التيار المستمر
نوع الحمولة مصباح LED
متطلبات التذبذب (تتأرجح أو لا تتأرجح) قيمة التلميع: أقل من 2٪ لمدى التخفيف بأكمله
وقت البدء < 0.7s (@ 230Vac) <0.5s (@ مدخل DC)
الجهد الخارجي بدون حمولة 68VDC ماكس
نطاق الجهد الخارجي للحمل 12-50VDC
الطاقة الخارجة بالكامل 40واط كحد أقصى
التيار الخارجي للحمل 500~1050mA: للتفاصيل
الناتج التيار الثابت / الجهد الدقيق دقة التيار الثابت ± 5%
طريقة الأسلاك محطة الدفع، القطع العرضي للأسلاك: 0.75-1.5 ملم مربع
طريقة التحكم الضوء الأساسي للضغط الضبابية الرئيسية PUSH (max..lead length: 20 M)
1-10 فولت التخفيف لا
نطاق الضبابية الضبابية الرئيسية PUSH و DALI: 0%-100%
مقياس الطاقة لا
التخفيف DALI تضييق DALI (max..lead length: 300 M)
الاستثناء(ب)التناوبRالمواصفات الخروج فوق درجة الحرارة
الحماية		 نعم، بدون وظيفة التعافي الذاتي ((يمكن الاستفسار)
حماية الاختصار الخارجي نعم، بدون وظيفة التعافي الذاتي ((يمكن الاستفسار)

التشغيل

البيئة

 درجة حرارة العمل / الرطوبة -25°C~50°C الرطوبة: 85% (غير مكثفة)
درجة حرارة التخزين / الرطوبة -40°C~80°C، الرطوبة:10%~95%
الحد الأقصى لدرجة الحرارة في الحالة ((Tc)) 85 درجة مئوية

السلامة

& EMC

 معيار EMC EN55015 EN61547 EN61000-3-2
معيار بروتوكول DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19
معيار السلامة EN61347-1 EN61347-2-13
الشهادة المواصفات
مقاومة الجهد 3750فاكس، 5mA، 60s (مدخل L N-مخرج SEC)
غيرها درجات الحماية IP20
نوع الحماية الفئة الثانية
المنشأة المدمجة 120*64.8*24ملم
المنشأة المستقلة 179.6*66.9*24ملم
وظيفة الذاكرة نعم، PUSH انقطاع الذاكرة
مزامنة التخفيف PUSH 15 وحدة كحد أقصى
متطلبات التعبئة الصندوق الأبيض + التعليمات الصندوق الخارجي ((K=A)
الوزن 150 غرام
الحياة 5 سنوات @Ta كامل الحمل
الملاحظة: يتم اختبار جميع المعلمات عند فولتاج الدخول 230VAC وبيئة 25 درجة مئوية ما لم يتم تحديد غير ذلك.
  • الأبعاد (وحدة: مليمتر)

40W DALI2 DT8 مدفع LED قابل للتخفيف يحتفظ بالتيار من 500mA إلى 1050mA أثناء تبديل DIP 040W DALI2 DT8 مدفع LED قابل للتخفيف يحتفظ بالتيار من 500mA إلى 1050mA أثناء تبديل DIP 1

  • مخطط الأسلاك

40W DALI2 DT8 مدفع LED قابل للتخفيف يحتفظ بالتيار من 500mA إلى 1050mA أثناء تبديل DIP 240W DALI2 DT8 مدفع LED قابل للتخفيف يحتفظ بالتيار من 500mA إلى 1050mA أثناء تبديل DIP 3

الشكل Aداليضئيلمينغ إصبعباضغط على " Dim "مينغ

  • التخفيض

40W DALI2 DT8 مدفع LED قابل للتخفيف يحتفظ بالتيار من 500mA إلى 1050mA أثناء تبديل DIP 4

  • منحنى الضبابية والمدى

40W DALI2 DT8 مدفع LED قابل للتخفيف يحتفظ بالتيار من 500mA إلى 1050mA أثناء تبديل DIP 540W DALI2 DT8 مدفع LED قابل للتخفيف يحتفظ بالتيار من 500mA إلى 1050mA أثناء تبديل DIP 6

  • إعداد معدل التروس الحالي:
التيار (mA) DIP (بوماكس)) أخرج ((V)
1 2 3 4
500 - - - - 25.0 12 50
550 على - - - 27.5 12 50
600 - على - - 30.0 12 50
650 على على - - 32.5 12 50
700 - - على - 35.0 12 50
750 على - على - 37.5 12 50
800 - على على - 40.0 12 50
850 - على على - 40.0 12 47
900 - - على على 39.6 12 44
950 على - على على 39.9 12 42
1000 - على على على 40.0 12 40
1050 على على على على 39.9 12 38
  • تشغيل / إيقاف تشغيل ووصف لعملية التخفيف

أ. اضغط على مفتاح PUSH (وقت الضغط القصير 0.1S-1S) ، وسيتم تشغيل أو إيقاف تشغيل برنامج تشغيل LED.

ب. الضبابية: اضغط واحتفظ بمفتاح PUSH (1S-8S) ، يمكن لسائق LED تحقيق الضبابية أو الإضاءة أو الضبابية ، نطاق الضبابية هو 2-100٪.

C. الذاكرة: تمتلك PUSH dimming وظيفة الذاكرة الضبابية.

D. مزامنة الضبابية: يمكن مزامنة الطاقة المتصلة بنفس مفتاح PUSH عن طريق الضغط على مفتاح PUSH والاحتفاظ به لمدة أطول من 15 ثانية

وضع إضاءة الضوء DALI: قم بتوصيل مصدر الطاقة بنظام DALI ، ويمكن إضاءة الضوء بواسطة مضيف DALI. نطاق الضوء هو 0-100٪.

  • أالتركيزs

1) يجب توصيل السائق بالأجهزة قبل تشغيل طاقة المدخل ، وإلا فقد تتلف الأجهزة.
