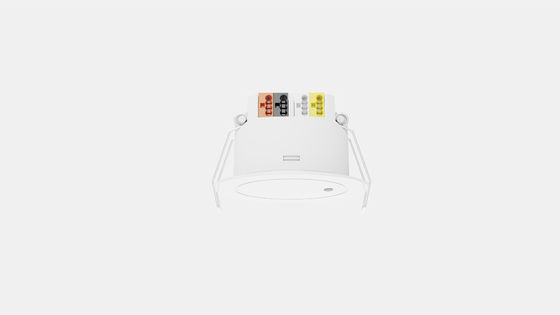

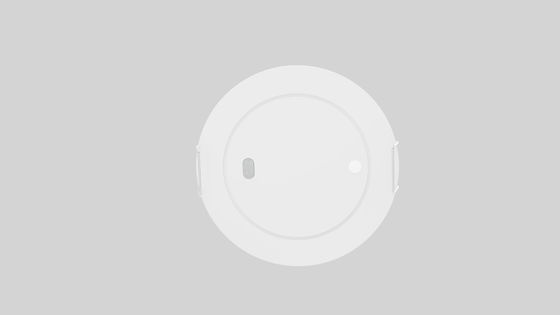

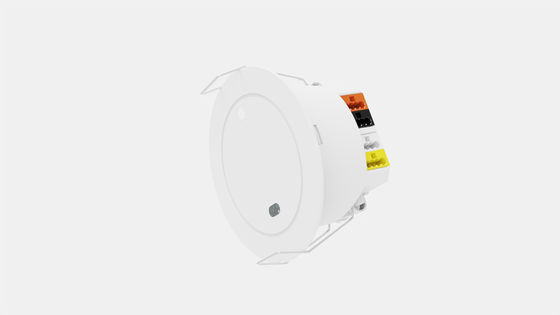

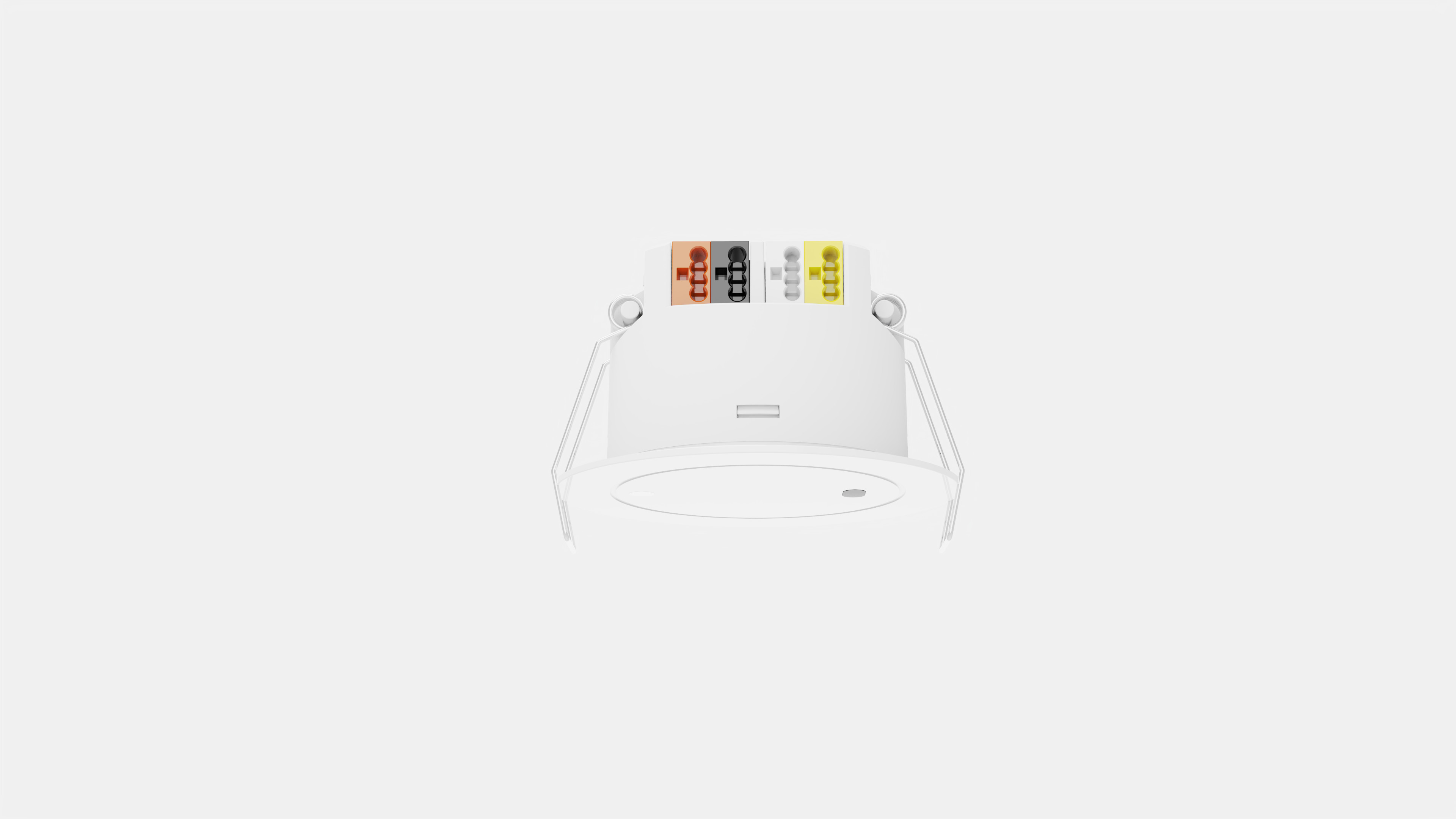

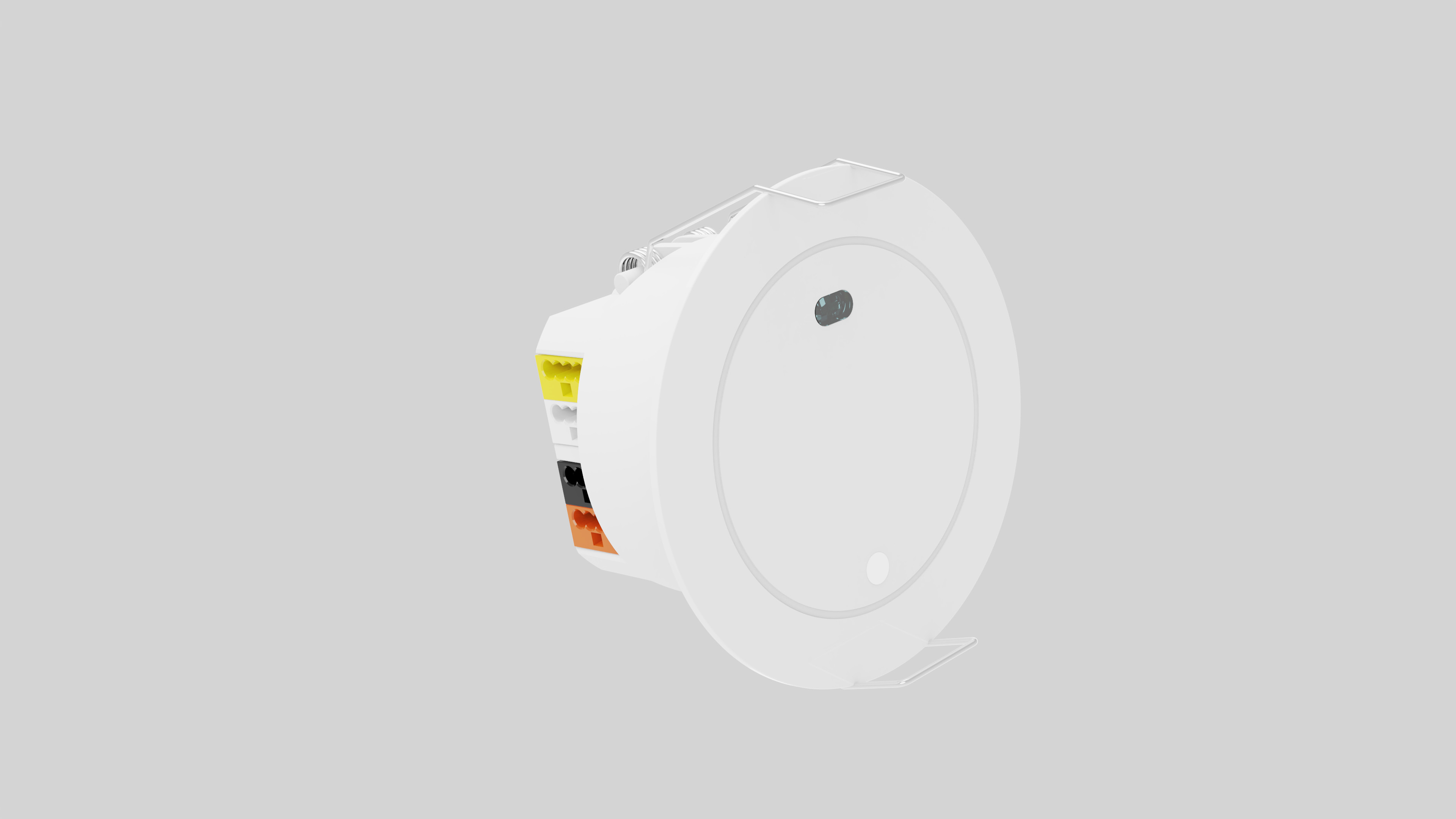

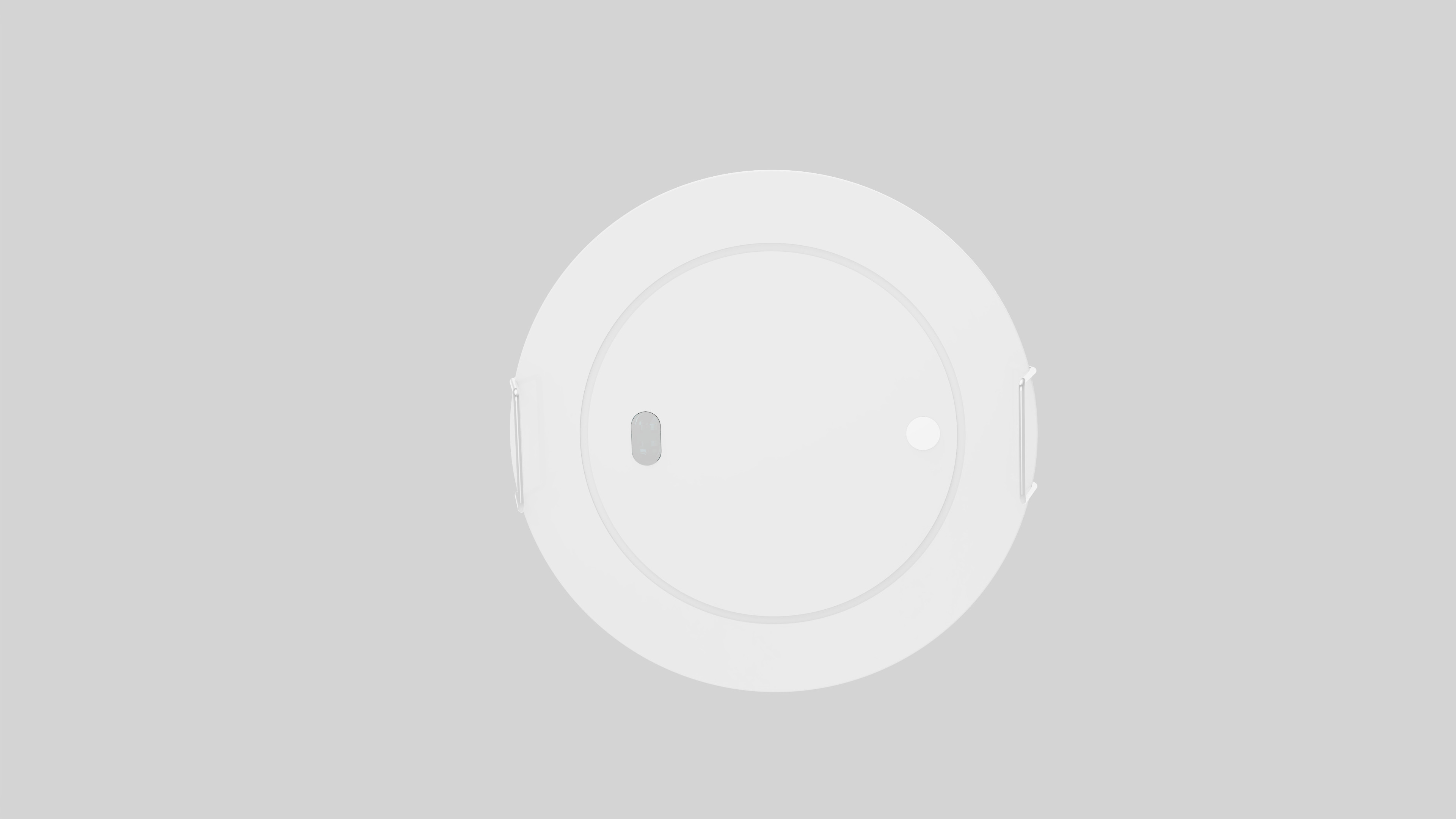

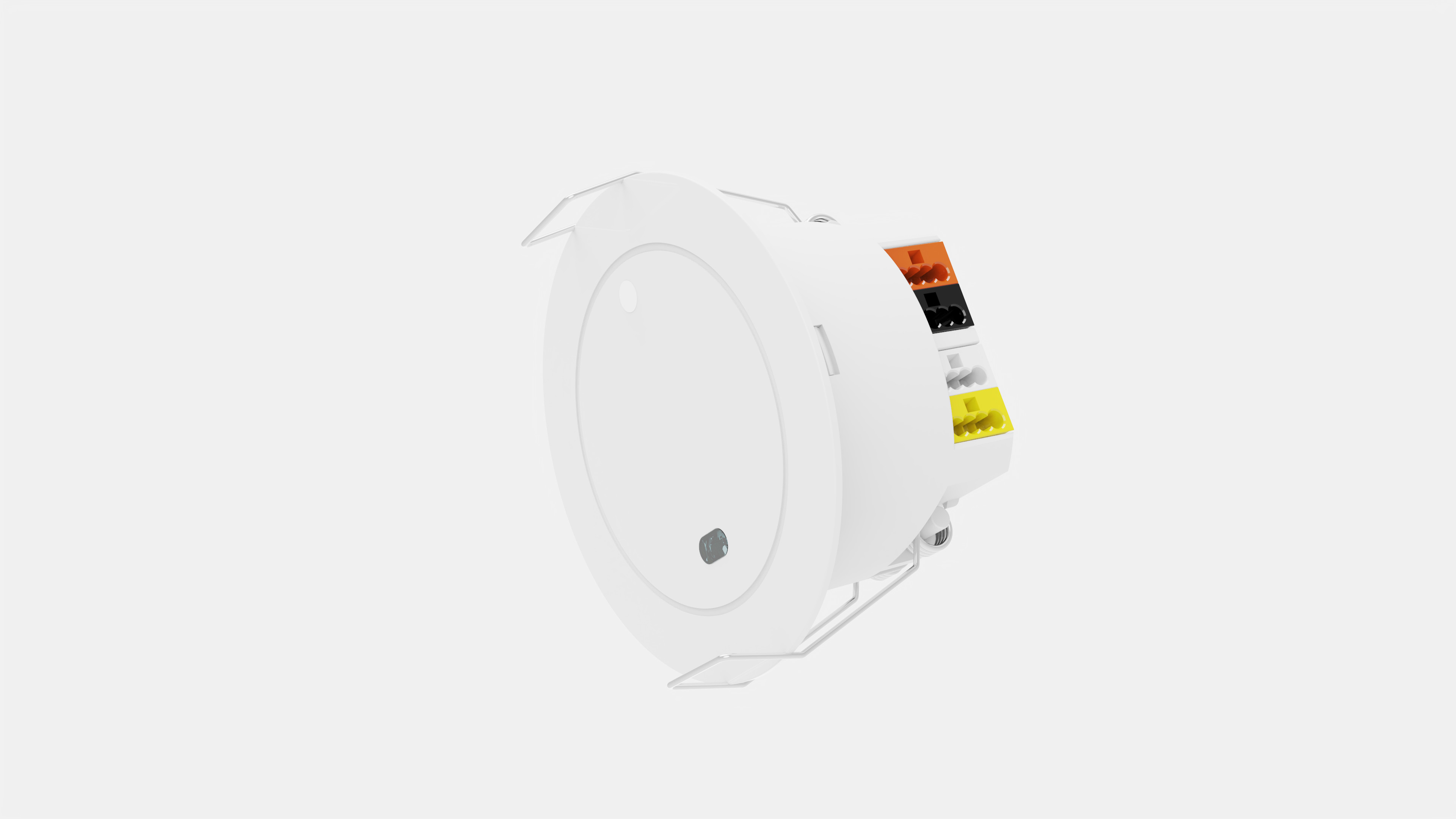

جهاز KNX للكشف عن الإشغال في وضع 24G FMCW مع وصلة الحافلة KNX المتكاملة
| مكان المنشأ | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE |
| رقم الموديل | MSA237K 99 أ |
| الحد الأدنى لكمية | 100PCS |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | صندوق أبيض + علامات الصندوق الأبيض + اللوح + الكرتون (K = A) |
| وقت التسليم | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وط |
| شروط الدفع | T/T |
| القدرة على العرض | 10000 قطعة / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
(وي تشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Working voltage | 12-30Vdc | Working mode | KNX intelligent communication |
|---|---|---|---|
| Mounting height | 2.5-4.0m | Life time | 5 years warranty@Ta 230V full load |
| Working Power | ≤1W | Working frequency | 24GHz ±24.25GHz |
| Detecting type | Breath detecting, Major motion detecting, minor motion detecting | Mounting | Flush mounting |
| إبراز | جهاز KNX للكشف عن الإشغال في وضع FMCW,كاشف إشغال مكامل لمكونات الحافلات KNX,كاشف إشغال 24G KNX,Integrated KNX bus connector occupancy detector,24G KNX occupancy detector |
||
منتوج وصف
جهاز KNX للكشف عن الإشغال في وضع 24G FMCW مع وصلة حافلة KNX المدمجة
1المعلمات
| إدخال | نطاق فولتاج مصدر الطاقة المساعد | 12-30 فولت DC |
| الجهد النهائي لـ KNX | 21-30 فولت DC | |
| التيار العامل لمصدر الطاقة المساعد | 12 فولت: 55 ± 3mA ماكس 24 فولت: 30 ± 3mA ماكس | |
| التيار الحالي في محطة KNX | 3±1mA | |
| قوة العمل | ≤1W @ 24V DC | |
| معايير جهاز الاستشعار | تواتر العمل | نطاق 24GHz-24.25GHz ISM |
| قوة نقل | 5mW كحد أقصى | |
| منطقة الكشف | إرسال الانبعاثات / إعداد عن بعد: 0.5 إلى 4 أمتار | |
| وقت الإيقاف | إعداد ETS / عن بعد: 3S-7200S ملاحظة: لتحسين الكشف عن الوجود ، يجب تعيين وقت الانتظار > 30 ثانية | |
|
نطاق الكشف (منطقة الكشف بنسبة 100٪، نصف قطرها) |
الحركة الكبرى/الصغرى/الصغرى ((3m ارتفاع التثبيت): 3.5 ± 0.5m ((بناء على 41m2 اختبار منطقة مفتوحة وقد تتغير بسبب مساحة مختلفة) | |
| التحكم عن بعد | دعم | |
| ارتفاع التثبيت | 2-4 متر، القيمة النموذجية: 3 متر | |
| زاوية 3 ديسيبل للشعاع | 100 درجة (حقل XZ) | |
| 100° (حقل YZ) | ||
| الطلبnvأنارومنt | حجم الحفرة المثبتة | Φ50-55mm |
| درجة حرارة العمل | 0°C...+50°C | |
| درجة حرارة التخزين | -40 درجة مئوية...80 درجة مئوية، الرطوبة: ≤85% ((غير مكثفة) | |
| معيار الشهادة | شهادة | FCC/RED |
| المتطلبات البيئية | متوافقة مع RoHS | |
| تصنيف الملكية الفكرية | IP20 | |
| المضمون | 5 سنوات ((فقط لمشكلة جودة المنتج في تطبيقات داخلية) | |
| "ن/أ" تعني غير متوفرة | ||
2وظيفة المنتج
3البعد

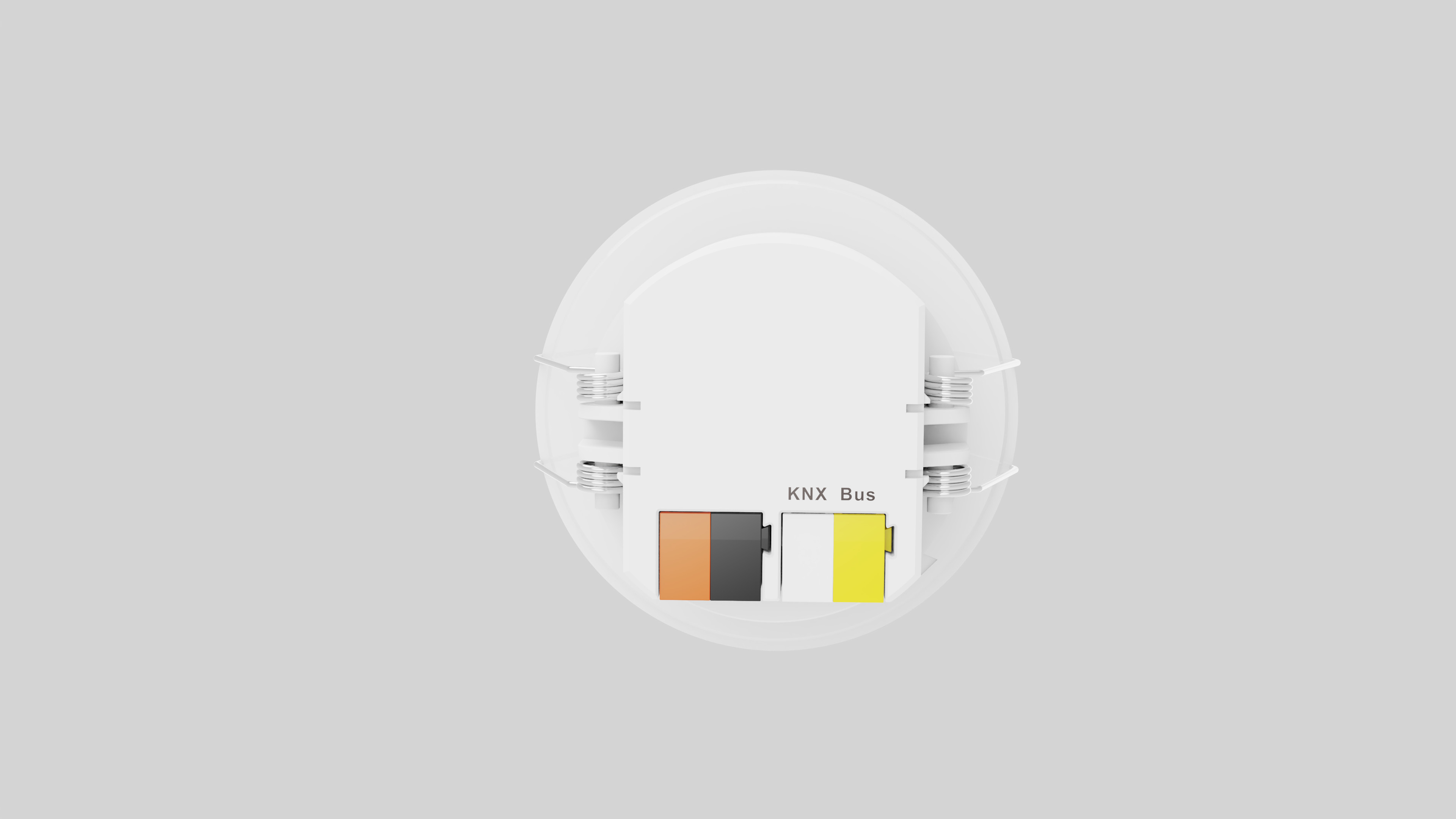

4. الأسلاك
اقتراح ترتيب الأسلاك:
1اقتراح تسجيل الحافلة KNX يدًا في يد إلى نهاية ، لا ينصح بتسجيل النجمة أو الشجرة لضمان استقرار نقل الإشارة.
2. توصي KNX بس الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاك الأسلاكويُنصح بعدد أجهزة الاستشعار المتصلة بالحافلة بعدم تجاوز 12.
3عدد أجهزة الاستشعار المتصلة بالحافلة يحتاج إلى النظر بالكامل في قدرة الحمل الحالية لمصدر الطاقة:أي أن مجموع التيارات من جميع أجهزة KNX (بما في ذلك أجهزة الاستشعار) لا يجب أن يكون أكبر من تيار الحمل من مصدر الطاقة KNX..
5الكشف
6.البدء
بعد توجيه العناوين المادية وتعيين معايير القناة، اتبع هذه الخطوات:
(1) توصيل واجهة الحافلة
(2) قم بتشغيل الحافلة والطاقة الإضافية (ملاحظة: يرجى التأكد من أن المنتج لديه مصدر طاقة إضافي ، وإلا فقد لا يعمل الجهاز بشكل صحيح)
(3) اضغط على مفتاح البرمجة للمنتج ، سيصبح ضوء LED أحمرًا.
(4) استخدام واجهة الحافلة لتنزيل العنوان الفعلي من خلال برنامج ETS. ضوء LED البرمجة مغلق للإشارة إلى أن تنزيل العنوان الفعلي قد اكتمل.
(5) تحميل التطبيق بعد تعيين معايير التطبيق المطلوبة.
(6) بعد تحميل التطبيق ، يذهب المنتج إلى التمهيئة. أثناء التمهيئة ، يتم تعطيل وظيفة الكشف. بعد 20S ، يتم إتمام التمهيئة ،و يعمل المنتج بشكل طبيعي;
ملاحظة: يرجى استخدام أحدث إصدار من ETS 5 أو 5.7.2من فضلك احصل على ملف تكوين الهندسة ETS لهذا المستشعر من موظفي المبيعات لدينا
7تعليمات التثبيت
التركيب المدمج
- معالجة حفرة 50-55 ملم
- احصل على سلك آمن في المحطة
- اضغط على زر البرنامج
- ضعي مقطعة الربيع في الثقب وربطها جيدا
- تأكد من أن جهاز الاستشعار مثبت بشكل راسخ
8إعدادات المصنع الافتراضية
منطقة الكشف: 4m وقت الاحتفاظ: 30S مؤشر الضوء: مفتوح الحساسية: الحساسية المتوسطة
9جهاز التحكم عن بعد MH18
10إشعار الطلب
أجهزة استشعار حركة الميكروويف هي منتج كهرومغناطيسي يهدف إلى اكتشاف الأشياء المتحركة ويجب أن تكون مربوطة بشكل راسخمواد عاكسة قوية مثل المعدن أو الطلاء المعدني أو الحيوانات الأليفة المتحركة أو المروحة المتحركة لديهم فرصة الزائدة الخاطئة، لذلك نحن بحاجة إلى النظر في الجانب أدناه أثناء التثبيت
- لأن الجسم البشري يتكون من الالكتروليت ويمكن ان يعكس موجات الرادارلدينا جهاز استشعار الحركة الميكروويف تطبق أساسا مبدأ دوبلر لقياس الحركة البشرية والخروج المحتلة / حالة غير مأهولة
- لأن موجات الرادار يمكن أن تخترق الزجاج الرقيق، الخشب الرقيق، ولوحة الجبس الرقيقة ولكن لا يمكن أن تخترق جدران الخرسانة أو المعدن للكشف عن الحركة، تحتاج إلى اختيار موقع التثبيت المناسب،ضبط حساسية الكشف المناسبة، والحفاظ على الوقت لتلبية نتيجة الحس المثالي الخاص بك
- لأن جهاز استشعار حركة الميكروويف لدينا في وضع العمل المستمر، يجب أن يضمن جهاز الاستشعار لدينا التيار الكهربائي على الأقل مستقر 14mA
- نظرا لمستشعر الحركة الميكروويف لدينا يجري تشغيل الحافلة KNX، تحتاج إلى توصيل كمية محدودة من أجهزة الاستشعار في حلقة ((نحن نقترح ليس أكثر من 6 أجهزة استشعار في حلقة)
- 5.5G جهاز توجيه وغيرها من المعدات اللاسلكية عالية الطاقة قد تتداخل مع مستشعر الحركة الميكروويف لدينا،و يجب تعديل حساسية الكشف بناء على مشهد البناء
- تدفق الهواء في منفذ الهواء قد يهز جهاز استشعار حركة الميكروويف لدينا لذا فمن المستحسن جداً أن يكون هناك فاصل 2 متراً بين جهاز الاستشعار و منفذ الهواءو يجب تعديل حساسية الكشف بناء على مشهد البناء
- يجب أن يكون هناك أي مادة حجب مثل الإضاءة معلقة أو خطوط الأنابيب تحت جهاز الاستشعار الحركة الميكروويف لدينا لضمان عملها العادي
- عند تطبيق جهاز استشعار الحركة لدينا في حلقة، يمكنك تطبيق جهاز استشعار واحد للسيطرة على معدات KNX أكثر أو أكثر من أجهزة الاستشعار للسيطرة على جهاز واحد.وظيفة جمع ضوء النهار متوفرة لمستشعرنا
