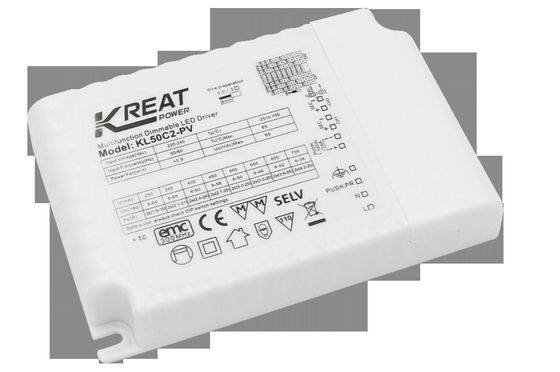

50W قناة مزدوجة الدفع و 1-10 فولت ضبابية مدفوعة LED للضوء السفلي LED

  • 50W Dual Channel PUSH And 1-10V Dimming LED Driver For The LED Downlight
Place of Origin Shenzhen, China
اسم العلامة التجارية KREATPOWER
إصدار الشهادات CE, SEMKO
Model Number KL50C2-PV
Minimum Order Quantity 100PCS
الأسعار negotiable
Packaging Details White box+ Instructions Clapboard Outer Carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
Operating Voltage 198-264VAC 50Hz /60Hz Input Voltage range 200-240VDC
Input Cuttent 0.28A Max. Power Factor ≥0.9
Stand-by Power ≤0.5W IP IP20
إصدار الشهادات CE, SEMKO Feature Dual channel
Dimming method PUSH and 1-10V dimming Warranty 5 years
إبراز

ضوء أسفل LED LED Driver,50 واط مدفوع LED الضبابي,1-10 فولت ضبابية مدفع LED

,

50W Dimming LED Driver

,

1-10V dimming LED Driver
اترك رسالة
منتوج وصف

50W قناة مزدوجة الدفع و 1-10 فولت ضبابية مدفوعة LED للضوء السفلي LED



[ميزة المنتج]

  • خالية من التوهج في جميع أنحاء نطاق التخفيف
  • طاقة الاستعداد أقل من 0.5 واط
  • الضوء الأساسي مع زر الضغط
  • التخفيف الثانوي مع 0-10 فولت
  • يدعم 10 فولت PWM الضبابية (3KHz-8KHz)
  • 0-10 فولت منفذ PUSH الضبابية
  • الحماية: انقطاع قصير / زيادة درجة الحرارة / زيادة الجهد
  • التيار التخفيفي لدرجة حرارة محيطة عالية
  • اضغط على الضبابية مع وظيفة الذاكرة
  • ضغط على منفذ الضوء الضئيل مع وظيفة الممر
  • 5 سنوات ضمان



[المعلم]



المدخلات الجهد التشغيلي 198-264VAC 50 هرتز / 60 هرتز
الجهد المدخل الاسمي 220-240VAC 50 هرتز / 60 هرتز
نطاق الجهد المدخل المتردد 200-240VDC
تيار المدخل 0.28A ماكس
التيار الداخلي < 15A (نصف عرض النبضات الحالية 100US) @ 230VAC
عامل الطاقة ≥ 0.9 (@ 230VAC الحمل الكامل)
التشوه الهارموني الكلي نموذجي: 13% (@ 230Vac كامل الحمل)
طاقة الاستعداد ≤0.5 واط
الكفاءة 89%ماكس @230VAC (حمل كامل)
طريقة الأسلاك محطة الدفع، القطع العرضي للسلك:0.75-1.5ملم2
الناتج وضع العمل التيار المستمر
نوع الحمولة مصباح LED
متطلبات التذبذب (تذبذب أو خالية من التذبذب) قيمة التلميع: أقل من 2٪ لمدى التخفيف بأكمله
وقت البدء <0.5s (@ 230Vac؛ ليس هناك مخرج للمساعد)
الجهد الخارجي بدون حمولة 58VDC ماكس
نطاق الجهد الخارجي للحمل 9-52VDC
الطاقة الخارجة بالكامل OUT1 + OUT2: 50W Max.
التيار الخارجي للحمل 2*CC: 350mA؛ 500mA؛ 550mA؛ 700mA؛ 750mA؛ 900mA؛
التيار الثابت / الجهد الدقيق دقة التيار الثابت ± 5%
طريقة الأسلاك محطة الدفع، القطع العرضي للسلك:0.5-1.5ملم2
طريقة التحكم الضوء الأساسي للضغط الضبابية الرئيسية PUSH (max.lead length:100M)
1-10 فولت التخفيف 0-10 فولت ضباب ((تيار الميناء < 1MA) (max.lead length:20M)
نطاق الضبابية 3%-100%
ضبابية PWM 0-10 فولت منفذ PWM الضبابية (3KHZ-8KHZ)
مقياس الطاقة نعم، 100kΩ
الضوء الثانوي للضغط نعم، تغيير إعدادات المصنع
الاستثناء(ب)التناوبRالمواصفات الخروج فوق درجة الحرارة
الحماية		 نعم، بدون وظيفة التعافي الذاتي ((يمكن الاستفسار)
حماية من الفولتشة الزائدة نعم، بدون وظيفة استعادة الذات
حماية الاختصار الخارجي نعم، وظيفة الاسترداد الذاتي ((يمكن استفسارها)

التشغيل

البيئة

 درجة حرارة العمل / الرطوبة -25°C~50°C الرطوبة: 85% (غير مكثفة)
درجة حرارة التخزين / الرطوبة -40°C~80°C، الرطوبة:10%~95%
الحد الأقصى لدرجة الحرارة في الحالة ((Tc)) 85 درجة مئوية

السلامة

& EMC

 معيار EMC EN55015 EN61547 EN61000-3-2
معيار السلامة EN61347-1 EN61347-2-13
الشهادة المواصفات
مقاومة الجهد 3750فاكس، 5mA، 60s (مدخل L N-مخرج SEC)
غيرها درجات الحماية IP20
نوع الحماية الفئة الثانية
نوع المنشأة المنشأة المستقلة
بعد التثبيت 123*79*24ملم
وظيفة الذاكرة نعم، PUSH انقطاع الذاكرة
مزامنة التخفيف PUSH ثلاثون وحدة
متطلبات التعبئة الصندوق الأبيض + التعليمات الصندوق الخارجي
الوزن 220 غرام
الحياة 50000h @Ta كامل الحمل
الملاحظة: يتم اختبار جميع المعلمات عند فولتاج الدخول 230 فاكس وبيئة 25 درجة، ما لم يتم تحديدها.



[الأبعاد (وحدة: مليمتر)]



50W قناة مزدوجة الدفع و 1-10 فولت ضبابية مدفوعة LED للضوء السفلي LED 050W قناة مزدوجة الدفع و 1-10 فولت ضبابية مدفوعة LED للضوء السفلي LED 1



[مخطط الأسلاك]



50W قناة مزدوجة الدفع و 1-10 فولت ضبابية مدفوعة LED للضوء السفلي LED 2

إصبع ضوءمينغأو Cوظيفة الممر

50W قناة مزدوجة الدفع و 1-10 فولت ضبابية مدفوعة LED للضوء السفلي LED 3

إصبعB 0-10 فولتأو الضغط الثانوي



[إعداد التروس الحالي]

التيار الحالي خارج 1 خارج 2
الجهد Po ((W) 1 2 3 الجهد Po ((W) 1 2 3
350mA 9 ̊50 فولت 17.5 - - - 9 ̊50 فولت 17.5 - -
500mA 9 ̊50 فولت 25 على - - 9V52V 26 على - -
550mA 9 ‬45 فولت 25 - على - 9V52V 29 - على -
700mA 936 فولت 25 على على - 9 ̊50 فولت 35 على على -
750mA 933 فولت 25 - على على 9V48V 36 - على على
900mA 9V28V 25 على على على 9 ̊40 فولت 36 على على على
ملاحظة: لا يمكن أن تتجاوز الطاقة الإجمالية للخروجين 50W؛ Po1+Po2≤50W



[[تخفيض]



50W قناة مزدوجة الدفع و 1-10 فولت ضبابية مدفوعة LED للضوء السفلي LED 4

[منحنى الضوء]



50W قناة مزدوجة الدفع و 1-10 فولت ضبابية مدفوعة LED للضوء السفلي LED 5

[تشغيل / إيقاف تشغيل ووصف لعملية التخفيف]

A. مفاتيح الضغط لفترة قصيرة (< 1 ثانية) ، ومدفوع LED ON أو OFF. يعود الوضوح إلى آخر قيمة الضباب.

ب. اضغط واحتفظ بمفتاح PUSH (1S ~ 8S) ، ويمكن لسائق LED تحقيق الضبابية ؛ بعد الضغط عليه مرة أخرى ، يتغير الضوء في اتجاهات الضبابية المعاكسة.

ثالثاً: الضوء المضغوط لديه ذاكرة إيقاف الطاقة وذاكرة الوضوح.

D. مزامنة التخفيف:

يمكن أن يتنسق سائق LED إلى مستوى ضبابي بنسبة 50٪ مع إيقاف 15 ثانية على الدفع.

إعداد أوقات التلاشي: اضغط على زر الضغط لإطفاء الأضواء ، ثم اضغط على الزر لفترة طويلة ، وسيتم تشغيل الأضواء وتضيئها. سيتم حفظ وقت الضغط الطويل لضغط أوقات التلاشي.قم بإيقاف وظيفة أوقات التلاشي: اضغط بسرعة على مفتاح PUSH 5 مرات في غضون 3 ثواني ؛ شغل وظيفة أوقات التلاشي: اضغط لفترة طويلة PUSH 15S.

F. وظيفة الممر: PUSH لديها إشارة L أكبر من 60S ، أدخل وظيفة الممر ، 100% سطوع ، 20% سطوع ، انتظر 60S ، ثم أطفئ الأضواء.المفاتيح الضغط قصيرة 5 مرات للخروج من وظيفة الممر.

غ. لا يسمح بالضغط على الأزرار مع أضواء المؤشر.

H. PUSH الثانوية: مفتاح DIP 4 ′′ مغلق ؛ 0-10V: مفتاح DIP الأحمر 4 ′′ مفتوح ؛



[المسائل التي تحتاجأ[التحديد]

يجب توصيل سلسلة LED بالحمل قبل تشغيل طاقة المدخل ، وإلا فقد تتلف سلسلة LED.
