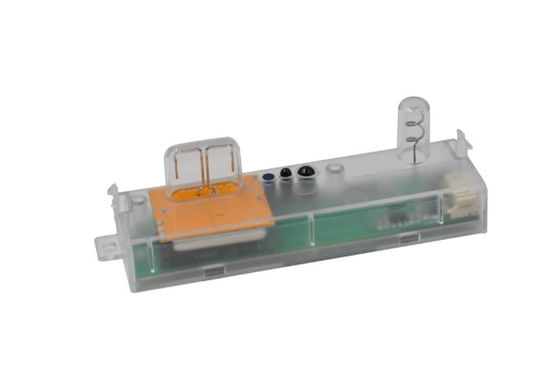

2.4G وحدة تحكم شبكة لاسلكية مناسبة لضوئيات LED ضئيلة حياة طويلة

  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime
مكان المنشأ شنتشن، الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
رقم الموديل MC087D 99 ب
الحد الأدنى لكمية 100PCS
الأسعار negotiable
تفاصيل التغليف اللوح + كرتون الورق (K = A)
وقت التسليم <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وط
شروط الدفع T/T
القدرة على العرض 10000 قطعة / شهر

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الجهد الاسمي 12±1Vdc الجهد الترددي <100mVp-p
إشارة الخروج إشارة يعتم 0-10 فولت/إشارة يعتم PWM ارتفاع التثبيت 3m (ماكس 6m)
درجة حرارة العمل مدمج: -25~60 درجة مئوية شهادة المواصفات
طول الحياة 5 سنوات من الضمان
إبراز

2جهاز تحكم الشبكة اللاسلكية 4G,مصابيح LED نحيلة وحدة تحكم شبكة لاسلكية,جهاز تحكم شبكة لاسلكية طويلة العمر

,

Slim LED Fixtures Wireless Networking Controller

,

Long Lifetime Wireless Networking Controller
اترك رسالة
منتوج وصف

[خصائص المنتج]

  • شبكة تجميع بواسطة 2.4G لاسلكي، لا حاجة إلى التزاوج أو بوابة.
  • هوائي ميكروويف ذو ثنائي القطب مُحتَرَم، لا يوجد مُشغّل كاذب عندما يتمّ تثبيته أسفل علبة LED المعدنية.
  • رأس ميكروويف ضيق جداً، مناسبة ليتم تثبيتها في مصابيح LED رقيقة.
  • يمكن تعيين جميع معايير المستشعر عن طريق التحكم عن بعد.
  • الخروج 0-10 فولت خفيف أو PWM خفيف، وظيفة خفيف 2 خطوة / 3 خطوة.
  • 6 أمتار كحد أقصى.



[المعلمات]



المدخلات
الجهد الاسمي 12±1VDC
التيار العامل 55 ± 5mA
الجهد الترددي < 100mVp-p
أوهالناتج
إشارة الخروج ○0-10 فولت إشارة الضبابية ○ إشارة التخفيف PWM
معايير الاستشعار
تواتر العمل 5.8GHz ± 75MHz، نطاق ISM
قوة نقل 1 ميجاوات ماكس
منطقة الكشف) 100% / 75% / 50% / 25% ((MH17) ؛ 100% / 50% / 25% ((MH15)
وقت الإيقاف

30s/1min/3min/5min/10min/20min/30min ((MH17) ؛

30s/1min/3min ((MH15)
فترة الاستعداد

0s/10s/1min/3min/5min/10min/30min/+∞ ((MH17) ؛

5 دقيقة / 10 دقائق / +∞ ((MH15)
مستشعر ضوء النهار عتبة ضوء النهار

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux ((منعطف)) ((MH17)

15Lux/ 50Lux/ (منع) ((MH15) ((حالة الانتشار المحيطي)
أولوية ضوء النهار 开 关
5 لوكس 55-105Lux طائرة إم إتش 17
15 لوكس 65-115Lux إم إتش 17؛ إم إتش 15
30 لوكس 80-130 لوكس طائرة إم إتش 17
50 لوكس 100-150 لوكس إم إتش 17؛ إم إتش 15
100 لوكس 150-250 لوكس طائرة إم إتش 17
150 لوكس 200-300 لوكس طائرة إم إتش 17
MH17ضغط على مفتاح تمكين وضع الأولوية النهارية؛MH15؛MH15 ستان حسب الفترة الزمنية المحددة
مستوى DIM الاستعداد 10%/ 20%/ 30%/ 50% (MH17) ؛ 10%/ 30% ((MH17)
نطاق الكشف (قطر)

التثبيت في السقف ((الارتفاع: 3m): 0.3m/s ≥3m، 1m/s ≥2.5m

تركيب الجدار ((الارتفاع: 2m): 0.3m/s ≥5m، 1m/s ≥3m

ظروف الاختبار: يتم ضبط المنتج على حساسية 100٪ ، وليس هناك إغلاق واضح في الغرفة من 60m2
ارتفاع التركيب 3m (ماكس 6m)
وحدة لاسلكية
تردد العمل 2.400-2،483 جيجاهرتز
قوة نقل 6dBm
المجموعة مجموعة واحدة العقدة الحد الأقصى 32 PC
مسافة الإرسال 15m MAX ((مسافة الإرسال من نقطة إلى نقطة في منطقة مفتوحة)
Eالبيئة
درجة حرارة العمل مدمج: -25~60°C
درجة حرارة التخزين -40°C~80°C، الرطوبة ≤85% (غير مكثفة)
الشهادةSالنملة
معتمدة المواصفات
المتطلبات البيئية الامتثال لـ RoHS 2.0 ، متطلبات الوصول
درجة الحماية IP20
أوههناك
الأسلاك محطة 3 دبوس 2.0 ملم
متطلبات التثبيت المنشأة المدمجة
متطلبات التعبئة الألواح + الكرتون الورقي ((K=A)
الوزن الصافي 23.5±3 غرام
الحياة 5 سنوات من الضمان


[وصف الوظيفة]



√ وظيفة ON-OFF يجب تعيين فترة الانتظار إلى 0s
√ ضبابية في خطوتين يجب تعيين فترة الانتظار على + + ∞ ∞ ، يجب تعيين مستشعر ضوء النهار على + + ∞ ∞
√التخفيف في ثلاث خطوات يجب تعيين فترة الاستعداد إلى 5 دقائق / 10 دقائق
√أولوية ضوء النهار يجب تعيين فترة الانتظار على ′′+∞′′، يجب تعيين مستشعر ضوء النهار على ′′LOW/MED′′
√تجميع المجموعة البعيدة 1-8 ووضع إشارة Rx للمستشعر



[دإيغرام]



  • البعدn

2.4G وحدة تحكم شبكة لاسلكية مناسبة لضوئيات LED ضئيلة حياة طويلة 0

تركيب المسمار

2.4G وحدة تحكم شبكة لاسلكية مناسبة لضوئيات LED ضئيلة حياة طويلة 1

تركيب هيكل القفل



  • الأسلاكالوظيفة

2.4G وحدة تحكم شبكة لاسلكية مناسبة لضوئيات LED ضئيلة حياة طويلة 2

2.4G وحدة تحكم شبكة لاسلكية مناسبة لضوئيات LED ضئيلة حياة طويلة 3

  • التثبيت

2.4G وحدة تحكم شبكة لاسلكية مناسبة لضوئيات LED ضئيلة حياة طويلة 4

  • مخطط الإشعاع

- نعم

- نعم2.4G وحدة تحكم شبكة لاسلكية مناسبة لضوئيات LED ضئيلة حياة طويلة 5



[المساعدة عن بعد[ألر]



2.4G وحدة تحكم شبكة لاسلكية مناسبة لضوئيات LED ضئيلة حياة طويلة 6



[تدشين]



عند تشغيلها لأول مرة، سيقوم جهاز الاستشعار بتشغيل الضوء إلى 100% من سطوعه، وسيتم إطفاء الضوء بعد 10 ثوان.لن يتم اكتشاف إشارة الحركة.



[إعداد افتراضي]



منطقة الكشف: 100٪ ، وقت الإنتظار: 10 ثواني ، فترة الاستعداد: 0 ثواني ، مستشعر ضوء النهار: تعطيل ، مستوى الضباب في الاستعداد: 10 ٪



[إشعار الطلب]



  • يجب أن يتم تثبيت جهاز الاستشعار من قبل كهربائي محترف. يرجى قطع الطاقة قبل التثبيت، الأسلاك الخ.
  • يرتبط مسافة الكشف بعوامل مثل سرعة حركة الجسم المتحرك وحجم الجسم المتحرك وارتفاع التثبيت وزاوية التثبيتما إذا كانت بيئة التثبيت مفتوحةمسافة الكشف الواردة في المواصفات هي قيمة نموذجية ، وهي 165 سم / 65 كجم اختبار ، ويتم اختبارها في بيئة داخلية مفتوحة
  • عندما يتم تثبيت جهاز الاستشعار الميكروويف على الحائط، فإن مسافة الكشف سوف تزيد بشكل كبير مقارنة بتلك التي تم تثبيتها على السقف.الرجاء تقليل الحساسية لاستخدام أو الاتصال بشركة لدينا لتأكيد إعدادات الاستخدامحد حساسية الضوء هو في بيئة مشمسة، لا ظلال، والضوء المحيطي ظروف انعكاس انتشار. في فترات زمنية مختلفة، المناخات، والبيئات،قد تختلف قيمة الإضاءة التي يكتشفها جهاز الاستشعار الضوئي
  • قد تحتاج إلى إعادة تكوين مُعلمات الاستشعار في بيئات تركيب مختلفة، يرجى الرجوع إلى التعليمات التالية أو الاتصال بالشركة المصنعة
  • هذا المستشعر هو فقط للاستخدام الداخلي، والرياح والمطر في الهواء الطلق، والكائنات المتحركة المحيطة سوف يسبب الزائفة
  • ارتفاع تركيب جهاز الاستشعار لا يمكن أن يتجاوز 6 أمتار، والارتفاع المثالي هو 3 أمتار؛ يجب أن تكون المسافة بين جهاز الاستشعارين أكبر من 3 أمتار
  • عندما يتم تثبيت جهاز الاستشعار في مصباح معدني، أو على سطح عاكس معدني، أو في بيئة مغلقة ضيقة، سيتم انعكاس الميكروويف عدة مرات وتسبب إطلاق خاطئ.الرجاء خفض حساسية جهاز الاستشعار أو الاتصال بالشركة المصنعة للحصول على الدعم الفني.
  • يرجى التأكد من عدم وجود إشارات متحركة مثل المروحة ومحركات DC وأنابيب الصرف الصحي ومنافذ الهواء وما إلى ذلك حول المستشعر ، وإلا فقد يسبب المستشعر إطلاقًا خاطئًا.
  • الميكروويف لا يمكن أن تخترق المعدن، وتجنب تثبيت في مصابيح معدنية مغلقة أو شبه مغلقة، وينبغي ألا يكون هناك أي معدن أو زجاج منع المنتج
  • جهاز استشعار مع سائق مختلف 0-10V / PWM، تأثير الضوء المنخفض قد يكون مختلفا
  • يجب استخدام مصدر طاقة مواز مع فولتاج الخروج المستقر ومعامل التردد المنخفض. يجب أن يكون التردد في مصدر الطاقة أقل من 100mV ؛ يجب أن يكون تيار الحمل أكبر من 100 mA
  • يمكن تحسين مواصفات المنتج وبارامتراته دون إشعار مسبق
  • بالنسبة لبيئة التثبيت الجديدة ، يوصى باختبار 5 عينات قبل التثبيت.
