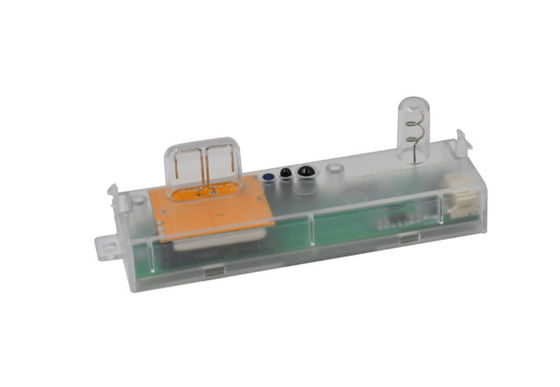

  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime MC087D 99 B
  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime MC087D 99 B
مكان المنشأ شنتشن، الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
رقم الموديل MC087D 99 ب
الحد الأدنى لكمية 100PCS
الأسعار قابل للتفاوض
تفاصيل التغليف اللوح + كرتون الورق (K = A)
وقت التسليم <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وط
شروط الدفع T/T
القدرة على العرض 10000 قطعة / شهر
تفاصيل المنتج
الجهد المقنن 12 ± 1VDC تموج الجهد <100mVp-p
إشارة الإخراج إشارة يعتم 0-10 فولت/إشارة يعتم PWM ارتفاع التركيب 3m (ماكس 6m)
درجة حرارة التشغيل مدمج: -25~60 درجة مئوية شهادة م
حياة 5 سنوات ضمان@تا
إبراز

2جهاز تحكم الشبكة اللاسلكية 4G

,

مصابيح LED نحيلة وحدة تحكم شبكة لاسلكية

,

جهاز تحكم شبكة لاسلكية طويلة العمر
اترك رسالة
منتوج وصف

[ميزات المنتج]

  • تجميع الشبكات بواسطة شبكة لاسلكية 2.4G، لا حاجة للإقران أو البوابة.
  • هوائي ميكروويف ثنائي القطب حاصل على براءة اختراع، لا يوجد تفعيل خاطئ عند التركيب أسفل صينية LED معدنية.
  • رأس مستشعر ميكروويف فائق النحافة، مناسب للتثبيت في تركيبات LED الرفيعة.
  • يمكن ضبط جميع معلمات المستشعر عن طريق جهاز التحكم عن بعد.
  • خرج 0-10 فولت خافت أو PWM خافت، وظيفة خافت بخطوتين/ثلاث خطوات.
  • ارتفاع تركيب أقصى 6 أمتار.



[المعلمات]



الإدخال
الجهد المقنن 12±1 فولت تيار مستمر
تيار التشغيل 55±5 مللي أمبير
جهد التموج < 100 مللي فولت ذروة إلى ذروة
therutput
إشارة الخرج ○0-10V إشارة خافتة ○إشارة خافتة PWM
معلمات الاستشعار
تردد التشغيل 5.8 جيجاهرتز ±75 ميجاهرتز، نطاق ISM
طاقة الإرسال 1 مللي واط كحد أقصى.
منطقة الكشف) 100% /75%/50%/25%(MH17)؛ 100% / 50%/25%(MH15)
وقت الاحتفاظ

30 ثانية/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/20 دقيقة/30 دقيقة (MH17)؛

30 ثانية/1 دقيقة/3 دقائق (MH15)
فترة الاستعداد

0 ثانية/10 ثانية/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/30 دقيقة/+∞(MH17)؛

5 دقائق/10 دقائق/ +∞(MH15)
مستشعر ضوء النهار عتبة ضوء النهار

5 لوكس/15 لوكس/30 لوكس/50 لوكس/100 لوكس/150 لوكس/999 لوكس (تعطيل) (MH17)

15 لوكس/ 50 لوكس/ (تعطيل) (MH15) (حالة الانتشار المحيط)
أولوية ضوء النهار تشغيل إيقاف
5 لوكس 55-105 لوكس MH17
15 لوكس 65-115 لوكس MH17؛ MH15
30 لوكس 80-130 لوكس MH17
50 لوكس 100-150 لوكس MH17؛ MH15
100 لوكس 150-250 لوكس MH17
150 لوكس 200-300 لوكس MH17
اضغط على مفتاح "P" لتفعيل وضع أولوية ضوء النهار؛ MH15؛ MH15 اضبط وقت فترة الاستعداد على "+∞" لتفعيل وضع أولوية ضوء النهار
مستوى الخفوت في فترة الاستعداد 10% / 20%/ 30%/ 50% (MH17)؛ 10%/ 30% (MH17)نطاق الكشف (نصف القطر)
تركيب السقف (الارتفاع: 3 متر): 0.3 متر/ثانية ≥3 متر، 1 متر/ثانية ≥2.5 متر

تركيب الجدار (الارتفاع: 2 متر): 0.3 متر/ثانية ≥5 متر، 1 متر/ثانية ≥3 متر

شروط الاختبار: تم ضبط المنتج على حساسية 100%، ولا يوجد انسداد واضح في غرفة بمساحة 60 متر مربع

ارتفاع التركيب
3 متر (6 متر كحد أقصى) وحدة لاسلكية
تردد التشغيل
2.400-2.483 جيجاهرتز طاقة الإرسال
6 ديسيبل ميلي واط مجموعة
حد أقصى 32 جهازًا في المجموعة الواحدة مسافة الإرسال
15 متر كحد أقصى (مسافة إرسال في منطقة مفتوحة من نقطة إلى نقطة) E
nvironmentدرجة حرارة التشغيل
مدمج: -25~60 درجة مئوية درجة حرارة التخزين
-40 درجة مئوية ~ 80 درجة مئوية، الرطوبة ≤85% (غير متكثفة) Certification
Standardsمعتمد
CE المتطلبات البيئية
متوافق مع RoHS 2.0، متطلبات Reach درجة الحماية
IP20 O
therالأسلاك
طرف 3 سنون 2.0 مم متطلبات التركيب
تركيب مدمج متطلبات التعبئة
لوح فاصل + علبة كرتون (K=A) الوزن الصافي
23.5±3 جرام العمر
ضمان 5 سنوات @Ta [وصف الوظيفة]


✓ وظيفة التشغيل/الإيقاف



يتم ضبط فترة الاستعداد على "0 ثانية" ✓ خافت بخطوتين
يتم ضبط فترة الاستعداد على "+∞"، ويتم ضبط مستشعر ضوء النهار على "عالي" ✓ خافت بثلاث خطوات
يتم ضبط فترة الاستعداد على "5 دقائق/10 دقائق" ✓ أولوية ضوء النهار
يتم ضبط فترة الاستعداد على "+∞"، ويتم ضبط مستشعر ضوء النهار على "منخفض/متوسط" ✓ التجميع
تجميع المجموعة عن بعد "1-8" وضبط إشارة الاستقبال للمستشعر [D



iagram]Dimensio



  • n    تركيب بالبراغي

2

    تركيب هيكل المشبك

2

الأسلاك،



  • الوظيفةالتركيب

2

2

  • مخطط الإشعاع

2

  • ​

[Remote Contro

[Remote Contro2



ller][التهيئة]



2



عند التشغيل لأول مرة، سيقوم المستشعر بتشغيل الضوء بسطوع 100%، وسيتم إطفاء الضوء بعد 10 ثوانٍ. أثناء التهيئة، لن يتم اكتشاف إشارة الحركة.



[الإعداد الافتراضي]



منطقة الكشف: 100%؛ وقت الاحتفاظ: 10 ثوانٍ؛ فترة الاستعداد: 0 ثانية؛ مستشعر ضوء النهار: تعطيل؛ مستوى الخفوت في فترة الاستعداد: 10%.



[إشعار التطبيق]



يجب تركيب المستشعر بواسطة كهربائي محترف. يرجى فصل الطاقة قبل التركيب، والأسلاك، وما إلى ذلك.



  • مسافة الكشف مرتبطة بعوامل مثل سرعة حركة الجسم المتحرك، وحجم الجسم المتحرك، وارتفاع التركيب، وزاوية التركيب، وما إذا كانت بيئة التركيب مفتوحة، ومادة العاكس. مسافة الكشف المذكورة في المواصفات هي قيمة نموذجية، وهي لاختبار 165 سم/65 كجم، ويتم اختبارها في بيئة داخلية مفتوحة.
  • عند تركيب المستشعر على الحائط، ستزداد مسافة الكشف بشكل كبير مقارنة بالتركيب على السقف. إذا كنت تستخدم طريقة التركيب على الحائط، يرجى تقليل الحساسية للاستخدام أو الاتصال بشركتنا لتأكيد إعدادات الاستخدام. عتبة حساسية الضوء في بيئة مشمسة، بدون ظلال، وفي ظروف انعكاس الضوء المحيط المنتشر. في فترات زمنية ومناخات وبيئات مختلفة، قد تختلف قيمة الإضاءة التي يكتشفها مستشعر الضوء.
  • قد تحتاج معلمات المستشعر إلى إعادة تكوين في بيئات تركيب مختلفة، يرجى الرجوع إلى التعليمات التالية أو الاتصال بالشركة المصنعة.
  • هذا المستشعر مخصص للاستخدام الداخلي فقط، والرياح والأمطار الخارجية، والأجسام المتحركة المحيطة ستسبب تفعيلًا خاطئًا.
  • لا يمكن أن يتجاوز ارتفاع تركيب منتج المستشعر 6 أمتار، والارتفاع الأمثل هو 3 أمتار؛ يجب أن تكون المسافة بين المستشعرين أكبر من 3 أمتار.
  • عند تركيب المستشعر في مصباح معدني، أو على سطح عاكس معدني، أو في بيئة مغلقة ضيقة، ستنعكس الموجات الميكروية عدة مرات وتسبب تفعيلًا خاطئًا. يرجى تقليل حساسية المستشعر أو الاتصال بالشركة المصنعة للحصول على الدعم الفني.
  • يرجى التأكد من عدم وجود إشارات حركة مثل المراوح، أو محركات التيار المستمر، أو أنابيب الصرف الصحي، أو مخارج الهواء، وما إلى ذلك حول المستشعر، وإلا فقد يتسبب المستشعر في تفعيل خاطئ.
  • لا يمكن للموجات الميكروية اختراق المعادن، وتجنب التركيب في مصابيح معدنية مغلقة أو شبه مغلقة، ويجب ألا يكون هناك أي معدن أو زجاج يحجب المنتج.
  • قد يختلف تأثير الإضاءة المنخفضة مع مستشعرات 0-10 فولت / PWM المختلفة.
  • يجب استخدام مصدر طاقة منظم بتيار مستمر مع جهد خرج مستقر ومعامل تموج منخفض. يجب أن يكون تموج مصدر الطاقة أقل من 100 مللي فولت؛ يجب أن يكون تيار الحمل أكبر من 100 مللي أمبير.
  • قد يتم تحسين مواصفات المنتج ومعلماته دون إشعار مسبق.
  • بالنسبة لبيئة التركيب الجديدة، يوصى باختبار 5 عينات قبل التركيب.
