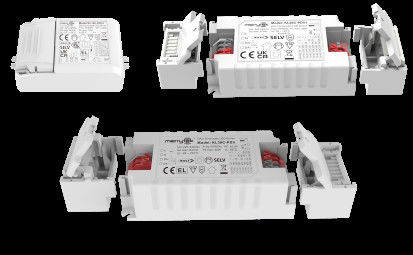

12W DALI DT6 و pushDIM الضوء الخافتة التي قادتها المحرك ثابت للضوء السفلي LED

  • 12W DALI DT6 And PushDIM Dimming Led Driver Constant Current For LED Downlight
مكان المنشأ الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
رقم الموديل KL12C-PDii1
الحد الأدنى لكمية 100
الأسعار قابل للتفاوض
تفاصيل التغليف كرتون، 100 قطعة / الشركة التونسية للملاحة
وقت التسليم <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وط
شروط الدفع تي / تي أو باي بال
القدرة على العرض 10000 قطعة شهرياً

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
تصنيف الجهد المدخلات 220-240 فولت تيار متردد، 50 هرتز / 60 هرتز نطاق جهد إدخال التيار المستمر 200-240 فولت تيار مستمر
وضع التشغيل تيار مستمر طريقة التحكم دالي DT6 وpushDIM
عامل القوى ≥0.9 الكفاءة 83%
حاضِر 150/200/250/300/350/400/450/500 البعد الطول 88 ملم * العرض 52 ملم * الارتفاع 25 ملم
تصنيف الملكية الفكرية IP20 الضمان 5 سنوات
إبراز

المحرك المضغوط المستمر,12W DALI DT6 الضبابية مدفوعة القيادة,محرك LED للضوء السفلي

,

12W DALI DT6 dimming led driver

,

LED downlight dimming led driver
اترك رسالة
منتوج وصف

12W DALI DT6 و pushDIM الضوء الخافتة التي قادتها المحرك ثابت للضوء السفلي LED



1وصف

-عملية الطوارئ المتواصلة من خلال التيار المركزي DT19

- خالية من التوهج في جميع أنحاء نطاق التخفيف

طاقة الاستعداد أقل من 0.5 واط

-التخفيف الأساسي مع زر الضغط

- واجهة DALI المدمجة DT6

الحماية: انقطاع قصير / زيادة درجة الحرارة / زيادة الجهد

- التيار التخفيفي لدرجة حرارة محيطية عالية

- pushDIM مع وظيفة الذاكرة

- 5 سنوات ضمان

12W DALI DT6 و pushDIM الضوء الخافتة التي قادتها المحرك ثابت للضوء السفلي LED 0



2.المعلمات

  سلسلة الميكرو

KL12C-PDii1
المدخلات الجهد التشغيلي 198-264Vac 50Hz/60Hz
الجهد المدخل الاسمي 220-240 فاكس 50 هرتز/60 هرتز
نطاق الجهد المدخل المتردد 200-240Vdc
تيار المدخل

0.07A ماكس

0.11A ماكس

0.16A ماكس
التيار الداخلي < 15A (نصف عرض النبضات الحالية100μs) @ 230Vac
عامل الطاقة ((@ 230V100% الحمل)

≥ 0.90

≥ 0.95

≥ 0.95

التشوه الهارموني الكلي

(@ 230Vac، 100% حمولة)

 نموذجي:15%
طاقة الاستعداد ≤0.5W (@ 230Vac عند إيقاف تشغيل PUSH أو DALI)
الكفاءة ((@ 230Vac،حمل 100٪)

83%

88%

88%
طريقة الأسلاك 0.75-1.5ملم2

مفكّك دائرة آلي



 KL12C-PDii1 (حساب التيار في السلك)
النوع C10 C13 C16 C20 C25
الرقم 70 80 105 130 160
النوع B10 B13 B16 B20 B25
الرقم 40 50 65 85 100
الرقم 25 30 40 50 60
الناتج وضع العمل التيار المستمر
نوع الحمولة مصباح LED
متطلبات التذبذب (تذبذب أو خالية من التذبذب) قيمة التلميع: أقل من 5 ٪ لمدى الضوء الكامل
وقت البدء < 1s (@ 230Vac)
الجهد الخارجي بدون حمولة 55 فولت DC Max.
نطاق الجهد الخارجي للحمل 3-40 فولت DC
الطاقة الخارجة بالكامل 12 واط
التيار الخارجي للحمل: للتفاصيل 150-500mA
التيار الثابت / الجهد الدقيق دقة التيار الثابت ± 5%
طريقة الأسلاك محطة الدفع، wإيرالقطع العرضي:0.75-1.5ملم2
طريقة التحكم الضوء الأساسي للضغط التخفيف الأساسي للضغط (max.lead length:20M)
التخفيف DALI ضبابية DALI (max.lead length:300M)
الاستثناء(ب)التناوبRالمواصفات الخروج فوق درجة الحرارة
الحماية		 نعم، بدون وظيفة التعافي الذاتي ((يمكن الاستفسار)
حماية القطع القصير نعم، بدون وظيفة التعافي الذاتي ((يمكن الاستفسار)

التشغيل

البيئة

 درجة حرارة العمل / الرطوبة -25°C~50°C الرطوبة: 85% (غير مكثفة)
درجة حرارة التخزين / الرطوبة -40°C~80°C، الرطوبة:10%~95%
الحد الأقصى لدرجة الحرارة في الحالة ((Tc)) 85 درجة مئوية

السلامة

& EMC

 معيار EMC EN55015 EN61547 EN61000-3-2
معيار بروتوكول DALI IEC62386-102 ، IEC62386-207 DT6 251 252 253 DT19
معيار السلامة EN61347-1 EN61347-2-13
الشهادة المواصفات
مقاومة الجهد 3750فاكس، 5mA، 60s (مدخل L N-مخرج SEC)
غيرها درجات الحماية IP20
نوع الحماية الفئة الثانية
نوع المنشأة المنشأة المستقلة
مع التشنج 88*52*25.5ملم
وظيفة الذاكرة نعم، PUSH انقطاع الذاكرة
مزامنة التخفيف PUSH 15 وحدة كحد أقصى
متطلبات التعبئة كيس PE + تعليمات + لوحة + كرتون خارجي ((K=A)
الوزن 69.8 غرام
الحياة 5 سنوات @Ta كامل الحمل
الملاحظة: يتم اختبار جميع المعلمات عند فولتاج المدخل 230 فاكس وبيئة 25 درجة ما لم يتم تحديدها.

3الأبعاد (وحدة: مليمتر)

12W DALI DT6 و pushDIM الضوء الخافتة التي قادتها المحرك ثابت للضوء السفلي LED 1

4مخطط الأسلاك



الشكل Aداليضئيلمينغ

12W DALI DT6 و pushDIM الضوء الخافتة التي قادتها المحرك ثابت للضوء السفلي LED 2

إصبعباضغط على " Dim "مينغ

12W DALI DT6 و pushDIM الضوء الخافتة التي قادتها المحرك ثابت للضوء السفلي LED 3

5. التدهور

12W DALI DT6 و pushDIM الضوء الخافتة التي قادتها المحرك ثابت للضوء السفلي LED 4

6منحنى الضوء

12W DALI DT6 و pushDIM الضوء الخافتة التي قادتها المحرك ثابت للضوء السفلي LED 5

7.إعداد معدل التروس الحالي

●:ON ○:OFF (SEC1 SEC2)

KL12C-PDii1

إعداد معدل التروس الحالي

 1 2 3
150mA ((3-40V) - - -
200mA ((3-40V) على - -
250mA ((3-40V) - على -
300mA ((3-40V) - - على
350mA ((3-36V) على على -
400mA ((3-30V) على - على
450mA ((3-27V) - على على
500mA ((3-24V) على على على



8. تشغيل / إيقاف تشغيل التخفيف

A. اضغط على مفتاح PUSH (وقت الضغط القصير 0.1S-1S) ، وسيتم تشغيل أو إيقاف تشغيل برنامج تشغيل LED.

ب. الضبابية: اضغط واحتفظ بمفتاح PUSH (1S-8S) ، ويمكن لسائق LED تحقيق الضبابية أو الإضاءة أو الضبابية ، نطاق الضبابية هو 2-100٪.

C. الذاكرة: تمتلك PUSH dimming وظيفة الذاكرة الضبابية.

D. مزامنة الضبابية: يمكن مزامنة الطاقة المتصلة بنفس مفتاح PUSH عن طريق الضغط على مفتاح PUSH والاحتفاظ به لفترة أطول من 15 ثانية

وضع إضاءة الضوء DALI: قم بتوصيل مصدر الطاقة بنظام DALI ، ويمكن إضاءة الضوء بواسطة مضيف DALI. نطاق الضوء هو 0-100٪.



9. المسائل التي تحتاجأالتركيز

1) يجب توصيل سلسلة LED بالحمل قبل تشغيل طاقة المدخل ، وإلا فقد تتلف سلسلة LED.

2) بعد إيقاف تشغيل مدخل محرك LED ، سيكون هناك توتر متبقي في المخرج ، والذي يمكن الحفاظ عليه لمدة 3 دقائق تقريبًا.
