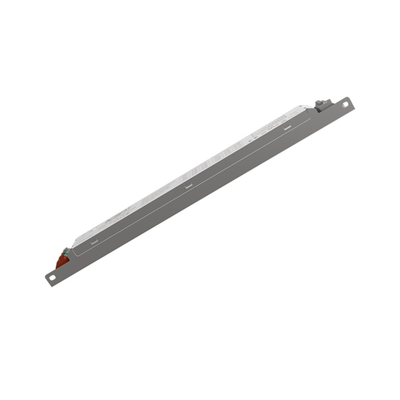

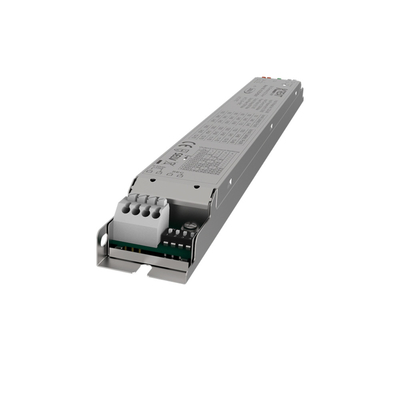

DALI2 محركات LED الخطية القابلة للتخفيف مع ما يصل إلى 70W مع التيار الخارجي المتعدد من 700mA إلى 1400mA
| مكان المنشأ | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية | KREATPOWER |
| إصدار الشهادات | CE, RoHS |
| رقم الموديل | KL70C-PDiiV1 |
| الحد الأدنى لكمية | 100PCS |
| الأسعار | Negotiable |
| تفاصيل التغليف | التعليمات + لوحة + كرتون خارجي ((K=A) |
| وقت التسليم | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وا |
| شروط الدفع | T/T |
| القدرة على العرض | 20000 جهاز كمبيوتر شخصى شهريا |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
(وي تشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| جهد التشغيل | 198-264 فولت تيار متردد، 50 هرتز /60 هرتز | تصنيف الجهد المدخلات | 220-240فاكس 50 هرتز /60 هرتز |
|---|---|---|---|
| الطاقة الاحتياطية | ≤0.5W ((@ 230Vac عند إيقاف تشغيل PUSH أو DALI) | وضع التشغيل | تيار مستمر |
| تصنيف IP | IP20 | أبعاد التثبيت | 284*30*20.5 مللي متر |
| درجة حرارة العمل | -25 درجة مئوية ~ 50 درجة مئوية الرطوبة: 85% (بدون تكاثف) | حياة | 50000h @ تا حمولة كاملة |
| تسليط الضوء | DALI2 المحركات الخطيّة المضغوطة LED,700mA إلى 1400mA محركات LED الخطية,70W DALI مدفع LED قابل للتخفيف,700mA To 1400mA LED Linear Drivers,70W DALI Dimmable LED Driver |
||
منتوج وصف
محركات LED الخطية DALI2 القابلة للتخفيف مع ما يصل إلى 70W مع التيار الخارجي المتعدد من 700mA إلى 1400mA
[ميزة المنتج]
- خالية من التلميع لمدى التخفيف بأكمله
- طاقة الاستعداد أقل من 0.5 واط
- الضوء الأساسي مع زر الضغط
- التخفيف الثانوي مع 1-10 فولت التخفيف ومتوسط الطاقة
- واجهة DALI المدمجة DT6
- يدعم 10 فولت PWM الضبابية (3KHz-8KHz)
- الحماية: انقطاع قصير / زيادة درجة الحرارة / زيادة الجهد
- التيار التخفيفي لدرجة حرارة محيطة عالية
- اضغط على الضوء الضئيل مع وظيفة الذاكرة
- 5 سنوات ضمان
[المعلم]
|
المدخلات |
الجهد التشغيلي | 198-264Vac 50Hz / 60Hz |
| الجهد المدخل الاسمي | 220-240فاك 50هرتز /60هرتز | |
| نطاق الجهد المدخل المتردد | 200-240Vdc | |
| تيار المدخل | 0.23A ماكس | |
| التيار الداخلي | < 15A (نصف عرض النبضات الحالية100μs) @ 230Vac | |
| عامل القوة | ≥ 0.95 (@230Vac،حمل 100٪) | |
|
التشوه الهارموني الكلي نموذجي: ((@ 230Vac ، حمولة 100٪) |
50C-3 | |
| 13% | ||
| طاقة الاستعداد | ≤0.5W (@ 230Vac عند إيقاف تشغيل PUSH أو DALI) | |
|
الكفاءة الحد الأقصى ((@ 230Vac،حمل 100٪) |
87% |
|
| طريقة الأسلاك | محطة الدفع، قطر سلكي:0.5-1.5ملم2 | |
|
الناتج |
وضع العمل | التيار المستمر |
| نوع الحمولة | مصباح LED | |
|
متطلبات التموج (تلميع أو خالية من اللق) |
قيمة التلميع: أقل من 2٪ لمجموعة الضوء الكاملة |
|
| وقت البدء | < 1s (@ 230Vac,) | |
| الجهد الخارجي في حالة عدم الحمل: DC Max. |
75 فولت |
|
| نطاق الجهد الخارجي للحمل |
9-66 |
|
| الطاقة الخارجة بالكامل |
70 واط |
|
| التيار الخارجي للحمل | جدول تعيين طلبات الإتصال | |
|
التيار/الجهد الثابت الدقة |
دقة التيار الثابت ± 5% |
|
| طريقة الأسلاك | محطة الدفع، قطر سلكي:0.5-1.5ملم2 | |
|
طريقة التحكم |
الضوء الأساسي للضغط | التخفيف الأساسي للضغط (max.lead length:20M) |
| 1-10V ((0-10V) التخفيف |
1-10 فولت ضبابي ((تيار منفذ < 1MA) لا وظيفة إيقاف (أقصى طول الرصاص:20M) |
|
|
نطاق الضبابية |
الضبابية الرئيسية PUSH و DALI: 0%-100% 1-10 فولت التخفيف: 2%-100% |
|
| الضبابية الرئيسية PWM | 1-10 فولت منفذ PWM الضبابية (3KHZ-8KHZ) | |
| مقياس الطاقة | نعم، 100kΩ | |
| التخفيف DALI | ضبابية DALI (max.lead length:300M) | |
|
الاستثناء متطلبات الحماية |
الخروج فوق درجة الحرارة الحماية |
نعم، بدون وظيفة التعافي الذاتي ((يمكن الاستفسار) |
| حماية الاختصار الخارجي | نعم، بدون وظيفة التعافي الذاتي ((يمكن الاستفسار) | |
|
بيئة التشغيل |
درجة حرارة العمل / الرطوبة | -25°C~50°C الرطوبة: 85% (غير مكثفة) |
| درجة حرارة التخزين / الرطوبة | -40°C~80°C، الرطوبة:10%~95% | |
| الحد الأقصى لدرجة الحرارة في الحالة ((Tc)) | 85 درجة مئوية | |
|
السلامة والإلكترونيات الكهرومغناطيسية |
معيار EMC | EN55015 EN61547 EN61000-3-2 |
| معيار بروتوكول DALI | IEC62386-102 ، IEC62386-207 DT6 | |
| معيار السلامة | EN61347-1 EN61347-2-13 | |
| الشهادة | CE RoHS | |
| مقاومة الجهد | 3750فاكس، 5mA، 60s (مدخل L N-مخرج SEC) | |
|
غيرها |
درجات الحماية | IP20 |
| نوع الحماية | الفئة 1 | |
| نوع المنشأة | المنشأة المستقلة | |
| بعد التثبيت | 284*30*20.5ملم | |
| وظيفة الذاكرة | نعم، PUSH انقطاع الذاكرة | |
| مزامنة التخفيف PUSH | 20 وحدة كحد أقصى | |
| متطلبات التعبئة | التعليمات + لوحة + كرتون خارجي ((K=A) | |
| الوزن | 225 غرام | |
| الحياة | 50000h @Ta كامل الحمل | |
|
الملاحظة: يتم اختبار جميع المعلمات عند فولتاج المدخل 230 فاكس وبيئة 25 درجة ما لم يتم تحديدها. |
||
[الأبعاد (وحدة: مليمتر)]
[مخطط الأسلاك]
إصبع أ دالي الضباب
إصبع ب ادفع الضباب
الشكل C 1-10 فولت الضبابية
[التخفيض]
[دالمنحنى]
[إعداد معدل التروس الحالي]
|
KL70C-PDiiV1 إعداد معدل التروس الحالي |
1 | 2 | 3 | 4 |
| 700 ((9-66 فولت) | - | - | - | - |
| 800 ((9-66 فولت) | على | - | - | - |
| 850 ((9-66 فولت) | - | على | - | - |
| 900 ((9-66V) | - | - | على | - |
| 950 ((9-66V) | على | على | - | - |
| 1000 ((9-66 فولت) | على | - | على | - |
| 1050 ((9-66V) | - | على | على | - |
| 1100 ((9-63V) | - | على | - | على |
| 1150 ((9-61V) | على | على | على | - |
| 1200 ((9-58 فولت) | على | على | - | على |
| 1250 ((9-56V) | على | - | على | على |
| 1300 ((9-54V) | - | على | على | على |
| 1400 ((9-50 فولت) | على | على | على | على |
[تشغيل / إيقاف تشغيل ووصف لعملية التخفيف]
A. اضغط على مفتاح PUSH لفترة قصيرة (وقت الضغط قصير 0.1S-1S) ، وسيتم تشغيل أو إيقاف تشغيل برنامج تشغيل LED.
ب. الضبابية: اضغط واحتفظ بمفتاح PUSH (1S-8S) ، ويمكن لسائق LED تحقيق الضبابية أو الإضاءة أو الضبابية ، نطاق الضبابية هو 2-100٪.
C. الذاكرة: تمتلك PUSH dimming وظيفة الذاكرة الضبابية.
D. مزامنة الضبابية: يمكن مزامنة الطاقة المتصلة بنفس مفتاح PUSH عن طريق الضغط على مفتاح PUSH والاحتفاظ به لفترة أطول من 15 ثانية
وضع إضاءة الضوء DALI: قم بتوصيل مصدر الطاقة بنظام DALI ، ويمكن إضاءة الضوء بواسطة مضيف DALI. نطاق الضوء هو 0-100٪.
[انتباه]
1) يجب توصيل سلسلة LED بالحمل قبل تشغيل طاقة المدخل ، وإلا فقد تتلف سلسلة LED.
2) بعد إيقاف تشغيل مدخل محرك LED ، سيكون هناك توتر متبقي في المخرج ، والذي يمكن الحفاظ عليه لمدة 3 دقائق تقريبًا.
