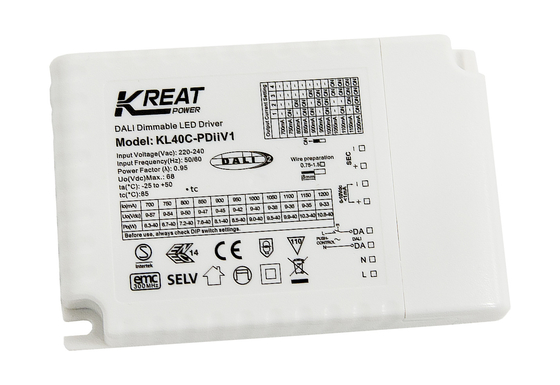

كل شيء في واحد بما في ذلك DALI2 1/10V PUSH Dimming مع التيار القابل للتعديل 700ma -1200ma 40W مدفع ثابت قابل للتعديل

  • All In One Including DALI2 1/10V PUSH Dimming With Adjustable Current 700ma -1200ma 40W Constant Dimmable Driver
  • All In One Including DALI2 1/10V PUSH Dimming With Adjustable Current 700ma -1200ma 40W Constant Dimmable Driver
مكان المنشأ شنتشن، الصين
اسم العلامة التجارية KREATPOWER
إصدار الشهادات ENEC, SEMKO, CB, CE
رقم الموديل KL40C-PDiiV1
الحد الأدنى لكمية 100PCS
الأسعار Negotiable
تفاصيل التغليف صندوق أبيض + تعليمات الكرتون الخارجي اللوح (K = A)
وقت التسليم <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وا
شروط الدفع T/T
القدرة على العرض 20000 جهاز كمبيوتر شخصى شهريا

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
جهد التشغيل 198-264VAC 50 هرتز / 60 هرتز عامل القوى ≥0.95 @230VAC (حمولة كاملة)
الطاقة الاحتياطية ≤0.5W ((@ 230Vac عند إيقاف تشغيل PUSH أو DALI) وضع التشغيل تيار مستمر
نوع التحميل قاد درجة حرارة العمل -25 درجة مئوية ~ 50 درجة مئوية الرطوبة: 85% (بدون تكاثف)
تصنيف IP IP20 حياة 50000h @ تا حمولة كاملة
تسليط الضوء

كل ذلك في سائق واحد ثابت قابل للتخفيف,محرك LED DALI2 القابل للتعديل,سائق 40 واط ثابت قابل للتخفيف

,

Adjustable Current DALI2 Dimmable LED Driver

,

40W Constant Dimmable Driver
اترك رسالة
منتوج وصف

كل شيء في واحد بما في ذلك DALI2 ، 1/10 فولت ، الضوء الضوئي الضغط مع التيار القابل للتعديل 700ma-1200ma 40W الدافع ثابت القابل للتعديل



 [ميزة المنتج]

  • خالية من التلميع لمدى التخفيف بأكمله
  • طاقة الاستعداد أقل من 0.5 واط
  • الضوء الأساسي مع زر الضغط
  • التخفيف الثانوي مع 1-10 فولت التخفيف ومتوسط الطاقة
  • واجهة DALI المدمجة DT6
  • يدعم 10 فولت PWM الضبابية (3KHz-8KHz)
  • الحماية: انقطاع قصير / زيادة درجة الحرارة / زيادة الجهد
  • التيار التخفيفي لدرجة حرارة محيطة عالية
  • اضغط على الضوء الضئيل مع وظيفة الذاكرة
  • 5 سنوات ضمان

 [المعلم]

المدخلات الجهد التشغيلي 198-264VAC 50 هرتز / 60 هرتز
الجهد المدخل الاسمي 220-240VAC 50 هرتز / 60 هرتز
نطاق الجهد المدخل المتردد 200-240VDC
تيار المدخل 0.22A ماكس
التيار الداخلي < 15A (نصف عرض النبضات الحالية 100US) @ 230VAC
عامل الطاقة ≥0.95 @ 230VAC (حمل كامل)
التشوه الهارموني الكلي نموذجي: 13% (@ 230Vac ، حمولة 100٪)
طاقة الاستعداد ≤0.5W ((@ 230Vac عند إيقاف تشغيل PUSH أو DALI)
الكفاءة 86%ماكس. @230VAC (حمل كامل)
طريقة الأسلاك محطة الدفع، القطع العرضي للسلك:0.75-1.5ملم2

مفكّك دائرة آلي

(حساب التيار في السلك)

 النوع C10 C13 C16 C20 C25
الرقم 30 40 50 70 80
النوع B10 B13 B16 B20 B25
الرقم 20 25 30 45 50
الناتج وضع العمل التيار المستمر
نوع الحمولة مصباح LED
تلميع / خالية من التلميع قيمة التلميع: أقل من 2٪ لمجموعة الضوء الكاملة
وقت البدء < 1s (@ 230Vac)
الجهد الخارجي بدون حمولة 68VDC ماكس
نطاق الجهد الخارجي للحمل 6-58VDC
الطاقة الخارجة بالكامل 40واط كحد أقصى
التيار الخارجي للحمل 600~1200mA: للتفاصيل
التيار الثابت / الجهد الدقيق دقة التيار الثابت ± 5%
طريقة الأسلاك محطة الدفع، القطع العرضي للسلك:0.75-1.5ملم2
طريقة التحكم الضوء الأساسي للضغط التخفيف الأساسي للضغط (max.lead length:20M)
1-10 فولت التخفيف 1-10 فولت ضبابي ((تيار منفذ < 1MA)
(أقصى طول الرصاص:20M)
نطاق الضبابية الضبابية الرئيسية PUSH و DALI: 0%-100%
1-10 فولت ضبابية: 2٪ - 100٪
الضبابية الرئيسية PWM 1-10 فولت منفذ PWM الضبابية (3KHZ-8KHZ)
مقياس الطاقة نعم، 100kΩ
التخفيف DALI ضبابية DALI (max.lead length:300M)
الاستثناء(ب)التناوبRالمواصفات الخروج فوق درجة الحرارة
الحماية		 نعم، بدون وظيفة التعافي الذاتي ((يمكن الاستفسار)
حماية الاختصار الخارجي نعم، بدون وظيفة التعافي الذاتي ((يمكن الاستفسار)

التشغيل

البيئة

 درجة حرارة العمل / الرطوبة -25°C~50°C الرطوبة: 85% (غير مكثفة)
درجة حرارة التخزين / الرطوبة -40°C~80°C، الرطوبة:10%~95%
الحد الأقصى لدرجة الحرارة في الحالة ((Tc)) 85 درجة مئوية

السلامة والإلكترونيات الكهرومغناطيسية

 معيار EMC EN55015 EN61547 EN61000-3-2
معيار بروتوكول DALI IEC62386-102 IEC62386-207 DT6
معيار السلامة EN61347-1 EN61347-2-13
الشهادة ENEC SEMKO CB CE
مقاومة الجهد 3750فاكس، 5mA، 60s (مدخل L N-مخرج SEC)
غيرها درجات الحماية IP20
نوع الحماية الفئة الثانية
نوع المنشأة المنشأة المستقلة
بعد التثبيت 123*79*24ملم
وظيفة الذاكرة نعم، PUSH انقطاع الذاكرة
مزامنة التخفيف PUSH 20 وحدة كحد أقصى
متطلبات التعبئة الصندوق الأبيض + التعليمات الصندوق الخارجي
الوزن 162 غرام
الحياة 50000h @Ta كامل الحمل
الملاحظة: يتم اختبار جميع المعلمات عند فولتاج المدخل 230 فاكس وبيئة 25 درجة ما لم يتم تحديدها.


[الأبعاد (وحدة: مليمتر)]

كل شيء في واحد بما في ذلك DALI2 1/10V PUSH Dimming مع التيار القابل للتعديل 700ma -1200ma 40W مدفع ثابت قابل للتعديل 0كل شيء في واحد بما في ذلك DALI2 1/10V PUSH Dimming مع التيار القابل للتعديل 700ma -1200ma 40W مدفع ثابت قابل للتعديل 1



[مخطط الأسلاك]

  • إصبع ضوءمينغ

- نعمكل شيء في واحد بما في ذلك DALI2 1/10V PUSH Dimming مع التيار القابل للتعديل 700ma -1200ma 40W مدفع ثابت قابل للتعديل 2

  • إصبعبداليضئيلمينغ

كل شيء في واحد بما في ذلك DALI2 1/10V PUSH Dimming مع التيار القابل للتعديل 700ma -1200ma 40W مدفع ثابت قابل للتعديل 3

  • إصبعج1-10 فولتضئيلمينغ

كل شيء في واحد بما في ذلك DALI2 1/10V PUSH Dimming مع التيار القابل للتعديل 700ma -1200ma 40W مدفع ثابت قابل للتعديل 4



[التخفيض]

كل شيء في واحد بما في ذلك DALI2 1/10V PUSH Dimming مع التيار القابل للتعديل 700ma -1200ma 40W مدفع ثابت قابل للتعديل 5



[دالمنحنى]

كل شيء في واحد بما في ذلك DALI2 1/10V PUSH Dimming مع التيار القابل للتعديل 700ma -1200ma 40W مدفع ثابت قابل للتعديل 6



[إعداد معدل التروس الحالي]

التيار ((mA) DIP (بوماكس)) أخرج ((V)
1 2 3 4
700 - - - - 39.9 9 ‬ 57
750 على - - - 40.5 9 ‬ 54
800 - على - - 40.0 9 ‬ 50
850 على على - - 39.9 9 ‬ 47
900 على - على - 40.5 9 ‬ 45
950 - على على - 39.9 9 ‬ 42
1000 على على على - 40.0 9 ‬ 40
1050 - - على على 39.9 9 ‬ 38
1100 على - على على 39.6 9 ‬ 36
1150 - على على على 39.1 9 ‬ 34
1200 على على على على 39.6 9 ‬ 33



[تشغيل / إيقاف تشغيل ووصف لعملية التخفيف]

A. اضغط على مفتاح PUSH لفترة قصيرة (وقت الضغط قصير 0.1S-1S) ، وسيتم تشغيل أو إيقاف تشغيل برنامج تشغيل LED.

ب. الضبابية: اضغط واحتفظ بمفتاح PUSH (1S-8S) ، ويمكن لسائق LED تحقيق الضبابية أو الإضاءة أو الضبابية ، نطاق الضبابية هو 2-100٪.

C. الذاكرة: تمتلك PUSH dimming وظيفة الذاكرة الضبابية.

D. مزامنة الضبابية: يمكن مزامنة الطاقة المتصلة بنفس مفتاح PUSH عن طريق الضغط على مفتاح PUSH والاحتفاظ به لفترة أطول من 15 ثانية

وضع إضاءة الضوء DALI: قم بتوصيل مصدر الطاقة بنظام DALI ، ويمكن إضاءة الضوء بواسطة مضيف DALI. نطاق الضوء هو 0-100٪.



[انتباه]

1) يجب توصيل سلسلة LED بالحمل قبل تشغيل طاقة المدخل ، وإلا فقد تتلف سلسلة LED.

2) بعد إيقاف تشغيل مدخل محرك LED ، سيكون هناك توتر متبقي في المخرج ، والذي يمكن الحفاظ عليه لمدة 3 دقائق تقريبًا.
