| مكان المنشأ | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE, RED, UKCA, SAA, CB |
| رقم الموديل | ام سي 130 اس 1 |
| الحد الأدنى لكمية | 100 قطعة |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | كيس فقاعة + اللوح + كرتون (K = A) |
| وقت التسليم | 1 ، عينة والنظام الصغير: في غضون 5 أيام عمل بعد تلقي دفعتك. 2 ، الطلب بالجملة: 4-5 أسابيع بعد تلقي ا |
| شروط الدفع | تي/تي |
| القدرة على العرض | 10000 جهاز كمبيوتر شخصى / شهر |
تفاصيل المنتج
| الجهد المقنن | 220-240 فولت تيار متردد، 50/60 هرتز | الطاقة الاحتياطية | .50.5 واط |
|---|---|---|---|
| التحكم في الإخراج | تشغيل/إيقاف | سعة التحميل | 200 واط (حثي/LED) ؛ 400 واط (مقاوم) |
| تردد التشغيل | 5.8 جيجا هرتز ± 75 ميجا هرتز، نطاق موجة ISM. | حياة | ضمان 5 سنوات @Ta |
| إبراز | جهاز استشعار حركة التيار المتردد للضوء الثلاثي,ضوء سقف جهاز استشعار الحركة,مستشعر الحركة المتردد مع وظيفة تشغيل / إيقاف |
||
منتوج وصف

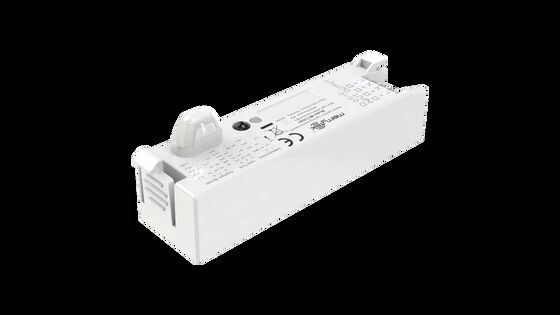

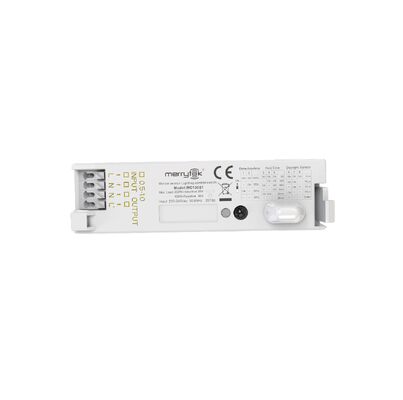

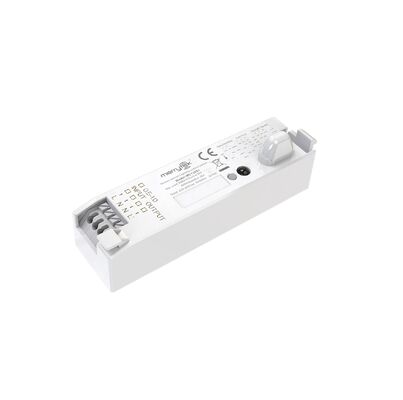

مستشعر حركة تشغيل/إيقاف للأضواء المقاومة للماء وأضواء السقف
ميزات المنتج
- هوائي ثنائي القطب مصغر حاصل على براءة اختراع مصمم لأضواء السقف
- مناسب لصواني LED المعدنية المدمجة دون إطلاق إنذار كاذب
- حجم مدمج لا يؤثر على توزيع الضوء
- أداء جانبي منخفض يمنع الإنذارات الكاذبة في مساحات الانعكاس المعدني
- طاقة إرسال منخفضة تضمن عدم الإضرار بالبشر
- بيانات المستشعر قابلة للتكوين عبر مفتاح DIP وجهاز التحكم عن بعد
- غير متأثر بدرجة الحرارة والرطوبة والضوضاء والغبار والعوامل البيئية الأخرى
المعلمات الفنية
| الإدخال | |
|---|---|
| الجهد المقنن | 220-240 فولت تيار متردد 50/60 هرتز |
| طاقة الاستعداد | أقل من أو يساوي 0.5 واط |
| اختبار الاندفاع | L--N: 1 كيلو فولت |
| الإخراج | |
| التحكم في الإخراج | تشغيل-إيقاف |
| قدرة التحميل | 200 واط (حثي/LED)؛ 400 واط (مقاوم) |
| أقصى قدرة اندفاع | مرحل 10 أمبير: 30 أمبير (50% Ipeak، عرض النبضة = 200 ميكرو ثانية، 230 فولت تيار متردد حمل كامل، بدء بارد) |
| معلمات المستشعر | |
| تردد التشغيل | 5.8 جيجاهرتز ±75 ميجاهرتز، نطاق موجة ISM |
| طاقة الإرسال | 1 ميجاوات كحد أقصى. |
| نصف قطر الكشف | r ≥ 3 متر (تركيب السقف)، r ≥ 8 متر (تركيب الجدار) سرعة الحركة: 1 متر/ثانية، حساسية 100%، شخص بارتفاع 165 سم |
| ارتفاع التركيب | 2.5-5 متر (تركيب السقف)، 2-3 متر (تركيب الجدار) |
| البيئة | |
| درجة حرارة التشغيل | -25 درجة مئوية إلى 60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 80 درجة مئوية، الرطوبة: ≤ 85% (غير متكثف) |
| الشهادات والمعايير | |
| الشهادات | CE، RED، UKCA، SAA، CB |
| المتطلبات البيئية | متوافق مع RoHS 2.0، Reach |
| تصنيف IP | IP20 |
| مواصفات أخرى | |
| الأسلاك | كتلة طرفية من نوع الضغط، أسلاك 0.5-0.75 مم² |
| التركيب | مدمج |
| الحزمة | كيس فقاعات + فاصل + كرتون (K=A) |
| الوزن الصافي | 36 جرام ± 3 جرام |
| العمر الافتراضي | ضمان 5 سنوات |
وصف الوظيفة
| الوظيفة | الوصف |
|---|---|
| وظيفة التشغيل/الإيقاف | عندما يتم ضبط مستشعر ضوء النهار على "تعطيل" أو تكون سطوع البيئة أقل من القيمة المحددة مسبقًا، ينشط المستشعر عند اكتشاف الحركة ويشغل الضوء. ينطفئ الضوء عند انتهاء وقت الانتظار. |
| تعتيم بخطوتين | غير متوفر |
| تعتيم بثلاث خطوات | غير متوفر |
| حصاد ضوء النهار | غير متوفر |
| أولوية ضوء النهار | غير متوفر |
معلومات المنتج
رسوم بيانية للأبعاد:
تم تصميم المستشعر لتوصيل حمل واحد فقط. قد يؤدي توصيل أكثر من حمل إلى تلف المستشعر.

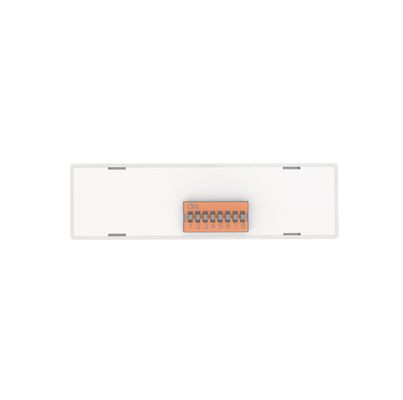

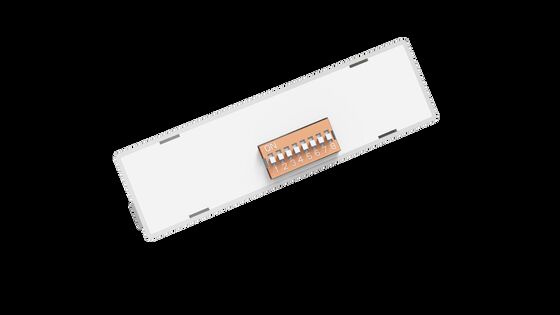

إعداد مفتاح DIP
رسم بياني لتكوين مفتاح DIP
التهيئة
بعد تشغيل الطاقة، يقوم المستشعر تلقائيًا بتشغيل الضوء إلى سطوع 100% وإطفاء الضوء في غضون 10 ثوانٍ. أثناء التهيئة، لا يستطيع المستشعر اكتشاف الحركة.
الإعدادات الافتراضية
الحساسية: 100%، وقت الانتظار: 5 ثوانٍ، مستشعر ضوء النهار: تعطيل
ملاحظات التطبيق
- يجب تركيب المستشعر بواسطة كهربائي محترف. يرجى إيقاف تشغيل الطاقة قبل التركيب أو التوصيل أو ضبط مفاتيح DIP.
- لا يمكن للموجات الدقيقة اختراق المعدن. لا تضع المنتج في مصباح معدني مغلق أو شبه مغلق. لا يُسمح بتغطية الجزء العلوي من المنتج بالمعدن أو الزجاج. إذا كان الهوائي بحاجة إلى المرور عبر لوحة معدنية، فتأكد من أن الجزء العلوي من المستشعر قريب من اللوحة المعدنية.
- ترتبط منطقة الحساسية بسرعة حركة الأجسام وحجم الأجسام المتحركة وارتفاع التركيب وزاوية التركيب وبيئة العمل والمواد العاكسة. منطقة الكشف المعطاة هي قيمة نموذجية تم قياسها بواسطة مختبرين بارتفاع 165 سم في بيئة مفتوحة داخلية.
- يتم قياس عتبات ضوء النهار في يوم مشمس بدون ظل في حالة انعكاس الضوء المحيط المنتشر. تسبب البيئات والمناخات المختلفة قيم سطوع مختلفة.
- يوصى بأن تكون مسافة التركيب بين المستشعرات أكبر من 2 متر، وأن تكون مسافة التركيب بين المستشعرات وأجهزة التوجيه أكبر من 2 متر.
- يجب ألا يتم تغطية المستشعر أو إخفاؤه بالمعدن أو لوحة الدوائر المطبوعة أو صينية LED وما إلى ذلك. يجب أن تكون المسافة بين هوائي المستشعر والمواد المحيطة أكبر من 5 مم. يجب ألا تكون هناك مسارات معدنية أو لوحات دوائر مطبوعة بالقرب من هوائي المستشعر. يوصى بسماكة الغطاء بـ 2 مم، مع مسافة بين هوائي المستشعر والغطاء أكبر من 3.2 مم.
- سيتم اعتبار إشارات الاهتزاز إشارات حركة لتشغيل المستشعر. قم بتركيب المستشعر بعيدًا عن الأجسام التي تهتز لفترات طويلة، مثل المعدات المعدنية الكبيرة والأنابيب ومخارج تكييف الهواء وفتحات العادم ومنافذ آلات شفط الدخان والمراوح المهتزة. قد تسبب الحيوانات الأليفة في منطقة الكشف إنذارات كاذبة.
- يجب أن يكون سطح هوائي وحدة الميكروويف بعيدًا عن مدخل التيار المتردد، ومخرج التيار المستمر، وجسر التقويم، والمحول، وأنبوب المفتاح، والأجهزة الأخرى عالية الطاقة لتجنب تأثير الإشارات عالية التردد على التشغيل العادي.
- المستشعر للاستخدام الداخلي فقط. سيتأثر التأثير المقاوم للماء للاستخدام الخارجي أو شبه الخارجي. قد تسبب الرياح والأمطار والأجسام المتحركة إنذارات كاذبة.
