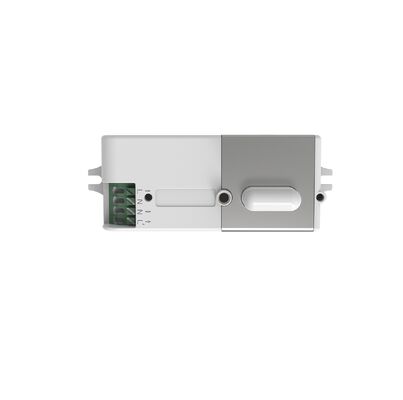

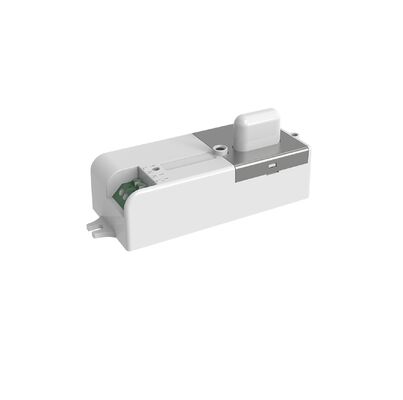

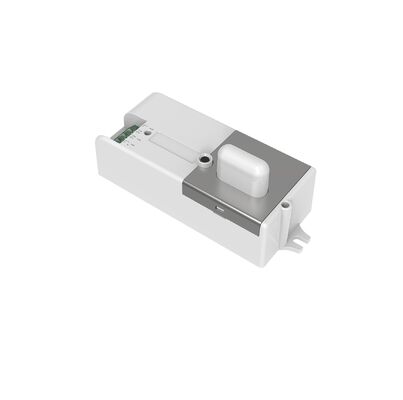

إضاءة فائقة النحافة ثلاثية المقاومة مع مستشعر حركة تشغيل/إيقاف، متوافقة مع أحدث معايير ERP، إعداد مفتاح DIP MC098S 3
| مكان المنشأ | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE, RED |
| رقم الموديل | MC098S 3 |
| الحد الأدنى لكمية | 100 قطعة |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | كيس الفقاقيع+اللوحة + الكرتون ((K=A) |
| وقت التسليم | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وا |
| شروط الدفع | تي/تي |
| القدرة على العرض | 10000 قطعة/شهر |
تفاصيل المنتج
| الجهد المقنن | 220-240 فولت تيار متردد، 50 هرتز/60 هرتز | الطاقة الاحتياطية | .50.5 واط |
|---|---|---|---|
| وضع العمل | وظيفة التشغيل/الإيقاف | سعة التحميل | 400 واط (حثي) ؛ 800 واط (مقاوم) |
| ارتفاع التركيب | 2.5-6 م | حياة | ضمان 5 سنوات @Ta 230V حمولة كاملة |
| إبراز | مستشعر حركة ضوء ثلاثي المقاومة فائق النحافة,مستشعر حركة تشغيل/إيقاف مع مفتاح Dip,ضوء مستشعر حركة متوافق مع ERP |
||
منتوج وصف
ضوء فائق النحافة ثلاثي المقاومة مع مستشعر حركة تشغيل/إيقاف
ميزات المنتج
- براءة اختراع هوائي المستشعر منخفض المقاومة تساعد في مقاومة التداخل من الإشارات اللاسلكية مثل 5G، Wi-Fi، Bluetooth
- تصميم الهوائي ثنائي القطب الحاصل على براءة اختراع يوفر اكتشافًا موثوقًا، ويتجنب التشغيل الخاطئ عندما يتم دمج المستشعر في ألواح LED معدنية
- يتوافق مع معايير موافقة RED
- مزود طاقة تبديل غير معزول يحافظ على امتثال قيمة PF لأحدث معايير ERP
- حساسية اكتشاف قابلة للتعديل عبر مفاتيح DIP لمواقع التركيب المختلفة
- تصميم فائق النحافة خصيصًا لأضواء LED ثلاثية المقاومة
- يدعم أقصى ارتفاع تركيب 6 أمتار
- ضمان 5 سنوات
المعلمات الفنية
| مواصفات الإدخال | |
|---|---|
| نطاق جهد التشغيل | 198-264 فولت تيار متردد، 50 هرتز/60 هرتز |
| الجهد المقنن | 220-240 فولت تيار متردد، 50 هرتز/60 هرتز |
| طاقة الاستعداد | ≤0.5 واط |
| اختبار الاندفاع | L-N: 1 كيلو فولت |
| مواصفات الإخراج | |
| وضع التشغيل | وظيفة التشغيل/الإيقاف |
| نوع الحمل | حثي أو مقاوم |
| سعة الحمل | 400 واط (حثي)؛ 800 واط (مقاوم) |
| أقصى سعة اندفاع | 30 أمبير (50% Ipeak، عرض النبضة =500 ميكرو ثانية، 230 فولت تيار متردد حمل كامل، بدء بارد)؛ 60 أمبير (50% Ipeak، عرض النبضة =200 ميكرو ثانية، 230 فولت تيار متردد، حمل كامل، بدء بارد) |
| معلمات المستشعر | |
| تردد التشغيل | 5.8 جيجاهرتز ±75 ميجاهرتز، نطاق ISM |
| طاقة الإرسال | 0.5 ميجاوات كحد أقصى. |
| وقت الانتظار | 5 ثوانٍ/30 ثانية/90 ثانية/5 دقائق/20 دقيقة/30 دقيقة |
| حساسية الاكتشاف | 100%/75%/50%/25% |
| مستشعر ضوء النهار | 2 لوكس/10 لوكس/30 لوكس/50 لوكس/تعطيل |
| نصف قطر الاكتشاف | 4-6 متر (ارتفاع تركيب 3 متر) |
| ارتفاع التركيب | مدعوم 2.5-6 متر، 4 متر لأقصى نصف قطر اكتشاف |
| زاوية الاكتشاف | 150 درجة (مثبت على الحائط)، 360 درجة (مثبت على السقف) |
| بيئة التشغيل | |
| درجة حرارة التشغيل | -25 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +80 درجة مئوية (الرطوبة: 10%-95% غير متكثف) |
| معايير الشهادات | |
| معايير السلامة | EN61058-1 |
| معايير EMC | EN300440؛ EN301489-1؛ EN55015؛ EN61547؛ EN61000-3-2؛ EN61000-3-3؛ EN62479 |
| المتطلبات البيئية | متوافق مع RoHS |
| شهادة | CE، RED |
| مواصفات أخرى | |
| الأسلاك | أطراف توصيل بالضغط، قطر السلك: 0.75-1.5 مم² |
| تصنيف IP | IP20 |
| فئة الحماية | الفئة الثانية |
| التركيب | مدمج |
| الأبعاد | 77.5 × 34.5 × 22 ملم |
| العبوة | كيس فقاعات + فاصل + كرتون (K=A) |
| الوزن الصافي | 58±2 جرام |
| العمر الافتراضي | ضمان 5 سنوات عند درجة حرارة 23 درجة مئوية وحمل كامل 230 فولت |
ملاحظة: تتأثر منطقة الاكتشاف بحجم الجسم المتحرك وسرعة الحركة. تم اختبار منطقة الاكتشاف بواسطة شخص بارتفاع 170 سم يمشي بسرعة 0.3 متر/ثانية.
وصف الوظيفة
وظيفة التشغيل/الإيقاف
تم تصميم المستشعر لتوصيل حمل واحد فقط. قد يؤدي توصيل أكثر من حمل إلى تلف المستشعر.
نمط الإشعاع
التركيب على السقف
ارتفاع التركيب على السقف: 3 متر
الحساسية: 100%/75%/50%/25%
الحساسية: 100%/75%/50%/25%
حركة عادية (السرعة: 1 متر/ثانية)
حركة بطيئة (السرعة: 0.3 متر/ثانية)
ارتفاع التركيب على السقف: 6 متر
الحساسية: 100%/75%
الحساسية: 100%/75%
حركة عادية (السرعة: 1 متر/ثانية)
حركة بطيئة (السرعة: 0.3 متر/ثانية)
فقط حساسية الاكتشاف 100%/75% تعمل عند التركيب على ارتفاع 6 أمتار. حساسية 25%/50% غير قادرة على اكتشاف إشارة الحركة.
إعدادات مفتاح DIP
إعدادات مستشعر ضوء النهار
| المفتاح 1 | المفتاح 2 | المفتاح 3 | الإعداد |
|---|---|---|---|
| تشغيل | تشغيل | تشغيل | 2 لوكس |
| - | تشغيل | تشغيل | 10 لوكس |
| - | تشغيل | - | 30 لوكس |
| - | - | تشغيل | 50 لوكس |
| - | - | - | تعطيل |
إعدادات وقت الانتظار
| المفتاح 4 | المفتاح 5 | المفتاح 6 | الإعداد |
|---|---|---|---|
| تشغيل | تشغيل | تشغيل | 5 ثوانٍ |
| تشغيل | تشغيل | - | 30 ثانية |
| تشغيل | - | تشغيل | 90 ثانية |
| تشغيل | - | - | 5 دقائق |
| - | تشغيل | تشغيل | 20 دقيقة |
| - | - | - | 30 دقيقة |
إعدادات منطقة الاكتشاف
| المفتاح 7 | المفتاح 8 | الإعداد |
|---|---|---|
| تشغيل | تشغيل | 100% |
| تشغيل | - | 75% |
| - | تشغيل | 50% |
| - | - | 25% |
يعني "تعطيل" أن مستشعر ضوء النهار لا يعمل. سيقوم بتشغيل الضوء بمجرد اكتشاف الحركة بغض النظر عن الضوء المحيط.
وظيفة التجاوز
قم بإيقاف تشغيل الطاقة، ثم قم بتبديل المستشعر تشغيل/إيقاف 3 مرات بسرعة (تشغيل-إيقاف-تشغيل-إيقاف-تشغيل) في غضون ثانيتين لتجاوز وظيفة المستشعر. ستومض الأضواء 3 مرات ثم تعمل بشكل دائم. قم بإيقاف تشغيل الطاقة وتشغيلها مرة أخرى لاستعادة وظيفة المستشعر.
التهيئة
بعد تشغيل الطاقة، يقوم المستشعر تلقائيًا بتشغيل الضوء بسطوع 100%. بعد 10 ثوانٍ، يقوم بإيقاف تشغيل الضوء. أثناء التهيئة، لا يستطيع المستشعر اكتشاف الحركة.
الإعدادات المصنعية
منطقة الاكتشاف: 100%، وقت الانتظار: 5 ثوانٍ، مستشعر ضوء النهار: تعطيل
إشعار التطبيق
- يجب تركيب المستشعر بواسطة كهربائي محترف. يرجى إيقاف تشغيل الطاقة قبل التركيب أو التوصيل أو تغيير إعدادات مفتاح DIP.
- المستشعرات المثبتة في أغطية مصابيح بلاستيكية وزجاجية ستقلل من الحساسية. لكل زيادة بمقدار 3 مم في السماكة، تقل الحساسية بنسبة 20%.
- يتم قياس عتبة حساسية الضوء في البيئات المشمسة بدون ظلال أو انعكاس منتشر للضوء المحيط. تختلف مستويات لوكس المحيط حسب البيئة والطقس والمناخ والوقت من اليوم والموسم.
- قد تحتاج معلمات المستشعر إلى إعادة تكوين في بيئات تركيب مختلفة.
- هذا المستشعر للاستخدام الداخلي فقط. الاستخدام الخارجي يؤثر على مقاومة الماء. قد تتسبب الرياح والأمطار والأجسام المتحركة في تشغيل خاطئ.
- يجب أن تكون المسافة بين أي مستشعرات حثية أكبر من 3 أمتار.
- لا تضع المستشعر بالقرب من الأجسام عالية الكثافة مثل الجدران المعدنية أو الزجاجية أو الخرسانية لتجنب التشغيل الخاطئ. عند التركيب في مصابيح معدنية أو أسطح عاكسة أو بيئات مغلقة، قد يتسبب انعكاس الميكروويف في تشغيل خاطئ - قلل الحساسية أو اتصل بالشركة المصنعة للحصول على الدعم.
- تأكد من عدم وجود إشارات متحركة حول المستشعر (مراوح، محركات تيار مستمر، أنابيب صرف صحي، مخارج هواء) لمنع التشغيل الخاطئ.
- اختبر 5 عينات قبل التطبيق الجماعي في مشاريع الإضاءة الجديدة.
- المواصفات الفنية قابلة للتغيير دون إشعار بسبب التحسين المستمر.
- عندما يتم دمج المستشعر تحت لوحة معدنية، تأكد من أن سطح المستشعر قريب بسلاسة من اللوحة المعدنية بدون فجوة.
