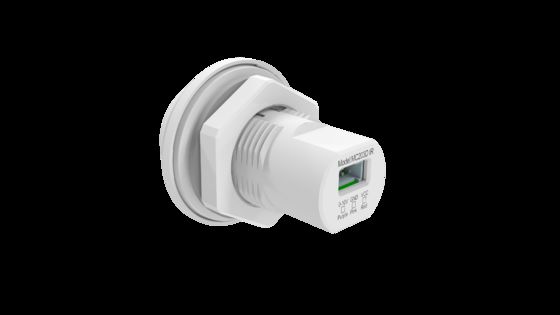

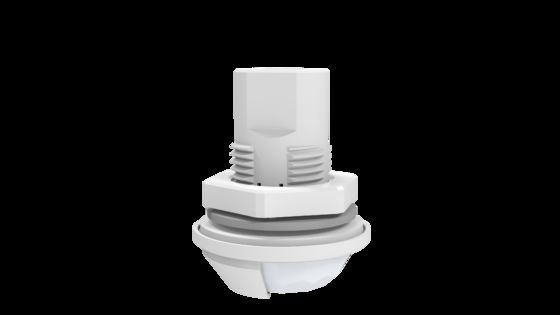

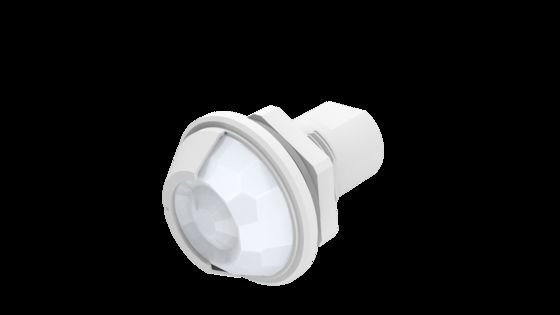

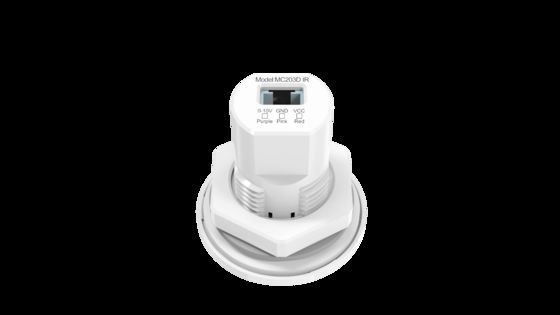

جهاز استشعار حركة PIR قابل للتخفيف 12Vdc للضوء الثلاثي الدليل ، واجهة Zhaga Book20 ، مرآب وقوف السيارات قابلة للتطبيق MC203D IR/1
| مكان المنشأ | شنتشن ، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE |
| رقم الموديل | MC203D IR 1/ MC203D IR |
| الحد الأدنى لكمية | 100pcs |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | اللوح + الكرتون (K=A) |
| وقت التسليم | 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي الدفع الخاص بك. 2 ، الجزء الأكبر: 3-4 أسابيع بعد است |
| شروط الدفع | ر/ر |
| القدرة على العرض | 10000 pcs/month |
تفاصيل المنتج
| الجهد المقنن | 12 ± 1VDC | العمل الحالي | <15 مللي أمبير |
|---|---|---|---|
| إشارة الإخراج | 5V PWM Dimming/ 0-10V تعتيم | ارتفاع التركيب | 3M النموذجي (4.5m كحد أقصى) |
| درجة حرارة التشغيل | -20 ℃ -55 ℃ | شهادة | م |
| حياة | 5 سنوات ضمان @att (داخلي) | وضع الكشف | كشف PIR |
| إبراز | 12Vdc dimmable PIR motion sensor,Zhaga Book20 PIR sensor,parking garage motion sensor |
||
منتوج وصف
مستشعر حركة PIR قابل للتعتيم 12 فولت تيار مستمر لمصباح مقاوم للماء، واجهة Zhaga Book20، مناسب لمواقف السيارات
ميزات المنتج
- واجهة Zhaga20
- ارتفاع تركيب أقصى 4.5 متر، مناسب لمواقف السيارات
- مستشعر حركة PIR لمصباح مقاوم للماء
- تصميم IP65
- يمكن تعديل معلمات المستشعر عن بعد
المعلمات الفنية
الإدخال
| الجهد المقنن | 12±1VDC |
| تيار العمل | <15mA |
| جهد التموج | <100mVp-p |
الإخراج
| إشارة الخرج | MC203D IR 1 | MC203D IR |
| إشارة تعتيم PWM 5 فولت | إشارة تعتيم 0-10 فولت |
معلمات المستشعر
| وضع الكشف | كشف PIR |
| منطقة الكشف | 100% /75%/50%/25% |
| وقت الاحتفاظ | 5 ثوانٍ/30 ثانية/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/20 دقيقة/30 دقيقة |
| فترة الاستعداد | 0 ثانية/10 ثوانٍ/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/30 دقيقة/+∞ |
| مستشعر ضوء النهار |
عتبة ضوء النهار: 5 لوكس/15 لوكس/30 لوكس/50 لوكس/100 لوكس/150 لوكس/999 لوكس (تعطيل) (حالة انتشار محيطي)
أولوية ضوء النهار: تشغيل | إيقاف
5 لوكس: 55-105 لوكس
15 لوكس: 65-115 لوكس
30 لوكس: 80-130 لوكس
50 لوكس: 100-150 لوكس
100 لوكس: 150-250 لوكس
150 لوكس: 200-300 لوكس
|
| مستوى التعتيم | 10% (1.4-1.6 فولت) 20% (1.9-2.1 فولت) 30% (2.9-3.1 فولت) 50% (4.9-5.1 فولت) |
| نطاق الكشف (نصف القطر) | 2-4 متر (داخلي، حساسية 100%، لا يوجد ضوء شمس مباشر على المستشعر؛ درجة حرارة 25 درجة مئوية) |
| ارتفاع التركيب | 3 متر نموذجي (4.5 متر كحد أقصى) |
البيئة
| درجة حرارة العمل (Ta) | -20 درجة مئوية - 55 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +80 درجة مئوية الرطوبة: ≤85% (بدون تكثيف) |
معايير الشهادات
| معتمد | CE |
| المتطلبات البيئية | متوافق مع متطلبات RoHS 2.0، Reach |
| تصنيف IP | IP65 |
مواصفات أخرى
| الأسلاك | سلك 3 سنون 378±8 مم |
| متطلبات التركيب | تركيب في المركز أو جانب المصنع العالي |
| متطلبات التعبئة | فاصل + كرتون (K=A) |
| الوزن الصافي | 10±3 جرام |
| العمر الافتراضي | ضمان 5 سنوات عند درجة حرارة محيطة (داخلي) |
عندما تقترب درجة الحرارة المحيطة من نطاق درجة حرارة جسم الإنسان (36 درجة مئوية ~ 37 درجة مئوية / 96.8 ~ 98.6 درجة فهرنهايت)، سيضعف كشف حركة PIR بشكل كبير أو لن يستجيب.
عندما تكون درجة حرارة البيئة المحيطة أو درجة حرارة صينية LED أعلى من 55 درجة مئوية / 131 درجة فهرنهايت، قد تحدث إثارة خاطئة، يرجى محاولة تقليل حساسية الكشف للتحسين. إذا استمرت الإثارة الخاطئة، فلا ينبغي استخدام مستشعر PIR في المساحة.
وصف الوظيفة
| وظيفة التشغيل/الإيقاف | تم ضبط فترة الاستعداد على "0 ثانية" |
| تعتيم بخطوتين | تم ضبط فترة الاستعداد على "+∞" |
| تعتيم بثلاث خطوات | تم ضبط فترة الاستعداد على "10 ثوانٍ/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/30 دقيقة" |
| أولوية ضوء النهار | اضغط عن بعد على وضع DH وتم ضبط مستشعر ضوء النهار على "5 لوكس/15 لوكس/30 لوكس/50 لوكس/100 لوكس/150 لوكس" |
| حصاد ضوء النهار | غير متوفر |
معلومات المنتج
- الأبعاد (الوحدة: مم)
- الأسلاك
نطاق الكشف
جهاز التحكم عن بعد
التهيئة
بعد تشغيل الطاقة، سيتم تسخين المستشعر لمدة 45-60 ثانية ثم يبدأ في العمل.
الإعداد الافتراضي
الحساسية: 100%، وقت الاحتفاظ: 5 ثوانٍ، مستشعر ضوء النهار: تعطيل، فترة الاستعداد: 0 ثانية، مستوى تعتيم الاستعداد: 10%
إشعار التطبيق
- يجب تركيب المستشعر بواسطة كهربائي محترف. يرجى فصل الطاقة قبل التركيب والأسلاك وتغيير المعلمات.
- لا يمكن لمستشعر PIR اختراق أي مواد، يرجى التأكد من عدم وجود عوائق بين المستشعر والأشخاص/الأشياء المتحركة.
- قد يجد المستشعر صعوبة في اكتشاف الأشخاص إذا كانوا يرتدون ملابس سميكة في فصل الشتاء البارد.
- سيتم اعتبار الإشارات الحرارية كإشارات متحركة لتشغيل المستشعر. تجنب توجيه المستشعر نحو مكيف الهواء أو أي مصدر حرارة آخر.
- المستشعر للاستخدام الداخلي فقط. قد يؤثر ضوء الشمس الخارجي على اكتشاف المستشعر.
- نظرًا للتحسين المستمر، قد تتغير محتويات هذه التعليمات دون إشعار مسبق.
- قد يختلف أداء التعتيم عند العمل مع مشغلات 0-10 فولت مختلفة.
- يتم قياس عتبة ضوء النهار في بيئة مشمسة بدون ظلال وانعكاس منتشر للضوء المحيط. قد يختلف مستوى لوكس المحيط في بيئات مختلفة، وظروف جوية، ومناخات، وأوقات من اليوم، وفصول مختلفة.
- مسافة الكشف مرتبطة بارتفاع الأشخاص، وارتفاع التركيب، وزاوية التركيب، ودرجة حرارة بيئة العمل، وما إلى ذلك.
يجب استخدام هذا المنتج مع مصدر طاقة تيار مستمر مثبت الجهد يكون جهد إدخاله مستقرًا وعامل تموج منخفضًا (عامل التموج أقل من 100 مللي فولت؛ تيار الحمل أكبر من 25 مللي أمبير).
عند التركيب في بيئة جديدة، يرجى تركيب واختبار 5 قطع على الأقل من المنتج أولاً قبل التركيب بالجملة.
ملاحظات هامة حول مستشعر PIR
PIR هو مستشعر الأشعة تحت الحمراء الكهروحرارية الذي يكتشف التغيرات في الأشعة تحت الحمراء. يرجى الانتباه إلى الأمور التالية أثناء الاستخدام الفعلي:
- اكتشاف مصادر الحرارة بخلاف جسم الإنسان
- درجة حرارة مصدر الحرارة لا تتغير أو مصدر الحرارة لا يتحرك
- عوامل بيئية أخرى ذات صلة وانتهاكات مبدأ تطبيق PIR تؤثر
سيناريوهات الإثارة الخاطئة المحتملة
- عندما تدخل الحيوانات الصغيرة نطاق الكشف
- عندما تتعرض الأشعة تحت الحمراء البعيدة من ضوء الشمس، ومصابيح السيارات، والمصابيح المتوهجة، وما إلى ذلك، مباشرة للمستشعر
- عندما تتغير درجة الحرارة في نطاق الكشف بشكل كبير بسبب الهواء الدافئ، أو الهواء البارد من معدات البيوت البلاستيكية الباردة، أو بخار الماء من أجهزة الترطيب، وما إلى ذلك.
سيناريوهات عدم الإثارة المحتملة
- عندما تكون هناك مواد مثل الزجاج والأكريليك التي تحجب انتقال الأشعة تحت الحمراء البعيدة بين المستشعر وجسم الكشف.
- مصدر الحرارة داخل نطاق الكشف بالكاد يتحرك أو يتحرك بسرعة عالية.
