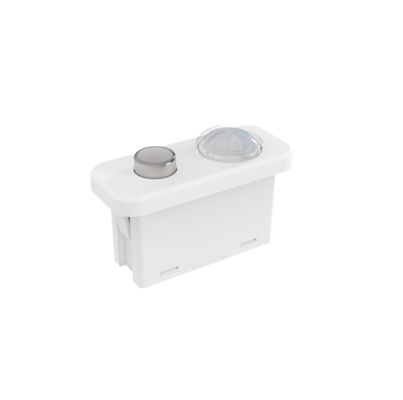

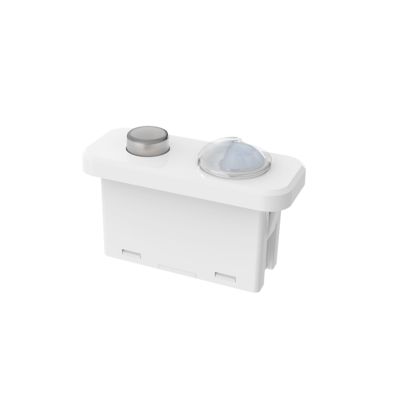

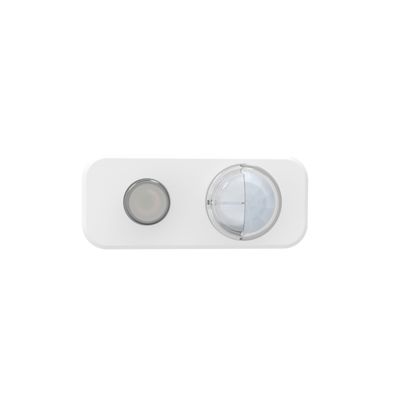

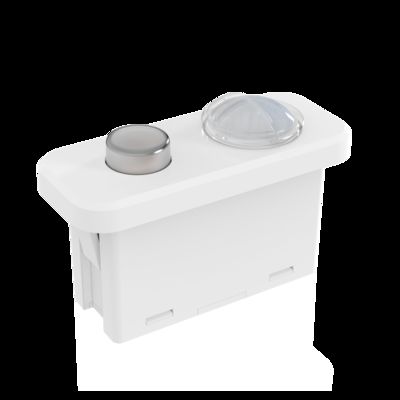

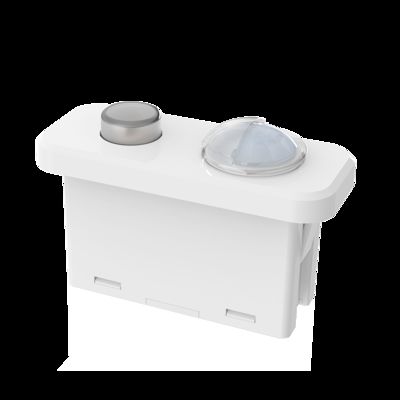

مستشعر الحركة PIR 12Vdc مع PWM الضوء الضوئي للضوء لوحة، وظيفة الأولوية النهارية MC182D IR 1
| مكان المنشأ | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE |
| رقم الموديل | MC182D IR 1 |
| الحد الأدنى لكمية | 100PCS |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | اللوح + الكرتون (K=A) |
| وقت التسليم | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وط |
| شروط الدفع | T/T |
| القدرة على العرض | 10000 قطعة / شهر |
تفاصيل المنتج
| جهد التشغيل | 12 ± 1VDC | التشغيل الحالي | 25 ± 5MA |
|---|---|---|---|
| إشارة الإخراج | PWM تعتيم | ارتفاع التركيب | 3M (4M كحد أقصى) |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +55 درجة مئوية | شهادة | م |
| حياة | 3 سنوات ضمان @sta (داخلي) | ||
| إبراز | مستشعر حركة PIR لضوء اللوحة,مستشعر حركة PIR بتعتيم PWM,مستشعر حركة PIR بجهد 12 فولت تيار مستمر |
||
منتوج وصف
[ميزات المنتج]
- واجهة معيار Zhaga BooK20 (R44 X17 و R60 X22) الدولية
- ارتفاع تركيب أقصى 4 أمتار، مناسب للمكاتب المفتوحة والمكاتب الفردية
- مستشعر حركة PIR لضوء اللوحة، الضوء الخطي.
- يمكن تعديل معلمات المستشعر عن بعد
- مستشعر PIR منخفض التركيب
[المعلمات]
| الإدخال | |||
| الجهد المقنن | 12±1VDC | ||
| تيار التشغيل | 25±5mA | ||
| جهد التموج | <100mVp-p | ||
| الإخراج | |||
| إشارة الخرج | إشارة تعتيم PWM | ||
| المستشعرالمعلماتوضع الكشف | |||
| كشف PIR | وقت الانتظار | ||
| 30 ثانية / 1 دقيقة / 3 دقائق / 5 دقائق / 10 دقائق / 20 دقيقة / 30 دقيقة (MH17) | فترة الاستعداد | ||
| 0 ثانية / 10 ثوانٍ / 1 دقيقة / 3 دقائق / 5 دقائق / 10 دقائق / 30 دقيقة / +∞ (MH17) | مستشعر ضوء النهار | ||
| أولوية ضوء النهار |
تشغيل
|
إيقاف | 5 لوكس |
| 55-105 لوكس | 15 لوكس | ||
| 65-115 لوكس | 30 لوكس | ||
| 80-130 لوكس | 50 لوكس | ||
| 100-150 لوكس | 100 لوكس | ||
| 150-250 لوكس | 150 لوكس | ||
| 200-300 لوكس | مستوى التعتيم | ||
| 10% (1.4-1.6 فولت) 20% (1.9-2.1 فولت) 30% (2.9-3.1 فولت) 50% (4.9-5.1 فولت) | نطاق الكشف (نصف القطر) | ||
| 2.5 متر (داخلي، حساسية 100%، لا يوجد ضوء شمس مباشر للمستشعر؛ درجة الحرارة: 25 درجة مئوية) | ارتفاع التركيب | ||
| نموذجي 3 متر (4 متر كحد أقصى)، انظر الملاحظة 1 و 2 | البيئة | ||
| درجة حرارة العمل (Ta) | |||
| -20 درجة مئوية - 55 درجة مئوية | درجة حرارة التخزين | ||
| -40 درجة مئوية ~ +80 درجة مئوية الرطوبة: ≤ 85% (غير متكثف) | معايير الشهادات | ||
| معتمد | |||
| CE | المتطلبات البيئية | ||
| الامتثال لمتطلبات RoHS 2.0 و Reach | تصنيف IP | ||
| IP20 | أخرى | ||
| الأسلاكطرف PH2.0 بـ 3 دبابيس | |||
| [نطاق الكشف] | فتحة بحجم Zhaga book20 | ||
| متطلبات التعبئة | فاصل + كرتون (K=A) | ||
| الوزن الصافي | 10±3 جرام | ||
| العمر الافتراضي | ضمان 3 سنوات @Ta (داخلي) | ||
| ملاحظة: | عندما تقترب درجة حرارة البيئة المحيطة من نطاق درجة حرارة جسم الإنسان (36 درجة مئوية ~ 37 درجة مئوية / 96.8 ~ 98.6 درجة فهرنهايت)، سيضعف كشف حركة PIR بشكل كبير أو لن يستجيب. | ||
|
عندما تكون درجة حرارة البيئة المحيطة أو درجة حرارة صينية LED أعلى من 55 درجة مئوية / 131 درجة فهرنهايت، قد تحدث إثارة خاطئة، يرجى محاولة تقليل حساسية الكشف لتحسين ذلك. إذا استمرت الإثارة الخاطئة، فلا ينبغي استخدام مستشعر PIR في المساحة.
|
|||
فترة الاستعداد مضبوطة على "0 ثانية"
| تعتيم بخطوتين | فترة الاستعداد مضبوطة على "+∞" |
| تعتيم بثلاث خطوات | فترة الاستعداد مضبوطة على "10 ثوانٍ / 1 دقيقة / 3 دقائق / 5 دقائق / 10 دقائق / 30 دقيقة" |
| أولوية ضوء النهار | غير متاح |
| حصاد ضوء النهار | وضع DH المحدد عن بعد + مستشعر ضوء النهار "5 لوكس = 100 لوكس / 15 لوكس = 200 لوكس / 30 لوكس = 300 لوكس / 50 لوكس = 400 لوكس / 100 لوكس = 500 لوكس / 150 لوكس = 600 لوكس" |
| [معلومات المنتج] | الأبعاد ( |
الوحدات: مم)
- الوظيفةالأسلاك
[تعليمات التركيب]
- الملحقات
- [نطاق الكشف]
[جهاز التحكم عن بعد]
بعد تشغيل الطاقة، سيتم تسخين المستشعر لمدة 45-60 ثانية ثم يبدأ في العمل.
بعد تشغيل الطاقة، سيتم تسخين المستشعر لمدة 45-60 ثانية ثم يبدأ في العمل.
[الإعداد الافتراضي]
الحساسية: 100% وقت الانتظار: 5 ثوانٍ مستشعر ضوء النهار: معطل
لا يمكن لمستشعر PIR اختراق أي مواد، يرجى التأكد من عدم وجود عوائق بين المستشعر والأشخاص/الأشياء المتحركة
يجب تركيب المستشعر بواسطة كهربائي محترف. يرجى فصل الطاقة قبل التركيب والأسلاك وتغيير المعلمات.
لا يمكن لمستشعر PIR اختراق أي مواد، يرجى التأكد من عدم وجود عوائق بين المستشعر والأشخاص/الأشياء المتحركة
قد يجد المستشعر صعوبة في اكتشاف الأشخاص إذا كانوا يرتدون ملابس سميكة في فصل الشتاء البارد.
سيتم اعتبار الإشارات الحرارية كإشارات متحركة لتشغيل المستشعر. تجنب توجيه المستشعر نحو مكيف الهواء أو أي مصدر حرارة آخر.
المستشعر للاستخدام الداخلي فقط. قد يؤثر ضوء الشمس الخارجي على اكتشاف المستشعر.
نظرًا للتحسين المستمر، قد تتغير محتويات هذه التعليمات دون إشعار مسبق.
قد يختلف أداء التعتيم عند العمل مع مشغلات 0-10 فولت مختلفة.
- يتم قياس عتبة ضوء النهار في بيئة مشمسة بدون ظلال وانعكاس منتشر للضوء المحيط. قد يختلف مستوى اللوكس المحيط في بيئات مختلفة، وظروف جوية، ومناخات، وأوقات من اليوم، وفصول مختلفة.
- مسافة الكشف مرتبطة بارتفاع الأشخاص، وارتفاع التركيب، وزاوية التركيب، ودرجة حرارة بيئة العمل، وما إلى ذلك. عندما تقترب درجة حرارة البيئة المحيطة من نطاق درجة حرارة جسم الإنسان (36 درجة مئوية ~ 37 درجة مئوية / 96.8 ~ 98.6 درجة فهرنهايت)، سيضعف كشف حركة PIR بشكل كبير أو لن يستجيب. عندما تكون درجة حرارة البيئة المحيطة أو درجة حرارة صينية LED أعلى من 55 درجة مئوية / 131 درجة فهرنهايت، قد تحدث إثارة خاطئة، يرجى محاولة تقليل حساسية الكشف لتحسين ذلك. إذا استمرت الإثارة الخاطئة، فلا ينبغي استخدام مستشعر PIR في المساحة.
- منطقة الكشف المعطاة هي قيمة نموذجية تم قياسها بواسطة مختبرين بارتفاع 165 سم في بيئة داخلية مفتوحة.
- يجب استخدام هذا المنتج مع مثبت الجهد
- DC
- مصدر طاقة
- الذي يكون جهد إدخاله مستقرًا وعامل التموج فيه منخفضًا (عامل التموج أقل من 100 مللي فولت؛ تيار الحمل أكبر من 25 مللي أمبير).
- عند التركيب في بيئة جديدة، يرجى تركيب واختبار 5 قطع على الأقل أولاً قبل التركيب بالجملة.
- PIR هو مستشعر الأشعة تحت الحمراء الكهروحرارية الذي يكتشف التغيرات في الأشعة تحت الحمراء. يرجى الانتباه إلى الأمور التالية أثناء الاستخدام الفعلي، مثل: اكتشاف مصادر الحرارة بخلاف جسم الإنسان، ودرجة حرارة مصدر الحرارة لا تتغير أو مصدر الحرارة لا يتحرك، والعوامل البيئية الأخرى ذات الصلة وانتهاكات مبدأ تطبيق PIR.
- عند اكتشاف مصادر الحرارة بخلاف جسم الإنسان بسبب الظواهر التالية، قد يتم تشغيل PIR بشكل خاطئ.
- 1. عند دخول حيوانات صغيرة إلى نطاق الكشف2. عند تعرض الأشعة تحت الحمراء البعيدة من ضوء الشمس، ومصابيح السيارات، والمصابيح المتوهجة، وما إلى ذلك، مباشرة للمستشعر 3. عندما تتغير درجة الحرارة في نطاق الكشف بشكل كبير بسبب الهواء الدافئ، أو الهواء البارد من معدات البيوت البلاستيكية الباردة، أو بخار الماء من أجهزة الترطيب، وما إلى ذلك. عند اكتشاف مصادر الحرارة بسبب الظواهر التالية، قد لا يتم تشغيل PIR1. عندما تكون هناك مواد مثل الزجاج والأكريليك التي تحجب انتقال الأشعة تحت الحمراء البعيدة بين المستشعر وجسم الكشف.
- 2. مصدر الحرارة داخل نطاق الكشف بالكاد يتحرك أو يتحرك بسرعة عالية.
