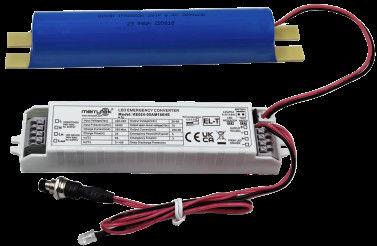

5 سنوات من الضمان 5W 3 ساعات حزم الطوارئ مع بطارية LiFePO4 اختبار تلقائي واختبار الذاتي اختياري

  • 5 Years Warranty 5W 3-hour Emergency Packs with LiFePO4 battery Auto Testing and Self-testing Optional
  • 5 Years Warranty 5W 3-hour Emergency Packs with LiFePO4 battery Auto Testing and Self-testing Optional
مكان المنشأ الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE, UKCA, UN38.3, MSDS
رقم الموديل KE024-05AM180HE
الحد الأدنى لكمية 100
الأسعار قابل للتفاوض
تفاصيل التغليف معبأة في كيس فقاعي أولاً ، ثم يتم تقويتها بالكرتون للتغليف الخارجي
وقت التسليم <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وط
شروط الدفع تي / تي أو ويسترن يونيون
القدرة على العرض 10000 قطعة شهرياً

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
تصنيف الجهد المدخلات 220-240 فولت تيار متردد، 50 هرتز / 60 هرتز قوة الطوارئ 5 واط (يمكن تخصيصها)
وقت الطوارئ 180 دقيقة (يمكن تخصيصها) الضمان 5 سنوات
الجهد الخارجي للحمل 20-60Vdc درجة حرارة العمل 0 ℃ ~ 50 ℃
تصنيف الملكية الفكرية IP20 نوع البطارية LIFEPO4 6.4V 3600MAH
اترك رسالة
منتوج وصف

ضمان 5 سنوات، عبوات طوارئ 5 واط، 3 ساعات مع بطارية LiFePO4، اختبار تلقائي واختبار ذاتي اختياري





1. الوصف

1) مزود طاقة طوارئ LED ذو خرج طاقة ثابت مع نطاق جهد خرج واسع.

2) تبديل ترحيل الإدخال.
3) أمان عالي، أداء عالٍ، بطارية LifePO4 طويلة العمر.
4) مع إدارة البطارية.

5) اختيار الاختبار اليدوي والاختبار التلقائي.





2. المعلمات



جزء الشحن KE024 02AM180HE 03AM180HE 04AM180HE 05AM180HE
جهد الإدخال المقنن 220-240Vac 50Hz/60Hz
تيار الإدخال المقنن 0.06A كحد أقصى. @230Vac
تيار الاندفاع الداخل 10A(Twidth=100us 50% Ipeak )@230Vac(بدء بارد عند الحمل الكامل)
معامل القدرة ≥0.5@230Vac
طاقة الإدخال <4W@230Vac
تيار شحن البطارية 250mA 250mA 350mA 350mA
وقت شحن البطارية 24 ساعة كحد أقصى.
جزء الطوارئ وضع التشغيل وضع الطوارئ
نوع الحمل LED
طاقة الطوارئ 2W 2.5W 4W 5W
وقت الطوارئ 3 ساعات
تيار خرج الحمل 100-30mA 125-41mA 200-65mA 250-80mA
جهد خرج الحمل 20-60Vdc
البطارية LifePO4(سعة البطارية تلبي وقت الطوارئ عند 25 درجة مئوية) 6.4V 1.8Ah 6.4V 1.8Ah 6.4V 3.6Ah 6.4V 3.6Ah
ضمان البطارية ضمان 5 سنوات @5~60 درجة مئوية.
متطلبات برنامج التشغيل الاستثنائية تيار الاندفاع 8A
تيار الإدخال 3A كحد أقصى.
تيار الخرج 2A كحد أقصى.
مؤشر LED
(اختبار يدوي)		 الشحن ضوء أخضر
خلل إيقاف تشغيل الضوء الأخضر
اختبار وظيفة الطوارئ اختبار يدوي افتراضي
اختبار تلقائي قابل للتعيين
الاختبار التلقائي خلل/اختبار/الحالة السبب حالة مؤشر الشحن
البطارية مشحونة بالكامل وتشغيلية الاستخدام اليومي القياسي
أخضر ثابت
شحن البطارية الشحن الأولي/تعبئة البطارية
أخضر وامض لمدة ثانية واحدة تشغيل وثانية واحدة إيقاف
اختبار تلقائي لمدة 3 ساعات (كل 12 شهرًا) اختبار ذاتي دوري
أخضر وامض 3 ثوانٍ تشغيل وثانية واحدة إيقاف
اختبار تلقائي لمدة 5 دقائق (كل 30 يومًا) اختبار ذاتي دوري
أخضر وامض 3 ثوانٍ تشغيل و 3 ثوانٍ إيقاف
خلل في اختبار المدة فشل الاختبار التلقائي
أحمر وامض 0.5 ثانية تشغيل و 0.5 ثانية إيقاف
خلل في LED غير موصول أو تالف/معيب
أحمر وامض 2 ثانية تشغيل و – 2 ثانية إيقاف
البطارية مفصولة/معيبة غير موصول أو تالف/معيب
أحمر ثابت
حماية الطوارئ حماية من الشحن الزائد/التفريغ العميق للبطارية نعم
حماية من الجهد الزائد للخرج نعم
حماية من الحمل الزائد للخرج نعم
حماية من قصر الدائرة الكهربائية للخرج نعم

التشغيل

البيئة

 درجة حرارة/رطوبة التشغيل 0 درجة مئوية…+50 درجة مئوية، الرطوبة: 20%-75% (بدون تكثف)
درجة حرارة/رطوبة التخزين -5 درجة مئوية-35 درجة مئوية
درجة حرارة الغلاف القصوى (Tc) 75 درجة مئوية

السلامة

و EMC



 جهد التحمل 3000Vac 5mA 60s (الإدخال “L N” – الخرج “SEC+ SEC-)
معيار السلامة EN61347-1, 60598-2-22, 61347-2-7, 62034
معيار EMC EN55015, EN61000-3-2, EN61000-3-3
معيار البطارية UN38.3
متطلبات الحماية البيئية متوافق مع RoHS
الشهادة CE
أخرى مواصفات الإدخال/الإخراج (طرف/أسلاك) طرف ضغط، قطر السلك: 0.5-0.75 مم2
تصنيف IP IP20
نوع الحماية الفئة 2
نوع التثبيت تثبيت مدمج
أبعاد التثبيت 146*30*22.5 مم
متطلبات التعبئة والتغليف صندوق أبيض + دليل التعليمات + لوح + كرتون خارجي (K=A)
الوزن 75 جرام (برنامج التشغيل)
العمر الافتراضي 5 سنوات @Ta

ملاحظات:

يتم اختبار جميع المعلمات على جهد الإدخال 230VAC، ودرجة حرارة البيئة 25 درجة مئوية، ما لم يُذكر خلاف ذلك.

3. أبعاد البطارية (الوحدة: مم)

5 سنوات من الضمان 5W 3 ساعات حزم الطوارئ مع بطارية LiFePO4 اختبار تلقائي واختبار الذاتي اختياري 0

                                             الشكل أ.

5 سنوات من الضمان 5W 3 ساعات حزم الطوارئ مع بطارية LiFePO4 اختبار تلقائي واختبار الذاتي اختياري 1

                                             الشكل ب.

5 سنوات من الضمان 5W 3 ساعات حزم الطوارئ مع بطارية LiFePO4 اختبار تلقائي واختبار الذاتي اختياري 2

                                               الشكل ج.

5 سنوات من الضمان 5W 3 ساعات حزم الطوارئ مع بطارية LiFePO4 اختبار تلقائي واختبار الذاتي اختياري 3

                                               الشكل د.



4. أبعاد المحول

5 سنوات من الضمان 5W 3 ساعات حزم الطوارئ مع بطارية LiFePO4 اختبار تلقائي واختبار الذاتي اختياري 4









5. مخطط الأسلاك

5 سنوات من الضمان 5W 3 ساعات حزم الطوارئ مع بطارية LiFePO4 اختبار تلقائي واختبار الذاتي اختياري 5



أو

5 سنوات من الضمان 5W 3 ساعات حزم الطوارئ مع بطارية LiFePO4 اختبار تلقائي واختبار الذاتي اختياري 6





































6. مفتاح الاختبار اليدوي والاختبار التلقائي

5 سنوات من الضمان 5W 3 ساعات حزم الطوارئ مع بطارية LiFePO4 اختبار تلقائي واختبار الذاتي اختياري 7

7. تحضير الأسلاك

5 سنوات من الضمان 5W 3 ساعات حزم الطوارئ مع بطارية LiFePO4 اختبار تلقائي واختبار الذاتي اختياري 8

  • نوع السلك الصلب أو المجعد: 0.5 -0.75 مم2
  • للوصول إلى الأسلاك أو إزالتها من الأطراف، استخدم مفك براغي لدفع الأزرار لأسفل



8. تعليمات الاختبار اليدوي والتشغيل

1) قبل التثبيت، اضبط دبوس القصر: الاختبار اليدوي.

2) قم بتوصيل السلك وفقًا لمخطط الأسلاك.

3) L, N قيد التشغيل، قم بتشغيل S1. ثم يضيء مصباح الحمل، وسيتحول ضوء مؤشر برنامج تشغيل الطوارئ إلى اللون الأخضر، وسيتم شحن مصدر الطاقة في حالات الطوارئ بشكل طبيعي. قم بإيقاف تشغيل المفتاح S1، وينطفئ مصباح الحمل.

4) محاكاة الطوارئ: قم بالتشغيل، يضيء مصباح الحمل، اضغط على المفتاح (مفتاح الاختبار)، ثم انتقل إلى وضع الطوارئ، سينطفئ ضوء مؤشر برنامج تشغيل الطوارئ. حرر المفتاح (مفتاح الاختبار)، ثم يتم تشغيل المصباح بواسطة برنامج تشغيل LED، وسيضيء ضوء المؤشر.



9. الاختبار التلقائيو تعليمات التشغيل

1) قبل التثبيت، اضبط الدبوس مفتوحًا للاختبار التلقائي.

2) قم بتوصيل السلك وفقًا لمخطط الأسلاك.

3) L, N قيد التشغيل، ابدأ الساعة، والاختبار الذاتي الدوري. لاستبدال البطارية، قم بإيقاف تشغيل الطاقة، وأعد ضبط الوقت.



10. إشعار تطبيق البطارية

1) يجب إعادة شحن البطارية وتفريغها مرتين سنويًا في ظروف الاستخدام العادية.

2) لا تقم بالتوصيل بالدائرة عندما لا يتم استخدام البطارية لمنع الإفراط في تفريغ البطارية بسبب الاستهلاك الذاتي للوحة الدائرة.

3) يرجى إبقاء البطارية بعيدًا عن مصدر الحرارة عند تركيبها واستخدامها، ولا يُسمح باستخدامها إلا في نطاق درجة حرارة تشغيل معين.

4) يجب تخزين البطارية في بيئة باردة وجافة.

5) بعد فترة طويلة من التخزين، يتم تدوير البطارية كل 12 شهرًا حسب الحاجة.

6) انقطاع التيار المتردد، وتستمر الساعة لمدة 7 أيام. قم بتشغيل الطاقة وأعد ضبط الوقت. لاستبدال البطارية، قم بإيقاف تشغيل الطاقة، وأعد ضبط الوقت.
