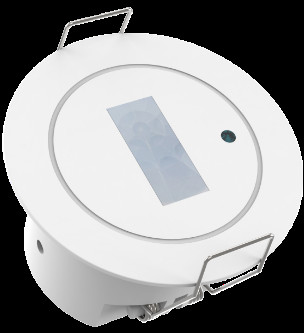

كاشف وجود PIR مثبت على سطح بروتوكول RS-485 مع ارتفاع تركيب 4m

  • RS-485 protocol surface mounted PIR presence detector with 4m mounting height
مكان المنشأ الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
رقم الموديل MSA238D IR 485
الحد الأدنى لكمية 100PCS
الأسعار قابل للتفاوض
تفاصيل التغليف صندوق أبيض + علامات الصندوق الأبيض + اللوح + الكرتون (K = A)
وقت التسليم <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وط
شروط الدفع T/T
القدرة على العرض 10000 قطعة شهرياً

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الجهد المدخل break العمل الحالي 20mA كحد أقصى
استهلاك الطاقة ≤0.5 واط الوظيفة RS485
Available PIR Motion detection, daylight sensor ارتفاع التثبيت 2.5-4m
التثبيت محمولة على دافق حجم القطع Φ45 ملم
اترك رسالة
منتوج وصف

كاشف وجود PIR مثبت على سطح بروتوكول RS-485 مع ارتفاع تركيب 4m


1الخصائص
1) الكشف عن الحركة تحت الضوء
2) مظهر رائع مع عدسة فرسنيل مستطيلة
3) مخرج بروتوكول RS-485 دقيق
4) الكشف عن مستشعر ضوء النهار متاح
5) يمكن تعيين منطقة الكشف، وقت الانتظار، وعتبة ضوء النهار، الخ عن طريق جهاز التحكم عن بعد
6) أقصى نطاق للكشف: 0-4m قطر من جانب الكشف الطويل،0-1m قطر من جانب الكشف القصير
7) يوصى بشدة باكتشاف حركة الممر والمرحاض
8) التثبيت المتاح
9) الحجم الصغير المدمج لتركيب السقف المثالي



2.المعلمات

المدخلات/المخرجات الجهد المدخل 12-24 فولت DC
الجهد الاسمي 12/24 فولت DC
التيار العامل 20mA على الأكثر
استهلاك الطاقة ≤0.5W @12/24V DC
إشارة الخروج RS485
معايير جهاز الاستشعار الوظيفة الكشف عن الحركة تحت الضوء الصافي، مستشعر ضوء النهار
منطقة الكشف بروتوكول RS485/إعداد عن بعد: 100%/75%/50%/25%
وقت الإيقاف بروتوكول RS485/إعداد عن بعد:10S/30S/1min/5min/10min/20min/30min
نطاق تقرير مستشعر ضوء النهار 0-1200lux
نطاق الكشف عن شعاع ((بناءً على حساسية 100%) التحرك المماس على أساس 3m ارتفاع التثبيت: 4-5m @ 25 °C ((سيقصر نطاق الكشف عن الحركة الشعاعية)
التحكم عن بعد متاحة
ارتفاع التثبيت 2.5-4m القيمة النموذجية:
الطلبnvأنارومنt فتحة الحفر Φ45mm
درجة حرارة العمل -25°C...+50°C ((منطقة الكشف قد تختلف بناءً على درجات الحرارة المختلفة))
درجة حرارة التخزين -40°C~+80°C
الضمان 3 سنوات ((متاحة بسبب مشكلة جودة المنتج عند التطبيق في الأماكن المغلقة)
معيار الشهادة شهادة متوافق مع CE
المتطلبات البيئية متوافقة مع RoHS
تصنيف IP IP20
"ن/أ" تعني غير متوفرة

3البعد

كاشف وجود PIR مثبت على سطح بروتوكول RS-485 مع ارتفاع تركيب 4m 0

كاشف وجود PIR مثبت على سطح بروتوكول RS-485 مع ارتفاع تركيب 4m 1



4مخطط الأسلاك

كاشف وجود PIR مثبت على سطح بروتوكول RS-485 مع ارتفاع تركيب 4m 2

اقتراح ترتيب الأسلاك:

1. يوصى بشدة بتوصيل الأسلاك في اليد ، ومع ذلك يتم استبعاد توبولوجيا النجمة أو توبولوجيا الشجرة بشدة

2يجب أن يكون طول الأسلاك في ترتيب RS-485 لا يزيد عن 300m و 12 مستشعر هو الحد الأقصى للوضع الكمي في دائرة واحدة

3يتم التوصية بشدة بسلك الحماية ذو أربع دبوس أو سلك الشبكة من الفئة 6 للتخطيط

4. جهاز الاستشعار لدينا ليس المقاومة المحطة. إذا كان هناك مشكلة مطابقة عائق في الحافلة RS-485، نوصي بتوصيل 2 قطع من 120Ω المقاومة في المحطة


5اكتشاف الإشعاع

كاشف وجود PIR مثبت على سطح بروتوكول RS-485 مع ارتفاع تركيب 4m 3





6إشارة الكشف



يكتشف المنتج إشارات الحركة البشرية، وفيما يلي وصف للإشارات الحركة:

إشارة التحرك:اكتشاف الحركة البشرية (المشي) في منطقة الكشف.



7جهاز التحكم عن بعد MH18

كاشف وجود PIR مثبت على سطح بروتوكول RS-485 مع ارتفاع تركيب 4m 4




لمزيد من المعلومات، يرجى الاتصال بممثل المبيعات لدينا لمزيد من التفاصيل.
