اتصل شخص :
June Zhao
?
| مكان المنشأ | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | UL, CE |

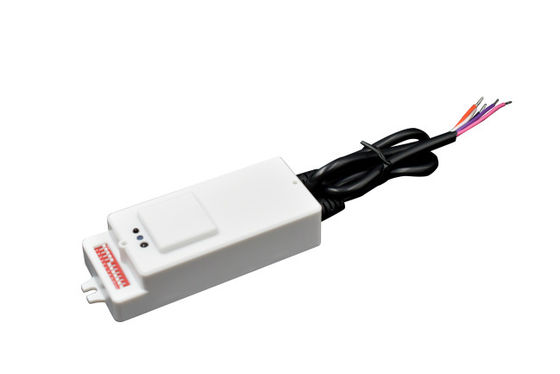

| رقم الموديل | MC083V 99 |
| الحد الأدنى لكمية | 100PCS |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | كيس فقاعة + اللوح + كرتون (K = A) |
| وقت التسليم | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وط |
| شروط الدفع | T/T |
| القدرة على العرض | 10000 قطعة / شهر |
تفاصيل المنتج
| الجهد المقنن | 120/277 فولت تيار متردد 50/60 هرتز (الولايات المتحدة)، 220-240 فولت تيار متردد 50/60 هرتز (أوروبا) | التحكم في الإخراج | ON-OFF / 0-10VDC إشارة يعتم |
|---|---|---|---|
| تردد التشغيل | 5.8 جيجا هرتز ± 75 ميجا هرتز، نطاق موجة ISM. | ارتفاع التركيب | 12 م (15 م كحد أقصى) |
| درجة حرارة التشغيل | -25 ~ 60 درجة مئوية (-13 ~ 140 درجة فهرنهايت) | شهادة | UL ، CE |
| حياة | 5 سنوات ضمان | ||
| إبراز | جهاز استشعار الحركة UL القابل للتخفيض,مستشعر حركة معتمد من قبل UL,جهاز استشعار الحركة 15m Max UL |
||
منتوج وصف
[ميزات المنتج]
- هوائي ميكروويف حاصل على براءة اختراع، أقصى ارتفاع للتركيب 15 مترًا، مناسب للتركيب في معظم المستودعات
- يعمل مع مشغل LED قابل للتعتيم 1-10 فولت، يسهل تحقيق وظيفة التعتيم بخطوتين أو ثلاث خطوات
- يدعم أوضاع الحساسية العالية والحساسية المنخفضة (للأسقف المعدنية، بيئات التركيب العاكسة المعدنية)
- يمكن ضبط بيانات المستشعر بواسطة مفتاح DIP وجهاز التحكم عن بعد.
- ضمان 5 سنوات
- شهادة مدرجة في قائمة UL
[المعلمات]
| الإدخال | ||||
| الجهد المقنن | 120/277 فولت تيار متردد 50/60 هرتز (الولايات المتحدة)؛ 220-240 فولت تيار متردد 50/60 هرتز (أوروبا) | |||
| طاقة الاستعداد | ≤0.5 واط | |||
| اختبار الاندفاع | 1 كيلو فولت (L/N، EN61000-4-5) | |||
| الإخراج | ||||
| التحكم في الإخراج | تشغيل-إيقاف | إشارة تعتيم 0-10 فولت تيار مستمر | ||
| قدرة التحميل | 4 أمبير @ 120 فولت تيار متردد 3 أمبير @ 277 فولت تيار متردد | |||
| أقصى قدرة اندفاع | 50 أمبير (50% Ipeak، عرض t = 200 ميكرو ثانية، 230 فولت تيار متردد حمل كامل، بدء بارد)؛ | |||
| تعتيم 0-10 فولت |
< 50 مللي أمبير (مصدر تيار غير ثابت) 10% (1.4-1.6 فولت) 20% (1.9-2.1 فولت) 30% (2.9-3.1 فولت) 50% (4.9-5.1 فولت) |
|||
| معلمة المستشعر | ||||
| تردد التشغيل | 5.8 جيجاهرتز ±75 ميجاهرتز، نطاق موجة ISM. | |||
| طاقة الإرسال | 3 ميجاوات كحد أقصى. | |||
| وقت الانتظار | 5 ثوانٍ/30 ثانية/1 دقيقة/3 دقائق/20 دقيقة/30 دقيقة/60 دقيقة (يتم ضبطه بواسطة DIP) | |||
| 5 ثوانٍ/30 ثانية/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/20 دقيقة/30 دقيقة (يتم ضبطه بواسطة جهاز التحكم عن بعد) | ||||
| مستوى التعتيم في وضع الاستعداد | 20% (1.9-2.1 فولت)/30% (2.9-3.1 فولت) (يتم ضبطه بواسطة DIP) | |||
| 10% (1.4-1.6 فولت)/20% (1.9-2.1 فولت)/30% (2.9-3.1 فولت)/50% (4.9-5.1 فولت) (يتم ضبطه بواسطة جهاز التحكم عن بعد) | ||||
| 5 ثوانٍ/30 ثانية/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/20 دقيقة/30 دقيقة (يتم ضبطه بواسطة جهاز التحكم عن بعد) | ||||
| فترة الاستعداد | 0 ثانية/5 ثوانٍ/5 دقائق/10 دقائق/30 دقيقة/60 دقيقة/+∞ (يتم ضبطه بواسطة DIP) | |||
| 0 ثانية/10 ثوانٍ/1 دقيقة/3 دقائق/5 دقائق/10 دقائق/30 دقيقة/+∞ (يتم ضبطه بواسطة جهاز التحكم عن بعد) | ||||
| الكشف | 100%/75%/50%/25% (يتم ضبطه بواسطة DIP) | |||
| 100%/75%/50%/25% (يتم ضبطه بواسطة جهاز التحكم عن بعد) | ||||
| مستشعر ضوء النهار | عتبة ضوء النهار | 5 لوكس/15 لوكس/30 لوكس/50 لوكس/100 لوكس/150 لوكس/تعطيل | ||
| 5 لوكس/15 لوكس/30 لوكس/50 لوكس/100 لوكس/150 لوكس/تعطيل (يتم ضبطه بواسطة جهاز التحكم عن بعد) | ||||
| أولوية ضوء النهار | تشغيل | إيقاف | ||
|
5 لوكس/15 لوكس/ 30 لوكس/50 لوكس |
قيمة التشغيل+(50-150 لوكس) | |||
| 100 لوكس | قيمة التشغيل+(50-150 لوكس) | |||
| 150 لوكس | قيمة التشغيل+(50-150 لوكس) | |||
| نصف قطر الكشف |
تركيب السقف 12 مترًا r≥3 مترًا @ 1 متر/ثانية، 39.4 قدمًا r≥10 قدمًا @ 3.28 قدمًا/ثانية شرط الاختبار: حساسية 100%، مساحة داخلية مفتوحة 60 درجة مئوية. |
|||
| ارتفاع التركيب | 12 مترًا (15 مترًا كحد أقصى) (39.4 قدمًا كحد أقصى 49.2 قدمًا) | |||
| البيئة | ||||
| درجة حرارة التشغيل | -25~60 درجة مئوية(-13~140 درجة فهرنهايت) | |||
| درجة حرارة التخزين | -40 درجة مئوية ~ 80 درجة مئوية (-40 ~ 176 درجة فهرنهايت)، الرطوبة: ≤85% (غير متكثف) | |||
| معيار الشهادة | ||||
| الشهادة | UL(قيد الانتظار) CE | |||
| بيئي المتطلبات | متوافق مع RoHS 2.0، Reach | |||
| معايير السلامة | EN61058-1، UL60703-1 | |||
| معايير EMC | EN300440؛ EN301489-1؛ EN55015؛ EN61547؛ EN61000-3-2؛ EN61000-3-3؛ EN62479 | |||
| تصنيف IP | IP20 | |||
| فئة المنتج | الفئة الثانية | |||
| أخرى | ||||
| الأسلاك |
سلك التيار المتردد: (L: أسود؛ N: أبيض؛ L': أحمر) 1-10 فولت: (GND: وردي؛ 10 فولت: بنفسجي) |
|||
| التركيب | مدمج | |||
| الحزمة | كيس فقاعات + فاصل + كرتون (K=A) | |||
| الوزن الصافي | 129.4±5 جرام | |||
| العمر الافتراضي | ضمان 5 سنوات @Ta | |||
[الوظيفة]
| وظيفة تشغيل-إيقاف | يتم ضبط فترة الاستعداد على "0 ثانية" |
| تعتيم بخطوتين | يتم ضبط فترة الاستعداد على "+∞" |
| تعتيم بثلاث خطوات | يتم ضبط فترة الاستعداد على "5 ثوانٍ/5 دقائق/10 دقائق/30 دقيقة/1 ساعة" |
| أولوية ضوء النهار | يتم ضبط فترة الاستعداد على "+∞" |
[معلومات المنتج]
[مخطط الأسلاك]
*المستشعر مصمم لتوصيل حمل واحد فقط. قد يؤدي توصيل أكثر من حمل إلى تلف المستشعر.
[تعليمات التركيب]
[نطاق الكشف]
[جهاز التحكم عن بعد]
[التهيئة]
بعد التشغيل، يقوم المستشعر تلقائيًا بتشغيل الإضاءة إلى سطوع 100% وإيقاف تشغيل الإضاءة في غضون 10 ثوانٍ. أثناء التهيئة، لا يمكن للمستشعر اكتشاف الحركة.
[الإعداد الافتراضي]
الحساسية: 100%، وقت الانتظار: 5 ثوانٍ، مستشعر ضوء النهار: تعطيل، فترة الاستعداد: 0 ثانية، مستوى التعتيم في وضع الاستعداد: 20%
[إشعار التطبيق]
- يجب تركيب المستشعر بواسطة كهربائي محترف. يرجى فصل الطاقة قبل التركيب أو الأسلاك أو تغيير إعداد مفتاح DIP.
- ترتبط منطقة الحساسية بسرعة حركة الأجسام، وحجم الأجسام المتحركة، وارتفاع التركيب، وزاوية التركيب، وبيئة العمل، والمواد العاكسة، وما إلى ذلك. منطقة الكشف المعطاة هي قيمة نموذجية تم قياسها بواسطة مختبرين بطول 165 سم/65 كجم في بيئة داخلية مفتوحة.
- تزداد منطقة الكشف لمستشعر الميكروويف بشكل كبير عند تركيبه على الحائط مقارنة بتركيبه على السقف. إذا تم اعتماد تركيب السقف الجداري، يرجى تقليل الحساسية أو الاتصال بشركتنا لتأكيد إعدادات الاستخدام. يتم قياس عتبات ضوء النهار في يوم مشمس بدون ظل وفي حالة انعكاس الضوء المحيط المنتشر. تتسبب البيئات والمناخات المختلفة في قيم سطوع مختلفة يقيسها مستشعر ضوء النهار.
- قد تحتاج معلمات المستشعر إلى إعادة تكوين في بيئات التركيب المختلفة، يرجى الرجوع إلى التعليمات التالية أو الاتصال بالشركة المصنعة.
- المستشعر للاستخدام الداخلي فقط. سيتأثر تأثير مقاومة الماء للاستخدام الخارجي أو شبه الخارجي. قد تتسبب الرياح والأمطار والأجسام المتحركة في تشغيل خاطئ.
- لا يجوز أن يتجاوز ارتفاع تركيب منتج المستشعر 15 مترًا، والارتفاع الأمثل هو 12 مترًا. يجب أن تكون المسافة بين المستشعرين أكبر من 3 أمتار.
- عند تركيب المستشعر في مصباح معدني، أو على سطح عاكس معدني، أو في بيئة مغلقة صغيرة، سينعكس الميكروويف عدة مرات ويسبب تشغيلًا خاطئًا. يرجى تقليل حساسية المستشعر أو الاتصال بالشركة المصنعة للحصول على الدعم الفني.
- يرجى التأكد من عدم وجود إشارات متحركة مثل المراوح، أو محركات التيار المستمر، أو أنابيب الصرف الصحي، أو مخارج الهواء، وما إلى ذلك حول المستشعر، وإلا فقد يتسبب المستشعر في تشغيل خاطئ.
- لا يمكن للميكروويف اختراق المعادن. لا تضع المنتج في مصباح معدني مغلق أو شبه مغلق. لا يُسمح بتغطية المعدن أو الزجاج فوق المنتج.
- بالنسبة لبيئة التركيب الجديدة، يوصى باختبار 5 عينات قبل التركيب.
