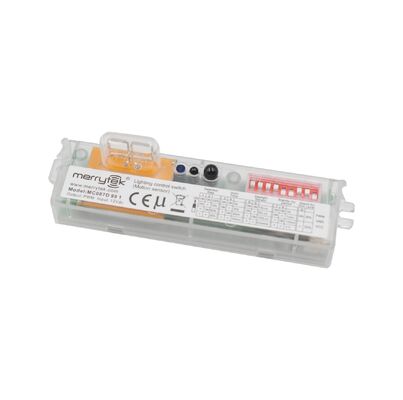

جهاز استشعار ضوء ثلاثي الدليل للضوء الشفاف للشاحنة ، مع تصميم الهوائي المختبر MC087D 99 1
| مكان المنشأ | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE |
| رقم الموديل | MC087D 99 1 |
| الحد الأدنى لكمية | 100 |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | اللوح + الكرتون (K=A) |
| وقت التسليم | 1، العينة والطلب الصغير: في غضون 5 أيام عمل بعد استلام الدفع الخاص بك ((عندما في المخزون). 2، الطلب |
| شروط الدفع | تي/تي |
| القدرة على العرض | 10000 / شهريا |
تفاصيل المنتج
| نطاق جهد التشغيل | 12 ± 1VDC | إشارة الإخراج | إشارة يعتم PWM/0-10 فولت |
|---|---|---|---|
| ارتفاع التركيب | 3 أمتار (6 أمتار على الأكثر) | درجة حرارة بيئة العمل | -25 ~ 60 درجة مئوية |
| العمل الحالي | 20 ± 3mA | تثبيت | مدمج |
| طَرد | اللوح + الكرتون (K=A) | حياة | 5 سنوات ضمان@تا |
| إبراز | الضوء الثلاثي القابل للتخفيف بواسطة PWM,ضوء موقف للسيارات,ضوء جهاز استشعار الهوائي |
||
منتوج وصف
مصباح مقاوم للماء ثلاثي الأغراض قابل للتعتيم بتقنية PWM بغطاء شفاف مع مستشعر للمواقف
ميزات المنتج
- مدخل 12 فولت تيار مستمر مع إشارة تعتيم 0-10 فولت أو إشارة تعتيم PWM
- تعتيم اختياري ثلاثي الخطوات وخطوتين مع منطقة اكتشاف قابلة للتعديل
- تصميم هوائي ثنائي القطب حاصل على براءة اختراع مع خوارزمية تكيفية
- يزيل التنبيهات الخاطئة الناتجة عن إشعاع الفص الجانبي في البيئات المعدنية
- مثالي لمواقف السيارات والتطبيقات المماثلة
- تحكم عن بعد وتكوين مفتاح DIP لسهولة الإعداد
المواصفات الفنية
| مواصفات الإدخال | |
|---|---|
| الجهد المقنن | 12±1 فولت تيار مستمر |
| تيار التشغيل | 20±3 مللي أمبير |
| جهد التموج | <100 مللي فولت ذروة إلى ذروة |
| مواصفات الإخراج | |
| إشارة الإخراج | إشارة تعتيم PWM | إشارة تعتيم 0-10 فولت تيار مستمر |
| مستشعر ضوء النهار | |
| تشغيل أولوية ضوء النهار | 5 لوكس/15 لوكس/30 لوكس/50 لوكس | 100 لوكس | 150 لوكس |
| إيقاف أولوية ضوء النهار | 150 لوكس | 200 لوكس | 300 لوكس |
| معلمات المستشعر | |
| طاقة الإرسال | 1 مللي واط كحد أقصى. |
| منطقة الاكتشاف (نصف القطر) | تركيب السقف 3 متر: r≥4 متر@0.3 متر/ثانية، r≥2.5 متر@1 متر/ثانية تركيب الجدار: r≥5 متر@0.3 متر/ثانية، r≥3 متر@1 متر/ثانية |
| ارتفاع التركيب | 3 متر (6 متر كحد أقصى) |
| المواصفات البيئية | |
| درجة حرارة التشغيل | -25~60 درجة مئوية |
| درجة حرارة التخزين | -40~80 درجة مئوية |
| الرطوبة | ≤85% بدون تكثيف |
| الشهادات والمعايير | |
| معتمد | CE |
| المتطلبات البيئية | RoHS 2.0، Reach |
| تصنيف IP | IP20 |
| مواصفات أخرى | |
| الأسلاك | طرف 3 سنون 2.0 مم |
| التركيب | مدمج |
| الحزمة | لوح مقوى + كرتون (K=A) |
| العمر الافتراضي | ضمان 5 سنوات |
تنوعات الموديل
| رقم الموديل | MC087D 99 1 |
|---|---|
| وضع الضبط | مفتاح DIP علوي | مفتاح DIP سفلي | مفتاح DIP علوي | مفتاح DIP سفلي |
| هيكل التركيب | هيكل مشبك | هيكل مشبك | هيكل تركيب برغي | هيكل تركيب برغي |
| إشارة الإخراج | إشارة تعتيم PWM | إشارة تعتيم PWM | إشارة تعتيم PWM | إشارة تعتيم PWM |
| صور المنتج |  |
الأوضاع الوظيفية
| الوظيفة | التكوين |
|---|---|
| وظيفة التشغيل/الإيقاف | فترة الانتظار مضبوطة على "0 ثانية" |
| وظيفة التعتيم بخطوتين | فترة الانتظار مضبوطة على "+∞"، مستشعر ضوء النهار مضبوط على "تعطيل" |
| وظيفة التعتيم بثلاث خطوات | فترة الانتظار مضبوطة على "1 دقيقة/10 دقائق"، مستشعر ضوء النهار غير مضبوط على "تعطيل" |
| أولوية ضوء النهار | فترة الانتظار مضبوطة على "+∞"، مستشعر ضوء النهار مضبوط على "10 لوكس/30 لوكس/50 لوكس" |
معلومات المنتج
الأبعاد
مخطط الوظائف والأسلاك
دليل التركيب
ملاحظة التركيب: يجب أن تكون المسافة بين هوائي الميكروويف واللوحة المعدنية وغلاف المصباح أكبر من 3.2 مم، ويجب ألا يكون ارتفاع اللوحة المعدنية أعلى من 2 مم، وإلا فسيؤثر ذلك على تشغيل هوائي الميكروويف.
تكوين مفتاح DIP
| الوظيفة | منطقة الاكتشاف | وقت الانتظار | مستشعر ضوء النهار | فترة الانتظار | مستوى التعتيم في وضع الانتظار | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | تشغيل | تشغيل | 100% | تشغيل | تشغيل | 5 ثوانٍ | تشغيل | تشغيل | 15 لوكس | تشغيل | تشغيل | 0 ثانية | تشغيل | 20% |
| Ⅱ | تشغيل | - | 75% | تشغيل | - | 30 ثانية | تشغيل | - | 50 لوكس | تشغيل | - | 1 دقيقة | - | 30% |
| Ⅲ | - | تشغيل | 50% | - | تشغيل | 3 دقائق | - | تشغيل | 150 لوكس | - | تشغيل | 10 دقائق | ||
| Ⅳ | - | - | 25% | - | - | 10 دقائق | - | - | تعطيل | - | - | +∞ | ||
ملاحظة: عند ضبط رمز قرص فترة الانتظار على +∞، سيدخل في وضع أولوية ضوء النهار مع إيقاف التشغيل بنصف سطوع.
نمط الإشعاع
الإعداد الأولي والإعدادات الافتراضية
عملية الإعداد الأولي
سيتم تشغيل الضوء بسطوع 100% بعد التشغيل، وسيتم إيقافه بعد 10 ثوانٍ. أثناء الإعداد الأولي، لن يتم اكتشاف أي إشارة حركة خارجية.
الإعدادات الافتراضية
- الحساسية: 100%
- وقت الانتظار: 5 ثوانٍ
- مستشعر ضوء النهار: تعطيل
- فترة الانتظار: 0 ثانية
- مستوى التعتيم في وضع الانتظار: 20%
إرشادات التطبيق
ملاحظات تركيب هامة:
- يجب أن يتم التركيب بواسطة كهربائيين مؤهلين فقط
- قم دائمًا بإيقاف تشغيل الطاقة قبل التركيب أو الأسلاك أو تغيير إعدادات مفتاح DIP
- تختلف منطقة الاكتشاف باختلاف سرعة الجسم وحجمه وارتفاع التركيب وزاوية التركيب والبيئة والمواد العاكسة
- يزيد تركيب الجدار بشكل كبير من منطقة الاكتشاف مقارنة بتركيب السقف
- قد تتطلب معلمات المستشعر تعديلاً لبيئات التركيب المختلفة
- للاستخدام الداخلي فقط - الاستخدام الخارجي يؤثر على الأداء المقاوم للماء
- أقصى ارتفاع للتركيب: 6 أمتار (الأمثل: 3 أمتار)
- الحد الأدنى للمسافة بين المستشعرات: 3 أمتار
- تجنب التركيب بالقرب من الأجسام المتحركة أو المراوح أو محركات التيار المستمر أو مخارج الهواء
- لا يمكن للميكروويف اختراق المعادن - لا تقم بالتركيب في حاويات معدنية مغلقة
- استخدم مصدر طاقة منظم بالتيار المستمر بجهد خرج مستقر ومعامل تموج منخفض (<100 مللي فولت)
- يجب أن يكون تيار الحمل أكبر من 25 مللي أمبير
